Poszukuję wykonawcy multiswitcha głośnikowego


WiAPer

Recommended Posts

Witam forumowiczów!



Poszukuję wykonawcy switcha umożliwiającego podłączenie wyjść głośnikowych trzech wzmacniaczy końcowych z możliwością selekcji źródła (jako źródło rozumiem parę wyjść głośnikowych wzmacniacza), a z drugiej strony selektor dla 3 par kolumn głośnikowych.

Całość zamknięta w estetycznej obudowie.

Zależy mi na tym, aby elementy jak i wykonanie były wysokiej jakości (przełączniki obrotowe, kabelki i gniazda bananowe) i wnosiły możliwie jak najmniej zniekształceń - najlepiej wcale :)

Link to comment
Share on other sites

W uzupełnieniu dodam, że temat ćwiczyłem na forum STEREO



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



myśląc, że ktoś może wie gdzie zdobyć "gotowca".

Sprawa pozornie prosta, ale w przypadku konieczności samodzielnej konstrukcji sam nie podołam, bom zielony w materii lutowania i znajomości niezbędnych podzespołów.



Ktokolwiek wie...

Link to comment
Share on other sites

Ja to widzę na przekaźnikach. Jeden zespół na wejście drugi na wyjście, selektory obrotowe. Jakby się dobrze zadać to odcinki kabelków łączących będą śladowych długości. Tyle że taki moduł będzie wymagał zasilania.

Link to comment
Share on other sites

Obudowy robią obecnie w innych wątkach. Można się uśmiechnąć do kolegi Tomant. Tylko że to będzie trochę droższe niż Armel :) Ale też jakość znacznie wyższa. Trzeba się tylko zastanowić czy wysoka jakość jest potrzebna do takiego urządzenia.

Link to comment
Share on other sites

Od czegoś trzeba zacząć :)

Połączenie elektryczne na poniższym rysunku jest właściwe?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

to powinno rozwiązać problem

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dzięki drodzy forumowicze!

Teoria jest i wsio jasno.

Tylko kto podjąłby się to pudełeczko wykonać?

Ja, jak już pisałem, bardziej do pióra i klawiatury, niż do lutownicy (ba! trzeba ją jeszcze mieć!).

Zależałoby mi na dobrej jakości selektorów/przekaźników i estetycznej obudowie.

Może ktoś się podejmie...

Pzdr

Link to comment
Share on other sites

=> marusmk



Myślę, że nie powinno pyć tutaj niezależnych włączników.

Jestem elektroniczny lajkonik, ale myślę że nie powinno się zwierać wyjść głosnikowych dwóch wzmacniaczy, co mogloby niechcacy się zdażyć w takim przypadku. Taką możliwość - jak na rozumek Puchatka - trzeba wykluczyć.

Pzdr

Link to comment
Share on other sites

=> ophium



Dzieki wielkie.

Użyłeś terminu PCB. O ile wiem, to Printed Circuit Board.

Czy coś takiego jest tu potrzebne? Myslałem, że dwa obotowe sektory to wszystko.

Dalej, zakładając, że kupię sobie lutownicę, przewód glośnikowy, cynę do lutowania (jaką) gniazda głośnikowe uniwersalne - to nie problem, ale nawet nie wiem gdzie kupić elementy p2p i jakie.

Brrrrrrrrrr!

Co mnie jeszcze czeka?

Pzdr

Link to comment
Share on other sites

>piotr_37

dokładnie :)



>WiAPer

Od początku wątku rozważamy zastosowanie przekaźników, czyli selektory są potrzebne do załączania przekaźnika. Ten, dopiero, zwiera odpowiedni wzmacniacz z odpowiednim kompletem kolumn. Sam selektor, który wytrzyma prądy które tam będą płynąc, miałby estetykę włącznika światła w piwnicy albo karuzeli :) (przesadzam, wiem). Najdroższym elementem będzie obudowa ale można przecież dawce jakiegoś znaleźc.

Link to comment
Share on other sites

  • 4 weeks later...

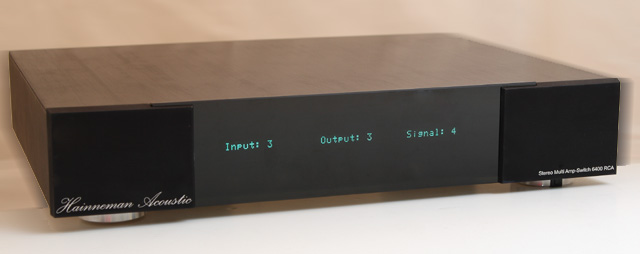

3 in, 3 out, 4 RCA, RC5, VFD

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-8810-100004067 1264629700_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Przekaźniki, zasilanie, może jeszcze sterowanie na pilota? Ja bym sprawę załatwił czymś jak na poniższym obrazku + gniazda i kable wewnątrz. Przełacznik ze zdjęcia ma dwie sekcje po cztery pozycje, 380V 15A. Jeden na wejściu, drugi na wyjściu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Uuups, szkoda że nie można edytować postów. Poprawka: do obsłużenia stereo trzeba by dać cztery takie przełaczniki.

Chociaż po napisaniu powyższego zastanowiłem się. Tu pewnie chodzi o salon sprzedaży sprzętu lub jakiś pokój odśłuchowy. Klapnięcia-pstryknięcia w momencie przełączania mogły by razić uszy słuchaczy, a jesli autor wątku kładzie nacisk na estetykę to chamski energetyczny przełącznik, nawet w eleganckiej obudowie, może nie pasować.

Link to comment
Share on other sites
