ADC na kościach Cirrusa - CS5381


gaballus

Recommended Posts

Projektów DACów na forum jest już kilka ale nie zauważyłem żadnego ADC. Może czas to zmienić, chociaż wiem że znacznie mniej potrzebne urządzenie niż DAC.

Ok od początku, na razie jest to faza projektowa, zacząłem od części cyfrowej i chcę się z Wami podzielić tym co zrobiłem, pewnie są osoby mające doświadczenie w tej kwestii więc liczę na konstruktywną krytykę i podpowiedzi co można zmienić.

ADC ma mieć możliwość pracy z częstotliwościami próbkowania 192, 96, 48, 44,1kHz i z długością słowa 24 lub 16 bit. Wyjścia coax, optyczne, USB (nie ma go w tej chwili na schemacie, ograniczone do max 48kHz 16bit) ADC zamierzam zrobić na kostkach Cirrusa CS5381 (ADC) CS8421 ( sample rate converter) CS8406 (transmiter SPDIF), dlaczego na kostkach Cirrusa, bo takie mam na stanie, a nie chciał bym inwestować dużych pieniędzy w ten projekt.

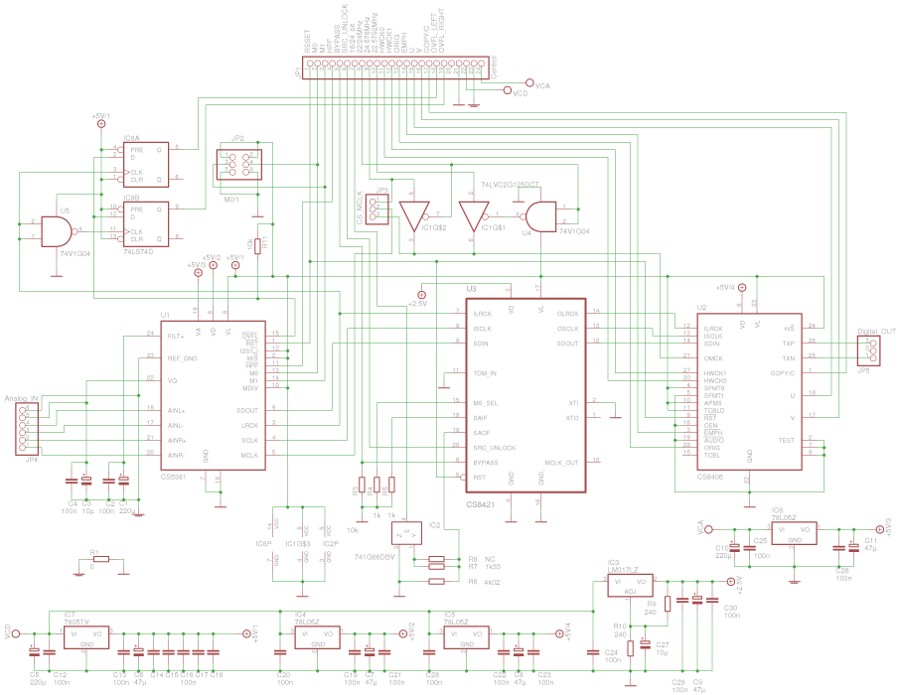

Sprawy techniczne: Złącze JP1 będzie podpięte do sterownika (na razie jeszcze nie ma projektu ale to raczej nie problem), wyprowadzone są wszystkie sygnały sterujące kostkami jak też sygnalizujące ich stany, do tego sygnały z generatorów 22.5792MHz i 24.576MHz (docelowo zapewne te generatory znajdą się na płytce blisko scalaków). CS5381 pracuje tylko w trybie 24bit dlatego zastosowałem CS8421 aby można było wypuścić też dane w formacie 16bit. CS5381 i CS8406 pracują jako master a CS8421 zarówno wejście jak i wyjście jako slave, i tu pierwsza wątpliwość. Jako że CS8421 jest asynchroniczny można by puścić przetwornik cały czas na 192 kHz (do tego służyły by JP2 i JP3) a zmieniać tylko format na wyjściu CS8421, o ile w przypadku 192 > 96 czy 48 nie bałbym się takiej operacji to już 192 > 44,1 może to nie brzmieć dobrze (192 nie jest krotnością 44,1). może ktoś ma jakieś doświadczenia w tej kwestii? Bo można oczywiście zsynchronizować wszystko i wypuszczać dane z przetwornika już z odpowiednią częstotliwością próbkowania a na CS8421 zmieniać tylko z 24 na 16bit. IC1 (bufory trójstanowe) i U4 służą do przełączania częstotliwości 22 i 24 MHz. IC2 to klucz analogowy służący do przełączania wyjścia konwertera w tryb 16 lub 24 bit (przełączanie za pomocą zmiany rezystancji podpiętej do wejścia SOAF konwertera). IC8 i U5 służą do sygnalizacji „przesterowania” przetwornika, można z nich zrezygnować i podpiąć się bezpośrednio pod wyjście OVFL, ale wtedy sygnalizacja jest jednocześnie dla obydwóch kanałów. W takiej konfiguracji sygnalizacja jest oddzielnie dla kanału R i L. Zasilanie jak widać podzielone, zupełnie osobno zasilanie części analogowej przetwornika, części cyfrowa układu zasilana a kilku stabilizatorów. Zarówno część analogowa jak i cyfrowa poprzedzona będzie prestabilizatorami (nie ma na schemacie). Staby w tej chwili najpopularniejsze co nie znaczy że takie zostaną. Nie ma też całego wyjścia tylko JP5 ale na razie zależy mi na dopracowaniu tej części. No i oczywiście brak analogu, ale to też później.
