DIY po rosyjsku


marusmk

Recommended Posts

Jako że w czasie kiedy ja pobierałem nauki uczyli nas po rosyjsku, od czasu do czasu zaglądam na rosyjsko-języczne strony DIY.

Często można znaleźć tam perełki jakich mało.

Pomyślałem więc że warto może zaprezentować niektóre z ich rozwiązań.

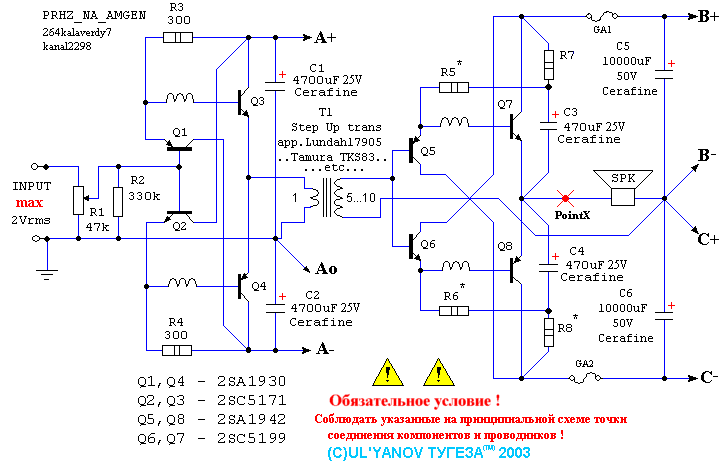

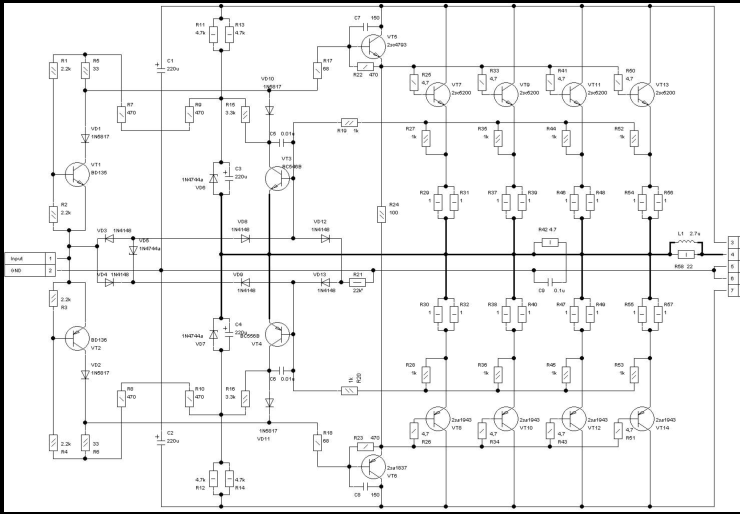

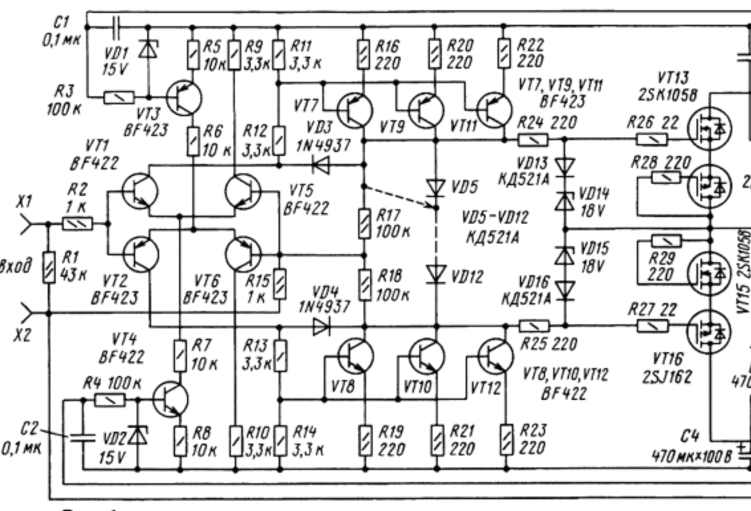

I pierwszy godny uwagi układ-wariacja wzmacniacza mocy o mocy od kilkudziesięciu wat do kilowata.

A jaka dokumentacja!!!



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Tu przykład "trochę innego wzmacniacza":

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i jego parametry:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

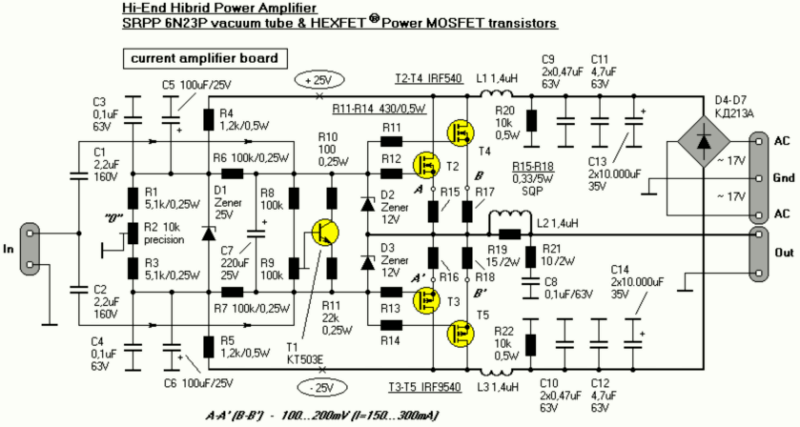

"WZMACNIACZ DLA AUDIOFILI" !!!!



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...

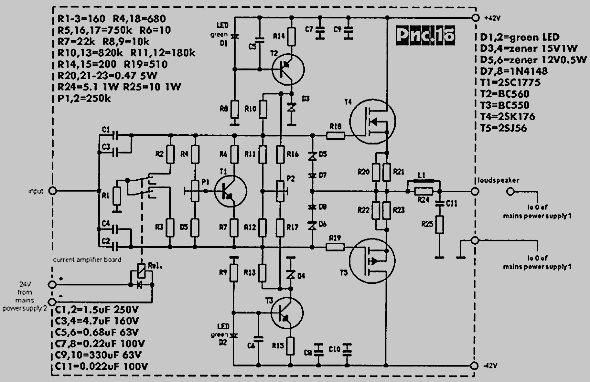

Ciekawe jak to gra-jak w nagłówku schematu?



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

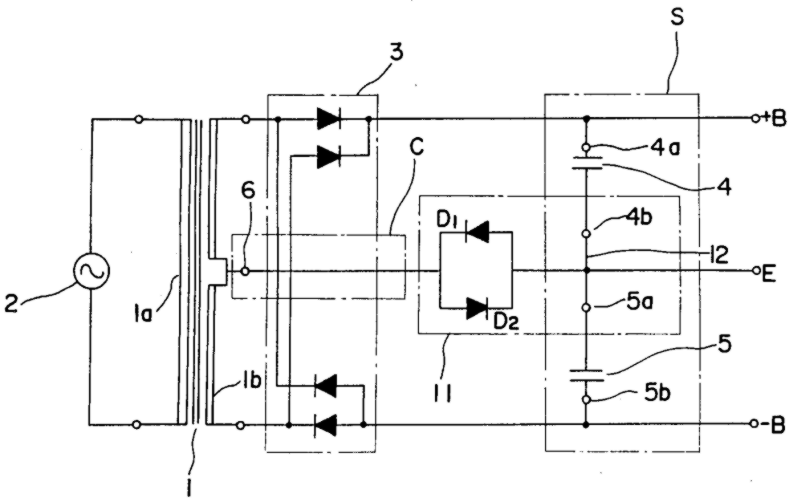

Przeglądając rosyjskie strony DIY w około 90% wzmacniaczy stosują rosjanie podwójne mostki jak na fotce poniżej.

Jakie może być uzasadnienie takiego rozwiązania?





.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No to prosty sposób.



To tak apro-po

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PDF z opisem:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

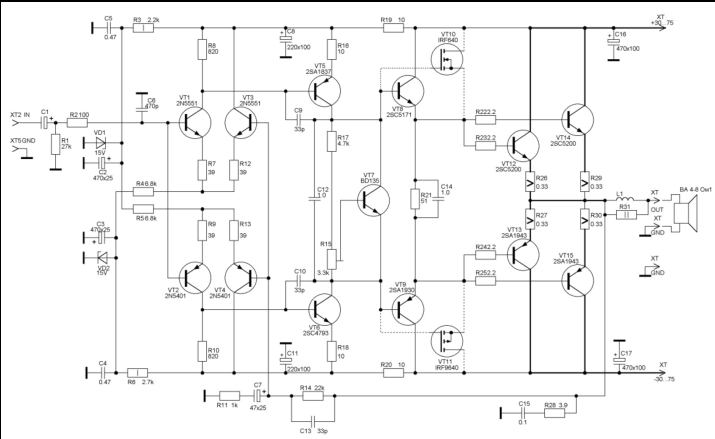

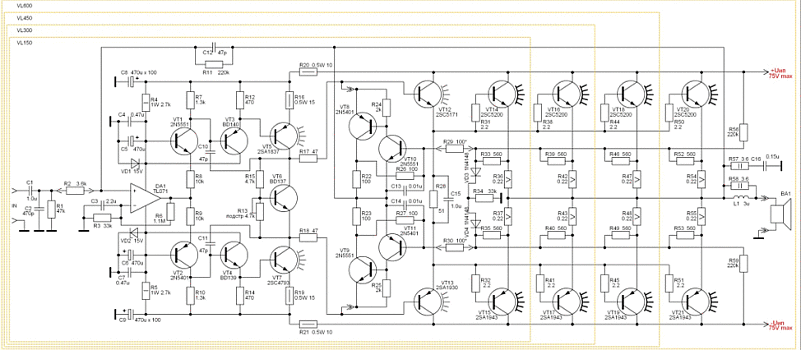

Buzzer, 1 Lut 2010, 21:35



>A gdyby tak do tego 300W dołożyć ze 2 pary i podnieść zasilanie...........



Do wszystkich projektów dostępne na stronie pliki dla PCB w formacie SprintLayout



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

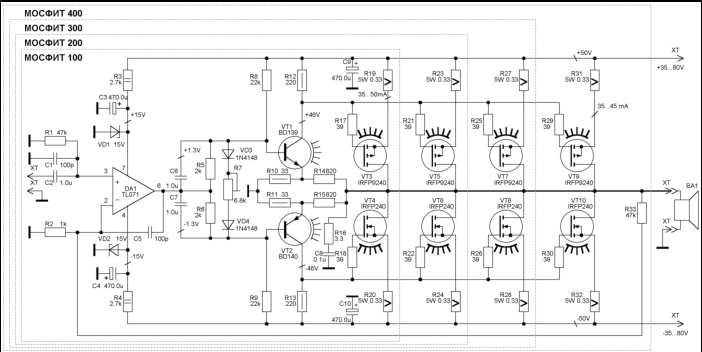

post-20643-100001659 1266735973_thumb.gif

post-20643-100001660 1266735973_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Профессиональный УМЗЧ 450Вт своими руками.



Wzmacniacz 450W, pełna dokumentacja:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Bez adresu.

Ale jak co to mam paczkę z dokumentacją po rosyjsku.

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

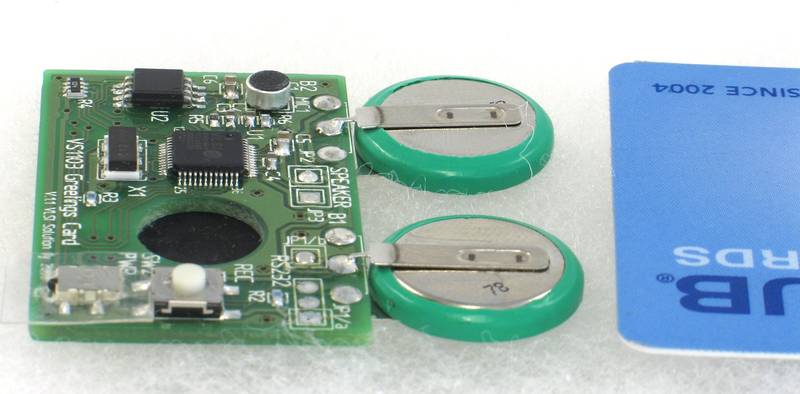

Dekodery MP3, OGG, WMA itp na dekoderach "wszelkiej maści" firmy VLSI Solution:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...

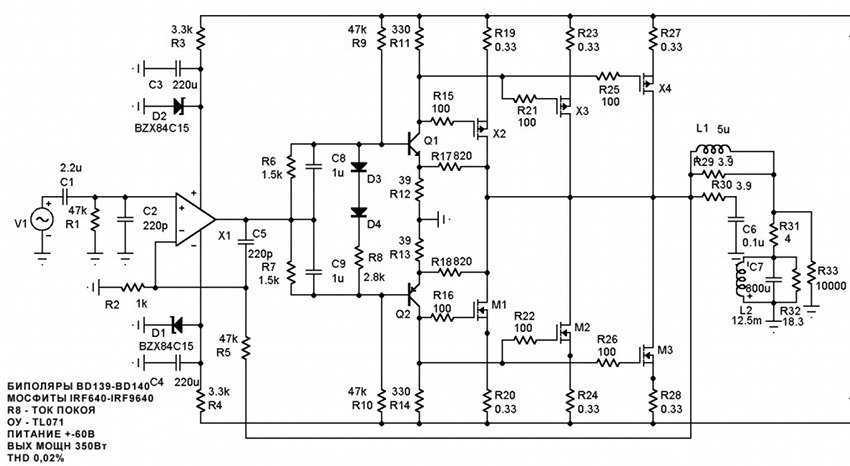

AMPmosf, jakościowo ponoć dużo lepszy od HOLTON`a

Dostępne PCB dla czterech par tr. mocy dla ~500W.





Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

PCB dla AMPmosf:



.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Słuchawkowiec:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Guest stary bej

(Konto usunięte)

Marusmk

To świetna kompilacja dwóch układów, która pogoni większość wynalazków, nawet uznanych i cenionych head`ów.

Może śmiało służyć jako preamp do napędzania końcówek mocy.

Mam ciut inną wersję (SRPP) na wyjściu, ale zdecydowanie polecam ten układ.

Link to comment
Share on other sites

stary bej, 13 Mar 2010, 15:06



Zapewne masz wersję zaproponowaną przez Johna Broskiego na tubecad. Potwierdzam, odpalałem wersję zmodyfikowaną przez Alexa Cavali'ego i pędziła 50 omowe słuchawki bez większego trudu.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Guest stary bej

(Konto usunięte)

Ja zrobiłem wg tego układu zamieszczonego poniżej.

Nie wiem czy na stronach które podałeś figurują podobne układy, możliwe ze tak, przecież to tylko kwestia poprawności myślenia.

Ilość układów jest skończona, można je co najwyżej kompilować w różnych zestawieniach.

Ty nie jest nawet problem z poprawnym wysterowaniem nisko-ohmowych słuchawek, można popędzić końcówkę na mosfetach, ale problem jakości dźwięku.

Podłączając ten układ do mojej końcówki mocy mam wrażenie że kolumny, które posiadam, nie kosztują 600 zł, tylko 10x więcej.

post-17517-100009773 1268490727_thumb.jpeg

Link to comment
Share on other sites

Guest stary bej

(Konto usunięte)

Tak, zgadza się.

Przerabiałem tamten układ ale za bardzo mi nie "podszedł" brzmieniowo.

Niby wszystko ok, ale czegoś mi brakowało, może tego środka i przestrzeni.



Poniekąd WK-WA nie jest pozbawiona tych przymiotników, tym bardziej że układ cechuje bardzo szerokie pasmo, ale znów kłopot z obciążeniem wyjścia takiego układu niską rezystancją.

Dla 6N6P w katodzie trzeba by było dawać dość wysokiej mocy rezystor i niskiej oporności, aby uzyskać właściwy prąd lampy, a i tak by się dość mocno spocił.

Rozwiązaniem problemu dla niskich rezystancji obciążenia jest układ wyjściowy w SRPP.

W tym który wkleiłem, lampa wejściowa nie musi mieć dużego wzmocnienia na rezie anodowym, wystarczy dać jego wartość nawet z przedziału 2.2k-10k.

Zwiększymy i tak już dość szerokie pasmo (do granic możliwości wejściowego pasma), a poprzez jej wymianę na inny typ (o pasującym układzie wyprowadzenia żarzenia) ukstałtujemy sobie dźwięk wg własnych preferencji.

Ja jadę na 6N2P - ECC83, lubię tą lampę na wejściu, na schemacie jest oczywiście błąd oznaczenia, powinno być 6N2P/ECC83, a nie jak jest 6N2P/ECC82.

Układ przebadany (napięciowo-prądowo) i doskonale pracuje.



Ale przecież temat jest > "DIY po rosyjsku", a nie o moich sukcesach i porażkach :)

Tym bardziej wydaje mi się że, strony rosyjskie są godne zainteresowania, a wcześniej publikowane przez Autora tematu "obrazki", warte dokładnego przeanalizowania, a może i realizacji.

To mogą być naprawdę układy które "zamiotą" wypasione i kapiące złotem konstrukcje.



Pozdrawiam, sb
