Napęd gramofonu DIY o przyzwoitej stabilności..


andrzej analogowy

Recommended Posts

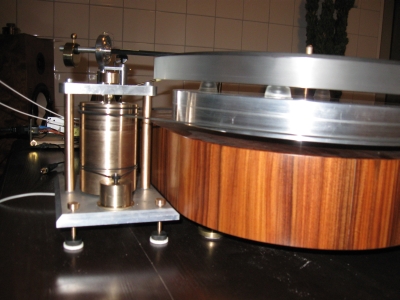

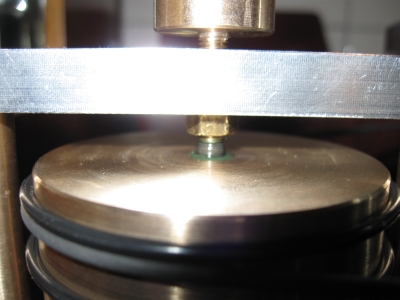

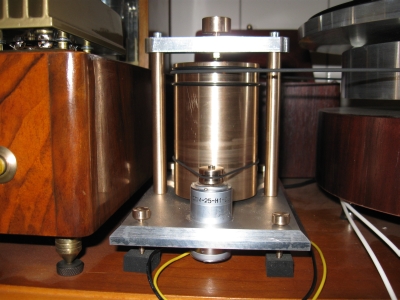

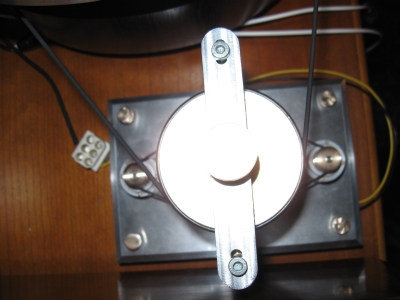

Przy okazji budowy dla kolegi,zrobiłem kilka fotografii dla zainspirowania budowniczych..Prosty stabilizator mechaniczny,wykonany z dokładnością dostępną w przeciętnym warsztacie,zapewnia prawie idealną stabilizację obrotów.Budowa oparta jest na walcu z mosiądzu o wadze ok 3 kg,podpartym na kulkach o średnicy ok 5 mm.Napęd to dwa silniki prądu stałego zakupione ostatnio na allegro.Zasilanie silników z zasilacza warsztatowego o regulowanym napięciu.Napięcie jest oczywiście stabilizowane z dokładnością ok 0,01v.Wersja pokazana na obrazkach jest surowa,przed polerowaniem.Dwa gumowe o-ringi ograniczają ruchy paska.Po dokładnym ustaleniu poziomów,pasek napędowy ustali swoją pozycję pomiędzy nimi.Można oczywiście ponacinać rowki w walcu i w ten sposób ustalać pozycję paska napędowego.Myślę,że idea jest prosta...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-12382-100003556 1265142299_thumb.jpg

post-12382-100003557 1265142299_thumb.jpg

post-12382-100003558 1265142299_thumb.jpg

post-12382-100003559 1265142299_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie udało mi się zrobić wystarczająco dobrej stabilizacji elektronicznej.Nie znalazłem żadnych materiałów poza znanym z polskich gramofonów systemem optycznym /tarczka i fotoopornik /.Ponieważ stosuję ciężkie talerze,stabilizacja mechaniczna wydaje mi się najlepszym rozwiązaniem.No i po prostu działa...Oczywiście układ mechaniczny ma też swoje wady-dochodzi do stabilnych parametrów po ok 5 minutach.Ponieważ w tym samym czasie moje układy lampowe uzyskują stabilność,mam czas,żeby wygodnie usiąść i zdecydować, czego posłucham.

Link to comment
Share on other sites

A gdyby się chciało zastosować silnik asynchroniczny sterowany algorytmem FOC, zasilany z falownika z wektorową modulacją impulsów? Regulatory PI prędkości, strumienia i prądu. Spokojnie można uzyskać dokładność prędkości poniżej 0.1%, z odpowiedzią na zmianę momentu obciążenia dużo poniżej 0.1s. Czy w ogóle ktoś stosował taką koncepcję? Pytam, bo z gramiaków jestem zielony, za to coś wiem o napędach elektrycznych (głownie ASM i PMSM).

"Not everything that is worth measuring is measurable and not everything measurable is worth measuring." --A. Einstein

Link to comment
Share on other sites

barmanekm, 3 Lut 2010, 10:58



>A gdyby się chciało zastosować silnik asynchroniczny sterowany algorytmem FOC, zasilany z falownika

>z wektorową modulacją impulsów? Regulatory PI prędkości, strumienia i prądu. Spokojnie można uzyskać

>dokładność prędkości poniżej 0.1%, z odpowiedzią na zmianę momentu obciążenia dużo poniżej 0.1s. Czy

>w ogóle ktoś stosował taką koncepcję? Pytam, bo z gramiaków jestem zielony



coś takiego- napęd "komputerowy" ;-)



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



bo najlepsze są synchroniczne, silniczki- ten z audioorigami jest krokowy, ale to też odpowiednik synchroniczności



zasila się to to z falownika sterowanego kwarcowo i chodzi dokładnie jak kwarcowy zegarek



i to nie w przenośni

Link to comment
Share on other sites

W sieci są dostępne schematy sterowników do silników AC. Na forum też zresztą powstaje:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ;

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites
