Fera V150

[filoy]

Co to za marka?Jedni piszą Unitra Fonica a inni Vermona.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[filoy]

front

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Kiedyś miałem wzmacniacz firmy Ziphona i był zrobiony w podobnym stylu. To pewnie na germanowych? W sam raz na podstawkę pod kwiatek ;)

[filoy]

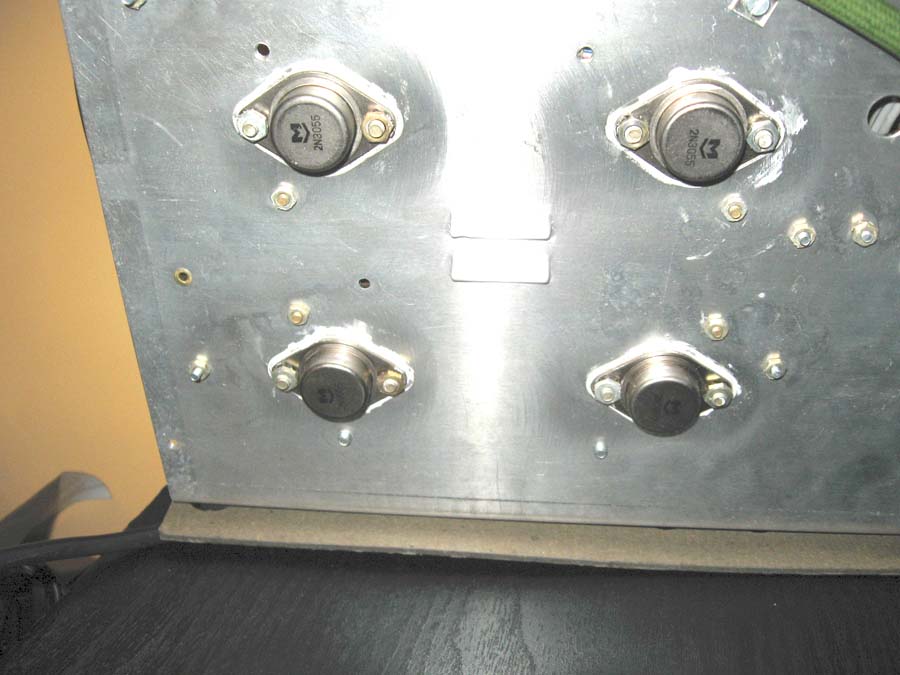

2n3055,KU607,KD607 są jako końcówki. to germanowe?

[Muzg]

A nie, to krzemowe.

[filoy]

Czyli pod kwiatki jeszcze go nie dawać? Pytam bo kupiłem taki z ciekawości...

[filoy]

znalazłem taki wpis



Gründung 1958 durch Zusammenschluß der Berliner Handwerksbetriebe Walter Giese und Kurt Ball. Zunächst Reparatur von Plattenspielern, Fersehern, Radios, Tonbandgeräten und Antennenanlagen. Firmensitz ist Berlin Treptow. Ab 1969 Bau von HIFI-und Dikotheken Verstärkern. Die Verstärker der Firma gehörten zu den leistungssärksten der DDR unter anderem weil man durch glückliche Umstände Endstufentransistoren aus jugoslawischer Telefunkenlizenzproduktion verwenden konnte.Die Geräte wurden in einer eigenen kleinen Enmtwicklungsabteuilung entworfen.

[piotr_37]

filoy, 28 Lut 2010, 16:27



>2n3055,KU607,KD607 są jako końcówki. to germanowe?



nie krzemowe, np. 2N3055 swego czasu bardzo popularny siedział min. w starych Radmorach

[filoy]

piotr_37



nie krzemowe, np. 2N3055 swego czasu bardzo popularny siedział min. w starych Radmorach



wzmacniacz ma 2x30 watt sinus. i zapas prądowy... myślicie że to kopia jakiegoś telefunkena?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Albo jakaś manufaktura ,w każdym bądź razie jak gra to O.K nie grzebać sprawdzić ewentualnie kondensatory elek. bo to jednak konstrukcja z lat 78-83 i niech służy, pleśnią nie zajdzie :)

[filoy]

I tu zaczynają się schody bo kupiłem uszkodzony.Pytałem sprzedawcy z alledrogo o jego stan.Stwierdził że jeden kanał gra jakby obciętym pasmem.Pomyślałem że może gdzieś zimny lut i go zlicytowałem dzisiaj.Czekam aż przyjdzie to zobaczę co i jak w nim siedzi a tymczasem zbieram info.Serwisówke mam ale jak zmniejszę do rozmiaru na forum to nic nie widać.

[filoy]

to link do stronki na której są servisówki DDR no i moja Fera v150



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

I jak dostałeś już go ? dobrze iz masz serwisówkę możesz zacząć go reanimować.

[filoy]

nie jeszcze nie mam.jutro ma go wysłać znaczy dzisiaj rano kurierem wiec będę miał go we środę to zacznę sprawdzać wszystko.wrzuciłem linka bo wiem ze się przyda:)

[piotr_37]

Tak tego typu informacji o dostępnych schematach nigdy za wiele ;)

[filoy]

Tym bardziej że to już prawie klasyki a nie tylko stare graty.Jest tam sporo schematów do klamotów z alledrogo,nawet tych monofonicznych.:)Dla każdego coś miłego:)

[Ryszard1]

Fera V 150 jest to wzmacniacz z NRD z lat 80 wykonany w starym, dobrym klasycznym ukladzie. Jest to niemalze kopia jednego z pierwszsych udanych wzmacniaczy tej firmy z 1974 roku. Mam 2 takie wzmacniacze : ten z 74 i z lat 80. Jak to czesto bywa ten starszy jest lepiej wykonany, i ma lepszy dzwiek (pisalem o nim na Forum). Tu mozna znalesc cos o takich "starociach" :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

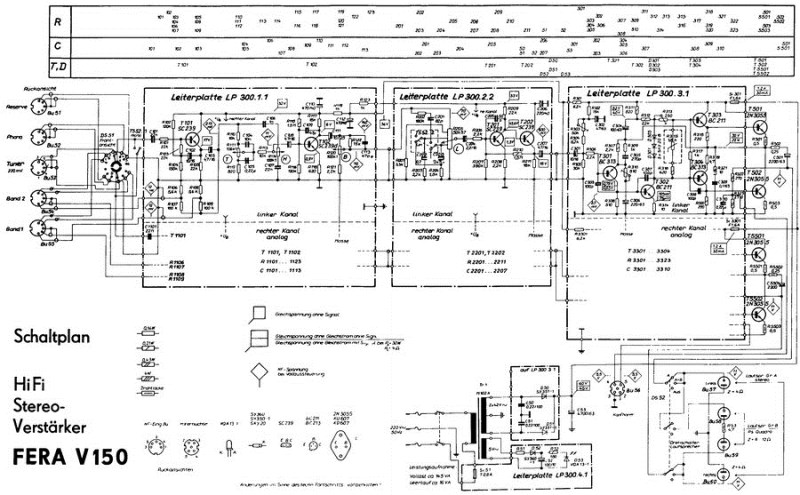

Ponizej schemat :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[filoy]

Jak zawsze będę szczery do bólu.Kupiłem bo był uszkodzony i tanio.To ze stary to dla mnie lepiej bo mniej skomplikowany do naprawy a ja przecież w tym temacie raczkuje.Ciesze się ze to porządna konstrukcja pod względem dźwiękowym bo wykonanie zawsze podczas konserwacji można poprawić.Może uda się go doprowadzić do pionu a przynajmniej mam taka nadzieję.

[gagacek]

To może naprawdę ładnie zagrać. Zwróć tylko uwagę na to jakie zastosujesz części przy naprawie.

[filoy]

To już sam boleśnie odczułem,wymieniałem kondki w torze jakiegoś wzmacniacza i włożyłem kilka teapo.Wiem zaraz zacznie się:)dyskusja.Poskładałem go i słuchałem jakieś 3 godziny.Z początku grały nie tak tragicznie ale.Właśnie po tym czasie zaczęła się udręka.Musiałem się przekonać na własnych uszach :( bo nie dowierzałem wam.Wzmacniacz musiałem odłączyć i włączyć starą sabcię.Na drugi dzień zaaplikowałem nichicony fg i już uszy nie bolały.Nauczka przydała się i już wiem co omijać szerokim łukiem.Oczywiście zastosuje dobre podzespoły ale szalał nie będę .

[filoy]

wzmacniacz mam:).Jak pisałem wcześniej uszkodzony.Jeden kanał gra drugi cicho ale gra.Strasznie sie grzeje.Kilka chwil i poparzyć się można.Po pomiarach wychodzi że cały kanał leży.Tylko od którego trana to już nie wiem.

[Ryszard1]

Zobacz, czy ktos przypadkiem nie krecil potencjometrem ustalajacym prad zerowy tranzystorow koncowych. Jak masz jeden kanal sprawny, latwo ustalisz uszkodzenie porownujac napiecia/opornosci obu kanalow,

[filoy]

Potencjometry nie były ruszane.Zmierzyłem oba kanały i jeden leży.Sterujące też.Jak wyłapać od którego jest defekt by nie wymieniać wszystkich?

[filoy]

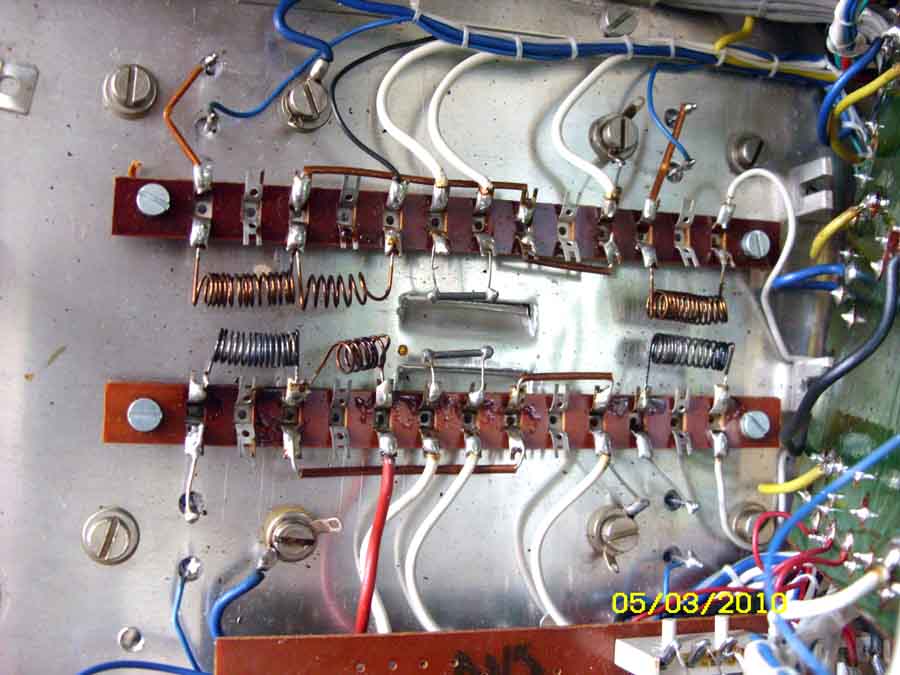

Dziwne połączenia tranzystorów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[filoy]

a to z elektrody

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[filoy]

pomiar u mnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NE5532]

>filoy

czy można prosić o zdjęcia płytki z końcówkami mocy od strony elementów i od strony druku - byłbym niezmiernie wdzięczny?

NE5532

[filoy]

strona elementów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[filoy]

druk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard1]

Wzmacniacz ten ma stosunkowo wysokie napiecia zasilania, dlatego moga padac tranzystory sterujace. U mnie trzeba bylo wymienic BC211 i BC313, koszt doslownie kilka zl. Tranzystory koncowe maja duza moc i chyba duzo moga wytrzymac aby zachodzila potrzeba ich wymiany. Posprawdzaj na pocztek omomiarka kolejno wszystkie tranzystory, mozna tez porownawczo napiecia w obu kanalach, ale ze wzgledu ze wzmacniacz sie szybko nagrzewa, lepiej zacznij od metody na "zimno",
