Gramofon Technics SP-10 - wymiana doświadczeń


grynio

Recommended Posts

Zapraszam wszystkich użytkownikow gramofonów zbudowanych na bazie Technicsa SP-10 Mk1, Mk2, Mk3 do wymiany doświadczeń.

Sam przymierzam się do zabudowy SP-10 Mk2 w plintę zbudowaną z trzech warstw drewna; jesion-balsa-jesion.

Ramiona do zabudowy:

1. Ciężkie:10 calowa Yamaha GT-1000

2. Jeszcze cięższe:) Audio-Technica ATP-12T

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Napęd plus ramiona:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

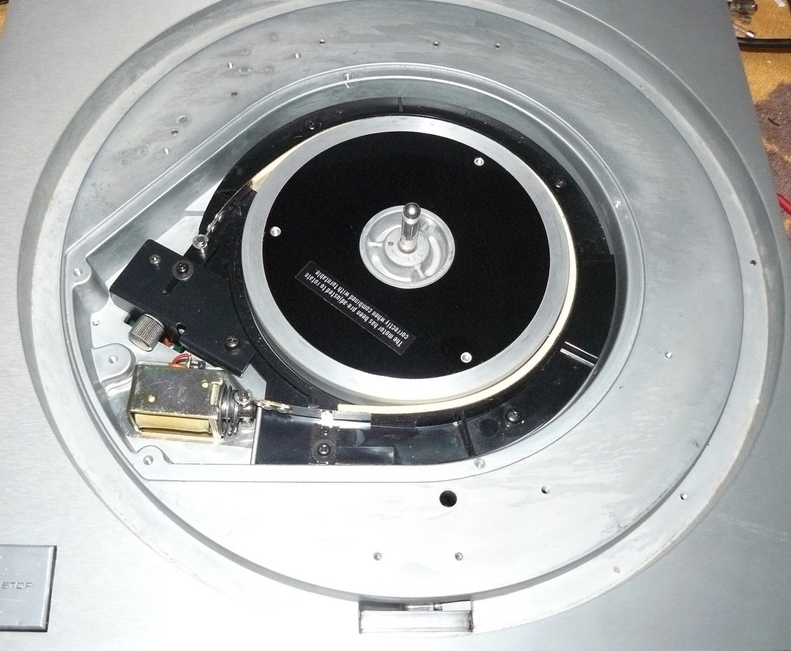

Silnik i centrum sterowania napędem.

Hamowanie z 78 obr/min jest tak szybkie, że powoduje obrót całego napedu o kilkanaście stopni!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-20127-100009915 1268333871_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jedyna niesprawna część:)

Może ktoś wie gdzie coś takiego nabyć ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

synromka, 11 Mar 2010, 20:42



>Pod jakie wkładeczki szykujesz te ramiona?



Plan mam taki:

Yamahę pod AT 33PTG

Audiotechnikę pod Ortofona SPU

Jestem ciekaw jak pracuje takie "prymitywne ramię" jak Audiotechnika - bez regulacji antyskatingu ale z regulacją masy efektywnej

Link to comment
Share on other sites

>grynio



a skąd pomysł na kanapkę jesion-balsa-jesion? Masz jakieś własne doświadczenia z takiego rozwiązania? Chętnie bym też coś nowego zrobił do swoich SP-10. :)



Ja sam mam MK II w oryginalnej plincie i MK I w robionej przez kogoś czereśni (chyba nawet japońskiej), ale obecnie gram tylko na mk II. Przy dodatkowej podstawie DIY i akrylowej macie jestem całkiem zadowolony, ale wiadomo - zawsze pewnie można więcej :)

Link to comment
Share on other sites

Pomysł wynika z połączenia twarde-miękkie -twarde co powinno redukować rezonanse.

Bardziej miękkiego od balsy chyba nie ma:)

Są to doświadczenia jeszcze z czasów modelarstwa i konsultacje ze stolarzem.

Chodzi mi po głowie przelaminowanie warstw matą węglową, ale stolarz kreci nosem.

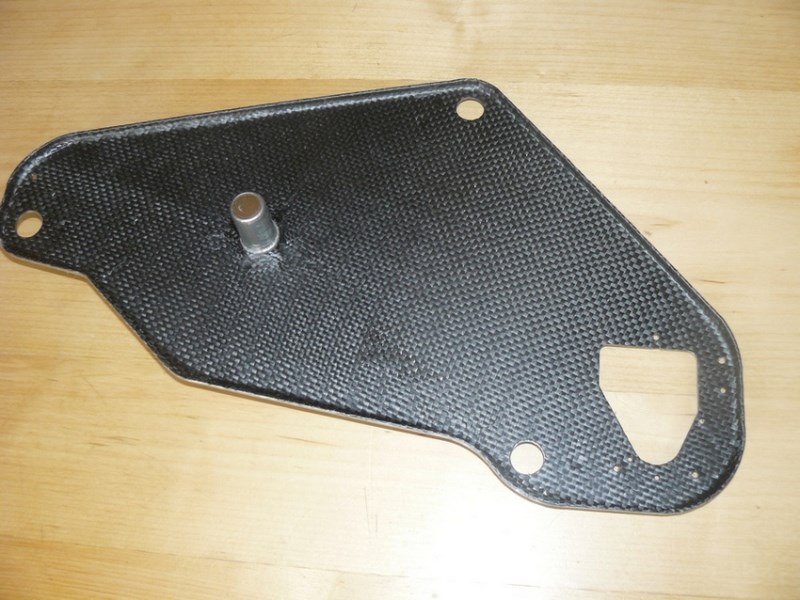

Przykład usztywnienionego i wytłumionego przezemnie subplatera do TD160:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-20127-100009833 1268414802_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No właśnie, jak warstwa laminatu, to może po całości i dać dodatkowo warstwy akrylu i aluminium? Trzeba by tylko dobrać kolejność i ilość warstw. Będzie trochę masywnie, ale czego nie robi się dla dobrego tłumienia :)



Można to ewentualnie potem po całości zafornirować jakby kogoś bardzo raził estetycznie taki przekładaniec.

Link to comment
Share on other sites

Masywnie to znaczy dobrze-:)

Zwłaszcza w "modelach stacjonarnych".

Z tym przekładaniem akrylem to problem bo się elektryzuje, zamiast aluminium lepsza jest chyba miedź ale powstaje pytanie jak to między warstwami uziemić - z doświadczenia wiem, ze każda nieuziemiona część metalowa to swoista antena:(

Link to comment
Share on other sites

Uziemienie to najmniejszy problem. Wystarczy otwór przez wszystkie warstwy, a w nim miedziana, małej średnicy rurka. Na wysokości płyty rurka ma otwór przez który przeciągamy przewód przylutowany do płyty. W ten sposób na upartego można uziemić kilka płyt na raz- wszystkie kabelki przeciągamy na dół, łączymy w gwiazdę i uziemiamy :)



Aluminium ma bardzo dobre właściwości tłumienia drgań. Zgłębiam dopiero temat właściwości różnych materiałów, ale aluminium często pojawia się w różnych "kanapkowych" platformach i plintach. Najlepsze efekty daje połączenia kilku różnych materiałów, bo najwięcej wytłumień osiąga się na styku miękkiego i twardego materiału, ale odpowiednio dobranych. Na styku różnych materiałów zachodzą także zjawiska odbić fali, więc prawidłowo zrobiona "kanapka" to sztuka :)



Może ktoś na forum ma już doświadczenia z robieniem "tłumników" drgań z "kanapek"? Praktyczne lub teoretyczne. Chętnie bym się czegoś nauczył.

Link to comment
Share on other sites

>>>golashki,

Takie materiały do konstrukcji gramofonów o jakich mówisz opracowało Clearaudio. Aluminium, stal i drewno. Tyle tylko, że to cienkie warstwy, na 4 cm grubości płyty wchodzi ich około 70. Wszystko sklejone i ściśnięte z potężną siłą. Nazwali to "Panzerholz" czyli "pancerne drewno". Jak widać, każdy Niemiec miłość do porządnego pancerza czuje wielką.

Pozdro,

Yul

Link to comment
Share on other sites

Witam,



element wygląda na typową neonówkę.

Jak sądzę od wskaźnika regulacji obrotów.

Tą uszkodzoną należy pomierzyć sówmiarką i dobrać coś pod wymiar, Alledrogo pomoże ;)

Trzeba by tylko znaleźć rezystor który jest w szereg z obecną żeby dobrać konkretną neonówkę na dany prąd lub pod nową zmodyfikować zasilanie jeżeli będzie to konieczne.



Pozdrawiam

Andrzej

Link to comment
Share on other sites

>>>golashki,

Takie materiały do konstrukcji gramofonów o jakich mówisz opracowało Clearaudio. Aluminium, stal i drewno. Tyle tylko, że to cienkie warstwy, na 4 cm grubości płyty wchodzi ich około 70. Wszystko sklejone i ściśnięte z potężną siłą. Nazwali to "Panzerholz" czyli "pancerne drewno". Jak widać, każdy Niemiec miłość do porządnego pancerza czuje wielką.

Pozdro,

Yul



Pancerholz nie jest (chyba) wynalazkiem Clearaudio. Jest to nazwa handlowa specjalej odmiany sklejki pancernej (ektywniej zatrzymuje kule z pistoletu niż tej samej grubości metal!). W Polsce nie do dostania. Jakieś rok temu dotarłem do polskiego przedstawicielstwa austryjackiej firmy, która zobowiązała się do sprowadzenia "Panzerholza" dla mnie. Niestety minimalne zamówienie okazało się dość kosztowne i zrezygnowałem. Jeśli ktoś pisałby się na zamówienie zbiorowe, to mogę wygrzebać maila z wyceną od nich. Są dostępne różne formatki i różne grubości.

Link to comment
Share on other sites

  • 1 year later...

Panowie, potrzebna pomoc.



Szukam serwisu, który będzie w stanie naprawić sterowanie napędu Technicsa SP-10 II. Najchętniej w okolicach Warszawy.



Padło mi coś w sterowaniu napędu gramofonu po tym jak padły elektrolity w zasilaczu. Po wymianie kondensatorów (wszystkie elektrolity) okazało się, że nadal nie działa poprawne napęd - silnik rusza się "krokowo" raz w jedną, raz w drugą stronę.



Mam całą dokumentację serwisową. Potrzeba kogoś doświadczonego, bo gramofon to zacny zabytek :)

Link to comment
Share on other sites

  • 2 months later...

Przegladajac forum w poszukiwaniu tematow zwiazanych z SP-10 trafilem na ten watek. Jako ze trafil mi sie wspomniany naped mam kilka pytan. Po pierwsze czy udalo sie znalezc rozwiazanie odnosnie zarowki stroboskopu? Po drugie jaka sile ma sam silnik, czy to jest normalne ze jestem w stanie przytrzymc talerz palcami tak ze obroty wyraznie spadaja? W internecie znalazlem informacje na temt odnowienia tego napedu, moze sie komus przyda:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites
