DAC na WM8742 by pkrecz

[pkrecz]

>NETROL



OK. Zapraszam na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ni_kita]

Choć buduje nieco innego daca (WM8740), też wykorzystuje obiornik DIR9001.



I mam pytanie dla konstrukorów. Proszę mi wyjaśnić w jakim celu daje się (nie tylko w tym projekcje) małoopornościowe rezystory na szynie danych pomiędzy odbiornkiem a dacem ? Np. tu jest 47om (R6-R9).

Czy mogę śmiało dać 100om (tylko takie mam z SMD) ???

Czy faktycznie nie wpłynie to negatywnie na współpracę odbionik - przetwornik ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ni_kita]

Czy naprawdę nikt nie jest w stanie mi wyjaśnić, czy nie chce do czego służą te rezystory ?

Oraz czy zmiana ich na 100om może w jakikolwik sposób wpłynąć na prace układu(ów) ?



Dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

te rezystory daje się głównie w układach pracujących z wysokimi częstotliwościami - czy w przypadku DAC audio są konieczne to można gdybać - normalnie służą eliminacji udarów prądowych jeśli stopień wejściowy układu ma sporą pojemność ewentualnie jeśli są blisko wejść mogą poprawić odporność na zakłócenia w.cz (tworzy się LPF z pojemnościami wejściowymi)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[josef]

aha - jak dasz 100om to powinno być ok :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafal-j24]

Witam!



Ja właśnie uruchomiłem DAC na WM8742 na razie bez analogu za wm8742 dałem BG n 10uf i się wygrzewa ; )))

Jest to mój pierwsze lutowanie układów SMD zachęcam te osoby, które nie lutowali, aby spróbowali ; )))))

Mam pytanie do kolegów?

Jak dotykam palcem WM8742 jest trochę ciepły czy tak może być?

Czy jest to przyczyna, że jest ciepły, że niema analogu?



Jak gra?

Jeszcze niewygrzany, ale gra bardzo Fajnie mi się podoba : )))

podziękowanie dla pkrecz za zrobienie świetnego projektu DAC na WM8742: )





Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

Jest to mój pierwsze lutowanie układów SMD zachęcam te osoby, które nie lutowali, aby spróbowali ; )))))



przepraszam zazwyczaj tego nie robie,,,, ale sam przeczytaj to zdanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rzuf]

Ja DAC uruchomiłem na drugi dzień od otrzymania paczuszki od pkrecza i też zauważyłem, że WM8742 troszkę się grzeje. Do tej pory DAC gra bez zarzutu więc myślę że to normalna temperatura. Zaobserwowałem że w zależności od ustawień PSCK1 i PSCK0 kostka różne temperatury osiąga. Po ustawieniu na 512fs osiąga 46 stopni, przy 384fs 36 stopni a przy niższych ustawieniach nie mierzyłem ale kostka jest praktycznie zimna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rafal-j24]

Przepraszam, ale pisałem to na szybkiego !





Rzuf

Dziękuje za odpowiedz .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

rafal-j24

Widzę, iż nie zastosowałeś kondów ceramicznych celowo umiejscowionych tóż obok kości przetwornika.

To bardzo ważne, gdyż na różnych nogach zasilania pojawia się wiele częstotliwośći do kilkunastu Mhz.

Te dobre Oscony, ani stabilizatory nie zapewnią nawet w małym stopniu poprawnego odfiltrowania tych częstotliwości. Co zakłóca działanie kości daca i pogarsza jego prace. To naprawdę ważne!

Ceramiczne w smd pomimo ich wad są najlepszym wyborem jaki jest w tym zastosowaniu.

Choćby ze względu na znikomą ich idukcyjność i tłumienie szerokiego spektrum w.cz.





Czy w sekcji zasilania analogowego kości Daca zastosowałeś też Oscony / Bo jeśli tak to tragicznie, one są tylko do cyfry. Za to w analogu zupełnie się nie sprawdzają, nwet no name częst lepjej zgrają. Ten przetwornik naprawdę dużo potrafi jak mu się na to pozwoli.



Ps. jaką zastosowałeś analogówkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maczekg]

Podłączę się do pytania kolegi żółwika poniekąd, o analogówkę. Macie już jakieś doświadczenia z czym rozsądnie to gra? Mam daca z poprzedniej edycji płytki z analogiem, ale można byłoby coś podłubać już :) Może któś próbował rozwiązanie na opampach proponowane w dataszicie wolfsona do 8742?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arteqqqgo2]

czy ktoś z szacownego grona wie czy (i jak) można do wm8742 użyć transformatorów liniowych np. ltr-110



Pasmo przenoszenia: 15-30 000Hz

Przekładnia transformatora: 1:1/2:1

Impedancja wejściowa: 600Ω

Impedancja wyjściowa: 600Ω/300Ω

Optymalna imp. źródła: 50-600Ω

Optymalna imp. obciążenia: ≥ 5kΩ

Max nap. wej. (1% THD/40Hz): 5V



wm8742:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Zdaje się, że za mało zwojów ma to trafo. ;)

Poszukaj czegoś ambitniejszego, albo przynajmniej do wyższych impedancji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Byłem u odsłuchu tego DACa u pewnego forumowicza i rzeczywiście pokazuje już wysoki poziom.

Właśnie się biorę za składanie.



Polecam też doświatczonym (precyzyjna robota, uwaga na inne ściezki) wykonanie zabiegu, który miałem okazje usłyszeć na własne uszy, czyli przecięcie ściezki zasilającej cyfrę pomiedzy kondem C36, a C17 i wstawienie dławika 33-47 uH.



Ten dławik rzeczywiście dało poprawę, szczególne w budowaniu sceny, ważny też jest dobór kondów przy samej kostce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

Właśnie złożyłem tego DACA i już gra. Mam tylko pytanie: do czego służy zworka DA (ze schematu to połączenie masy analogowej i cyfrowej)? U mnie gra bez tej zwory.

PS. Wlutowałem też dławik między C36 a C17 (zasilanie +3,3V cyfra WM). Scena przepiękna, wokal doskonały, lokalizacja instrumentów doskonała. Nie mogę przestać słuchać. Lepszy od WM8740 gdyż zworkami można wiele zmienić w dzwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUSZN]

aka63 Witam! Czy mógłbyś dać fotkę? Dzięki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>aka63

Do eksperymentów :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

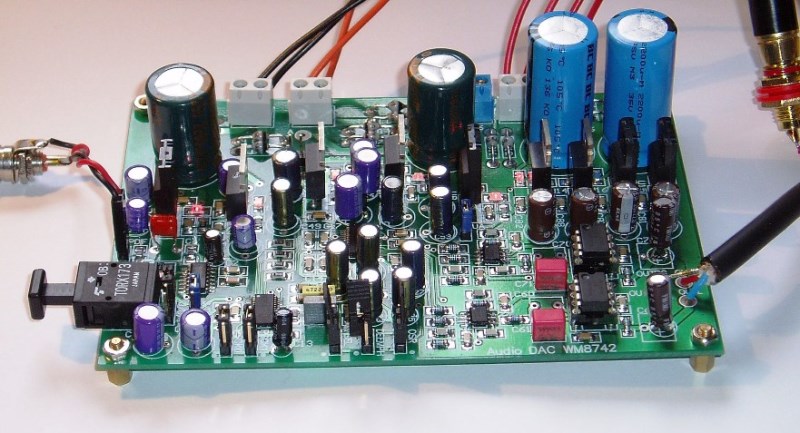

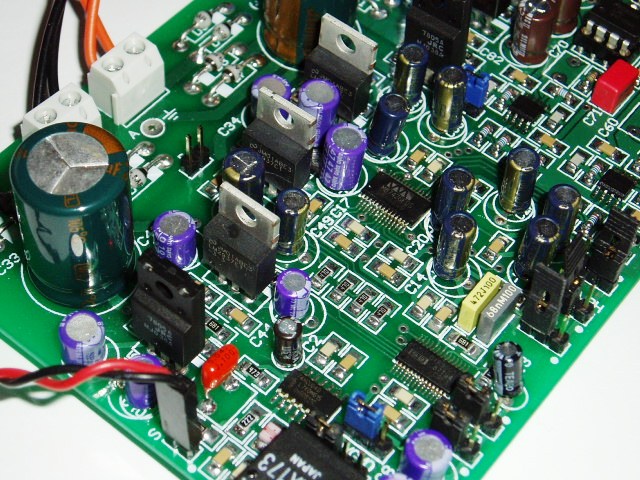

DARIUSZN. Oto fotki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

Dodatkowy dławik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hdfan]

aka63



czy WM się grzeje? Poza tym w nocie katalogowej WM'a jest, że masy cyfrowa i analogowa mają być połączone. Czy cały czas grasz bez zworki DA? I jeszcze jedno pytanie. Na zdjęciach widzę, że filtry na wyjściu masz jakby niekompletne. Czy DAC gra w takiej właśnie konfiguracji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

Ktoś wcześniej zauważył, że w konfiguracji DIR'a 512fs WM się grzeje. I tak jest u mnie. Jest dość ciepły ale nie parzy.

AD2. Nie mam zwory i gram

AD3. W filtrze czekam na polipropyleny 470pF. Ale jak wkładam inne 470pF to nie słychać różnicy.

Teraz najważniejsze

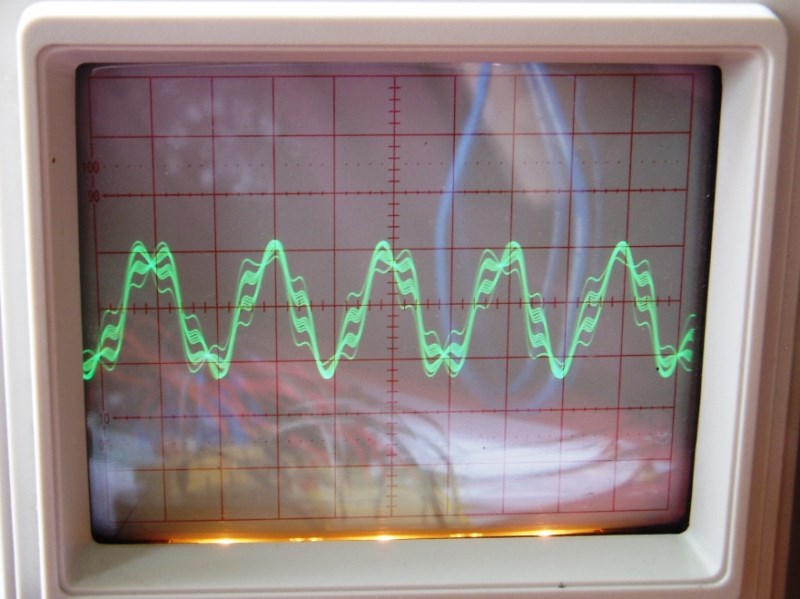

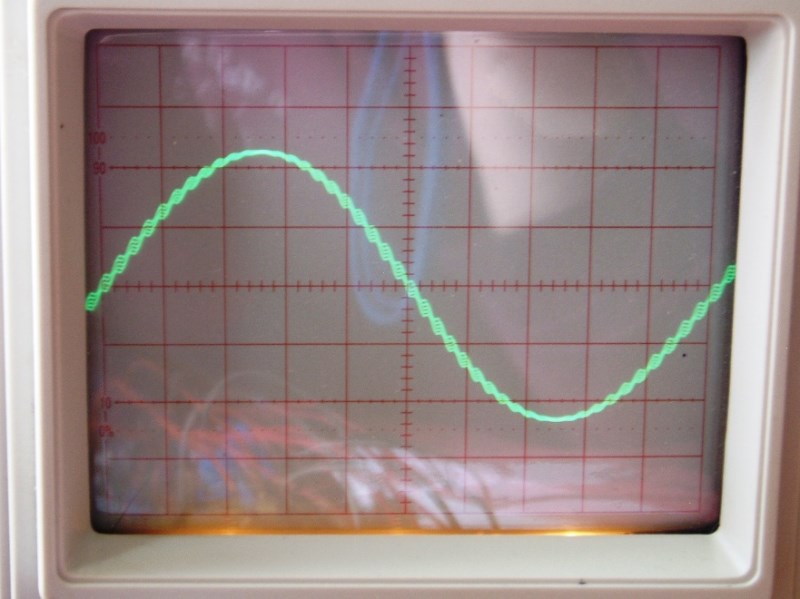

Ponieważ już sobie posłuchałem, to postanowiłem pooglądać DACA. I tak: wejściowy sygnał z CD - bardzo ładny, szumy na zasialaniu analogowym ok 1 mV, szumy na zasilaniu cyfrowym większe ok 4 mV. Zacząłem obserwować różne ustawienia zworek. I tak przy ustawieniu zwory oversamplingu na high rate przebieg 20kHz z płyty testowej jest zniekształcony (jak widać na zdjęciu 1). Zdjęcie 2 to 1kHz (też zniekształcony - widoczne schodki). Wszystko jest idealnie (zdjęcie nr 3)jak oversampling mam ustawiony na low (32/44,1/48kHz) bo taki wychodzi z CD. Tak więc jak ktoś gra z CD na 44,1kHz to zwora w dolne położenie (0 logiczne). Nie mam innego sygnału, żeby sprawdzić inne położenia oversamplingu Przy ustawieniach filtra cyfrowego (FSEL) wyraźnie widać zmianę amplitudy sygnału testowego 20kHZ ( w skrajnych położeniach response 1 i 5 różnica około połowy amplitudy czyli 3 dB). To tyle, co ustaliłem tak na bieżąco.

PS. Zworę DA już założyłem- żadnej różnicy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

> Żółwik

Jeżeli się nie mylę to widzę, że robisz "kanapki" z kondów smd. Na cyfrze WMa. Możesz napisać o tym trochę więcej. Ja zamierzam zastosować kanapki 100n, 10n i 1n 100pF. Za radą marosika. A jakie Ty masz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

> aka63

Ładna robota.

Zamówiłeś te 470pF czy dopiero szukasz? Jak chcesz wyśle Ci Styrofleksy ERO 470pF 5% za free oczywiście.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aka63]

nick30. Dzięki za pomoc. Kondensatory kupiłem jakiś czas temu w TME, ale jeszcze nie dosłali.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nick30]

Mam takie jak na zdjęciu. Jak by ktoś potrzebował.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hdfan]

aka63

Dzięki za wyczerpujące informacje. W TME już mają 470p. Ja swoje odebrałem przedwczoraj. Wczoraj uruchomiłem DAC'a. Napięcia mam OK, ale jak podłączyłem pod końcówkę to niestety "charczy". No i WM jest dość ciepły.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

>nick30

Tak robie kanapki z kondensatorów 100nf i 2,2nf. Taka watrtość po próbach według kolegi jest najlepsza. (Mi zaoszczędzno już rozlutowywania płytki) Ważne jest, by były te małe kondy COG a nie powszechnie stosowane X5R, X7R. COGi są małej pojemności, jednak każdy parametr mają znacznie lepszy i stosowane do wcz. w wysokich modelach urządzeń.





>aka63

Gratuluje projektu.

Czy kondy ceramiczne nie są przypadkiem 100nf Samsunga ?

Czy próbowaleś inne kondy elektrolity niż FC (tak sądze) w poszczególnych miejscach ?

Jakiej serii Oscony zastosowałeś ?



Tu rada, że powinniśmy zastosować ceramiki firmy Samsung!

Na oscyloskopie tłumią najbardziej i najszersze spektrum śmieci w.cz. Polecam poszukać ich na allegro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUSZN]

Czy za c5 mogę dać panasonica fm 100 mikro, a za c2 i c13 ceramiki oznaczone f10 1-25?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DARIUSZN]

Już jasne. Pragnę szczególnie podziękować za szeroką pomoc (i cierpliwość)koledze Pkrecz!Jak również innym osobom z forum! Dariuszn

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[żółwik]

Możesz, choć moim zdaniem troche za dużo. C5 jest od zasilania odbiornika optycznego oddzielony dławikiem L1, zatem nie powien mieć wpływu na reszte układu.

Te kondy też są dobre na cyfrze, ale nie prosta za stabilizatorem. Mają rekordowo niskie ESR.



Co do drugiego pytania, ja nie wiem wogóle co to za ceramiki.
