najlepsza regulacja głośności


Bogdan

Rekomendowane odpowiedzi

Czyli pasywka 10 kOhm i jestem w raju :))) Teraz odpaliłem Duala i z winylu leci Friday Night in Sam Francisko. Ale ekstaza. Świetnie brzmi teraz gitara ale moc spadła.(pre do gramofonu niestety na operacyjnym ale jak się nie ma co sie lubi...) Tzn nie wysterowuje tak końcówki jak z pre na E88CC. Cos za coś. Jednak transparentność przekazu jest o niebo lepsza. Jako potencjometr robi niebieski Alps. Spodzewam się z tłumika na rezystorach jeszcze większego wypasu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

za tym dzielnikiem jest regulator barwy, który niestety przesterowuje się sygnałem 4V (zdesymetrowany sygnał XLR na trafku Neutrika). Przed regulatorem jest buforek taki, jak opisywane w tym wątku, który ma rezystor 50k do masy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

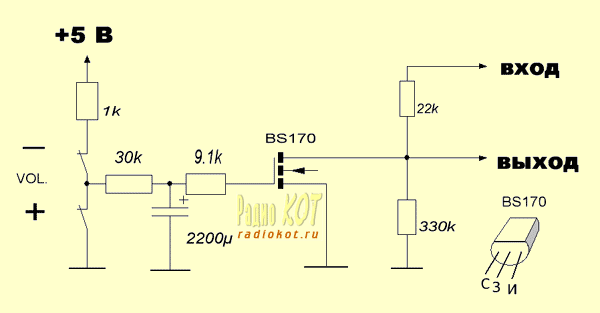

Panowie-a co to za dziwna konstrukcja na schemacie jak niżej?

Nie łapie jak to niby ma działać.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

.

post-20643-100009135 1269157038_thumb.gif

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Z tego co widać BS jest traktowany jako zmienna rezystancja połączona równolegle do stałego rezystora 330k i zmienia tłumienie sygnału , tak duży kondensator pracuje jako "pamięć napięcia" które steruje bramką BS.Tak bym to widział ;) ale może się mylę i ktoś bardziej obeznany się wypowie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

regulator typu shunt czyli rezystor szeregowy 22k w torze sygnału i rezystor 330k razem z tranzystorem do masy.Zmieniając napięcie na bramce tranzystora zmieniasz rezystancję do masy i regulujesz głośność.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Odnośnik do komentarza
Udostępnij na innych stronach

Witam .Mam takie pytanie.Jaką wartosc powinien miec potek do regulacji glosnosci ktory umieszczony jest na wejsciu bufora(wejście 1Mohm wyjscie 47ohm).Połączone to jest z końcówka mocy o impedancji wejsciowej 10Kohm.Chwilowo mam potencjometr 47Kohm.Z wpisów widac że warto dac jeszcze mniejszą wartośc.Jaką proponujecie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

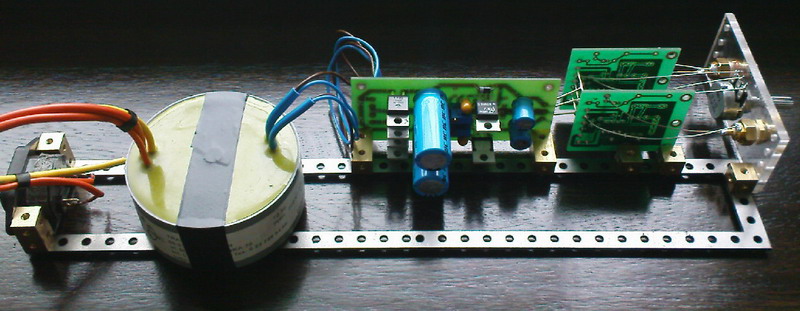

witam zbudowałem preamp/regulator zaproponowany przez kolegę jurka wg Giesbertsa:

zmiany jakich dokonałem odbiegające od orginału to wymiana OPA627 na AD711 w moim odczuciu AD daje więcej przestrzeni jest mniej natarczywy bardziej muzykalny rozbudowywuje plany,przestrzeń

R3, R6 zastąpiłem 1,5k akurat takie miałem

jestem zadowalony z tego rozwiązania jest to jakaś alternatywa dla wcześniejszych pasywek stosowanych prze ze mnie zastosowanie rozwiązanie nie psuje dźwięku wręcz przeciwnie wzbogaca go,



chciał bym zbudować taki układ na elementach dyskretnych troszkę brakuje mi tu doświadczenie myślę o zastosowaniu 2SK 170 jeżeli ktoś może się podzielić doświadczeniem takiej konstrukcji bardzo proszę ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-15899-100007943 1270467307_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>arkotic

"nie psuje dźwięku wręcz przeciwnie wzbogaca go" mógłbyś rozwinąć.

Czy układ na fotce jest mono ?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

piotr_37

tak jest układ dual mono

nie ma problemu niedosterowania sygnały, co za tym idzie lepsza dynamika,

uzyskujemy większą selektywność planów, lepsza wyraźniejsza scena dźwieków



przedstawione rozwiązanie pomogło u mnie inaczej lepiej bądź gorzej wypadnie w innym systemie u kogoś innego

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja również zbudowałem sobie przedwzmacniacz. Potencjometr Alps 50k oraz bufor SALASa na 2SK170 (link wcześniej podał kolega GNAKED). Oprócz regulacji głośności jest jeszcze selektor źródła (4 wejścia) oraz selektor wyjścia sygnału (2 wyjścia za regulacją głośności i jedno przed - np. do wzmacniacza słuchawkowego z własnym potencjometrem). Przekaźniki od wyjścia mają opóźnione załączanie (2 sekundy). Bufor na 2SK170 dostaje napięcie z zasilacza TT Bodo. Aktualnie projektuję płytkę pod zasilacz "SALAS Shunt".

Według mnie gra to o wiele bardziej dynamicznie i dźwięk nie jest taki zamulony jak przy samym potencjometrze.

Teraz pozostał największy problem czyli wykonanie obudowy.

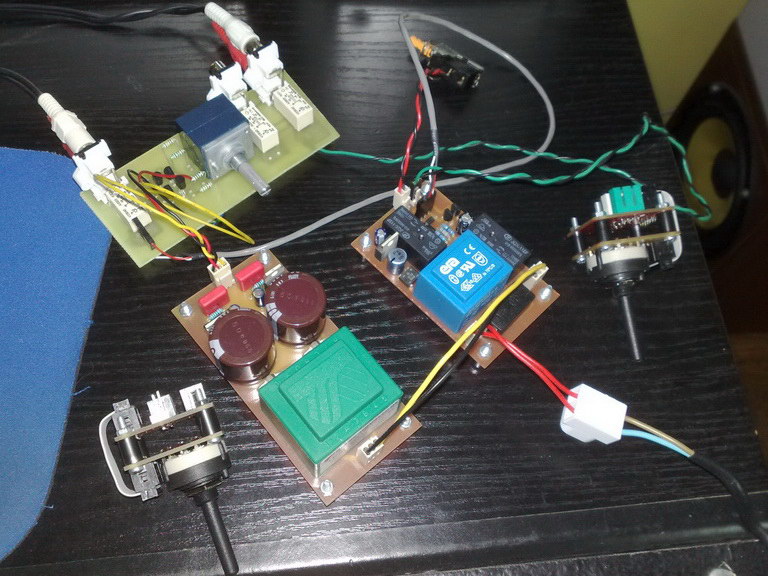

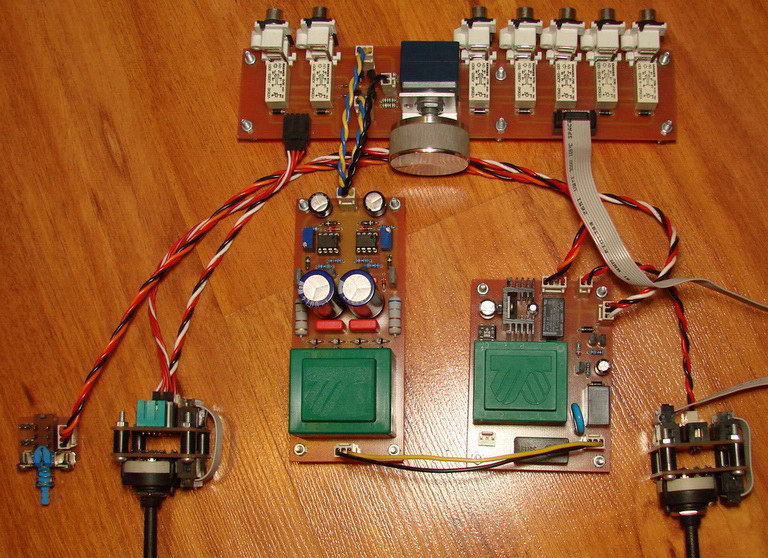

Na pierwszej fotce widać prototyp przedwzmacniacza, a na kolejnych dwóch wersję prawie finalną.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-17933-100007927 1270481038_thumb.jpg

post-17933-100007928 1270481038_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
