SET-cik 6s45p


jurek

Recommended Posts

Proponuję wspólną zabawę- budowę wzmacniaczyka na lampie 6s45p.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wzmacniacz będzie miał modułową budowę i wielorakie zastosowanie:

- samodzielny wzmacniacz o mocy 1 lub 2 waty (1 lampa lub 2 połączone równolegle)

- wzmacniacz słuchawkowy

- driver do lamp mocy 2a3, 300B i in.

- bufor (ze zmiennym wzmocnieniem) do lampizacji

Link to comment
Share on other sites

Słuchawkowiec na tej lampie sprawdził się znakomicie, więc jest duże prawdopodobieństwo, że inne zastosowania też się sprawdzą.



Lampa 6s45p, mimo, że malutka, zbudowana jest jak ruski czołg.

Męczyłem ją napieciem i prądem 2-krotnie większym niż zalecane maksima- wytrzymała.

Jej zaletą jest bardzo małe Ra. W związku z tym nadaje się świetnie do sterowania tranzystorowych końcówek mocy.



Linki do projektów na tej lampie:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Celem projektu jest zbudowanie na uniwersalnej PCB wzmaka/bufora, który przy zmianie kilku elementów mogłby być wykorzystany do podanych powyżej konfiguracji.

Płytki (lampy) będzie można łączyć w celu zwiększenia mocy wzmacniacza.

W wyjściu anody będzie możliwość użycia rezystora, dławika anodowego bądź transformatora głośnikowego/ słuchawkowego.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

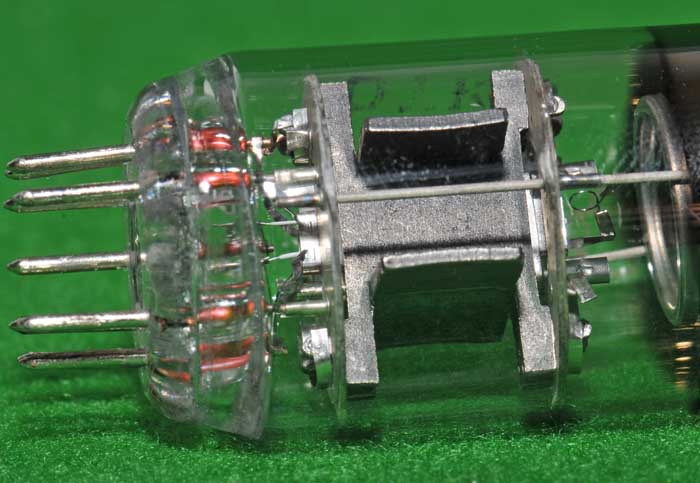

Lampa 6s45p:

więcej tu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Podoba mi się:)

Taki PSE z Lampizatorem i szerokopasmowcami mógłby fajnie zagrać. 2W powinno chyba wystarczyć?

W sumie nawet płytka nie byłaby potrzebna, tylko kwestia traf wyjściowych. Dobre nie są tanie...

Link to comment
Share on other sites

piotr_37



Orientacyjne ceny podałem kilka wpisów wcześniej.



Wersja jako bufor/preamp nie potrzebuje traf.

Mogą być dławiki anodowe lub rezystory za złotówkę.



Pomimo zastosowania rezystorów układ jest ciekawszy i tańszy niż np. SRPP (niska impedancja wyjścia, duża możliwość regulacji wzmocnienia i prądu, pojedynczy element wzmacniający).



Ciekawostka- układ jest bardzo czuły na zmianę wartości prądu anodowego, więc tym parametrem można modelować brzmienie.

Link to comment
Share on other sites

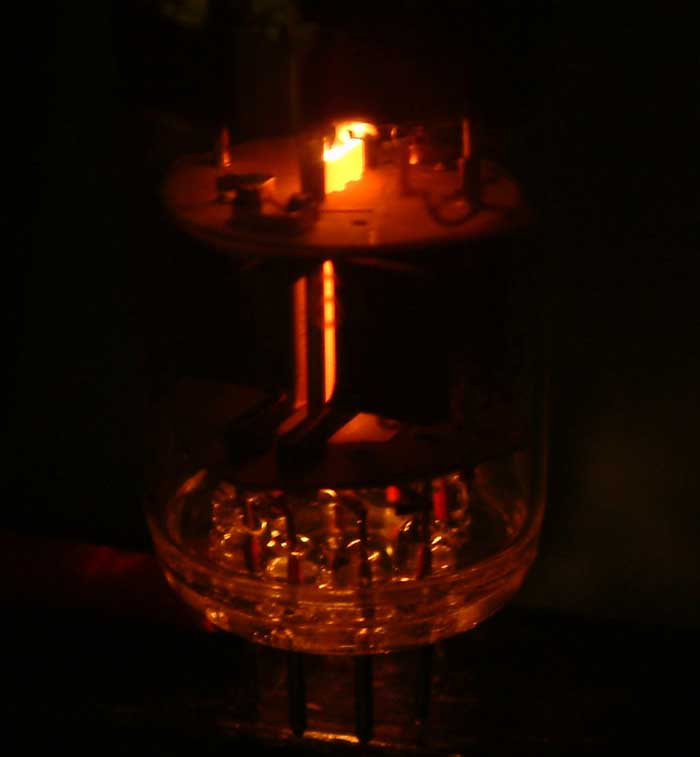

No i rzecz najwazniejsza:) Te lampki, w odróznieniu od innych w małych bańkach świecą bardzo intensywnie.

Zdjęcie zapożyczone z:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

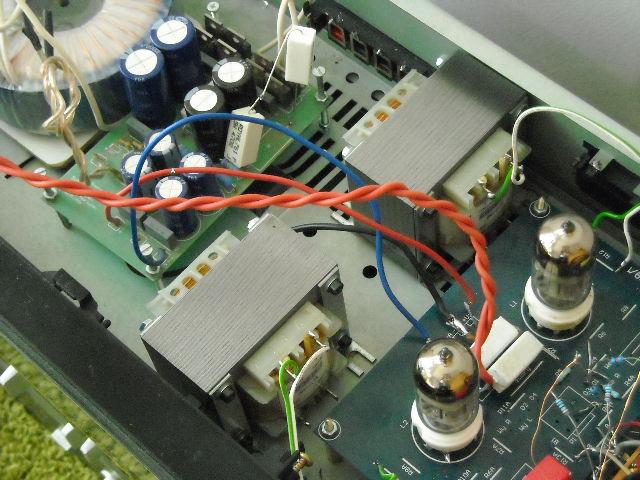

Przykład zastosowania lampy 6s45p jako bufora dla TDA1541:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Autor użył dławików anodowych ale w oszczędnościowej wersji można je zastąpić rezystorami (2k-5k).

Link to comment
Share on other sites

Zamiast dławika lub rezystora można włączyć źródło prądowe. Dławik dwie wady, zwykle jest drogi i ma dość dużą pojemność wewnętrzną. Poza tym jeżeli na wyjściu będzie transformator w układzie parafeed to dość trudne będzie takie dobranie indukcyjności trafa i dławika aby nie powodowały rezonansów na niskich częstotliwościach. Opornik ma tę wadę że sam w sobie stanowi obciążenie lampy, co zwiększa zniekształcenia stopnia. Źródło prądowe np. na jednym mosfecie DN2540 lub na dwóch w kaskodzie, ma bardzo dużą impedancję wewnętrzną, pojedynczy ok. 2MOhm 20Hz-1kHz, potem spada do ok.300kOhm przy 20 kHz z powodu pojemności wewnętrznej (ok.33pF). W kaskodzie imp. wew. 5 GOhm!!! 20Hz-200Hz, potem spada do ok. 40 MOhm przy 20kHz (poj. wew. ok.018pF). Policzcie jakiej indukcyjności powinien być dławik o takiej samej impedancji dla 20 Hz :). Tak więc źródło nie obciąża praktycznie lampy. Gdybyśmy na charakterystyce lampy wykreślili linie obciążenia będzie ona praktycznie równoległa do osi napięcia anodowego. Zmniejszają się wówczas znacząco zniekształcenia. Innym plusem takiego rozwiązania jest to, że lampa ''widzi'' zasilacz poprzez impedancję źródła i może być on dużo gorszej jakości, ponieważ jego wpływ będzie bardzo minimalny. Źródło to składa się z jednego lub dwóch tranzystorów i jednego opornika tak więc jest bardzo proste w konstrukcji.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

stern



Masz rację.

W planach mam sprawdzenie jak sprawdzi się tu IXYS.

Niestety źródła prądowe nie nadają sie do sterowania słuchawek o niskiej imdedancji- no chyba, że jaiś mosfet, np. irf513

Ale zastosowanie go w przedwzmacniaczu- jak najbadziej (tania i prosta aplikacja).

Link to comment
Share on other sites

No i to już nastraja optymistycznie , można prosić o taki przykładowy rysunek ? do układu zamieszczonego poniżej 204V zasilanie.Sorki iż w tym wątku ale tutaj wypowiadają się specjaliści

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tak, DN jest mosfetem pracującym przy ujemnych napięciach bramki, stąd łatwe zestrojenie na konkretny prąd wartością opornika. 9mA bez problemu można uzyskać na tym tranzystorze. 15W mocy strat można z tego wydusić. IXYSów nie testowałem, na jakimś forum zachodnim pisali że brzmieniowo są nieco gorsze od DNek. Ten 2SK116 nie bardzo sie nadaje bo wymaga dodatnich napięć bramki.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

jurek> ale to nie źródło steruje słuchawki ale lampa. Co prawda lampa też oporność wewnętrzną ma wysoką do sterowania słuchawek, ale zawsze można ją obniżyć teransformatorem. Testowałem kiedyś taki układ właśnie z lampą 6s45p ze źródłem w anodzie i transformatorem podłączonym do anody przez kondensator. Układ ten pracował również jako jednostopniowy preamp w razie potrzeby.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Próbowałem układów parafeed jako słuchawkowce- niestety grały gorzej od obecnie używanego.

Być może była to wina kiepskich traf parafeed (używałem małych toroidów sieciowych).

Cena dobrego trafa parafeed plus dobry kondensator równa jest mniej więcej cenie dobrego trafa SE.



Ale dzięki temu można wykorzystać projekt na wiele sposobów :)

Link to comment
Share on other sites

Parafeed ma jeszcze tę zaletę że można delikatnie wpływać na kształt spadku na niskich tonach za pomocą pojemności kondensatora.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites

Rezystor (wtedy bawiłem się lampą c3g).



Tak więc drogą doświadczeń przywiało mnie do bardzo fajnej, taniej, ruskiej lampki którą można obciążać czymkolwiek, a impedancja wyjścia i tak jest zawsze mniejsza niż 1k a wzmocnienie badzo duże.



Rzeczywiście- trafo do parafeed jest proste, można zrobić np na. permajolu.

Ale to i tak nie będzie tania opcja.

Link to comment
Share on other sites

Ze źródłem impedancja lampy się nie zmieni i właśnie taką impedancją będzie sterowany następny stopień lub element. Zmienią sie natomiast warunki pracy lampy ponieważ jej obciążeniem będzie tylko to co nią sterujesz. W układzie z rezystorem anodowym lampa jest obciążona rezystancją wynikającą z równoległego połączenia rezystora anodowego i rezystancji obciążenia, tak więc zniekształcenia są znacznie większe.

"A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

Link to comment
Share on other sites
