sony MHC-EX5 po czołowym zderzeniu


JimiHendrix

Recommended Posts

Witam.



Nie wiem czy wybrałem dobry dział do zamieszczenia pytań ale zobaczymy.

Ostatnio dokonałem bardzo głupiego zakupu - wzmacniacz z allegro z opisem "nie sprawdzony"

Pomyślałem że zaryzykuję, a co mi tam, może będzie łatwy do naprawienia.

Po podłączeniu wzmacniacza do prądu świecą się diody, można słuchać muzyki wpinając słuchawki, ale nie działają kolumny.

Szukając przyczyny rozkręciłem go i okazało się że musiał on uderzyć "twarzą" o ziemię.

Płytka znajdująca się na przodzie i reszta wzmacniacza wygląda tak:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i teraz pojawiające się pytania:

Czy taką płytkę da się naprawić ?

Czy da się ją dokupić, może ktoś ma jakieś źródło ?

Może da się ją w jakiś sposób wyeliminować i wykorzystać pozostałe podzespoły wzmacniacza ?

Czy da się z tym cokolwiek zrobić poza wrzuceniem do kosza ?

Wzmacniacz to SONY MHC-EX5



Pozdrawiam.

Link to comment
Share on other sites

Zamieść fotkę od strony druku.Dokładne wszystkie pęknięcia.Zaraz do kosza.W szpitalu tak nie rezygnują z pacjenta.Musisz sprawdzić przejścia na wszystkich ścieżkach.Trzeba było go nie podłączać od razu tylko zajrzeć do środka bo przez takie pęknięcie jeśli nie uszkodziło elektroniki to włączenie napięcia już mogło poczynić straty.Ale tego to nie wiemy...

Link to comment
Share on other sites

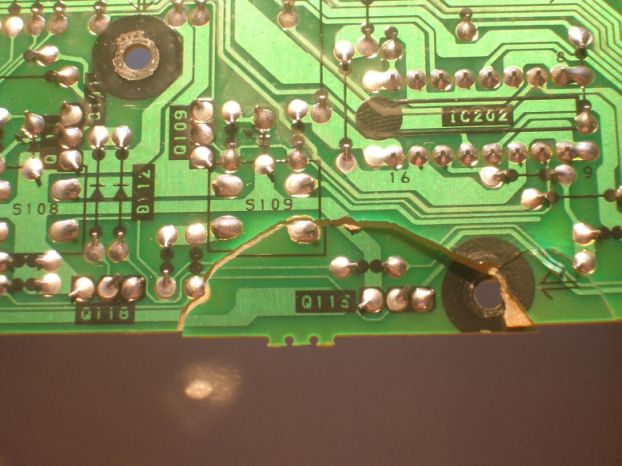

Oto fotki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-26323-100008165 1270140441_thumb.jpg

post-26323-100008166 1270140441_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Guest traxman

(Konto usunięte)

"rany powierzchowne" jeżeli nie połamało elementów top można to spokojnie naprawić przy pomocy kilku cm drutu i ewentualnych usztywnień z doklejonego laminatu w miejscu śrub - inną kwestią jest wspominana wcześniej możliwość uszkodzenie elementów po włączeniu zasilania na taką płytkę

Link to comment
Share on other sites

Co do kleju to się nie wypowiem.Może ktoś bardziej kompetentny się wypowie.Po sklejeniu będzie potrzebny miernik taki z brzęczkiem. Za około 20pln kupisz.Lutownica,cyna,kalafonia,trochę spirytusu,i cieniutkie druciki z kabli głośnikowych i do roboty.Jeśli wcześniej nie lutowałeś to poczytaj było na forum i ważne trenuj najpierw na jakimś złomie a do takiego sprzętu delikatnie.

Link to comment
Share on other sites

Nie wygląda to tak źle od strony PCB. Trochę żmudna robota, ale da się to uruchomić. Problemem mogą być potencjometry które po takim strzale będą do wymiany... I trzeba maksymalnie usztywnić naprawiane miejsca bo pewnie płytka jest jedynym elementem mocowania potencjometrów.

Link to comment
Share on other sites

edison



Nie wygląda to tak źle od strony PCB. Trochę żmudna robota, ale da się to uruchomić. Problemem mogą być potencjometry które po takim strzale będą do wymiany...



Robota żmudna fakt.Potencjometry zawsze można sprawdzić miernikiem.



Ale po wszystkim radość że to pierwszy naprawiony sprzęcik bezcenna.Sklej to pcb,polutuj i odpal.Jeśli zadziała to super jeśli nie to serwisówka i miernik w rękę i sprawdzasz co jest nie tak.Do dzieła:)

Link to comment
Share on other sites

Przede wszystkim wylutuj niektóre elementy znajdujące się tuż przy pęknięciach, następnie starannie poklej wszystkie kawałki dobrym klejem cyjanoakrylowym. kolejny etap to zakup szczytówki od wędki z włókna szklanego. Tę szczytówkę potnij na kilkucentymetrowe kawałki i ich końcami zeskrob soldermaskę w okolicach pęknięć. jak już będziesz miał czystą i lśniącą miedź na wierzchu to pokryj ją kolafonią i pocynuj (pobiel - to się tak kiedyś nazywało). Kolejny etap to lutownica z jak najcieńszym grotem i łączenie przerwanych ścieżek układając na nich cienki drucik (jedno z włókien kabelka, tzw. linki).

Jeśli włókna są z niecynowanej miedzi to trzeba je przygotować. Polega to na pocynowaniu ich poprzez przeciągnięcie w zanużonej w kalafonii roztopionej kropli cyny, oczywiście ma tam się również znaleźć grot lutownicy - ale to chyba jasne.

Jak już na wszystkie przerwane ścieżki naniesiesz takie druciki to umyj cały moduł w bezbarwnym denaturacie lub lepiej w izopropanolu i wysusz.

Polecam używanie lupy a na koniec przedzwonienie omomierzem na okoliczność przerw i zwarć.

Twoją płytkę oceniam jako bardzo łatwą do naprawy.

Ciesz się, że nie ma tam procesorów smd i wyświetlacza.

Powodzenia. (:

Link to comment
Share on other sites

Proponuję zacząć od zdarcia farby z uszkodzonych ścieżek. Następnie pobielenie i wlutowanie na powierzchni ścieżek drutów/drucików o średnicy dopasowanej do szerokości ścieżek. Można też przed lutowaniem pokleić połamane elementy płytki. W miejscach otworów do mocowania płytki proponuje po stronie elementów wkleić cienkie, szerokie podkładki z tworzywa lub stali. Po tych zabiegach pozostaje sprawdzić drożność i czy nie ma zwarć oraz fizycznych uszkodzeń elementów elektronicznych. Dla pewności można przelutować elementy w pobliżu uszkodzeń.

Link to comment
Share on other sites

Płytka poklejona, ścieżki polutowane.

Wszystko sprawdziłem brzęczkiem, czy są połączenia i czy nie ma zwarć. Jest git.

Świecą się diody, wzmacniacz się odpala, ale dalej brakuje dźwięku.

Po podłączeniu kolumn nie ma reakcji, nawet przy włączaniu nie ma tego charakterystycznego puknięcia z kolumny. Sprawdziłem też wszystkie bezpieczniki. Dźwięk z wyjścia słuchawkowego jest.



Jakiś pomysł co i jak dalej sprawdzić ? Jak szukać usterki ?

Link to comment
Share on other sites

"poszukaj przekaźnika od kolumn i usterki w jego najbliższej okolicy"

Jak może wyglądać ten przekaźnik i jak wykryć usterkę ?



"jednorzędowy 8-pinowy uPC1237HA"

ok, będę szukał wszystkiego co ma 8 pinów...



"Sprawdzałeś połączenia na tym uszkodzonym pcb a to na którym jest końcówka mocy?A biała taśma ok?Potencjometry?"

biała taśma ok, potencjometry też wydają się sprawne, a pcb... najpierw muszę się dowiedzieć co to jest i jak to znaleźć.



No dobrze. Wasza chęć pomocy jest odwrotnie proporcjonalna do mojej wiedzy i doświadczenia z zakresu naprawy sprzętu rtv. Generalnie chciałbym sprawdzić wszystkie potencjalne uszkodzenia, ale podstawowe pytanie brzmi "jak?". W komputerze sprawa jest prosta - wymieniasz uszkodzone podzespoły szukając co padło. Przy lutowaniu ścieżek też było ok, sprawdzić brzęczkiem czy przewodzą i czy nie ma zwory. Teraz przy szukaniu dalszych uszkodzeń nie jest już tak hop siup. Generalnie potraktujcie akcję bardzo hobbystycznie, gra może się okazać nie warta świeczki biorąc pod uwagę niską cenę jaką zapłaciłem za ten "nie sprawdzony" (tu pozdrawiam sprzedawcę) wzmacniacz. Teraz podchodzę do tego bardziej ambicjonalnie chcąc pokazać że nie zachowałem się jak kompletny idiota dokonując takiego zakupu i staram się naprawić to pomimo braku doświadczenia. Ze ścieżkami i płytką się udało więc kto wie. Naprowadźcie mnie tylko na sposób wyszukiwania uszkodzeń.



Pozdrawiam

Link to comment
Share on other sites

1w to złącze wchodzi biała taśma.sprawdź brzęczkiem czy nie jest uszkodzona

2 to jest przekaźnik od załączania kolumn

3czy na tej płytce jest wszystko ok?nie ma żadnych pęknięć?sprawdzałeś ja pod tym kątem miernikiem i brzęczkiem?

4dioda prostownicza puszcza napięcie?sprawdź wszystkie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Czy przy podłączonych kolumnach i włączonym wzmaku jak dotykasz połączeń potencjometru głośności to słyszysz buczenie w głośnikach?

Generalnie to nawet bez podłączonych kolumn powinieneś po kilku sekundach od włączenia wzmaka usłyszeć kliknięcie przekaźnika.

Ja na Twoim miejscu odkręciłbym całą płytę od obudowy i wszystko wyjął na zewnątrz, przypuszczam, że możesz mieć jeszcze pęknięcie na płycie głównej, szukaj w okolicy śrub mocujących i przy dużych, ciężkich elementach wlutowanych w płytę, np. główne elektrolity.

Link to comment
Share on other sites

Biała taśma jest OK

Przekaźnik od załączania kolumn mogę sobie tylko pooglądać, wizualnie OK

Płytka sprawdzona brzęczkiem, brak pęknięć.

Diody puszczają napięcie.



Nawet jak podłączyłem wzmacniacz do sieci z odkręconą obudową nie ma kompletnie żadnego dźwięku przy włączaniu, wyłączaniu. Diody się świecą i zmieniają przy przełączaniu źródeł i innych opcji.

Zaczynam się poddawać...

Link to comment
Share on other sites

Na ostatnim zdjęciu przed przekaźnikiem i lekko po lewej jego stronie masz jednorzedowy scalak. Odczytaj jego symbol. Jeśli jest to uPC1237 to sprawdź czy jest napięcie na 8 nodze, jak masz zasilanie to spróbuj zewrzeć 6 nogę do masy - powinien kliknąć przekaźnik.

Nie ma co się łamać - zobaczysz, że sprawa jest prostsza niż myślisz.

Link to comment
Share on other sites

Napięcia na kostce uPC1237 powinny być z grubsza takie jak w MHC-EX50:



1,2,3,5 -> 0V

4 -> 3,9V

6 -> 0,7V

7 -> 2,2V

8 -> 3,3V



Potrzebny miernik uniwersalny ;-)



Uszy do góry! Jeżeli masz głos na słuchawkach, to tylko przekaźnik dzieli Cię od zagrania na kolumnach.

Link to comment
Share on other sites

Jednorzędowy scalak i którym pisał Robertinus ma symbol C1237HA China 9531AB073. Przeleciałem miernikiem wszystkie nóżki i na każdej z nich wartość napięcia AC skacze od 1,5 do 1,7 V w zależności czy trzymam miernik jedną czy dwoma rękami :). Gdzie szukać tej masy do której mam zewrzeć tą 6 nogę ? W gitarze masę mam na potencjometrach, tu brakuje mi podstawowej wiedzy.



"nr 1 jest przy ściętym rogu kości" - nie ma żadnego ściętego rogu, może to nie ta kość...



"czy przed przekaźnikiem załączającym wyjście jest sygnał z końcówki mocy"

Skoro przekaźnik to ta niebieska kostka to łatwo namierzyłem tylko wyjście sygnału do kolumn (na zdjęciu po prawej od przekaźnika). W które miejsca miałbym próbować podłączyć ten głośniczek aby sprawdzić ten sygnał z końcówki mocy ? Czy to chodzi o te kable na pierwszym planie przed miedzianą płytką na zdjęciu ?



Pracy nie spalę :)
