Witam!



Postanowiłem podzielić się z Wami doświadczeniami z budowy akustycznie zaadaptowanego pokoju. Przy projekcie skorzystałem z usług akustyka, którego dzieła już pojawiały się na tym forum. Pomieszczenie jest jednocześnie pokojem dziennym, więc zastosowane rozwiązania musiały być pewnym kompromisem. Dokonam także pomiarów, aby zobaczyć, co i jak wpływa na akustykę pokoju. Może wątek ten będzie dla kogoś inspiracją, może wspólnie zdobędziemy przydatną wiedzę.



No to zaczynam. :)



Punkt wyjściowy – pomieszczenie.



Jest to pokój o powierzchni 27 m2 z aneksem kuchennym, otwartym wejściem z korytarza oraz drzwiami na balkon i wejściem do drugiego pokoju.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

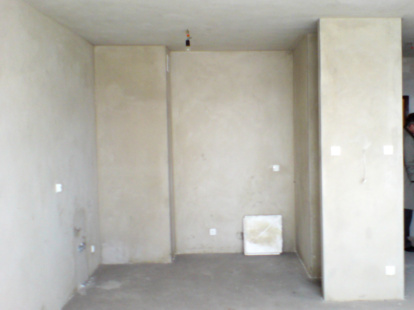

KSZTAŁT POMIESZCZENIA



Trzeba było zamknąć wszystkie otwory włącznie z aneksem kuchennym, więc został zamurowany :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6705-100008047 1270300689_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ze względu na rozmiar otworów zastosowałem drzwi przesuwne o szerokości 120 cm.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

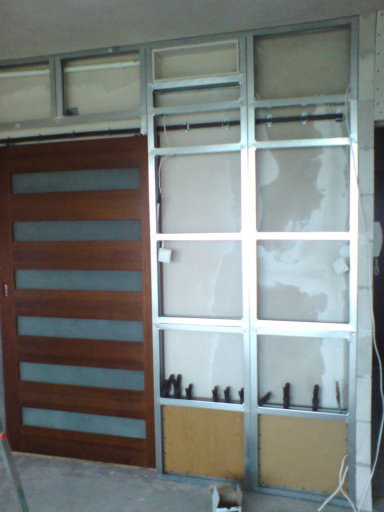

Drzwi zostały zabudowane konstrukcją z profili. Powstała następująca kanapka, zaczynając od strony drzwi:



3 mm HDF (zabezpiecza przed pyleniem wełny)

profile metalowe wypełnione pianką montażową i wełna mineralna 5cm

taśma piankowa 3mm

płyta Fermacell

10 mm kleju

płyta GK

warstwa tynku Goldband

warstwa tynku wykończeniowego



Zdjęcia z produkcji:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6705-100008043 1270302161_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

IZOLACJA AKUSTYCZNA



Niestety, po konsultacji z akustykiem okazało się, że aby uzyskać „pełną” izolację od sąsiadów trzeba by zbytnio ingerować w konstrukcję pokoju. Wprowadziłem więc tylko częściowe rozwiązania:



1. dodatkowa 2cm warstwa tynku cementowo-wapiennego na suficie + Goldband

2. do ścianki działowej poprzez kotwy została przykręcona drewniana kolumna (ukryta pod zabudową drzwi). To + Goldband spowodowało, że ścianka nie jest już takim bębnem jak na początku.

3. Pod podłogą z deski barlineckiej zastosowałem podkład Sempatap Sonofloor PF100

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ptyś, 3 Kwi 2010, 16:02



>IZOLACJA AKUSTYCZNA

>

>Niestety, po konsultacji z akustykiem okazało się, że aby uzyskać "pełną" izolację od

>sąsiadów trzeba by zbytnio ingerować w konstrukcję pokoju.



Będziesz urządzał dyskotekę?

Jestem Eszkimosem. Na Aktarktydzie jestem rebe

Link to comment
Share on other sites

ADAPTACJA AKUSTYCZNA



Tak, jak wcześniej pisałem, adaptacja będzie kompromisem: pomiędzy estetyką, a efektem akustycznym. Zastosowano więc elementy, które „wtopią” się w wystrój pokoju.



Będą to:



- ustroje pochłaniające na bocznych ścianach

- płaski ustrój na suficie

- łukowaty element na tylnej ścianie

- ustrój na tylnej ścianie w rogu pokoju

- ustroje zintegrowane z drzwiami szafy, która będzie stać przy tylnej ścianie

- dywan/wykładzina



Poniżej fragment projektu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No - przedsięwzięcie super = pozostaje serdecznie pogratulować i czekać na następne odcinki.

Kiedy przewidywany finisz?

Jestem Eszkimosem. Na Aktarktydzie jestem rebe

Link to comment
Share on other sites

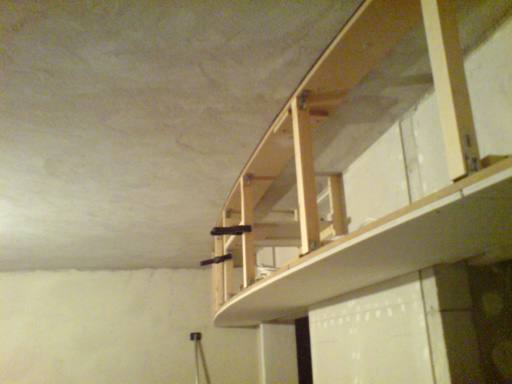

Zdjęcia z produkcji łukowatego ustroju:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6705-100008035 1270305148_thumb.jpg

post-6705-100008036 1270305148_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>skynyrd



Chciałem czuć się komfortowo słuchając muzyki w nocy. Rodzaj oświetlenia, które zastosuję nie wyklucza zrobienia dyskoteki :)



Dzięki za życzenia :) Prace są na finiszu, ale ile mi to jeszcze zajmie, to ciężko określić, ze względu na to, że prawie wszystko robię sam i to pierwszy raz w życiu :)



Pozdrawiam

Link to comment
Share on other sites

Przymiarki do budowy ustroju w rogu pokoju. Pan akustyk prosił, aby nie zdradzać szczegółów konstrukcyjnych, dlatego tylko takie zdjęcie. Panele będą pokryte tkaniną. Tu się jeszcze zastanawiam, czy mają się "wtopić" w otoczenie, czy będą jakimś elementem nadającym charakter pomieszczeniu (kolor lub grafika).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ptyś - drzwi masz miodzio, jak robiłem remont u siebie , zrobiłem wszystkie przesuwne chowane - 10 lat bez usterki i oszczedność miejsca.

Napisz trochę o pomiarach i przygotowaniu projektu.

Jestem Eszkimosem. Na Aktarktydzie jestem rebe

Link to comment
Share on other sites

Ptyś skoro wygłuszyłeś tylną ścianę to dlaczego wstawiłeś drzwi suwane które będą mocno przepuszczać dźwięk? Mam nadzieję, że te szyby nie będą "grały", bo te szyby są wstawione między formatki z MDFu i nie ma tam wypełnienia z akrylu czy silikonu.



Masz już zrobione te "coś" po środku pokoju w kształcie maski BMW?

Pozdrawiam Mirosław Andrejuk

Link to comment
Share on other sites

> skynyrd



O przygotowaniu projektu niewiele mogę powiedzieć, gdyż tym zajmował się akustyk. Nawet nie za bardzo wiem, co dany ustrój daje. :) Dlatego wpadłem na pomysł aby zmierzyć wpływ, jaki będzie dawała instalacja poszczególnych elementów, o czy wkrótce będzie w tym wątku.



Myślę, że nie zdradzając arkanów warsztatu akustyka mogę powiedzieć iż narożny ustrój składa się z 4 elementów, a każdy posiada otwory o innych wymiarach i rozłożeniu.



> L3VY



Drzwi mają zapewnić odpowiedni kształt pomieszczenia, zrobione są na zamówienie z litego drewna, a szyby ani drgną. Wbrew temu, co oczekiwałem, całkiem nieźle izolują , choć na pewno nie będzie tak, jak przy drzwiach „normalnych”. Tutaj jest kompromis pomiędzy estetyką, a akustyką.

Maski BMW jeszcze nie ma.



> Elberoth



Projekt jest przygotowany przez Audile, zainspirował mnie Twój wątek :)



Pozdrawiam

Link to comment
Share on other sites

Rzeczywiście na ostatnim zdjęciu lepiej widać drzwi i nie są to Boss Masonite z LM jak myślałem wcześniej.



Aczkolwiek bardzo podobne:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pozdrawiam Mirosław Andrejuk

Link to comment
Share on other sites

Sanowny Ptysiu - dziękuję za to, co zrobiłeś



nie mniej dawaj po kawałku projekt



ja nie szukam w nim wad;























0

Jestem Eszkimosem. Na Aktarktydzie jestem rebe

Link to comment
Share on other sites

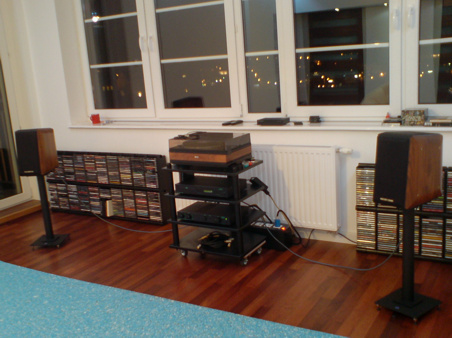

Przewiozłem już trochę gratów, więc niedługo zrobię pierwsze pomiary. Pokój jest pusty i na razie jedyną adaptacją jest element w kształcie łuku. Pogłos jest olbrzymi, dźwięk jest ostry i odchudzony. Ciekaw jestem jak to będzie wyglądać na wykresach.



Niebieskie coś na zdjęciu to 10mm Pianomat – podkład pod dywan. Wydaje mi się, że rozłożenie tego zmniejszyło trochę pogłos i uspokoiło dźwięk.



Na zdjęciu „system pomiarowy”. W internecie znalazłem program Room EQ Wizard, którego użyję do pomiarów. Teraz muszę poczytać co i jak mierzyć.



Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6705-100007555 1270900341_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ptyś, gratulacje! wygląda super.

Ja już niebawem, myślę, że w maju zacznę pracę nad swoim odłuchowym, o co prawda mniejszej pow. 15,5m2, ale myślę, że się uda i opłaci.

Planuję troche inne ustroje, ale w osobnym wątku też będę dzielił się przemyśleniami i być może zaczerpnę jakieś pomysły od Ciebie. Już widzę, że pianomat 10mm będzie wspólnym mianownikiem ;-)



Powodzenia w dalszych pracach!

Powrót po dłuższej przerwie...

Link to comment
Share on other sites

skynyrd, 12 Kwi 2010, 15:09

>ile kosztuje ten Pianomat i jakie rozmiary onego?



tanio dają, tanio ...

wystarczy pisać w googlach "pianomat cena" lub podjechać do dowolnego sklepu Komfortu.



ma to to też swoją stronę http:www.pianomat.pl

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...

Link to comment
Share on other sites

skąd przekonanie o kruszeniu? wyjaw, bo już miałem się pakować i lecieć do sklepu po 6m2 piąteczki czerwonej ;o)

... żeby był jakiś porządek i sens tego wszystkiego nieznanego i tajemniczego, stworzył człowiek bogów, osadził ich w miejscach niedostępnych i ich mocom oddał swój los ...
