Miernik pola elektromagnetycznego


Guest Cadam

Recommended Posts

Guest cadam

(Konto usunięte)

Poszukuję taniego miernika pola elektromagnetycznego wysokiej częstotliwości. Znalazłem urządzenia jak pod linkami poniżej. Jeśli ktoś ma doświadczenia z tego typu miernikami to proszę o poradę.



http://emfbusters.pl/produkty/pl/sprzat-pomiarowy/mierniki-hf/detektor-elektrosmogu-mw1-usysz-i-sam-zdecyduj/



http://emfbusters.pl/produkty/pl/sprzat-pomiarowy/mierniki-hf/miernik-hf32d-dla-atwej-oceny-ekspozycji-na-pola-wysokich-czstotliwoci/



http://www.introl.pl/katalog/przyrzady_przenosne/mierniki_pola/tes_92.html (nigdzie nie ma podanej ceny tego przyrządu więc jeśli ktoś wie ile ona wynosi to proszę o podzielenie się informacją)

Link to comment
Share on other sites

  • 1 year later...
Guest Cadam

(Konto usunięte)
  • 7 months later...
Guest Cadam

(Konto usunięte)

Podstawowe Pytanie co chcesz mierzyć ?



Promieniowanie elektromagnetyczne w postaci krótkich impulsów.







PS żeby otworzyć obrazek trzeba wyłączyć adblocka

Link to comment
Share on other sites

Widzę ze odpowiedzi idą ciężko

Odpowiedz mi na pytanie rozsądnie, sensownie i pełnym zdaniem - ano takim które dawało by jakiś sens.

Po pierwsze co mierzysz tą kartą ??? Jak gdzie to jest podłaczone w sieć jakaś antena w jakieś urządzenie ?

Bo jak na razie nic totalnie nie wiadomo ???

Jeśli mierzysz to sygnał w urządzeniu .... to potrzebny jest raczej oscyloskop + ...

Jeśli mierzysz w otwartej przestrzeni analizator widma.

Z tego co widać impulsy pojawiają sie eriodycznie co około 15-20ms (17,5ms?)

Żródłem takich impuls może być całe masa urządzeń .... nie będę szczelał bo to na razie bez sensu.

Tak czy siak zwykłym miernikiem pola tego nie zmierzysz :) jeśli to są eterowe (lub nie) zakłócenia do zmierzenia i odnalezienia żródła potrzebny jest raczej analizator widma aczkolwiek dla zwykłgo śmiertelnkia jest to urządzenie za drogie (urządzenie + antena) to kilkadzisąt tyś PLN.

Od bidy można to zrobić oscyloskopem albo jak ty kartą dzwiękową choć będziesz mógł co najwyżej zlokalizować źródło.



A więc czekam na informację jak to mierzysz co masz i gdzie podłaczone do tej karty.

Link to comment
Share on other sites

Guest Cadam

(Konto usunięte)

To co na rysunku zmierzyłem kartą dźwiękową podłączając do wejścia liniowego metr przewodu. Potem odfiltrowałem brum sieciowy w programie do obróbki dźwięku.

Wiem, że na dokładne zbadanie tych impulsów nie mam szans ale wystarczy gdy będę mógł określić miejsce skąd pochodzą. Czy można zrobić jakiś filtr który będzie przepuszczał tylko te impulsy a inne sygnały tłumił?

Link to comment
Share on other sites

aby uzyskać stosowną ostrą charakterystykę filtr x rzędu (x wzm operacyjnych) .... nie wiem czy ci się będzie opłacało to robić ...

Trzeba by wykombinować coś innego ... do tego problemu :)



ja bym to robił inaczej miałeś wykrywacz ...

Szukaj jakie urządzenie elektryczne to wytwarza .... on/off



takie szpilki to mogą być od zasilacza impulsowego (coś z nim nie tak)

Albo jakiegoś nadajnika....

bo raczej nie od tunera wzmacniacza radiowego (aczkolwiek)

Link to comment
Share on other sites

  • 1 month later...

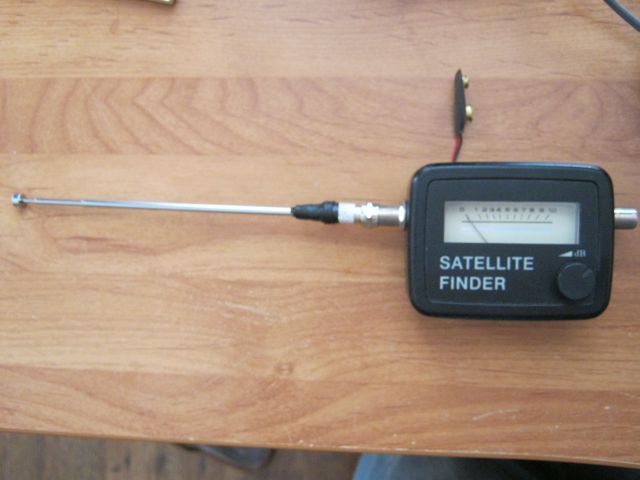

Oto sposób na prosty wskaźnik PM od ok 30 mHz- ok 5 GHz (zdjęcia) Zakresy zmieniamy dlugością anteny. "Miernik" wykrywa nadajnik na 145Mhz 300mW i anteną 1/4l z odlegeglosci ok 20m. telefon komórkowy - ok 2m. DECT - ok 1m Jedyną przeróbka jest podłaczenie zasilania z baterii.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
