DAC PCM1794 i inne 179x

[raven1985]

Skończ już Waść, wstydu sobie oszczędź.

A ty naucz się czytać zamiast głupkowato docinać.

"The DIR9001 needs an external amplifier if it is connected to a coaxial transmission line.

· The DIR9001 needs an external differential to single-ended converter, attenuator, etc., for general consumer

applications if non-optical transmission line is used.

8 Submit"



Zobacz też na dół strony 34 w nocie WM-a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

N0P/C0G chyba są wystarczająco dobre i mają małe wymiary. Foliowe się nie nadają mają dużą indukcyjność.





DIR9001 nie ma wbudowanego odbiornika SPDIF a WM ma.

10m to stanowczo za dużo dlatego nie działa.



"DIR9001 nie ma wbudowanego odbiornika SPDIF" - nie ma wzmacniacza, a WM posiada takowy jednak przy 10m jak pisał Waldek jest za słaby stąd ten bufor/wzmacniacz.Skoro sprawdzone to nie ma o co "kruszyć kopii" jak ktoś będzie chciał to obsadzi PCB a jeżeli nie ma takiej potrzeby to nie wlutuje .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

N0P/C0G chyba są wystarczająco dobre i mają małe wymiary. Foliowe się nie nadają mają dużą indukcyjność.





DIR9001 nie ma wbudowanego odbiornika SPDIF a WM ma.

10m to stanowczo za dużo dlatego nie działa.



DIR9001 JEST odbiornikiem SPDIF, tak jak i WM8804.

A przynajmniej były te DIRy, które montowałem w DACach :-)



Po drugie 10 może i za dużo, ale działa wraz z driverem na wspomnianym 74xxU04.



Może Ci chodzi o to, że WM przyjmuje natywny poziom napięć SPDIF a DIR potrzebuje wzmocnienia?

Ale DIR jako kośc jest scalonym odbiornikiem SPDIF.



czy ktokolwiek widział,kto kolwiek wie jak wygląda ten dac,albo sama jego pcb? bo zamówienia są na kota w worku:)



Tak.

Piotr_37 bo ma drugą z dwóch zamówionych płytek prototypowych oraz ja. :-)



A na serio - umieszczę zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

DIR9001 JEST odbiornikiem SPDIF, tak jak i WM8804.

A przynajmniej były te DIRy, które montowałem w DACach :-)



Po drugie 10 może i za dużo, ale działa wraz z driverem na wspomnianym 74xxU04.



Może Ci chodzi o to, że WM przyjmuje natywny poziom napięć SPDIF a DIR potrzebuje wzmocnienia?

Ale DIR jako kośc jest scalonym odbiornikiem SPDIF.



Przepraszam że się czepiałem wkręciło mi się że 04 to inwerter z wejściem shmitta :) Wtedy było by nieprawidłowo. Jak jest tylko wzmacniacz to nie mam sprawy.

10m to niby max. dystans dla standardowego łącza spdif.



O to mi oczywiscie chodziło WM ma wbudowany wzmacniacz i komparator który można (a nawet trzeba w przypadku podawania tam sygnału LVCMOS) pominąć. DIR nie ma jego we. akceptuje tylko poziomy TTL.

Teoretycznie przy podłączeniu odbiornika TOSLINK który ma wy. TTL też trzeba by przestawić ten bit w rejestrze. Ja dałem dzielnik dopasowujący poziom aby nie podłączać uP do WM-a.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Jak sprawa z generatorami 24,576 Mhz czy będą też we wspólnym zamówieniu ? dodatkowa lista ?, nie są niezbędne jednak jest przewidziana taka opcja na PCB i w przypadku DAC na AD1865 się sprawdził i warto dołożyć te kilka złotych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Nie mamy człowieka, który zajmie się zamówieniem, jeśli się znajdzie to jak najbardziej warto od razu ściągnąć generator/kwarce i pozostałe trudno dostępne kostki, w tym stabilizatory. Mnie udało się zdobyć cztery potrzebne układy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[trebor_m]

Nie mamy człowieka, który zajmie się zamówieniem, jeśli się znajdzie to jak najbardziej warto od razu ściągnąć generator/kwarce i pozostałe trudno dostępne kostki, w tym stabilizatory. Mnie udało się zdobyć cztery potrzebne układy.

Jak na razie nie ma płytek i ja przynajmniej nie wiem do końca czego szukać bo np. stablizatory:

ten -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy ten -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

podobnie odbiornik optyczny spdif torx ale jaki? obojętnie ?

Podobnie kondensatory, elektrolity ? Jakie jaki rozmiar, producent itp ? Poznałbym chętnie odpowiedź na te pytania. Dla większości jest to może oczywiste dla mnie nie . Byłbym wdzięczny za sugestie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

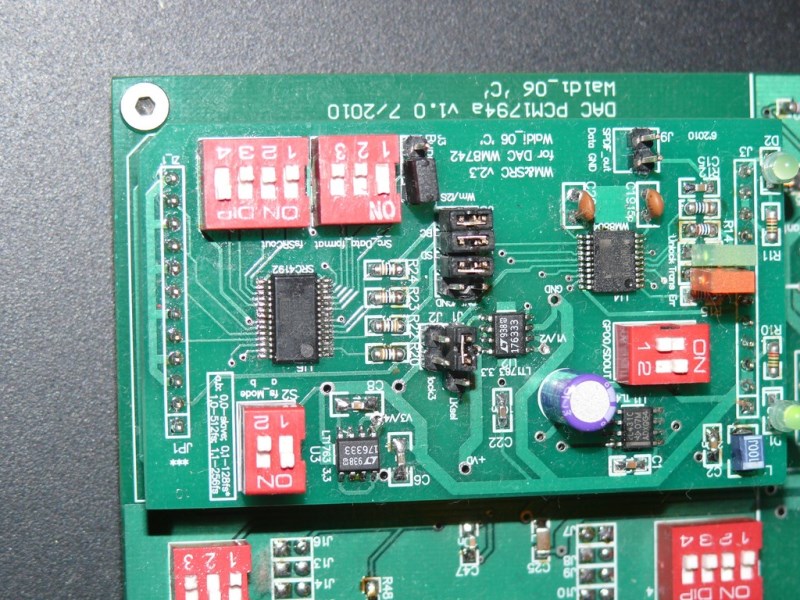

Dwie fotki tak na szybko ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Jak na razie nie ma płytek i ja przynajmniej nie wiem do końca czego szukać bo np. stablizatory:

ten -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy ten -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

podobnie odbiornik optyczny spdif torx ale jaki? obojętnie ?

Podobnie kondensatory, elektrolity ? Jakie jaki rozmiar, producent itp ? Poznałbym chętnie odpowiedź na te pytania. Dla większości jest to może oczywiste dla mnie nie . Byłbym wdzięczny za sugestie



Wiesz co?

Masz rację. Zrobię BOM, czyli spis elementów z potrzebnymi informacjami i go powieszę juz teraz.

Normalnie to wraz z płytkami wysyłałem zipa z potrzebnymi plikami, teraz przygotuję go wcześniej.



Piotr_37 dzięki za fotki, od czasu jak dzieci załatwiły mi aparat to sie "biję" z fotkami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

"Piotr_37 dzięki za fotki, od czasu jak dzieci załatwiły mi aparat to sie "biję" z fotkami. " nie ma sprawy , nie chciałem się wychylać z fotkami w sumie to Twój projekt, ale da się odczuć parcie zainteresowanych ;) stąd w/w foty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

<br />A ty naucz się czytać zamiast głupkowato docinać.<br />"The DIR9001 needs an external amplifier if it is connected to a coaxial transmission line./ble ble ble/

Naucz się czytać ze zrozumieniem noty katalogowe i to co inni piszą do Ciebie (także ja). Ja tylko widzę że napinasz się głupio broniąc swojej racji, nic więcej. Naprawdę nie wiem czemu to ma służyć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Witam Was wszystkich bardzo, to w zasadzie mój pierwszy wpis...

Jestem na max zainteresowany budową DAC, chcę cały zestaw audio oprzeć o konstrukcję DIY, źródłem dźwięku będzie komp (FLAC, CD) potem DAC, następnie GC + pre i kolumny lub lampa i słuchawki. Pracuję ~ 16 godzin przy kompie, więc jest to IMHO dobre rozwiązanie. Ale do rzeczy. Bardzo Was proszę o opublikowanie kosztorysu płytek, części, ew. schematu. Na pewno dopiszę się do zamówienia, chcę tylko wiedzieć wcześniej w co wchodzę. Super, że są osoby, którym chce się to wszystko ciągnąć. Dzięki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robsmok]

:)

hmm

to chyba wymieniłeś wszystkie możliwe urządzenia jakie mogą wystąpić w torze audio :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[waldez]

Dwie fotki tak na szybko ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Cześć Piotr,

mam pytanie do zdjęcia, rezystory to mmelf0204 ?



Pozdrawiam,

Waldek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[trebor_m]

Mam kolejne pytanie i myślę że najważniejsze :) Są już uruchomione dwa przetworniki - jakie pierwsze wrażenia odsłuchowe, jak grają. Oczywiście że siłą rzeczy będą to wrażenia subiektywne. Ale jak się zastanowić to prawie że nie istnieje obiektywna opinia co do brzmienia. Każdy ma swoje upodobania i przyzwyczajenia. Ale jestem ciekaw porównań i pierwszych opinii. Myślę że nie tylko ja :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Mam kolejne pytanie i myślę że najważniejsze :) Są już uruchomione dwa przetworniki - jakie pierwsze wrażenia odsłuchowe, jak grają. Oczywiście że siłą rzeczy będą to wrażenia subiektywne. Ale jak się zastanowić to prawie że nie istnieje obiektywna opinia co do brzmienia. Każdy ma swoje upodobania i przyzwyczajenia. Ale jestem ciekaw porównań i pierwszych opinii. Myślę że nie tylko ja :)



u mnie gra na pasywnym rezystorze więc dynamika mniejsza niż na PCM1704, za to wyjście prądowe ma taka moc, że wymaga mniejszego wzmocnienia na pre,



dla mnie 1794 jest czysty tak samo jak 1704, za to bardziej sterylny od 1704, jest mniej "fikuśny" niż Wolfson41, i bardziej chłodny niz Wolfson42.

W głośnych utworach wielobitowce AD1865 i 1704 to "całkiem" co innego niz d-s'y czyli 1794, Wolfsony, Crystale.



Dla jasności - róznice sa małe i subtelne, ale na tyle wyraźne, że podczas grupowego odsłuchu wszyscy zebrani wybrali 1704 w zamian za Wolfsona 41kę,



Sadzę , że 1794 będzie wdzięczny dla lampiarzy z uwagi na duży prąd i zdolność do dodania harmonicznych (w celu zmiekczenia).







Uwaga

w watku z zamówienie podana jest cena płytek. Płytki będą jutro zamawiane.





Ferb - przecież dla Ciebie nie ma rzeczy nie mozliwej , a przynajmniej dla twojego imiennika - hahaha,

jak cokolwiek chcesz robić DIY to Musisz czytać całe watki, nawet jak są lekko nudne.



napewno relacja jakość/cena w DIY jest najlepsza, a najtrudniejszym elementem jest obudowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Cześć Piotr,

mam pytanie do zdjęcia, rezystory to mmelf0204 ?



Pozdrawiam,

Waldek.



Tak MMELF02204 od sprzedawcy P_i_o_t_r_N (All....) ,brałem sporo od niego i zero problemów.



Co do pytania Trebor_m, DAC szybki i dynamiczny pomimo pasywnej konwersji, detaliczny fajnie zgrał się z klonem Lehmann,a i AKG240 Monitor, jeszcze nie dawałem stopnia lampowego ale w najbliższym czasie to nadrobię i podzielę się wrażeniami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

:)

hmm

to chyba wymieniłeś wszystkie możliwe urządzenia jakie mogą wystąpić w torze audio :)



...he he - oczywiście chodzi mi o kosztorys wykonania DAC'a którego tyczy się ten wątek, pozostałe tematy będę "męczył" w innych postach.

DAC jest pierwszym stopniem po PC, i od niego chcę zacząć.

Nie wymieniłem wszystkich elementów, jeszcze przedwzmacniacz gramofonowy musze zrobić, winyle też mam:)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

Naucz się czytać ze zrozumieniem noty katalogowe i to co inni piszą do Ciebie (także ja). Ja tylko widzę że napinasz się głupio broniąc swojej racji, nic więcej. Naprawdę nie wiem czemu to ma służyć.

Myliłem się do czego się przyznałem.

Noty katalogowe czytać ze zrozumieniem umiem.

WM ma wbudowany wzmacniacz i komparator na SPDIF aby mógł bezpośrednio odbierać sygnał spdif o standardowym poziomie 0.5Vpp ten wzmacniacz można pominąć ustawiając odpowiedni bit w rejstrze wtedy wejście akceptuje tylko poziomy LVCMOS i tak powinno się zrobić w przypadku gdy do wejścia podłącza się np. odbiornik TOSLINK. Tego w nocie wprost nie piszą ale jest raczej logiczne nie ?



DIR9001 akceptuje tylko sygnały TTL i aby mógł poprawnie odbierać standardowy 0.5Vpp sygnał potrzebny jest zewnętrzny wzmacniacz i komparator.

Dodanie takiego układu do WM było by błędem dlatego się przyczepiłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

...

DIR9001 akceptuje tylko sygnały TTL i aby mógł poprawnie odbierać standardowy 0.5Vpp sygnał potrzebny jest zewnętrzny wzmacniacz i komparator.

Dodanie takiego układu do WM było by błędem dlatego się przyczepiłem.



Odpowiem przewrotnie - w nocie nie jest napisane, że to błąd :-)

wykonałem na jednej płytce taki układ i zadziałało, nic nie stoi na przeszkodzie aby zmniejszyć wzmocnienie poprzez zmianę stosunku rezystorów przy tych bramkach.



powtarzam : dla WM8804 wejście z LVU04 jest zapasowym wejściem, dla tych co nie dadzą rady na wejściu bezpośrednim do WMa,

skoro jest miejsce na płytce, to lepiej aby był zapas, niż go brakowało,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

"to lepiej aby był zapas, niż go brakowało" no właśnie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

W załączeniu BOM, czyli spis elementów z oznaczeniami i obudowami.

Doadałem też troche uwag montażowych dla mniej doświadczonych w SMD



edit

no cóż

tego formatu nie mozna załączyć więc zapodaje linka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Niestety plik jest chwilowo niedostępny:(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Niestety plik jest chwilowo niedostępny:(



mi się otwiera bez logowania

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marvel]

Moim oczom tez ukazuje sie piękny napis: "Niestety plik jest chwilowo niedostępny".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marcin-utopia]

<p><strong>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

> piotr_37, Waldi_06

> MMELF02204 od sprzedawcy P_i_o_t_r_N



Panowie, BOM zawiera sporo informacji o elementach, ale wzmianka o rezystorach MMELF skłoniła mnie do zapytania:

- jakie zalety mają te MMELF-y, bo montaż bedzie ciut trudniejszy niż klasycznych rezystorów,

- czy któreś elementy mają istotne znaczenie dla brzmienia i wtedy warto kupić coś lepszego (ale co i skąd)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

> piotr_37, Waldi_06

> MMELF02204 od sprzedawcy P_i_o_t_r_N



Panowie, BOM zawiera sporo informacji o elementach, ale wzmianka o rezystorach MMELF skłoniła mnie do zapytania:

- jakie zalety mają te MMELF-y, bo montaż bedzie ciut trudniejszy niż klasycznych rezystorów,

- czy któreś elementy mają istotne znaczenie dla brzmienia i wtedy warto kupić coś lepszego (ale co i skąd)?



Są lepszej jakości od typowych SMD (,metalizowane, 1%, Beyschlag ). Po co potem się zastanawiać czy można było lepiej ;) a z lutowaniem nie jest tak źle.

- czy któreś elementy mają istotne znaczenie dla brzmienia i wtedy warto kupić coś lepszego (ale co i skąd)?

Zwrócić uwagę na elementy w otoczeniu PCM1794 ,kondensatory oraz rezystor konwersji (jeżeli pasywka lub lampa)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

> piotr_37, Waldi_06

> MMELF02204 od sprzedawcy P_i_o_t_r_N



Panowie, BOM zawiera sporo informacji o elementach, ale wzmianka o rezystorach MMELF skłoniła mnie do zapytania:

- jakie zalety mają te MMELF-y, bo montaż bedzie ciut trudniejszy niż klasycznych rezystorów,

- czy któreś elementy mają istotne znaczenie dla brzmienia i wtedy warto kupić coś lepszego (ale co i skąd)?





Tak jak Piotr napisał - są lepsze bo metalizowane, spokojnie można kupić 1% i 0.1%.

Lutuje sie je wg mnie lepiej, a nie gorzej.

I najważniejsze - można je wielokrotnie używać, o zwykłych tego sie nie da powiedzieć.



Acha i jeszcze jedno - mozna wstawić dowolny SMD typu 1206.



Nie ma tu żadnego podtekstu - kupuję takie tesiemkami i już.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[homodelfinus]

Mam namiary na te elementy w Polsce. Będą pasować?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

za 4,69zł netto/szt min zamówienie 5szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

za 31,38zł netto/szt

oraz SN74LVU04ADG4 za 0,74zł netto/szt min 10szt

można zrobić zamówienie forumowe

podejdą pod projekt?
