First Watt B1 buffer / pre-amplifier NOWY forumowy projekt

[Waldi_06]

Lista na PCB do B1 i selektora



1. StereoMac - selektor 1szt / B1 1 szt

2. piotr_37 - B1 1szt.

3. stmaniak - B1 1szt.

4. mgr321 - selektor 1szt. / B1 1 szt.

5. Waldi_06 - B1 2szt / jakby co to trany min 2kpl

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Witam, a jaka jest orientacyjna cena. Selektor biorę, ale B1 poszukam (zrobię) jednak w wersji zasilaniem symetrycznym. Chociaż, zależy też od ceny...



>Lista na PCB do B1 i selektora

>

1. StereoMac - selektor 1szt / B1 1 szt

2. piotr_37 - B1 1szt.

3. stmaniak - B1 1szt.

4. mgr321 - selektor 1szt. / B1 1 szt.

5. Waldi_06 - B1 2szt / jakby co to trany min 2kpl

6. barmanekm - selektor 1szt / B1 - 0 szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Chodziło mi o kondensatory w torze sygnałowym. 1 i 10 uF. Jakie mają być ich rozmiary?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

foksik

posłałem PW w tej sprawie

fajnie gdyby były pady uniwersalne, pod BGN, pod jakieś wimy, i pod osiowe MKP Jantzen, , Solen, Mundorf itp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

OK, ale chodzi o to jakie największe kondensatory przewidujecie czy 23x33mm (SCR MKP 10uF/250V)wystarczy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

26x37 --> 10uF Mundorf M Cap

13x26 --> 1uF Mundorf M Cap



wyższe serie są jednak większe, ale cenowo chyba już poza zasięgiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

47x70 --> 10uF Jantzen Audio Z-SilverCap i Z-Superior

19x43 --> 1uF Jantzen Audio Z-SilverCap i Z-Superior

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

ja osobiście wolę od Jantzen -ów SCR-y,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

niech ktoś jeszcze coś napisze odnośnie preferowanych kondensatorów może, ale wydaje mi się Mundorfy by były w sam raz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

> Foksik

Pliki na @

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

A co wy na to żeby sam stopień wzmocnienia zrobić na takich malutkich płytkach wpinanych w płytę główną tak jak to jest w X Passach? Łatwo by było przerabiać preamp na jakiś zupełnie inny w razie potrzeby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Ale nie ma to chyba sensu w przypadku tego prostego układu.Najlepsza opcja to prosta płytka z jednym wej. i wyjściem (oczywiście stereo ) można go wtedy stosować w różnych układach np.DAC, jak ktoś będzie chciał może zastosować selektor plus potek i ma preampa w pełni funkcjonalnego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

a co by miało być płytą główną w tym przypadku? co by się na niej znalazło?

chyba prostota tego układu i ew zaproponowana uniwersalność PCB powinny wystarczyć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Większośc powierzchni płytki zajmą kondensatory, potencjometr, no i chyba zasilacz. Sam obwód bufora to pchła na psie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

>Foksik

Podoba mi sie pomysł wpinanej płytki, a gdyby tak jeszcze zaprojektowac dwie rózne małe , odłamywane płytki na buf i prosty pre na fecie, to byłoby super.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

Uważam, że z tą wpinaną płytką jest to bardzo dobry pomysł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Pierwsza wersja projektu gotowa. Mam nadzieję, że odpowiada waszym oczekiwaniom. Dam sobie tydzień na wymyślenie poprawek i możemy zamawiać produkcję.



Tak mają wyglądać płytki, na początek płytka z gniazdami i selektorem. Jako jedyna wymaga druku dwustronnego ze względu na montaż gniazd RCA. Przełącznik jest czteropozycyjny i ma trzy sekcje. Jedną znich wyprowadziłem na osobną listwę więc będzie ją można wykorzystać do ewentualnego odczytywania położenia przełącznika. Rezystory przy gniazdach wyjściowych (R9, R10) dublują te na płycie głównej, można lutować tylko jedną parę gdzie się chce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

:-) świetne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Płyta główna, nie wiem czy nie zaszalałem za bardzo.

Przyjmuje płytkę z układem aktywnym wpinaną w dwa dziesięciopinowe gniazda. Sama zawiera kondensatory i potencjometr (wchodzi Alps RK18, RK27 i PIHER 6PSO...). Kondenstory wejściowe 15x33mm rozstaw wyprowadzeń od 5mm do 27.5mm, wyjściowe 20x43mm raster od 5mm do 37.5mm. Chyba wystarczy.



Na oryginalnym schemacie jest tylko to co na czarno. Od siebie dorzuciłem:

- prostownik i kondensatory (na zielono),

- symetryczne zasilanie (gdyby ktoś chciał wstawić płytkę z takim układem, na przykład na OPA) ze stabilizatorem napięcia(+ i -) z passa X0 (na niebiesko),

- przekaźnik zwierający wyjście do masy w celu wyciszenia stuków podczas załączania przedwzmacniacza, wzięty z AlephOno ( też na niebiesko).



Nie wiem. Może te dodatki jednak wywalić i wstawić tylko złącze do zewnętrznego zasilacza? Płytka byłaby wtedy o jakiś centymetr mniejsza. Chciałbym zrobić płytki, które pozwolą na łatwe eksperymentowanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

>Foksik, 4 Maj 2010, 01:14

Na centymetrze nie przybędzie ,a tak jak zrobiłeś jest o.k zawsze można odpuścić jeżeli komuś nie odpowiada dodatkowe układy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

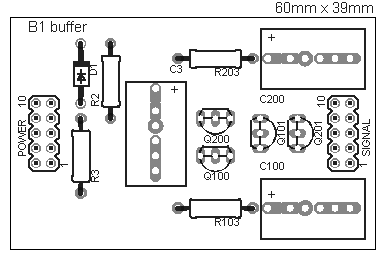

A na koniec płytka z buforem.



Można ją wykorzystać w innych konstrukcjach dlatego zrobiłem miejsce na kondensatory wejściowe. Niewiele go jest ale jakiś BG-N się zmieści. Po wpięciu płytki w gniazda na płycie głównej kondensatory wejściowe na małej płytce są zwierane i nie mają wpływu na działanie układu. W takiej sytuacji można ich tam nie lutować.



Płytka zawiera tę część układu która na schemacie jest na czarno, to co szare jest na płcie głównej.



Prawe gniazdo od góry (po dwa piny):

- wejście kanału lewego,

- wejście kanału prawego,

- masa sygnałowa,

- wyjście kanału lewego,

- wyjście kanału prawego.



Lewe gniazdo od góry (po wa piny):

- zasilanie +18V,

- kondenstor napięcia polaryzacji bramki,

- masa zasilania,

- pozostałe nie używane (źródło napięcia ujemnego).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

A dlaczego nie robicie wersji zasilanej symetrycznie, a co za tym idzie bez kondów w ścieżce sygnału?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Bo:

a) Tak Nelson to wymyślił.

b) I tak byłby problem z pojawianiem się stałej składowej na wyjściu.

c) Pass nawet w preampach zasilanych symetrycznie daje na wyjściu kondenstory.

d) Przecież wystarczy tylko zmodyfikować tą małą płytkę i możesz sobie zbudować wersję symetryczną, płyta główna podaje napięcie symetryczne.

e) ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

A jak ktoś bardzo potrzebuje wzmocnić sygnał napięciowo może sobie wstawić na przykład płytkę z Burr-Brownem OPA-2134 :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kjeld]

Lista na PCB do B1 i selektora



1. StereoMac - selektor 1szt / B1 1 szt

2. piotr_37 - B1 1szt.

3. stmaniak - B1 1szt.

4. mgr321 - selektor 1szt. / B1 1 szt.

5. Waldi_06 - B1 2szt / jakby co to trany min 2kpl

6. barmanekm - selektor 1szt / B1 - 0 szt

7. kjeld - selektor 1szt. / B1 1 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

Foksik, 4 Maj 2010, 01:28

A nie można by odsunąć dwóch rezystorów bardziej do krawędzi ? jeżeli zastosuje się dłuższe kondensatory np.rosyjskie teflony to było by miejsce, pady mogą zostać tak jak są .Miej więcej jak na rys. poniżej :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stereoMac]

piotr_37, 4 Maj 2010, 01:55



>Foksik, 4 Maj 2010, 01:28

> A nie można by odsunąć dwóch rezystorów bardziej do krawędzi ? jeżeli zastosuje się dłuższe

>kondensatory np.rosyjskie teflony to było by miejsce,



ja bym nie ruszał, a rez. można wlutować od spodu

Foksik - ŚWIETNY PROJEKT - po prostu REWELACJA!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

>Lista na PCB do B1 i selektora

>

>1. StereoMac - selektor 1szt / B1 1 szt

>2. piotr_37 - B1 1szt.

>3. stmaniak - B1 1szt.

>4. mgr321 - selektor 1szt. / B1 1 szt.

>5. Waldi_06 - B1 2szt / jakby co to trany min 2kpl

>6. barmanekm - selektor 1szt / B1 - 0 szt

>7. kjeld - selektor 1szt. / B1 1 szt.

>8. Demasked 75 - selektor 2szt. / B1 2 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaco2346]

>Lista na PCB do B1 i selektora

>

>1. StereoMac - selektor 1szt / B1 1 szt

>2. piotr_37 - B1 1szt.

>3. stmaniak - B1 1szt.

>4. mgr321 - selektor 1szt. / B1 1 szt.

>5. Waldi_06 - B1 2szt / jakby co to trany min 2kpl

>6. barmanekm - selektor 1szt / B1 - 0 szt

>7. kjeld - selektor 1szt. / B1 1 szt.

>8. Demasked 75 - selektor 2szt. / B1 2 szt.

>9. jaco2346 - selektor 1szt. / B1 1 szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Zwracam uwagę, że kondensatory C100 i C200 są zdublowane. Normalnie na małej płytce ich nie lutujemy. Wstawiłem je tam tylko dla tych, którzy chcieli by tej małej płytki użyć w jakimś innym układzie na przykład na wyjściu DACa czy w jakimś innym jeszcze projekcie.
