Nietypowy kabel do mini wieży GPX S7095 - potrzebna pomoc

[Bartello]

Poszukuje CONTROL CABLE do sprzętu GPX S7095 (załączone zdjęcie), ponieważ zgubiłem go podczas przeprowadzki. Może wie ktoś jak nazywa się tego typu kabel, bo nie wiem nawet jak tego szukać w internecie lub o co pytać w sklepie nie nosząc sprzętu ze sobą.



Wiem, że to stary sprzęt, ale ma naprawdę bardzo dobry dźwięk, więc będę wdzięczny za wszelką pomoc!



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcins737]

nie wiem jaki to kabel ale podjedź do sklepu elektronicznego z klockiem pod pachą - może dobiorą jakieś wtyki z takim samym rozstawem pinów , w najgorszym razie płaskie taśmy i polutować to na stałe

[Bartello]

Jakiś sklep w Warszawie godny polecenia?

[4fury4]

Wygląda jak wejście IDE/ATA w starszych komputerach. Czy taki kabel-taśma kompuyerowa nie pasuje? Podobną taśmę ma Harman Kardon MAS100, ale mniejszą.

[czolgista778]

Nie ATA tylko kabel do stacji dyskietek (Floppy) .

[Bartello]

ATA jest z pewnością szersza bo już porównywałem :), kabla do stacji dyskietek chyba nie, ale w domu takowych już nie posiadam...

[czolgista778]

Policzyłem piny i jednak też nie, kabelek do stacji dyskietek ma 17 pinów w rzędzie a ten którego potrzebujesz 15.

[marcins737]

obcina się zbędne piny... obcina wraz z kawałkiem wtyczki :)

[marcins737]

jak nic nie dobierzesz - kup kawałek taśmy komputerowej , kup piny luzem , poproś niech ktoś Ci to polutuje (lub zrób to sam) , piny zaizoluj zewnętrznie koszulką termokurczliwą , wepnij po kolei 30 przewodzików i ciesz się że działa :)

[pingwing]

Obetnij po prostu z taśmy IDE, albo dyskietkowej. Zapytaj w dużym serwisie komputerowym, dadzą Ci taśmę za darmo.

[kuli]

Witam,

może spróbuj takimi złączkami, są to kabelki cd-audio, podłącza się cd-rom z kartą dźwiękową, ja takimi dwoma miałem połączony tuner sony ze wzmacniaczem, aby działało sterowanie pilotem. Dostałem to w sklepie komputerowym za grosze. Widziałem też kiedyś taśmy takie jak IDE ale miały dwa rzędy po 3 piny, spróbuj poszukać na allegro albo w sklepach komputerowych. Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartello]

Dziękuje za wszystkie pomysły, zacznę od odcinania pinów, a jeśli nie będzie to działać spróbuję polutować...



Byłem dziś również w sklepie elektronicznym ze wszystkimi możliwymi kablami świata i nie mieli niestety, może warto pojeździć jeszcze po jakich typowych sklepach HiFi?!

[neomammut]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tu masz kable floppy, wtyczki są na zatrzaski, więc łatwo pozdejmujesz, wyjmij te piny których nie potrzeba, pilnikiem musisz wywalić środkowy kawałek, służy to do włożenia kabla z odpowiedniej strony (we wnęki środkowe, które masz nad otworami w klockach), następnie z jednej strony musisz przełożyć sekcję z pinami, która jest odwrócona, obetnij część końcówki, tak, żeby była odpowiednia ilość wejść i żeby się zmieściło w złącze. Jak już będziesz miał taki kabel, pamiętaj, żeby go dobrze włożyć, przy pierwszym pinie jest strzałka na wtyczkach. Jak włożysz strzałkami np do góry to będzie dobrze :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartello]

Niestety, albo uszkodziłem coś w taśmie podczas piłowania (odcinania zbędnych 10 z 30 pinów), albo wieża popsuła się w transporcie, bo na wyświetlaczu w minimalnym stopniu zrobiło się odrobinę jaśniej (tak jakby trochę mocy do niego dotarło i starał się coś pokazać :), lecz nie na tyle by w pełni się uruchomić. Walczyć dalej?

[neomammut]

Czekaj, kabel zrobiłeś jak trzeba? Ładnie weszło, bez oporów? Dobrze włożyłeś końcówki? Pin górny w jednym klocku połączony jest z pinem górnym w drugim klocku?

[Molibden]

Sprawdź czy wszystkie piny mają przejście, tzn. są ze sobą połączone - najlepiej omomierzem na niskim zakresie (200ohm).

[marcins737]

jeśli dobrze połączyłeś piny a producent tego nie skomplikował i połączenie idzie po kolei czyli 1 z 1 , 10 z 10 itd to powinno działać :/

[Molibden]

Bez rozwalania kabla producentowi ciężko byłoby zrobić taki przeplot, poza odwróceniem kolejności (bo tu wystarczy skręcić taśmię o 180 stopni i gotowe).

Nie wiemy też czy docelowe urządzenie jest wystarczająco sprawne by nim sterować.

[Bartello]

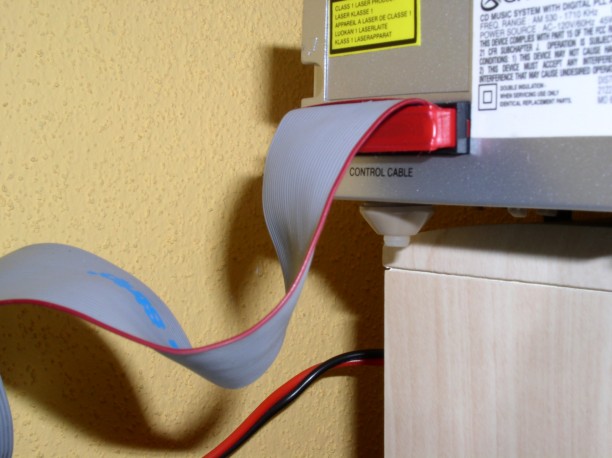

Zrobiłem wszystko jeszcze raz dokładnie i powoli, usunąłem zbędne resztki pinów, skleiłem dokładnie kabel taśma izolacyjną, włożyłem równo do końca do wieży mając na względzie którą stroną należy wkładać do góry i gotowe, wszystko świetnie działa! :) no może nie tak do końca.. bo jeszcze mi zginał pilot, ale może z tym też sobie jakoś poradzę :)



Jeszcze raz dziękuje wszystkim wypowiadającym się za pomoc!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[neomammut]

No to bomba! Co to w ogóle za wieżyczka?

[porlick]

Tania chińszczyzna, jakich jest masa na brytyjskim rynku. Zgadłem?

[Bartello]

Nie do końca :) ... Kupiłem ją ładnych parę lat temu w USA ( link do opisu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) w okazyjnej co prawda cenie (dokładnie nie pamiętam), ale "tanią" poza realną ceną chińszczyzną bym jej nie nazwał gdyż dźwięk ma nawet lepszy od podobnej (podobny rocznik i wygląd ~ 2004) ONKYO mojego znajomego :), a do teraźniejszych LG/Samsung etc. nie ma co porównywać (mówię oczywiście o sprzęcie mini - osobiście używam go w niewielkim pokoju sypialnym jako radio + wzmacniacz tv/dvd ).



Co do samej firmy GPX to jest to bardzo znana amerykańska firma działająca tylko na tamtejszym rynku, oczywiście w tej chwili produkująca wszystko w Chinach, ale konkuruje cenami i jakością dość z koreańczykami (swoją droga już pare lat nie byłem w US więc mogło coś się zmienić)...



Z ciekawostek jeśli ktoś oglądał Transformers to, w którejś części radio (boombox) GPX zamieniło się w "złego" robocika :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marcins737]

grunt że się udało :)

[neomammut]

Dzisiaj to nie ważne skąd, i tak china rządzi :) Dokładnie, grunt, że się udało!

[Seba78]

mam identyczną i nazywa się to Hitachi:) kupiłem za 5 funtów:) nową:)

[porlick]

O tym właśnie pisałem: będąc w UK, widziałem sporo bardzo podobnych wyrobów w zaskakująco niskich cenach. Nie robię sobie jednak z tego jaj, bo wykonanie przyzwoite: metalowa obudowa, waga też niczego sobie (nie licząc "kolumn" w wadze piórkowej). W sklepie i tak nie da się ocenić jakości dźwięku, ale na lepszych głośnikach jako 2-gi zestaw np w sypialni powinno to się sprawdzić.
