przedwzmacniacz lampowy na 6n16b kit avt


gupek

Recommended Posts

Witam!

Jest to mój pierwszy post , wię proszę o delikatne traktowanie.);



Sporo naczytałem się o wzmacniaczach i przedwzmacniaczach lampowych i sam zapragnąłem mieć coś takiego w domu. Lubię majsterkować więc chciałbym sam zbudować wzmacniacz i przedwzmacniacz. Zaczne od przedwzmacniacza. W AVT jest płytka prostego przedwzmacniacza lampowego z niskim zasilaniem 12-18V. jest bardzo prosty i powinienem być w stanie sam go polutować (lutownice mam). Jestem w posiadaniu lampki na niskie napięcie 6n16b i to właśnie ją chciałbym zastosować.

Co szanowni forumowicze myślą o tym pomyśle?

Czy ktoś już wykonał taki przedwzmacniacz, a jeżeli tak to jakie ma parametry i jaki jest w odsłuchu?

Po przedwzmacniaczu chciałbym zrobić wzmacniacz najlepiej na lampkach 6s19p, bo akurat takie mam.

Link to comment
Share on other sites

6n16p to jedna lampa.

6n16b to inna lampa.

Ta druga jest lutowana, pierwszą wkłada się do podstawki.

Wykonawca tego pre.. nie pomylił się.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

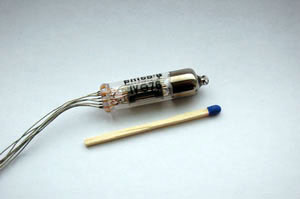

post-27844-100002933 1274976187_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie ma lampy o symbolu 6N16P. Znasz angielski? To poczytaj co facet pisze. Tą lampkę w okienku zostawił tylko dla ozdoby, a w wykonanym przez niego układzie pracują dwie lampki 6N16B. Zresztą nawet nie trzeba czytać tekstu, wystarczy uważnie pooglądać obrazki. Na przykład ten:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Angielski nie jest mi obcy i przyznaję się że nie przeczytałem artykułu a tylko pobieżnie obejrzałem obrazki.

Dziwi mnie tylko że nikt nie robił takiego przedwzmacniacza na takiej lampie. Wiele wzmacniaczy ze średniej półki pracuje na tej lampie.

Pozostaje mi tylko wykonać taki przedwzmacniacz samemu i pomierzyć go. Informacje podam na forum.

W drodze jest już płytka, za kilka dni będzie gotowy. Biorę się za kalkulator. Jednocześnie pracuję nad obudową i projektem samego wzmacniacza.

Link to comment
Share on other sites

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chyba że to nie jest średnia półka.

Link to comment
Share on other sites

Bardziej niż same elementy czy lampy gra aplikacja. A czy użyjesz 6N16B czy innych lamp, to rzecz drugorzędna, ważne żeby schemat był sensowny i dobrze podobierane punkty pracy lamp. Aczkolwiek te miniaturki z racji swoich lilipucich rozmiarów mogą być przydatne do lampizacji cedeków, a tam często panuje ciasnota w obudowach i trzeba się nagimnastykować żeby coś wcisnąć. Np. taka kambodża:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Pomiary wyszły całkiem dobre, w szczególności jak na układ lampowy, ale bez podania szczegółów są nic nie warte. Mógłbyś przedstawić schemat, lub przynajmniej jakie punkty pracy lampy, rezystory i kondensator na wyjściu masz? Osobiście chętnie stosuje 6111WA, bo mam ich zapasik.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Schemat jest na

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Jest to kit AVT.

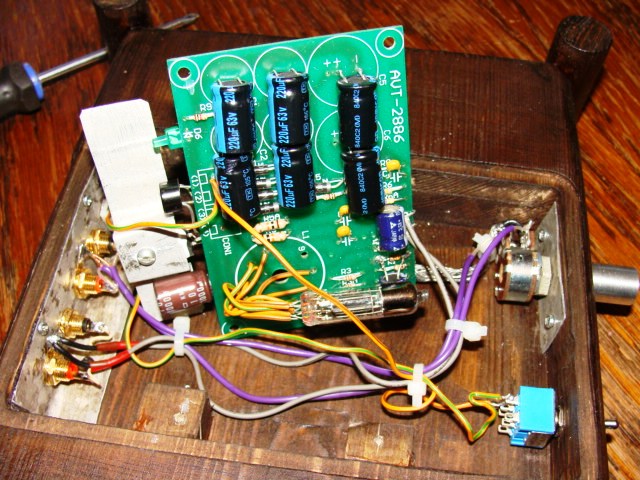

zmianie uległ rezystor na katodzie 1k - 0,9V, dodane kondensatory 220mikro, lepiej przenosi dół.

Na oscyloskopie wyszło pasmo od 9 hz do 38khz, nie wiem dlaczego program liczy właściwie tylko do 20khz nawet po zmianie sampli na 32 bit 192k.

Rezystory anodowe były sprawdzane od 100k - zostało 10k- nie za duże wzmocnienie i ładnie gra.

Kondensatory w zasilaczu zamiast 470 jest 220mikro - przy takim prądzie wystarczą.

Zmianie w ostatniej chwili uległo zasilanie żarzenia - stabilizator 6V z małym radiatorem. Na wykresach na 50hz widać górki po zmianie zasilania żarzenia na prąd stały prawie zniknęły.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

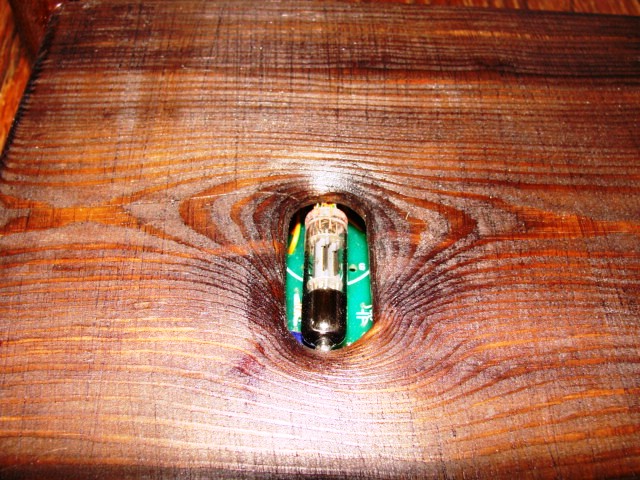

post-27844-100002467 1275246400_thumb.jpg

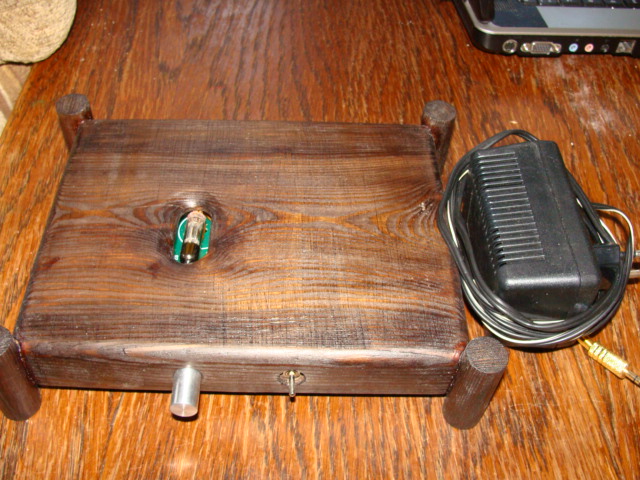

post-27844-100002468 1275246400_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-27844-100002463 1275246658_thumb.jpg

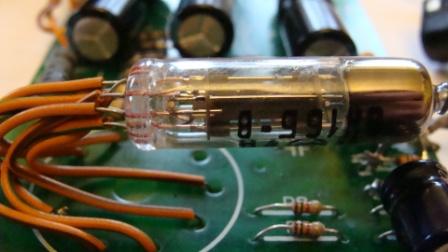

post-27844-100002464 1275246658_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 4 months later...

Zbudowałem ten przedwzmacniacz na tej małej lampce. Działa od kopa, nie brumi i nie szumi. Po nim dałem alps a potem wzmacniacz na LM3886. Średnie są bajeczne, basy całkiem całkiem. Wysokich brak. Nie wiem gdzie popełniłem błąd i jak to naprawić. Całość brzmi mniej więcej jakby dać na kablu głośnikowym cewkę (na oko 0,8mH).

Proszę op poradę, to mój pierwszy wzmacniacz, zależy mi, bo go wbudowałem do wnętrza wykończonego już mechanicznie, eleganckiego urządzenia.

Link to comment
Share on other sites

Nie, do pre gramofonowego potrzebujesz sporego wzmocnienia, a z 6N16B tego nie wydusisz chyba, że szeregowo, ale wtedy parametry szumowe mogą być słabe. Jeszcze do tego RIAA.
