Wyświetlacz VFD


neomammut

Recommended Posts

Witam!

Jest o tym sporo w internecie, ale konkretnych odpowiedzi niestety nie uzyskałem, chciałbym Waszą wiedzę zgromadzić w tym temacie o tej technologii. Dla mnie są to najładniejsze wyświetlacze, mogę się na nie patrzeć godzinami :)



Jeśli chodzi o zasadę działania to już wiem o co w tym biega, ale nie wiem paru rzeczy:



1. Dlaczego wyświetlacze VFD się wypalają i co tak naprawdę zachodzi wewnątrz takiego układu, zakładam, że pewnie może jakieś reakcje chemiczne?

2. Czy taki wypalony częściowo wyświetlacz można naprawić, pobudzić do życia (zakładamy, że nie ma uszkodzenia mechanicznego i w środku panuje nadal próżnia)?

3. Czy wyświetlacz, który nie świeci np przez parę lat może także ulec wypaleniu?

4. Czy są dzisiaj jakieś firmy, które robią takie wyświetlacze i czy są przyjmowane indywidualne zamówienia (w dobie LCD i technologii LED to pewnie będzie ciężko)?



Z góry dziękuję za odpowiedź i pozdrawiam!

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R

Link to comment
Share on other sites

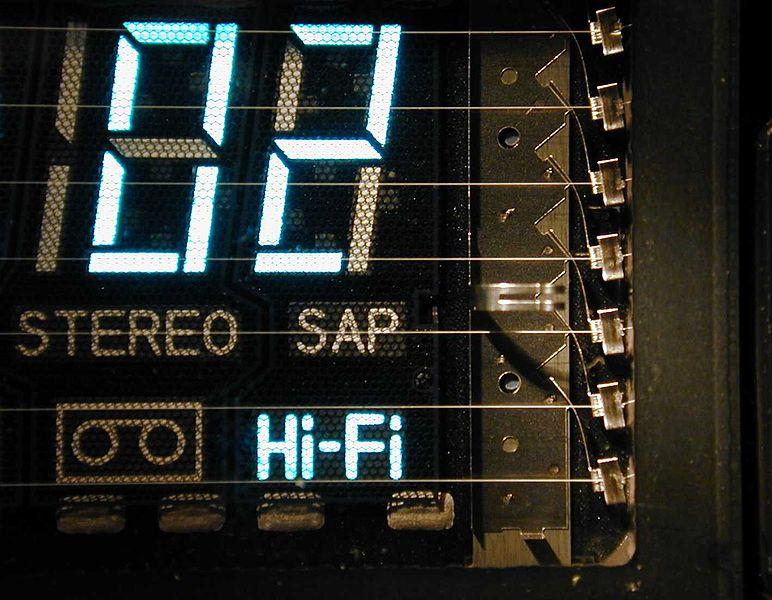

Może pokażę jak taki wyświetlacz wygląda.



Źródło:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R

Link to comment
Share on other sites

>1. Dlaczego wyświetlacze VFD się wypalają i co tak naprawdę zachodzi wewnątrz takiego układu,

>zakładam, że pewnie może jakieś reakcje chemiczne?



to tak jak z CRT - luminofor się wypala tzn. uderzające elektrony niszczą związek chemiczny luminoforu



>2. Czy taki wypalony częściowo wyświetlacz można naprawić, pobudzić do życia (zakładamy, że nie ma

>uszkodzenia mechanicznego i w środku panuje nadal próżnia)?



generalnie raczej nie - może większe napięcie żarzenia - ale to znów skróci żywot grzałki



>3. Czy wyświetlacz, który nie świeci np przez parę lat może także ulec wypaleniu?



jak leży pod mocnym źródłem światła szczególnie UV np. słońce



>4. Czy są dzisiaj jakieś firmy, które robią takie wyświetlacze i czy są przyjmowane indywidualne

>zamówienia (w dobie LCD i technologii LED to pewnie będzie ciężko)?



chcesz gotowca z półki czy "custom"?

Link to comment
Share on other sites

1. Z tym wypalaniem to jest różnie są takie które działają latami (nawet ponad 20 25 lat i dalej świecą nie naganie) np mam radio pionka które ma około 25 lat i nie ma sie czego czepiać do VFD

były też modele które zdychały bardzo szybko (jakość luminoforu) np w Denon-ach, część Sonówek

2. Jak zdechł to nic go nie uratuje, koniec.

3. Co chcesz zrobić kilka sztuk ? Zapomnij nikt ci takiego czegoś nie zrobi (przynajmniej za rozsądne pieniądze) prościej kupić z końcówek serii czy z linii produkcyjnych jakieś uniwersalne (w miarę) i zaadaptować do swych potrzeb.

Link to comment
Share on other sites

Dziękuję za odpowiedzi!



1. Co to dokładnie jest ten luminofor?

2. Co do zamawiania wyświetlaczy, to chodzi raczej o konkretny model, ale robiony specjalnie do sprzętu. Np mamy preampa Sony TA-E1000ESD (ten na zdjęciu), wyświetlacz ewidentnie robiony jest na zamówienie. Chodzi o to, żeby zrobić taki sam, oczywiście raczej kilka sztuk. Wiem, że cena będzie pewnie z kosmosu, ale chciałbym się jednak dowiedzieć ile, tak raczej z ciekawości (choć kto wie).

3. Czy szybki, które przyciemniają te wyświetlacze mają też funkcję ochronną, czy tylko estetyczną?

4. Co do jakości wyświetlaczy to się zgodzę, sprzęt z lat 80 ma VFD w świetnym stanie, ale już z początku lat 90`tych zaczynają się wypalać....

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R

Link to comment
Share on other sites

>1. Co to dokładnie jest ten luminofor?



litości - google rulez



>2. Co do zamawiania wyświetlaczy, to chodzi raczej o konkretny model, ale robiony specjalnie do

>sprzętu. Np mamy preampa Sony TA-E1000ESD (ten na zdjęciu), wyświetlacz ewidentnie robiony jest na

>zamówienie. Chodzi o to, żeby zrobić taki sam, oczywiście raczej kilka sztuk. Wiem, że cena będzie

>pewnie z kosmosu, ale chciałbym się jednak dowiedzieć ile, tak raczej z ciekawości (choć kto wie).



uuu - graficzny - to i zamiennika pewnie nie znajdziesz, o zamówieniu raczej zapomnij - nawet jeśli ktoś by chciał się tego podjąć to na pewno nie paru sztuk tylko parę wagonów ;)



>3. Czy szybki, które przyciemniają te wyświetlacze mają też funkcję ochronną, czy tylko estetyczną?



raczej to drugie

Link to comment
Share on other sites

Przepraszam z pierwszym pytaniem, faktycznie, zmęczony jestem to i myślenie nie boli :)



Czyli innymi słowy zapomnij :D Muszę jednak poszukać firmy i z ciekawości zapytać ile mniej więcej chcieli by za jedną sztukę :)



Dziękuję raz jeszcze za odpowiedzi!

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R

Link to comment
Share on other sites

Z ciekawości mogę się spytać :)

A wyświetlacz od pre wygląda monstrualnie i imponująco :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R

Link to comment
Share on other sites

Witam,



Cennik wyświetlaczy VFD znakowych i graficznych znajdziesz na:

od (około 220 zł do 1500zł netto)



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



lub w sklepie internetowym firmy Noritake



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Informacje na temat wyświetlaczy "Semi Custom" i "Custom" na stronach

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam

JarekC

Link to comment
Share on other sites

>>porlick

Wyświetlacz jest sprawny jak narazie, co do kurzu to znany jest mi ten psikus, zawsze zanim cokolwiek zrobię, czyszczę i powierzchnię wyświetlacza oraz szybkę z jednej i z drugiej strony, przeważnie na tym się kończy "naprawa" :)



>>JarekC

Dziękuję serdecznie za linki!

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R

Link to comment
Share on other sites

Z tego co się dowiedziałem, to firmy jednak same oferują robienie wyświetlaczy na życzenie, skoro tak, to chyba nie jest to aż tak kolosalnie drogie. Nie ma też słowa o ilości minimalnej.



Problem za to polega na tym, czy wystarczy im sam schemat, są tam podane znaczniki konkretnych modułów wewnętrznych wyświetlacza, jest podane napięcie, jest podany sterownik (tzn układ IC)..., tak naprawdę potrzebuje samej "bańki" z wyprowadzeniami na zewnątrz. Jeśli tak to jestem w domu, ale jeśli potrzebują konkretnej dokumentacji technicznej, no to nie ma co.... Wysłał bym im oczywiście wyświetlacz, żeby zobaczyli jak to to się prezentuje.... - jutro im wyśle maila, zobaczymy co oni na to... :)

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R

Link to comment
Share on other sites

Mam do was jeszcze jedno pytanie, niekiedy jestem światkiem takie jak by auto regeneracji. Np. jakaś funkcja jest mało używana, albo wcale. Powiedzmy, że jest to funkcja LP (Long Play) w magnetowidzie. Włączam tryb LP, załącza się kontrolka na wyświetlaczu ale wygląda to jakby się to miejsce wypaliło. Świeci się bardzo słabo, ale po 2-3 godzinach już jest normalnie. Co jest powodem takiej zmiany na lepsze?

TA-E80ES | TA-N55ES MKIII | SS-G3 | CDP-X77ES | TC-K730ES | TC-K990ES | TC-765 | DTC-60ES | PCM-501ES | ST-S770ES | DENON DP-47F + AT AT33EV MC | JVC BR-7000ERA | PIONEER CT-9R
