Xiang Sheng 708B zamilkl...

[Krzysiek184]

Witam



Jak w temacie, wczoraj moj wzmacniacz sluchawkowy Xiang Sheng 708B po prostu zamilkl :(



Sytuacja wygladala nastepujaco. Sluchalem muzyki jakas godzinke poczym przelaczylme sie na TeamSpeak, czyli co jakis czas ktos cos mowil w sluchawkach. Po okolo dwoch-trzech godzinach chcialem wlaczyc sobie muzyke a tu cisza. Nie bylo zadnego znaku iz cos sie stalo, mialem sluchawki caly czas na uszach i poprostu myslalem ze nikt na TS nic nie mowi lecz muzyka tez nie zagrala.



Sprawdzilem zrodlo, dziala. Teraz objawy sa takie iz zasilanie dochodzi wszystkie lampy sie zapalaja lecz wzmacniacz nie reaguje, tak jakby nie dostawal wogle sygnalu, nie ma zadnych trzaskow przy wkladaniu sluchawek ( wczesniej byl lekki trzask przy ich podlaczaniu ) przy regulacji potencjometrem zero reakcji, zadnych szumow, nic.



Mialem go podlaczonego pod amplituner jako przedwzmacniacz i na tym wyjsciu tez cisza...



Nie wiem co mam zrobic, zaznaczam iz sprzet ma jakis miesiac wiec jest mozna powiedziec nowy.



Czy mam go oddac do jakiegos serwisu czy samemu cos poprobowac bo moze to jakas blahostka?



Prosze forumowiczow o pomoc... moge wykonac zdjecia i pomiary jezeli bedzie to potrzebne



Z gory dziekuje.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Guest traxman]

Wygląda na brak anodowego, otwórz zobacz czy nic się nie usmażyło, sprawdź obecność napięć żarzenia (te z tego co piszesz masz) oraz anodowego. Powodów może być kilka od błahego oberwania się jakiegoś lutu, doprowadzenia elektrody lampy, po jakieś drobne usterki elementów biernych.

Zdjęcie by jednak się przydało.

[Jrymar]

Czesc

Nie jestem specem od lampowych konstrukcji, ale skoro już jestes zmuszony grzebac w XiangSheng’u to polecam Ci od razu wymiane czterech kondensatorow elektrolitycznych na plytce z lampami 6n3 I 6n11 w tym sluchawkowcu. U mnie były firmowo zamontowane kondensatory Gluxon, które swego czasu można było spotkac w tanich plytach głównych PCtow. Teraz zamiast dwoch kondow 22uF/400V Gluxona mam zamontowane Jamicony 47uF/400V oraz zamiast dwoch kondow 120uF/200V Gluxona mam Jamicony 100uF/250V. Jamicony sa chyba z serii TK. Dodatkowo kondy 47uF/400V mam zbocznikowane polipropylenowymi Wimami bodajze 100nF/400V. Niby Jamicony to tez żadna audiofilska marka – dostępne w każdym elektronicznym za rogiem, ale wzmak gra moim zdaniem troszke lepiej. Brzmienie ogolnie oczyściło się. Ja rownie dalem nowy potencjometr 100k logarytmiczny, co zdecydowanie poprawilo rozpiętość skali głośności. I znowu potencjometr zmieniłem na poczciwego Telpoda. Koszt żaden takiego upgrejdu, dosłownie kilka zlotych i chinski badziew raz ze gra troszke lepiej, a dwa ze w koncu normalnie go można użytkować, już na najniższym położeniu potka wzmak nie ryczy na maksa. Pewnie się zaraz zacznie, ze Jamicony to taki sam shit jak Gluxony. Jednym slowem zamienil stryjek siekierke na kijek, ale wedlug mnie wcale tak nie jest :)

Pozdro

Janek

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wakutoma]

Jak już modyfikować to konkretnie:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

Panowie... narazie to chcialbym przywrocic go do zycia, nie w glowie mi zadne modyfikacje :/

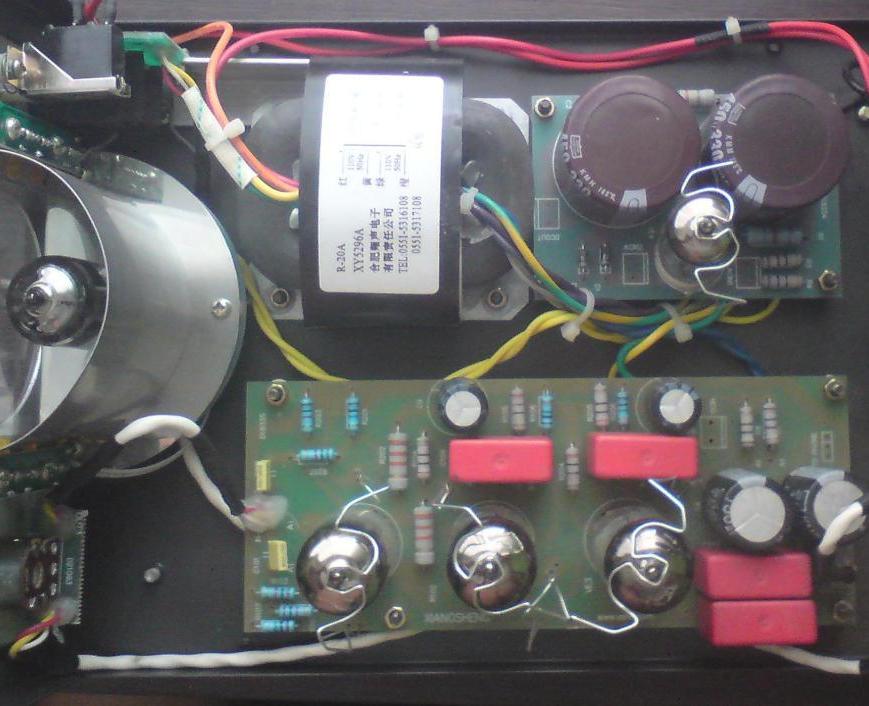

w zalaczniku dodaje zdjecia

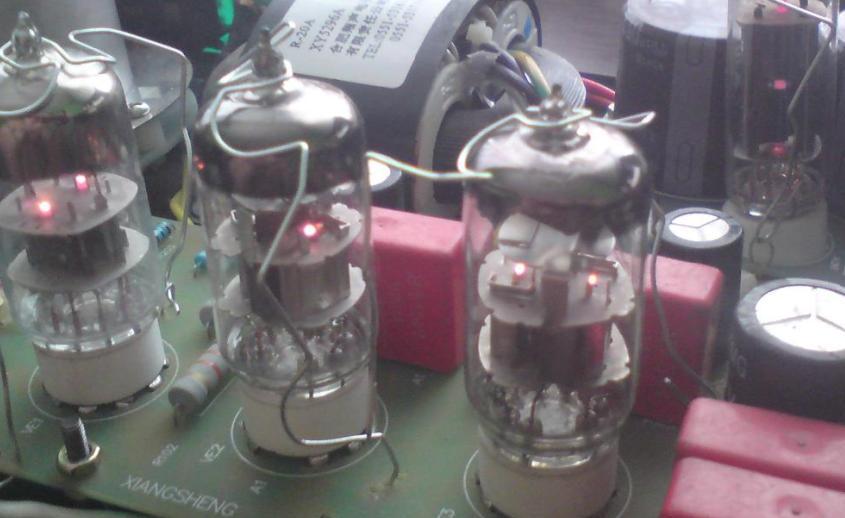

jedna z lamp (srodkowa) byla lekko odchylona poniewaz odpadl zaczep do tych drutow dociskajacych, nie wiem czy to ma jakies znaczeni, docisnalem wszystkie lampy, podlaczym lecz nic to nie dalo :/



nie widze zadnych uszkodzen... prosze o pomoc

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

znalazlem schemat lampy 6N11



jestem raczej slaby z elektroniki ale posiadam miernik i jezeli potrzebne sa jakies pomiary by zdiagnozowac problem moge je wykonac tylko prosze podac co i gdzie zmierzyc



zmierzylbym te napiecie anodowe ale nie wiem gdzie i meidzy czym ono wystepuje

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Zmierz napięcia w miejscach H-H (to powinno być ok, bo lampy świecą) i przede wszystkim pomiędzy punktami B+ i GND.

Nóżka kondensatora na szynie B+ (na wysokości napisu GND wygląda na niewlutowaną).

Załączam rysunek.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

ok dzieki wielkie, okolo godziny 15 pomierze



bardzo mozliwe ze cos jest nie tak przy tym kondensatorze poniewaz zauwazylem w tym miejscu, tzn pod plytka na obudowie cyne, czyli moze tam cos sie odlutowalo (mam taka nadzieje...)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

na szynie B+ GND jest okolo 128 V na H-H jest 0,6 V jak dobrze odczytalem...



sprawdzilem kondesator, jest przylutowany, dzwieku dalej brak :/

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

6N11 to chiński zamiennik lampy E88CC oraz 6922.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

sa male postepy



wzmacniacz zaczal grac przez chwile, poczym odpadl jeden kabelek (zolty kolo kondensatora idacy do szyny B+) przylutowalem spowrotem lecz teraz napiecie na szynie B+ GND jest w granicahc 8V i wzmacniacz wogole nie mam mocy, dzwiek jest ale strasznie cicho i jest znieksztalcony :/

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

a wiec tak



po sznurku do klebka :)



po zaniku napiecia na szynie B+ GND odkrecilem plytke zasilania i zajrzalem pod spod



co ujrzalem na zdjeciu

trzeba przyznac ze chinczycy nie dbaja o jakosc swoich wyrobow ;)



temat zamkniety



dziekuje za pomoc :)



a tak z ciekawosci napiecie miedzy B+ a GND to napiecie anodowe? :)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Napięcie anodowe mierzymy pomiędzy anodą a katodą.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

a jednak jeszcze nie wszystko jest tak jak trzeba



po odsluchu doszedlem do wniosku ze prawy kanal gra ciszej, jest tak jakby stlumiony. lewy kanal gra glosniej i zdecydowanie wyrazniej.



czy ktos ma jakis pomysl co moglo sie stac?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Dociśnij lampy i obejrzyj dokładnie połączenia przewodami pomiędzy wszystkimi płytkami (może coś się odlutowało/urwało podczas Twoich walk).

Kolejna sprawa to potek. Dla wszystkich głośności masz ten problem?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

tak dla wszystkich glosnosci tak samo



sprawdzalem na kolumnach i to samo (sprawdzilem bo cos wejscie sluchawego nie lapie za dobrze i myslaem ze cos z nim nie tak ale na wyjsciu na wzmacniacz to samo)



planuje po powrocie z pracy zamienic lampy miejscami by sprawdzic czy to wina lampy czy toru. moge wogole zamienic ze soba lampy? :)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

L2 z L3 możesz zamienić miejscami.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

A L1 to jaki typ lampy?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysiek184]

lampa L1 to 6N3



a wiec tak



odkrecilem wszystko ponownie, nie znalazlem nic podejrzanego



zamienilem miejscami lampy L2 i L3 podociskalem reszte lamp



poki co gra dobrze, ale mam juz uraz i boje sie go dotknac, mam nadzieje ze juz nie bede musial ;)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[captainspaulding]

nastepny szczesliwy posiadacz chinskiego gówna

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pegal]

Poszło do moderacji. Takie teksty nie wnoszą nic merytorycznego do wątku. Wogóle nie wiem co miał autor wpisu za cel pisząc to co napisał...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robsmok]

hmm a czy ten wzmak jest w stanie napędzić 32 Ohm słuchawki ?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dux133]

a jednak jeszcze nie wszystko jest tak jak trzeba



po odsluchu doszedlem do wniosku ze prawy kanal gra ciszej, jest tak jakby stlumiony. lewy kanal gra glosniej i zdecydowanie wyrazniej.



czy ktos ma jakis pomysl co moglo sie stac?

Stary temat ale może pomogę... Sprawdź czy nie uszkodziłeś jednego z rezystorów 330 kohm przy odkręcaniu płytki. Pozdrawiam
