Nieudana naprawa gramofonu Marlux MX-86 pomocy!

[musiko]

Co tu dużo mówić - popsułem bardziej niż było :-(

Problem zaczął się taki, że zanikał jeden kanał.Po sprawdzeniu doszedłem do źródła uszkodzenia -

brak styku był w środku w ramieniu w gnieździe gdzie montuje sie wkładkę - puścił lut.

Pomijam całe moje dalsze nędzne próby naprawy,gdzie więcej popsułem niż naprawiłem

stan jest taki, że muszę wymienić kable w ramieniu na nowe (stare pozrywane) :-((

i w związku z tym mam pytania :

1.Jakie kable i gdzie i za ile powinienem kupić (oryginalne kable były miedziane, po 4 żyły w każdym kabelku, zaś te od masy wyglądają na aluminiowe lub srebrne), osobny kabel do ramienia, osobny do mechanizmu ramienia.

2.Jak i z której strony montuje sie te kable - kable ciężko przechodzą przez tuleję z plastiku która to tuleja tkwi w miedzianej tulei i do tego jeszcze później kable "skręcają "pod kątem 45 stopni - jak to przepleść, czy muszę cały mechanizm rozłożyć ?.



Nigdy tego nie robiłem, jak trzeba wstawię zdjęcia, parę jest w moim temacie:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pomóżcie , bo gramofon stoi i nie mogę słuchać płyt, co jest dla mnie stanem prowadzącym do depresji ;-)

A muszę go zrobić bo to mój jedyny i na zawsze :-) !

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Poczytaj wątek o Thorensie td318 i o Telefunkenie s500.



K

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Dzięki , przejrzałem,

jednak w moim jest inaczej - jest pośrodku teflonowa rurka i ciasno w niej siedzą kable -

nie widzę możliwości by tam wcisnąć 4 szt kabelków jak ledwo udało mi się je stamtąd wyciągnąć..

A czy taki kabel z przekaźnika to ofc?

Czy w moim miałem ofc?Chciałbym dobrać o identycznych parametrach, bo dźwięk zupełnie mnie zadowalał z tego gramofonu, nie chcę nic ulepszać.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Do tego jeden kabelek w kolorowej obwolucie ma 0,5 mm grubości...:-(

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Ofc?



Taki kabelek jaki zrobiłem jest wielokrotnie lepszy od wielu dedykowanych do ramion.

Sztuka polega na tym by zrobić to poprawnie. Najlepiej bez dodatkowych złącz, poprowadzić go prosto do preampa. Różnica jest ogromna. In plus.



Nie jesteś w stanie zrobić takiego jak oryginalny.



Musiałbyś rozebrać ramię, sprawdzić jak najlepiej dokonać wymiany. Skoro został wsadzony przez producenta ... to może być równie dobrze wymieniony.



K

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Samo ramie mam już zdemontowane i rozkręcone, mechanizmu zawieszenia ramienia boję się ruszać,

już dość napsułem.

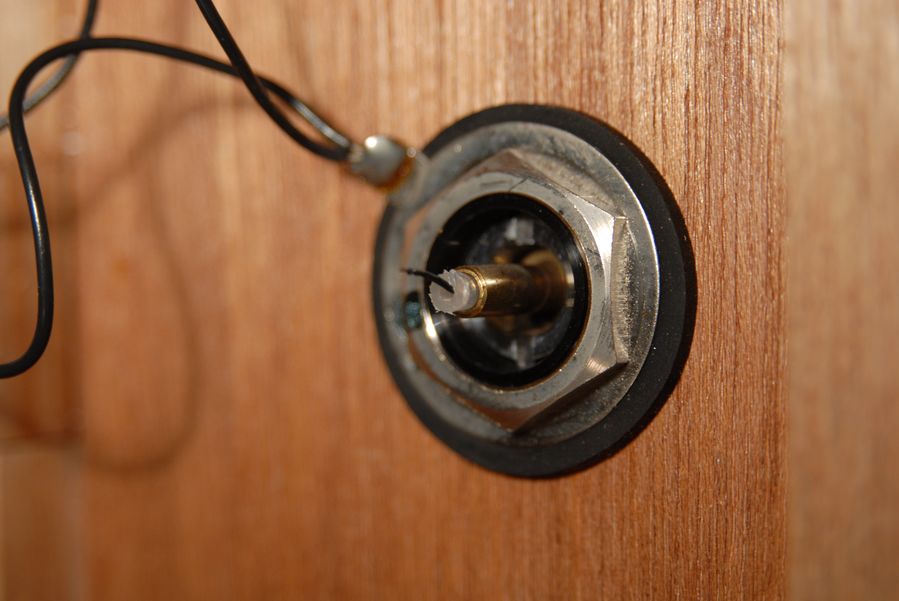

Wstawiam fotki:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

i jeszcze ogół

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Jak odkręcisz to śrubę z pierwszego zdjęcia to powinieneś wyciągnąć podstawę ramienia - ułatwi wymianę.



Teflon/plastik - podejrzewam, że jest też do wyciągnięcia. Można go wtedy zastąpić np czymś takim:

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Do takiej rurki swobodnie powinno się wsadzić pięć przewodów. Jak nie znajdziesz daj znać, to ci wyślę taki kawałek.



Ważne też by przewody nowe przylutować do gniazda headshella (jego pinów wewnętrznych) bardzo szybko!

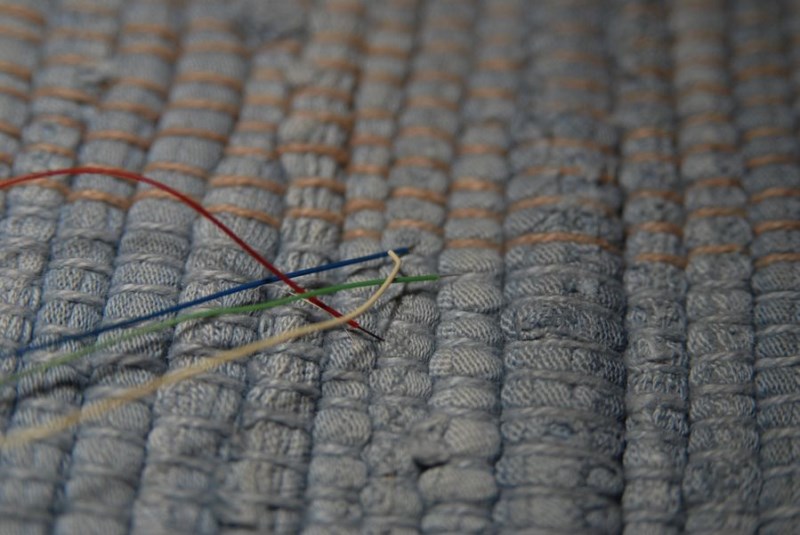

Przewody z cewki:

te które mam składają się z 8 cienkich drucików, każdy w swojej emalii !!! Nie wymaga to zatem dodatkowej koszulki izolacyjnej co za tym idzie mają większy przekrój przewodnika ... resztę sobie sam dopowiedz.



K

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

ahaja,

czy możesz napisać skąd, z czego uzyskać ten twój magiczny drucik?

pzdr

j

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

rozumiem, że trzeba dorwać i rozbebeszyć jakiś przekaźnik...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

no tak , już pytałem, sorki, starość nie radość ;)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Jest trochę postępu - mianowicie tulejka teflonowa dała się wyciągnąć pęsetą - jest zaostrzona z jednej strony i przecięta wzdłuż - czyli po wciśnięciu w tuleję miedzianą zaciska swoją średnicę.



Kable wolałem jednak kupić fabryczne, przeznaczone do tego celu i są to CARDAS 33 AWG.

Są miedziane i cieniutkie (0,180mm), każdy w kolorowej obwolucie, powinienem dać radę.



Czy na kable lepiej założyć takie zaciski jak przy wkładce i nasunąć, czy koniecznie (szybko) lutować?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Powinno sie przylutować. Tak jest robione fabrycznie. Każda złączka to degradacja. Pamiętaj, że tam lecą bardzo małe sygnały. Kuriozalnie wygląda to w ramionach Regi ...



Cardas - 'woleć' oczywiście możesz, ja podałem przykład kabli, które do kilkuset $ nie mają konkurencji ... miałem w 3 gramofonach i wydałem po założeniu takich jak opisałem.



Różnica jakościowa (dźwięk) jest taka jak po przesiadce z np AT3600 na Ortofona z Shibatą ...

Dodatkowo jeśli wyeliminujesz wszelkie zbędne złącza (o których pisałem już kilkanaście jeśli nie kilkadziesiąt razy tu i ówdzie) to przeniesiesz swój gramofon o 2 klasy wyżej.



Np ramię SME 3009 rekablowane 60cm odcinkiem VdH ma bardzo małą pojemność.

Warunek:

luty tylko przy gnieździe headhella i z drugiej strony do wtyków RCA. Wynik: 12pF ...



K

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Tak właśnie miałem - kable przylutowane szły od gniazda headshella do gniazd rca,

tylko u mnie jest inaczej - do gniazda headshella przylutowane były tylko kable sygnałowe (4),

a masa (kabel) szła jedna do miedzianej blaszki w tylnej części ramienia - jak sie ramie zamontowało to ta blaszka przenosiła uziemienie na ta część ramienia, a druga masa (kabel) jest podłączona gdzieś w środku mechanizmu mocowania ramienia i wychodzi od dołu.



Rozumiem że kolory podłączyć do gniazd headshella wg. stykających się później kolorów we wkładce?



Przepraszam za lamerskie pytania - ale nigdy tego nie robiłem.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Ano miałeś tak jak zwykle.

Ja pisałem od gniazda headshella do wtyków rca - czyli pomijamy IC idący od gramofonu dop pre bo za ten robi właśnie przewód z kablami z ramienia.

Do tego trzeba mieć jednak dłuzsze kabelki niż standartowe 40cm.



Tak, powinieneś przylutować zgodnie z wyprowadzeniami wkładki.



Powinien być piąty przewód, czarny wychodzący z rurki ramienia (ten kawałek widoczny na zdjęciu z 'teflonem'). To uziemienie rurki ramienia. To należy połączyć z czarnymi (?) kablami widocznymi przy dużej nakrętce widocznej od spodu.

Te kable nie powinny (!!!) się łączyć z masą sygnałową - należy je podłączyć do dodatkowego przewodu uziemiającego (GND), który podpina się do takowego gniazda w pre.



Lepiej zapytać niż błądzić ...

;-)

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

Witam,



trochę czasu minęło z różnych przyczyn, w każdym razie kabelki nowe mam już zamontowane do gniazda headshella i nadszedł czas przełożenie kabelków na druga stronę gramofonu i na zamontowanie ramienia - i tu powstał problem - bo zakres obrotu ruchomej pionowej ośki zupełnie nie "pasuje" do tego by ramie w jednym położeniu spoczywało na wsporniku, a na drugim granicznym dochodziło do końca płyty :-(

Nie wiem czy ja czegoś nie przestawiłem, którymi śrubami się to reguluje ??

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

To sobie już odpowiadam :-)

Coś przeskoczyło jak pokręciłem ośką i jest zakres taki jak powinien :-)

Pozostała ostateczna regulacja zawieszenia, ramienia i wkładki i wreszcie

czarne krążki będą znów w użyciu :-)

Już sprawdzałem - gra wyśmienicie :-)



Jeszcze tylko spytam - czy jest prawidłowo, że w uzwojeniu prawego kanału we wkładce jest większa oporność niż w uzwojeniu lewego?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Nie powinno być dużej różnicy ... ale też nie wolno tego sprawdzać miernikiem ...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

W danych wkąldki zwykle podaję się tzw nierównomierność kanałów.Zwykle w dB,ale mozesz sobie przeliczyć na ohmy.Praktycznie +-10% jest w granicach tolerancji w klasie budżetowej.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

ahaja - dlaczego nie miernikiem????

Mam nadzieję że nie uszkodziłem w żaden sposób wkładki?????? :-(

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[musiko]

conri - dziękuję za informacje.



Mam pytanie jeszcze - do czego służy ta tulejka z plastiku/teflonu wciskana od dołu?

Nie udało mi się jej z powrotem umieścić ze względu na grubszy ciut kabel od masy jaki zainstalowałem.
