Wpływ filtrów we wzmacniaczu

[RpLand]

Mam prośbę do osób potrafiących mi pomóc.

Chciałbym znać wpływ filtrów w moim małym wzmacniaczu, czyli jak dokładnie zmieniają charakterystykę częstotliwościową, oraz w jakim położeniu (rezystancji) potencjometrów mam punkt 0dB.

Nie jestem elektronikiem i stąd moje pytanie i prośba o pomoc. Chciałbym znać wpływ filtrów na charakterystykę. Ile dB, z jakim nachyleniem i od jakiej częstotliwości "działają" filtry. Przy okazji jakby jeszcze mógł ktoś ocenić poprawność zaprojektowanej przez chińczyków PCB, to byłbym bardzo wdzięczny.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Ale temat to chyba raczej do działu stereo niż do DIY? Czy twój wzmacniacz to DIY? I dlaczego ktoś miałby sprawdzać poprawność PCB. Czyżby ci coś działało nieprawidłowo?

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Ze scheatem byłoby nieco łatwiej.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RpLand]

Wzmacniacz co prawda "fabryczny", ale już przerabiany i będzie zabudowany do małych monitorów aktywnych (od podstaw DIY), więc ten dział wydał mi się rozsądny.

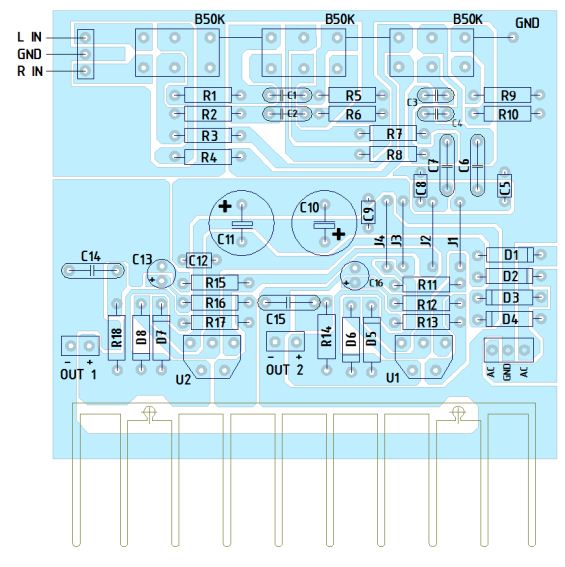

Schematu ideowego niestety nie posiadam, a PCB z elementami rozrysowałem, ponieważ sądziłem, że to wystarczy...

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RpLand]

Ehhh

Ze mnie żaden elektronik... Próbowałem zrobić schemat ideowy w oparciu o schemat PCB i poległem.

Jedyne czego się póki co dowiedziałem, to że są to pasywne filtry RC

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Guest V-savage]

Pomiń filtry we wzmacniaczu i posłuchaj bez nich. Będziesz pozytywnie zaskoczony, jak dźwięk się otworzy i będzie dużo więcej szczegółów. Oczywiście mam na myśli korekcję bass, treble, high/low filter etc.

[RpLand]

Chętnie spróbuję i posłucham. Rozumiem, że masy nie muszę przepinać, ale IN L powinienem podpiąć pod J1, natomiast IN R pod J2?

Pomimo tego chciałbym móc wyznaczyć parametry filtrów.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irek2]

schemat jest banalnie prosty bo to filtr bierny. Sygnal za potencjometrem glosnosci jest rozdzielany na dwa tory, niskotonowy i wysokotonowy w kazdym z nich mamy regulacje ''glosnosci'' tego toru przez co uzyskujemy regulacje barwy niskie/wysokie. Poniewaz w ukladzie nie ma zadnego czynnego elementu wiec nie ma mozliwosci podbicia wzmocnienia a wiec regulacja na ''plus'' to tak na prawde poziom bliski wejscia a ''zero'' to juz tlumienie czyli strata wzmocnienia a wiec i wzrost szumow. Jest to bardzo prosty uklad na tanich scalonych koncowkach mocy wiec nie nalezy oczekiwac po nim cudow.



Zmiany czestotliwosci na basie dokonujemy C1/C2 a na wysokich C3/C4. Moge wykonac pelna symulacje charakterystyk tylko nie wiem czy jest sens bo w tym ukladzie za wiele nie da sie osiagnac.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RpLand]

Irek, dziękuję Ci bardzo za fatygę.

Układ jest w użyciu i cały czas gra. Pytanie o filtry wynikało z mojej ciekawości ich wpływu na charakterystykę częstotliwościową, a niestety brak elementarnej wiedzy elektronicznej uniemożliwia mi udzielenie sobie odpowiedzi na to pytanie - nigdy nie miałem styczności z elektroniką. Nie chciałbym Cię fatygować i ominę tę regulację barwy, ale do tematu filtrów z pewnością jeszcze powrócę, jak tylko się nieco dokształcę w tym zakresie.

Mam jeszcze dwa pytania:

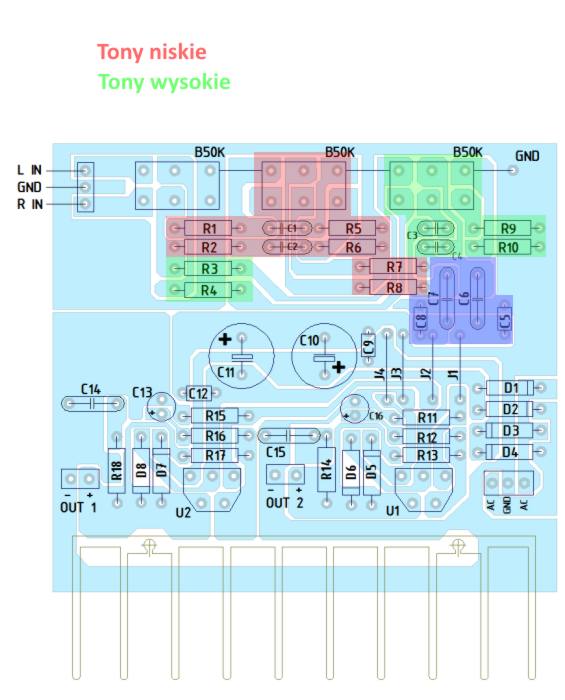

1. Jakie przeznaczenie ma C5, C6, C7 i C8 na wejściu wzmacniacza? (zał. 1)

2. Czy w ten sposób mogę zrealizować ominięcie filtrów barwy? (zał. 2)

Sam wzmacniacz faktycznie nie reprezentuje sobą wysokich lotów, ale chcę go wykorzystać do monitorów, które są w założeniu budżetowe.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Grzegorz7]

Posiłkuje się oznaczeniami schematu Irka.



C6 (C7) to klasyczne odseparowanie stałoprądowe układów. Wzmacniacze mają mieć wejście spolaryzowane napięciem stałym. Wówczas kondensatory te separują je od zmiennej rezystancji widzianej po lewej stronie (gałąź R8-P-R5) schematu Irka. Również układ wejściowy (źródło sygnału) mógłby wprowadzić składową stałą. Nie odseparowanie powodować może zmianę punktu pracy wzmacniacza.



C5 (C8) to kondensatory blokujące ewentualne zakłócenia wysokiej częstotliwości mogące przechodzić od wejścia poprzez układy korekcji. Jest to standardowe rozwiązanie. Takie z reguły niesłyszalne zakłócenia mogą źle wpływać na pracę wzmacniaczy, dlatego przed nimi się je blokuje.

Druga rola takich pojemności to ograniczenie zakresu pasma lekko ponad akustycznego. Robie się tak aby zbyt szybkie przebiegi akustyczne (strome przebiegi) nie wprowadzały stanów nieustalonych we wzmacniaczach (generuje to zniekształcenia typu TIM). Jest to również rozwiązanie standardowe.

Zazwyczaj obie role są łączone w jednym kondensatorze blokującym.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irek2]

Zeby zrobic obejscie nie musisz od raz uciac sciezek wystarczy ze podniesiesz z jednej strony elementy R1/R2, R7/R8, C3/C4 i wykonasz te dwie zwory.



Polecam prosty symulator ukladow analogowych Elektronic workbench w ktorym latwo zasymulujesz dzialanie tych filtrow.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RpLand]

Zrobiłem mostek bezpośrednio z wejścia L IN / R IN do J1 / J2 rozpinając te zwory i dźwięk jest lepszy. Pojawił się natomiast inny problem, mianowicie słychać więcej szumu a włączenie lampki na biurku słychać mocno w głośnikach. Z czego to wynika? Brak kondensatorów C6/7, które ominąłem?



Na marginesie, w obecnej chwili zacząłem się bawić Circuit Design Suite 10.0, schematy faktycznie robi się stosunkowo szybko, prosto i intuicyjnie. Zobaczymy jak mi pójdzie z symulacjami.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RpLand]

Edycja postu by się przydała...



Oczywiście wejście sygnału IN L / IN R jest również pominięte, mostek jest bezpośrednio z kabla, jedynie masa pozostała wpięta.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[irek2]

Takim podlaczeniem ominales regulator volume a wiec zwiekszyles maksymalnie czulosc koncowki i moze dlatego teraz lapie wszelkie zaklocenia. Gdzie masz teraz regulacje volume? Bo jesli przed kablem polaczeniowym to slabiutki sygnal nim ''podrozuje'' a wiec wrazliwy na zaklocenia, daltego volume powinien byc jak najblizej koncowki mocy. Ew nalezy zastosowac polaczenie symetryczne tak jak to sie robi w zawodowym sprzecie naglosneiniowym.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RpLand]

Dziękuję Ci Irek za pomoc.



Zgadza się, w ten sposób ominąłem regulację głośności. Regulację mam na zewnętrznej karcie muzycznej Edirol FA-66. Nie wiedziałem, że to takie istotne, aby regulacja znajdowała się jak najbliżej końcówki. Teraz już wiem, dlaczego ludzie robią we wzmacniaczach DIY takie przedłużki do potencjometrów głośności, jak końcówka jest z tyłu obudowy.

Przerobię dzisiaj to podłączenie uwzględniając potencjometr z końcówki i wtedy zobaczę co i jak, bo póki co to chyba nawet bardzo cicho jakieś radio w tle łapię :/. Może to być wpływ nieodpowiedniego przewodu na mostek? Użyłem dwużyłowego + ekran o dł. 8cm, gdzie ekran jest niewykorzystany i to pewnie jego zasługa.



Jeszcze nie przeprowadziłem symulacji filtrów, ale dojdę i do tego.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RpLand]

Weekend, więc wracam do tematu.

Zrobiłem w Multisimie v10 schemat ideowy jednego z filtrów i nie wiem co wpiąć jako źródło na wejściu oraz urządzenie pomiarowe na wyjściu. Jako źródło szukałem generatora i ten funkcyjny częstotliwości w Multisimie nie umożliwia (może ja nie wiem jak...) generowania pasma częstotliwości, tylko jedną konkretną.

Będę wdzięczny za wskazanie drogi poszukiwań, czy też małą podpowiedź.

Proszę się nie irytować moimi pytaniami, nie jestem nawet początkującym elektronikiem ;).
