Modyfikacja odtwarzacza Philips CD751


turtleman

Rekomendowane odpowiedzi

Witam,



Obecnie używam CD Denon DCD700AE w konfiguracji opisanej w "o mnie". Ale tak sobie czytam różne rzeczy i natknąłem się na informacje na temat mojego starego odtwarzacza, który obecnie "leżakuje" w kartonie i z tego co wyczytałem okazuje się że na ówczesne czasy to był całkiem niezły sprzęt. Chodzi konkretnie o odtwarzacz Philips CD751 i zamontowany tam ciekawy przetwornik TDA1549.



Do czego zmierzam? Chyba trzeba będzie wyjąć z pudła ten odtwarzacz i mu się baczniej przyjrzeć jak zachowa się w mojej obecnej konfiguracji. A może warto jakoś go "upgreadować"? Jakie byłyby możliwości i koszty tuningu tego odtwarzacza? Czy po takim zabiegu jest możliwość, iż do pudła powędruje "leżakować" Denon?



Może ktoś kto się zna bardziej niż ja nieco mnie oświeci? Z góry dziękuję za wskazówki.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Użytkownikom foxbat, rochu, Arek__45 dziękuję za błyskawicze i wyczerpujące wskazówki. I żegnam jednocześnie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dziękuję za odzew, a jakie byłyby koszty takich czy innych przeróbek? Z podanej strony wynika że warto się zainteresować tematem.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Z Twojego "o mnie" wynika, że zlampizowany odtwarzacz będziesz chciał połączyć z Denonem PMA1500AE. Z moich doświadczeń wynika, że ten wzmacniacz bardzo źle wspólpracuje ze źródłami z lampowym wyjściem na jednej lampie, tak jak pokazano na stronie Fikusa. Dodatkowo jeszcze taki układ daje poziom sygnału wyjściowego około 10-12V, co jest zdecydowanie za dużo, i obwody wejściowe Denona prawie na pewno sieprzesterują. Lepiej byłoby zrobić układ WK-WA na dwóch lampach, tak jak na rys.1 Wtedy jednak nadal pozostaje problem zbyt wysokiego poziomu sygnału wyjściowego. Wprawdzie możnaby obniżyć poziom dzielnikiem rezystorowym, ale niestety traci się wtedy wyraźnie na jakości. Sposobem na bezstratne dopasowanie poziomu byłoby zastosowanie odpowiednich transformatorków liniowych, np. tak jak na rys.2.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

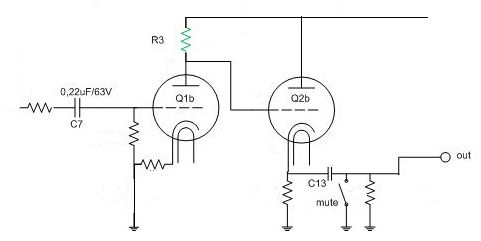

post-3550-100000033 1277910643_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

To sobie policz. Z DACa TDA1549 (wyjście napięciowe) wychodzi sygnał o poziomie ~1V. Przypnij do tego wzmacniacz oporowy na lampie 6N6P (wzmocnienie 20) tak jak Fikus, realne wzmocnienie układu ok. 10-12x, 1V na wejściu daje 10-12V na wyjściu.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Poprwaka.



Z datasheeta: "Voltage output (1.5 V RMS)"

Zatem jest jeszcze gorzej, poziom sygnału za wzmacniaczem oporowym wyniesie 15 do 18V.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

McGyver, 30 Cze 2010, 18:13



>To sobie policz. Z DACa TDA1549 (wyjście napięciowe) wychodzi sygnał o poziomie ~1V. Przypnij do

>tego wzmacniacz oporowy na lampie 6N6P (wzmocnienie 20) tak jak Fikus, realne wzmocnienie układu ok.

>10-12x, 1V na wejściu daje 10-12V na wyjściu.



gdyby nawet było tak jak piszesz, i, gdyby założyciel tematu zechciał skorzystać z usługi Fikusa, to, tenże Fikus, na wstępie zadaje pytanie o to, z jakim wzmacniaczem ma współpracować lampizowany cd. Pyta też, ile lamp ma zainstalować, również pyta, czy lampy te mają być niezmienne oraz, czy mają być wymienne na inne modele.

Wyrwanie z kontekstu jakichś danych, jest nieuprzejme.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

dbx, 30 Cze 2010, 18:24



>gdyby nawet było tak jak piszesz, i, gdyby założyciel tematu zechciał skorzystać z usługi Fikusa,

>to, tenże Fikus, na wstępie zadaje pytanie o to, z jakim wzmacniaczem ma współpracować lampizowany

>cd. Pyta też, ile lamp ma zainstalować, również pyta, czy lampy te mają być niezmienne oraz, czy

>mają być wymienne na inne modele.

>Wyrwanie z kontekstu jakichś danych, jest nieuprzejme.



Nic nie wyrwałem z kontekstu. Odnosiłem się do tego co Fikus opublikował na stronie z opisem modyfikacji tego cedeka. Żadnych dodatkowych informacji tam nie ma. Czytanie między wierszami tak jak ty to robisz jest nieuprzejme.



WSHODNI, 30 Cze 2010, 18:25



>Przy takim napięciu nie można dać samego wtórnika



Można. Uzyskany poziom sygnału na wyjściu wyniesie wtedy 1,5V RMS, czyli tylko trochę mniej niż standard. Poza tym ja nie proponowałem "samego wtórnika", tylko wtórnik poprzedzony transformatorem liniowym o odpowiednio dobranej przekładni.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Generalnie nie jestem zwolennikiem lampizacji DACów z wyjściem napięciowym, ale z zastosowaniem transformatorów sygnałowych to się może bardzo dobrze sprawdzić.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

McGyver, 30 Cze 2010, 18:34



>dbx, 30 Cze 2010, 18:24

>

>>gdyby nawet było tak jak piszesz, i, gdyby założyciel tematu zechciał skorzystać z usługi Fikusa,

>>to, tenże Fikus, na wstępie zadaje pytanie o to, z jakim wzmacniaczem ma współpracować lampizowany

>>cd. Pyta też, ile lamp ma zainstalować, również pyta, czy lampy te mają być niezmienne oraz, czy

>>mają być wymienne na inne modele.

>>Wyrwanie z kontekstu jakichś danych, jest nieuprzejme.

>

>Nic nie wyrwałem z kontekstu. Odnosiłem się do tego co Fikus opublikował na stronie z opisem

>modyfikacji tego cedeka. Żadnych dodatkowych informacji tam nie ma. Czytanie między wierszami tak

>jak ty to robisz jest nieuprzejme.

>



czy masz wiedzę o tym, "pod jaki" wzmacniacz była robiona lampizacja tego cd ?

jeśli nie wiesz, to czynisz nadużycie, i to jest nie tylko nieuprzejme ale i chamskie, ponieważ w podtekście swoich wypowiedzi, deprecjonujesz działania Fikusa.

To, że "żadnych dodatkowych informacji tam nie ma", tym bardziej zobowiązuje do wypowiedzi wyważonych i rzetelnych. Ty postępujesz odwrotnie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

dbx, 30 Cze 2010, 20:23



>czy masz wiedzę o tym, "pod jaki" wzmacniacz była robiona lampizacja tego cd ?



Nie mam wiedzy, ponieważ autor opisu ani się nie zająknął na ten temat.



>jeśli nie wiesz, to czynisz nadużycie, i to jest nie tylko nieuprzejme ale i chamskie, ponieważ w

>podtekście swoich wypowiedzi, deprecjonujesz działania Fikusa.



Chamski to jest Twój atak na mnie. Ja zwracam tylko uwagę na konsekwencje bezrefleksyjnego kopiowania rozwiązań znalezionych w necie. A nadużycia nie popełniam żadnego, wręcz przeciwnie, informacje które ja podaję są pomocne dla wielu w uniknięciu wpuszczenia się w kanał przez skopiowanie tego, co ktoś wymyślił, ale nie ujawnił oczywistych wad i ograniczeń jakie niesie za sobą zastosowanie takiego rozwiązania.



>To, że "żadnych dodatkowych informacji tam nie ma", tym bardziej zobowiązuje do wypowiedzi

>wyważonych i rzetelnych. Ty postępujesz odwrotnie.



Nierzetelne to jest nie ujawnienie ograniczeń proponowanego przez siebie układu. A nierzetelne jest dlatego, że jeżeli ktoś to skopiuje, i podłączy do wzmacniacza takiego jak na przyklad Denon PMA1500AE, to może się to w najgorszym wypadku skończyć wręcz uszkodzeniem wzmacniacza. I kto później biednemu delikwentowi który nie został ostrzeżony o takim ryzyku zwróci kasę za zniszczony sprzęt? Ja rzetelnie informuję że takie rozwiązanie ma swoje ograniczenia i ostrzegam przed ewentualnymi skutkami. Autor strony tego nie zrobił, więc nie był rzetelny. Niemniej publikując to rozwiązanie musi się liczyć z tym, że prędzej czy później zostanie ono poddane publicznej dyskusji. Ja tutaj rzetelnie i ściśle merytorycznie ostrzegam przed skutkami bezrefleksyjnego kopiowania rozwiązań z netu. Ty natomiast walisz na oślep nie mając żadnych merytorycznych argumentów, usiłujesz imputować mi jakieś niestworzone rzeczy. Ty popełniasz chamskie nadużycie, a ponadto kompletnie nic merytorycznego nie wniosłeś do tego wątku.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie jestem biegły w elektronice, ale z tego co udało mi się zrozumieć wynika iż podłączając upgradowanego Philipsa do PMA1500AE niekoniecznie uzyskam poprawę brzmienia i możliwe są straty materialne jeśli przeróbki nie zostaną zrobione właściwie.



Rozważam również zakup V-DAC do DCD700AE i się ku temu skłaniam, ale przed zakupem jeszcze chciałem się upewnić czy przeróbka Philipsa mogłaby dać lepsze efekty i jaki byłby tego ewentualny koszt.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Philips 751 ma cyfrowe wyjście koaksjalne. Gdyby był moją własnością to bym go nie modyfikował, tylko bym podłączył do niego wolnostojący DAC.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Lampizacja TDA1549 w Marantzu CD5000.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Równoległy do fabrycznego lampowy tor analogowy, pozwala na porównania dźwięku krzemowego i lampowego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Sorry za repley.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Sorry za repley.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W prezentowanej modyfikacji sygnał na wzmacniacz słuchawkowy pobierany jest z wyjścia lampowego. Pominąłem w ten sposób tranzystory mutujące sygnał na słuchawki. Mutowanie na wyjściu lampowym robi widoczny na zdjęciu przekaźnik. W fabrycznym wzmacniaczu słuchawkowym wlutowałem podstawkę, umożliwiającą testowanie różnych opamów.

Jednak aby "cieszyć się lepszym dźwiękiem także wykorzystując słuchawki" proponuję lampowy wzmacniacz słuchawkowy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
