Modyfikacja zwrotnicy JBL E80

marcin4

By marcin4 ,
in DIY

Go to topic listing

Recommended Posts

marcin4 Rookie

marcin4

Posted
Posted

Witam,

w 2003 r. kupiłem JBL E80. Jak grają, każdy wie i nie ma co tym faktem dyskutować. Przeszukałem wiele stron i tak naprawdę nigdzie nie znalazłem informacji o jakichkolwiek przeróbkach E80. Czyżby nikomu nie przyszła żadna światła myśl, jak zmodyfikować te kolumny, by "wycisnąć" z nich maksimum? Nie mam pojęcia o zwrotnicach, zatem zwracam się do kolegów o pomoc i wspólne rozwiązanie (może) problemu. Załączam schemat zwrotnicy i zdjęcie.

Będę wdzięczny za wszystkie sugestie poza oczywistymi - zmień to badziewie na inne badziewie.

Marcin

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

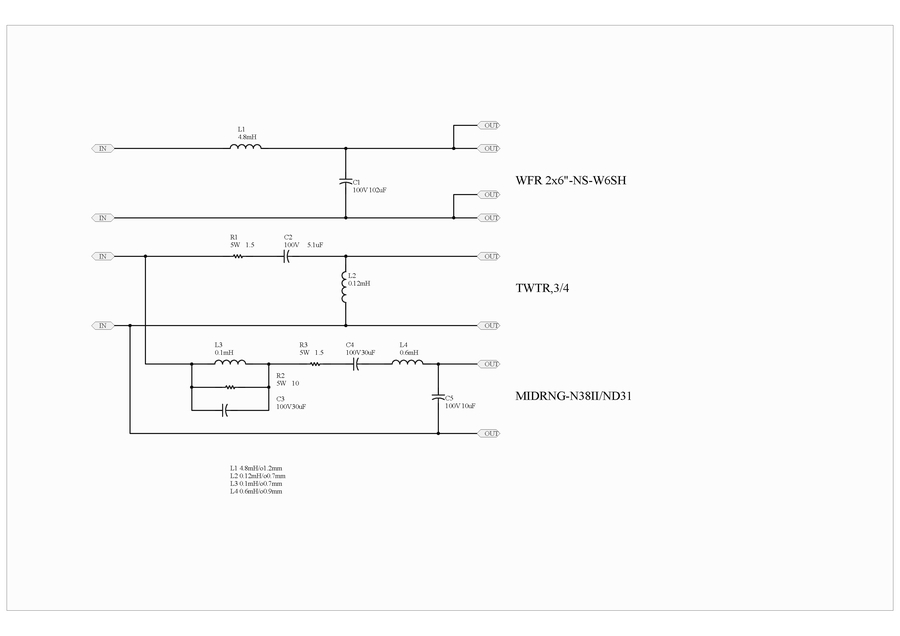

post-28226-100000085 1278483174_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
filoy Contributor

filoy

Posted
Posted

Możesz wymienić elektrolity na mkp z takimi samymi wartościami pojemności.Do innych modyfikacji potrzebny będzie system pomiarowy i większa wiedza.Możesz także eksperymentować w wytłumieniem skrzyń... .Recepty się nie spodziewaj bo tutaj jej nie dostaniesz.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Bogdan Community Regular

Bogdan

Posted
Posted

jeżeli tam jest wytłumienie na gąbce, to dodaj maty bitumiczne, a możesz być zaskoczony wynikiem,

ale pewności nie ma.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
marcin4 Rookie

marcin4

Posted
  • Author
Posted

witaj,

wytłumienie jest w postaci strzępów tkaniny wytłumiającej; pełna fuszerka. jadę w góry i mam zamiar kupić trochę wełny owczej.

j.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
filoy Contributor

filoy

Posted
Posted

Wcale nie fuszerka:/.Takie wytłumienie znalazłem dość miło grających grundigach z serii audioprisma.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
marcin4 Rookie

marcin4

Posted
  • Author
Posted

nie nazwałbym tego w ten sposób, gdyby nie było różnicy w sposobie wypełniania, jakości tkaniny i ilości strzępów. w jednej są drobne kawałki, w drugiej duże prostokąty. po prostu seryjna produkcja ;-)

j.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Kwarc Newbie

Kwarc

Posted
Posted

Kolega filoy w zasadzie wyjaśnił już co można zmodyfikować, możesz wymienić C2, C3, C4 na schemacie na jakieś MKP, cewek raczej nie ruszaj, ich ustawienie względem siebie jest OK, kable mają tam 16AWG czyli ok 1.3mm średnicy, możesz wymienić na grubsze z miedzi beztlenowej. Chociaż myśle że zmiana brzmienia będzie ledwo zauważalna. Mam te kolumny i ani myślę o ich modyfikacji.

Masz je 7 lat, pewnie brzmienie się znudziło, może poszukaj innych.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
marcin4 Rookie

marcin4

Posted
  • Author
Posted

witam,

dzięki za pomysły. moje pierwsze spostrzeżenie dotyczyło, jak i kolegi filoya, wymiany kondensatorów. cewek ruszać nie mam zamiaru. co do okablowania mam podobne mieszane odczucia. może to mało przekonywujący argument, ale chęć zmiany nie wynika z tego, ze mi się znudziły - też je lubię - ale silniejsze jest uczucie, żeby coś zrobić. oczywiście lepsze jest wrogiem dobrego. istotne jest to, że można wrócić do stanu pierwotnego, gdy coś pójdzie nie tak.



czy ktoś ma może parametry głośników użytych w tej konstrukcji?

m.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
porlick Veteran

porlick

Posted
Posted

C1 i C5 można zostawić, nie są w torze sygnału, nawet C3 może od biedy zostać. C4, jeśli brak miejsca, można zastąpić elektrolitem + suchym do zadanej pojemności. C2 tylko suchy. C suche i elektrolity nieco inaczej się zwykle zachowują- możliwe, że będzie potrzebna delikatna korekta rezystorów. Z wytłumieniem nie przesadzaj, to bass-reflex, więc nie lubi zbytnio takich zabiegów. Wymiany przewodów wewnętrznych nie usłyszysz (ale będziesz miał satysfakcję:).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
marcin4 Rookie

marcin4

Posted
  • Author
Posted

ile to jest przesada? :-) żartuje, bo właśnie przesadziłem chyba z wypełnieniem. nie wiem, jak opisać ilość wełny, bo to wam nic nie powie, ale faktem jest, że jest dość luzu. wnętrze nie przypomina słoika z ogórkami kiszonymi. efekt jest dość żenujący. tony wysokie stały się piskliwe (na tle pozostałych), basu przybyło (stał się jakby mocniejszy, głębszy, zdecydowanie inny ale mniej finezyjny - o ile o tym paśmie można tak powiedzieć). średnica bez zmian. byłem pewny, że mam coś nie halo ze słuchem przez ten upał, bo spodziewałem się także zmian w średnicy właśnie. pomyślałem, że może wypełnienie przeszkadza pracy głośnika średniotonowego. i co się okazało? siedzi on w izolującej puszcze. jutro zmniejszę ilość wełny. sam jestem ciekawy efektu.



pytanie lamera. czy ktoś może mi przybliżyć działanie elementów w sekcji średniotonowej. rozumiem, co robią wszystkie razem, ale jak podzielić je funkcjonalnie?

m.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
porlick Veteran

porlick

Posted
Posted

Elementy R3 L2 C3 wyglądają mi na pułapkę na rezonans głośnika, C4 L4 C5 to filtr 6DP/ 12GP, R5 obniża poziom średnich.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
dominion Explorer

dominion

Posted
Posted

Czy autor wątku ma i mógłby wrzucic fotki wymontowanych głosników?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
marcin4 Rookie

marcin4

Posted
  • Author
Posted

porlick - dzięki :-)



foty głośników pstryknę jutro.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
filoy Contributor

filoy

Posted
Posted

Jak się chce coś na siłę to tylko odwrotnie wychodzi.Wytłumienie jak już zdążyłeś się przekonać to nie taka prosta sprawa.Ten producent nawet jeśli robi masowo to nie fuszerkę.Przed Tobą długa droga do osiągnięcia zamyślonego przez siebie efektu akustycznego.Proponuje dalej zabawę z tłumieniem skrzynek.Niekoniecznie jednym materiałem w dowolnej objętości.Koledzy dobrze radzą...



Ja zepsułem już wiele różnych klocków,kolumn,pojedynczych głośników.Podchodzę do tego co zrobił producent z wielką pokorą.



Jeżeli wydaje Ci się ze dasz radę bo jak inaczej to lepiej zmienić ostroja na innego niż psuć na siłę.Może ktoś inny będzie w swoim systemie cieszył się owymi kolumnami.Radzę posłuchać na spokojnie innych konstrukcji...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
marcin4 Rookie

marcin4

Posted
  • Author
Posted

witam,

trochę czasu zajęło właściwe dobranie wypełnienia kolumn. ostatecznie w skrzynkach znalazło się po mniej więcej 3 litry wełny (wagowo podobnie). pasmo stało się wyrównane a system audyssey denona przestał zgłaszać, że jedna kolumna jest w przeciwfazie (prawdopodobnie przyczyną było nierównomierne rozłożenie wytłumienia). bas niewątpliwie się wzmocnił. nabrał mięsistości. to co było niesłyszalne stało się wyczuwalne. dziękuję za wszystkie porady :-) jak tylko zamówię kondensatory i będę je mieć w domu, wtedy dam znać co się zmieniło i czy na lepsze. fotki głośników wykonane, wkleję je popołudniu.

m.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
witek_z Rising Star

witek_z

Posted
Posted

R3 - 3,3 ohma.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
marcin4 Rookie

marcin4

Posted
  • Author
Posted

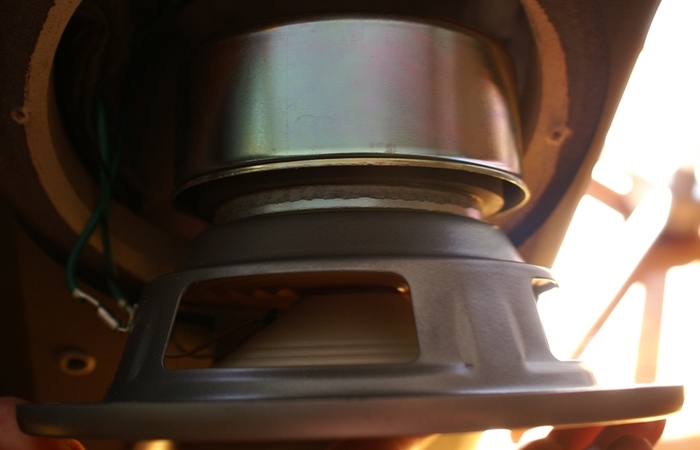

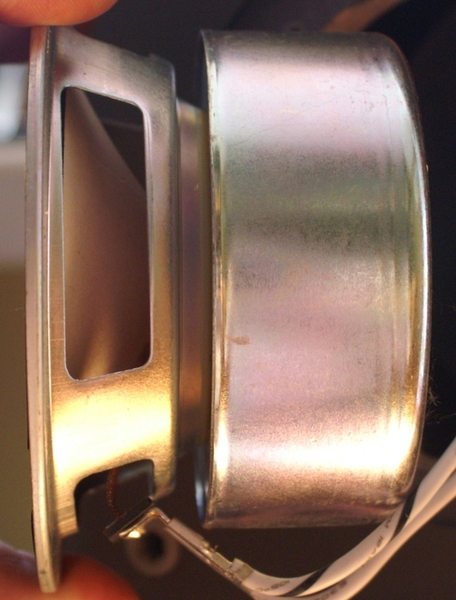

symbole głośników (nadruki):

WFR - 350540-001

TWTR - 350130-001

MIDRNG - 335588-002



poza datą produkcji i numerem seryjnym nic ciekawego nie ma, stąd nie wklejam dodatkowych zdjęć.

mnie te symbole niewiele powiedziały, a wujek google milczy.

m.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-28226-100000047 1278996339_thumb.jpg

post-28226-100000048 1278996339_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
