Zasilacz laboratoryjny – regulowany


Woper1

Recommended Posts

Witam serdecznie

Pewien czas temu, zostałem pozbawiony zasilacza laboratoryjnego – regulowanego.

Od tamtej pory szukam i rozglądam się za jakimś. W sklepach oferta jest dość bogata jest, w czym wybierać zarazem pod względem regulacji napięcia jak i prądu. Niemniej jednak pomyślałem sobie, skoro jestem forumowiczem i choć temat nie dotyczy bezpośrednio audio każdy z nas ma do czynienia z uruchamianiem różnych urządzeń elektronicznych, więc na pewno każdemu się przyda takowy zasilacz.

Znalazłem na łamach pewnej gazety elektronicznej schemat (może być trochę przestarzały) zasilacza regulowanego 0 – 30V 5A. Zainteresowanym prześlę cały artykuł na maila. Interesuje mnie Wasza opinia co jest wart ten zasilacz ?

Ogólnie rzecz ujmując powstają na tym forum przeróżne cuda i wynalazki, więc może stworzymy wspólnie zasilacz regulowany.

Moim zdaniem zasilacz powinien mieć, co najmniej dwa wyświetlacze lad (napięcie i prąd), może zamiast tego jeden większy wyświetlacz lcd z wyświetlanymi wartościami napięcia, prądu, może jeszcze mocy. Chciałbym również, aby miał dwa wyjścia, mogą być również symetryczne, zabezpieczenie przeciwzwarciowe i termiczne. Najlepiej gdyby całość była sterowana procesorem.

Może ktoś popełnił taki zasilacz w swoim zaciszu domowym i chciałby się pochwalić ?

To wszystko, co nasuwa się mi na myśl w obecnej chwili.

Zapraszam wszystkich do wspólnej dyskusji i zachęcam do wspólnej budowy „konkretnego” zasilacza.

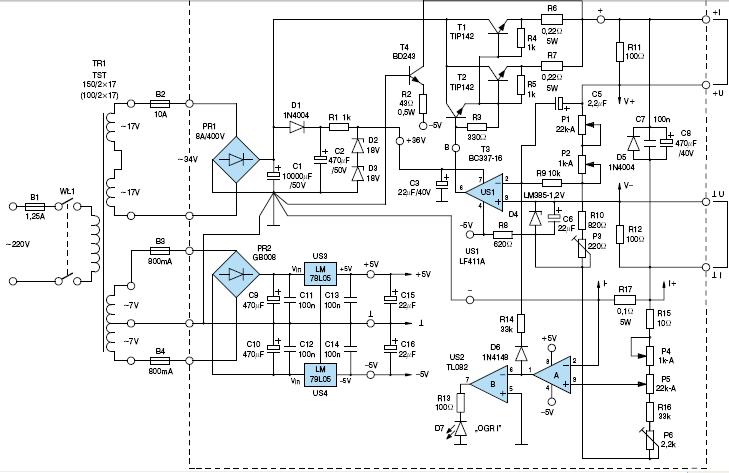

Poniżej załączam schemat zasilacza, który znalazłem w artykule.



Pozdrawiam serdecznie

Robert

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-16621-100000007 1279124702_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Z prostych i sprawdzonych konstrukcji mogę polecić zasilacz z electronics-lab

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

i cały temat jemu poświęcony na elektrodzie

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

Znajomy odpalał zasilacz z pierwszego posta i niestety non stop rozwalał tranzystory. Jego podstawową wadą jest to, że nie ma przełącznika odczepów na wtórnym i całe napięcie wali na regulator. Potrzeba sporego radiatora, a i o drugie przebicie tranzystorów mocy nie trudno.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

Ze względu, że ograbiono mnie ze sprzętów, coś musze szybko zrobić ;)



Zacząłem więc robić coś takiego:



Fotkę przedstawiam aby łatwiej było porozmawiać o założeniach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ach tył (radiator):

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Założenia:

Pomiary: U oraz I (jak autora wątka)

Napięcie: 0-30V. Woltomierz (zakres 20V) ma przełącznik 200V (tylko zakres woltomierza).

Prąd: 0-2A. Zakres tym razem dotyczy i amperomierza i regulacji prądu: 0-20mA lub 0-2000mA.

Napięcia nieregulowane: +15V, -15V, +5V wszystkie 2A.



Radiator odprowadza spoko 60W.

Link to comment
Share on other sites

Jeszcze dwa przykłady wspomnianego przeze mnie zasilacza

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ogólnie można go dopasować do swoich potrzeb, zmieniając zakres regulacji napięcia i prądu.

Link to comment
Share on other sites

O widzę pojawiają się wszelkie możliwe układy.

Poczekam więc do wyklarowania się założeń.



Dodam tylko, że z przeglądniętych układów większość nie ma możliwości regulacji U i I zdalnie, np. zewnętrznym napięciem z mikrosterownika. A takie było założenie Autora watku.



Zajrzę tu później.

Link to comment
Share on other sites

Następny link który przedstawia BB84 to już bardziej rozbudowany zasilacz. Prąd jakim dysponuje jest dla mnie zadowalający :) Jak widać na foto woltomierze i amperomierze są realizowane na kitach avt, lecz mogę się mylić.

Generalnie byłoby dobrze mieć jedną pcb ze sterownikiem i wyświetlaczami a jedną z częścią wykonawczą.

Co myślicie o zastosowaniu w takim zasilaczu wyświetlacza lcd graficznego przykładowo 4x20 i na nim wyświetlać napięcia, prądy, temperaturę, itp. Można jeszcze coś dodać do takiego zasilacza przykładowo prosty układ sprawdzający ciągłość, lub termometr przewodowy, czy dodatkowy woltomierz.

Myślę, że zastosowanie procesora bardzo może poszerzyć funkcjonalność takiego zasilacza.

Chciałbym aby to był taki mały "kombajn" w mojej pracowni.

Link to comment
Share on other sites

Z tego zasilacza można wycisnąć więcej niż 5A maksymalnego prądu - wszystko zależy od transformatora, ilości tranzystorów mocy i wielkości radiatora. Mi udało się zbudować wersję 8-amperową (testowane przy zwarciu wyjścia przez 20 minut). U siebie zastosowałem 5 tranzystorów na wyjściu i wentylatorek wspomagający chłodzenie (obroty wentylatora proporcjonalne do temperatury radiatora).



Pytanie tylko czy warto budować transformator dużej mocy z tak szerokim zakresem regulacji napięcia.. Jeżeli ktoś się uprze, to trzeba szukać lepszych rozwiązań, np. dzielone uzwojenie wtórne trafa..

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W tym zasilaczu, a raczej jego rozwiniętych wersjach, znajdziemy wejścia na cztery potencjometry - zgrubną i dokładną regulację napięcia oraz prądu. Nic nie stoi na przeszkodzie aby wpiąć się tam dodatkowym układem na uC z klawiaturą membranową. Do tego są wyjścia do pomiaru prądu i napięcia, do których można dołączyć dowolny rodzaj wyświetlacza. Powstała również wersja z przełącznikiem uzwojeń, co w przypadku dużych prądów wydaje się konieczne. Można zbudować dwa oddzielne zasilacze i łączyć je na wyjściu symetrycznie lub równolegle, ewentualnie zastosować odpowiedni przełącznik do tego celu. Sam układ jest klepany od lat i działa zadowalająco, po szczegóły odsyłam na www.elektroda.pl

Ja np. posiadam jeszcze niedokończony zasilacz 0-30V z ograniczeniem do 1,5A, którego transformator zasila również stację lutowniczą. Wyprowadzone zostanie również napięcie pomocnicze 5V.

Link to comment
Share on other sites

Znalazłem jeszcze schemat zasilacza w pełni sterowanego przez procesor. Mam również soft niestety tylko w postaci .hex Typowo zasilacz oferuje regulację 0-25V 0-4A.

Poniżej schemat

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

I jeszcze część sterująca

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Aby nie stosować przełączanego uzwojenia wtórnego można zastosować zasilacz impulsowy przed liniowym.

Założenie:

Trafo daje np.: 60V. Regulowany zasilacz liniowy 0-50V a zasilacz impulsowy (prosty przepływowy) wytwarza z 60V napięcie wyższe od wyjściowego (po zasilaczu liniowym) o powiedzmy 5V (5-55V).

Link to comment
Share on other sites

Jeżeli chodzi o stabilizator, to ja od kilkunastu lat odkąd dopracowałem jedno rozwiązanie, robię ten sam układ, tylko na różne napięcia i prądy. Robiłem na trafku od około 10VA do 400VA. Taki średni, który używam na codzień ma około 90VA, oraz 0-30V i 0-3A, wszystko regulowane płynnie. Prąd na zwykłym potku, a napięcie na 10-cio obrotowym.

Stabilizator jest trochę nietypowy, jednak działa najlepiej z wszystkich, które montowałem. Ma regulowane napięcie od zera, oraz regulowane ograniczenie prądu od zera. Działa to naprawdę super.

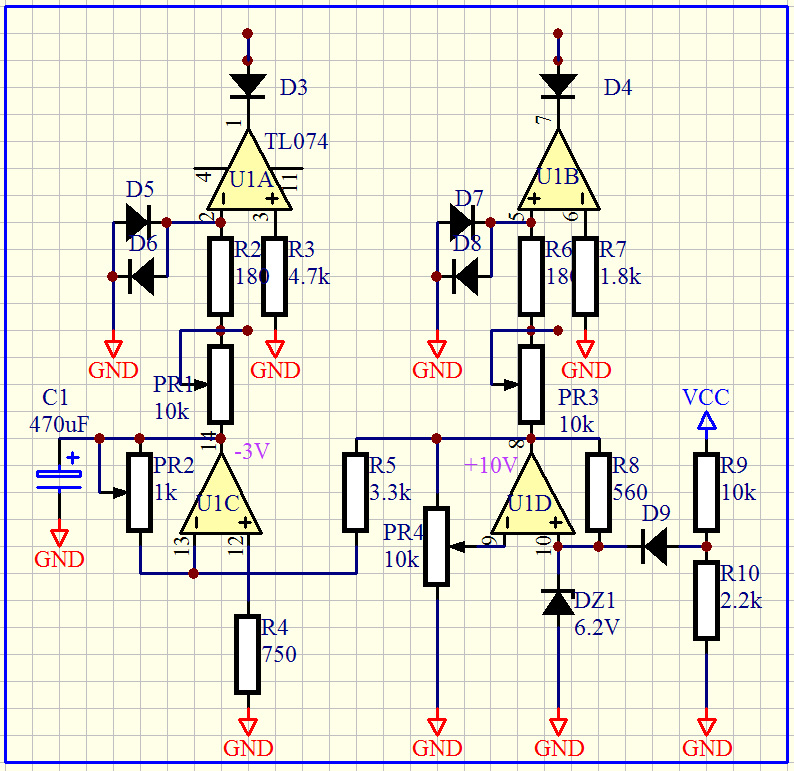

Wkleję widok z Protela, w którym projektowałem płytkę układu sterującego.

Tak w skrócie, są tam dwa napięcia odniesienia +10V i -3V. To te dolne komparatory. Górne służą do stabilizacji- jeden prądu, a drugi napięcia. Jeżeli kogoś zainteresuje ten układ to narysuję jak to wpiąć do części "mocy".

Pozdr.Bogdan.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-9128-100000099 1279220349_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jeszcze dodam,żeby nie było wątpliwości, że minus części sterującej jest na plusie części mocy.

Na razie tylko dorysowane do schematu bo nie mam dziś czasu. Myślę, że widać o co chodzi w tym układzie.Wątpliwości wyjaśnię jutro wieczorem:-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jak widać paru kolegów zaproponowało ciekawe pomysły i rozwiązania. Które według Was będzie the best ?

Sądzę, że część wykonawczą będzie można wybrać z którejś powyższej. Pozostaje kwestia sterowania, dalej będę się upierał przy procesorze i wyświetlaczu lcd.

Czy któryś z kolegów byłby zainteresowany podjęciem tematu sterowania ? (głównie chodzi o programowanie procka) ja przyznam szczerze nie potrafię tego robić za dobrze.

Link to comment
Share on other sites

Chyba zostanę przy swojej koncepcji, albowiem:

- Nie potrzebuję 4 zacisków (przerost formy nad treścią w domowych zastosowaniach).

- Mam wyprowadzony potencjał obudowy i dobrze izolowane trafo (patrz watek o ekranowaniu). Bardziej to się przydaje w zasilaniu czułych układów, niż 4 zaciski ;)

Przy 4 zaciskach (na zaproponowanych schematach) nie widomo gdzie jest poziom odniesienia. . .

- W mojej konstrukcji sterowanie prądem i napięciem jest możliwe napięciami 0-2,5V. - Procka na razie nie wstawiam.

- Jako czujnika prądu używał będę LT1787 12-bit Current Sense. . .

Pomiar prądu w gałęzi zasilania, nie zaś na „sztucznej” masie układu.



Możliwe jest zasilanie automatyki analogowej bez napięcia „-„. Stosuję LT1013. On działa z napięciami wejściowymi od –Vzas.



Prace przerwałem bo wpadła mi nagła praca.

Proponuję przyjrzeć się wymienionym układom.
