Mod Or Diy..Onkyo DX-6660

[Demasked75]

Witam

Forumowicz, mam oto pewno zagadkę.

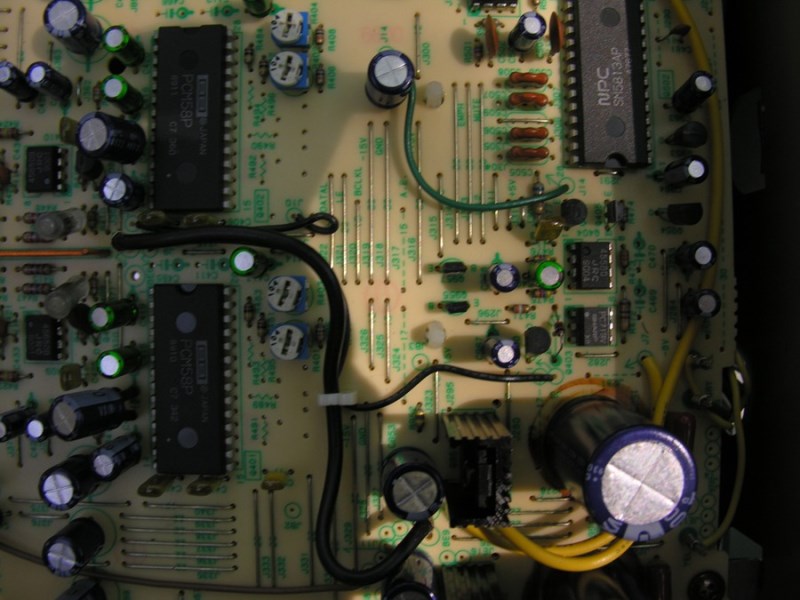

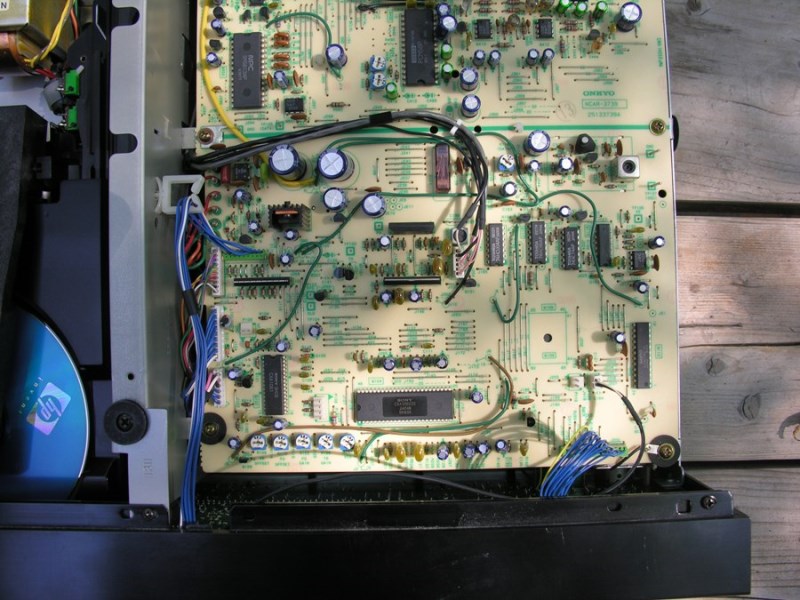

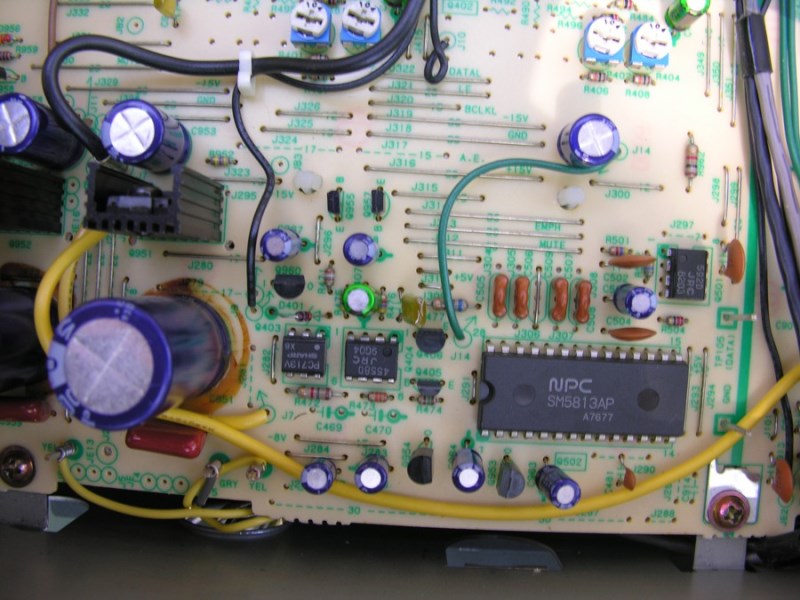

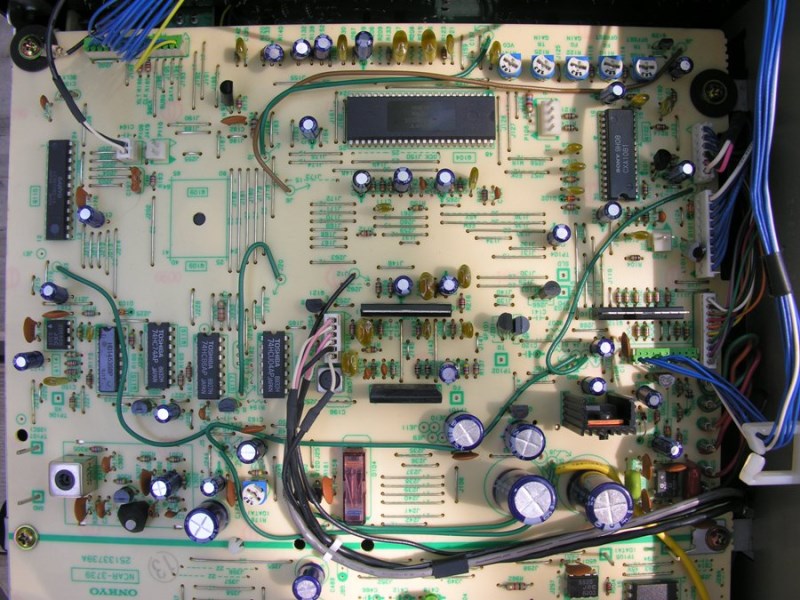

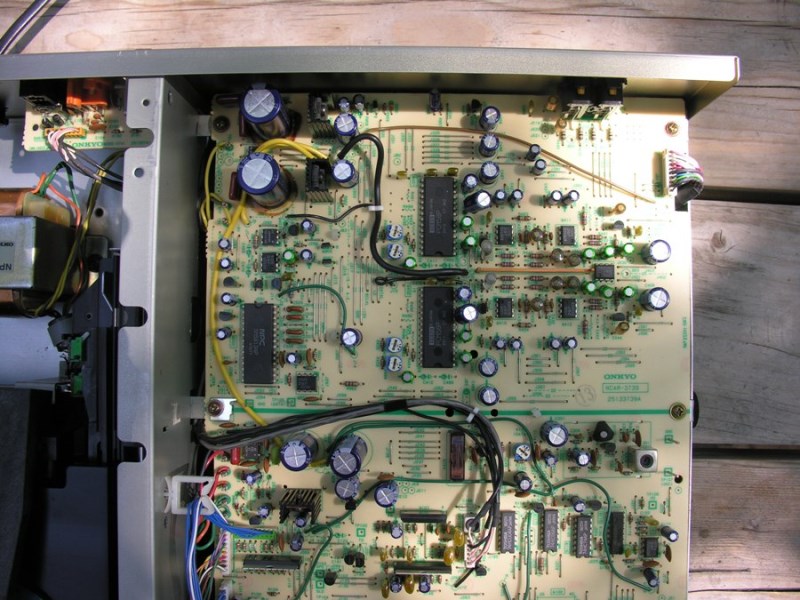

Oto Onkyo dx-6660 z padiętym laserem. Wymiana lasera mija się z celem. Układ C/A jest na BB PCM56P. Jak można byłoby przerobić PCB aby podłączyć wyjście cyfrowe z CD-ROMu bądż spdif c.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ophium]

Potrzebna jest dodatkowa płytka odbiornika S/PDIF > I2S.

[żółwik]

Tak, niaczej nie podepniesz sygnału spdif, gdyż format danych przesyłanych do przetwornika jest zupełnie inny.

Trzeba to odpowiednio rozkodować, dodać zsynchronizowany zegrar odzyskany również na podstawie sygnału spdif itp. Do tego są zaawansowane układy zwane odbiornikami.

Najbardziej popularne to np. CS8414-8416 czy DIR9001.

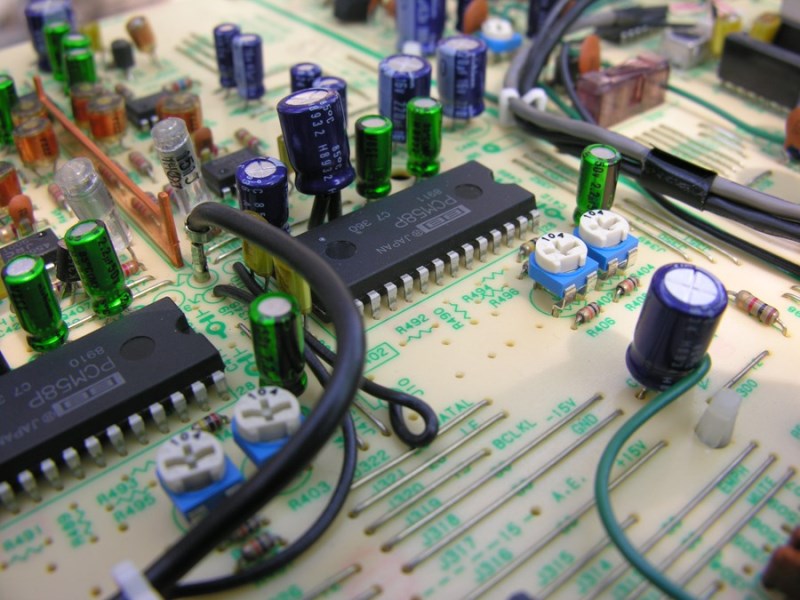

A poza tym pisz dokładnie na temt sprzętu napisaleś, iż posiadają PCM56, a nie wgłębiając się widać, że to nie taka obudowa i są to najprawdopodobniej PCM58.

[ophium]

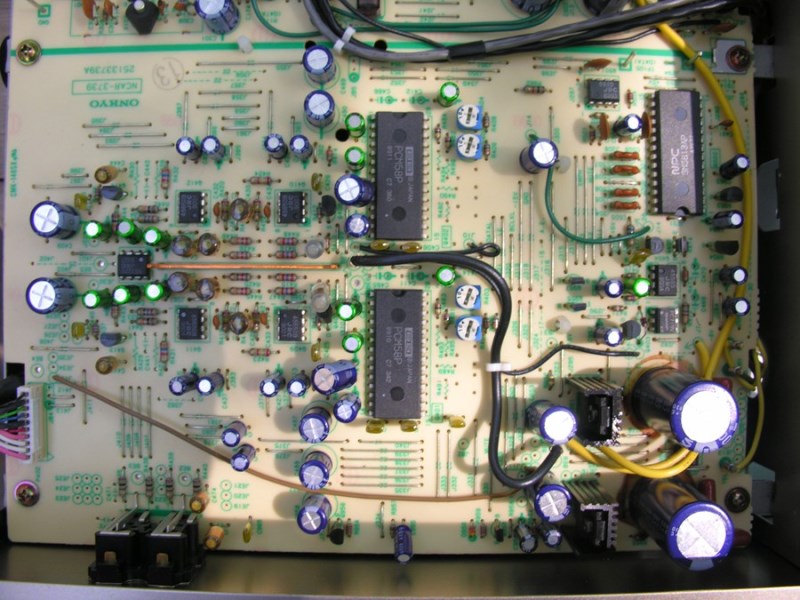

Ja bym powiedział, że wręcz na pewno 58. Na ostatniej fotce widać :)

[Demasked75]

Tak, to BB PCM58P, mój błąd. Na czeskiej stronie znalazłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Demasked75]

To link do strony:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ophium]

A opłaca ci się tak konwertować sygnał w tę i z powrotem? Z drugiego odtwarzacza też można wyciągnąć I2S. Nie wiem czy gra jest warta świeczki, nie słuchałem na tym przetworniku.

[gelson]

>>> Piotrek608

7 Maj 2007, 12:33

O mnie » Ignoruj » PW »

stat: 2416 / 3735 / 72 PCM58P-K to najlepsze dace jakie kiedykolwiek ludzkosc opracowała...np wyzsze modele 20 bitowe PCM63P-K to tylko takie rozbudowane 58 o wyzszych szumach..dlatego nie maja nazwy "precision"..



PCM58P-K maja realne szumy ponizej 100dB..natomiast PCM58P-S to wersja nieco gorsza o lepszym współczynniku THD ale szumy i liniowosc maja gorsza od wersji K.

Prawdopodobnie Ski maja ładna barwę dźwieku. <<<

[jarek1233]

Odświeżając temat: Mam identyczny problem i zagadke co Demasked 75. Z ciekawości udało się tchnąć nowe życie w te Onkyo Dx-6660 ?
