Denon DCD 1015 jako transport


tannoym2

Recommended Posts

Witam

Po debatach na forum jako transport DAC wypadło na Denona DCD1015

Zmiany jakie zostały wprowadzone:

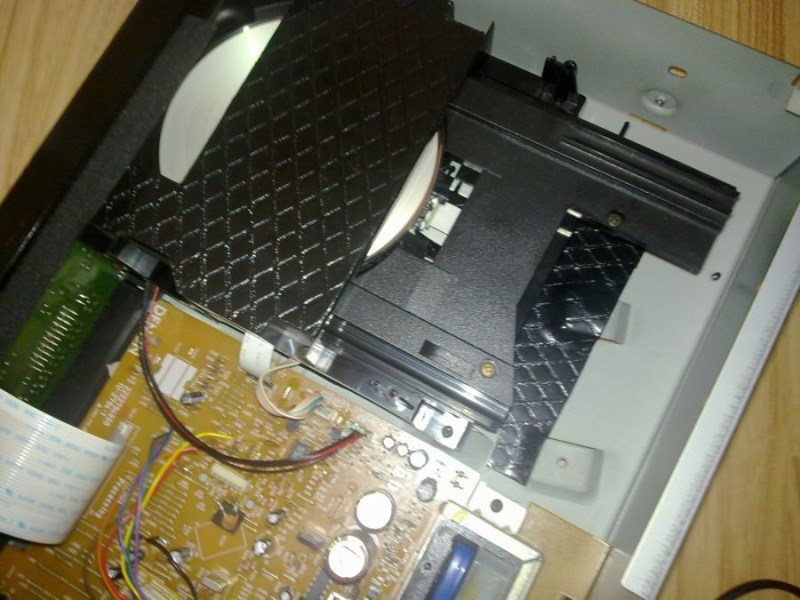

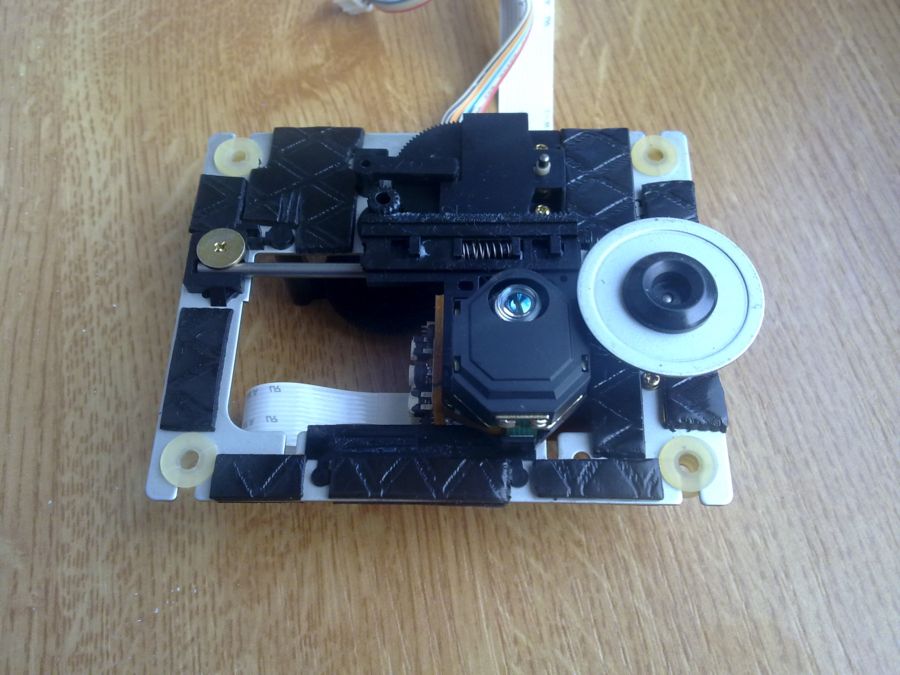

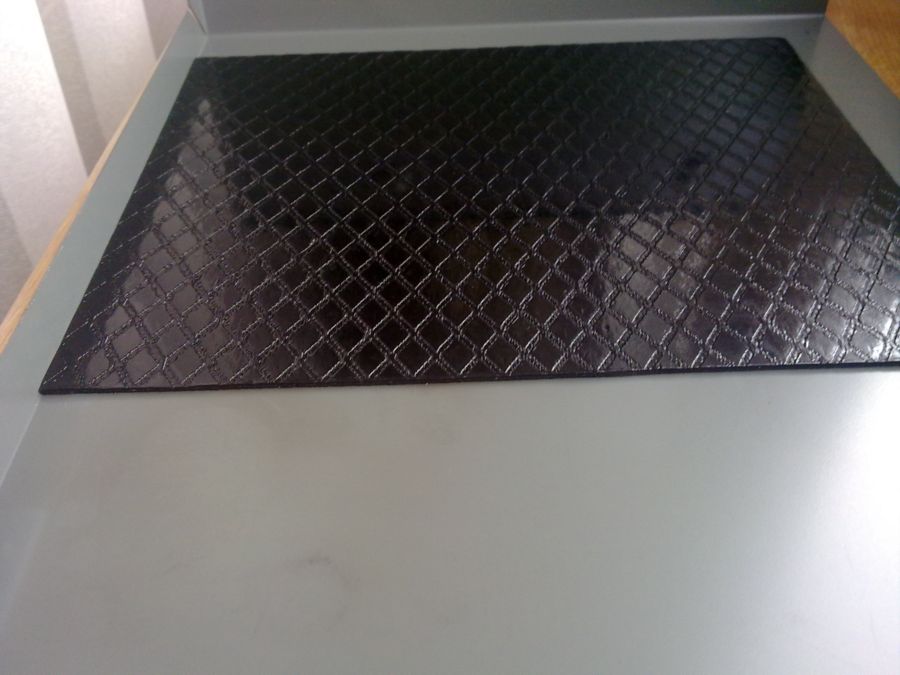

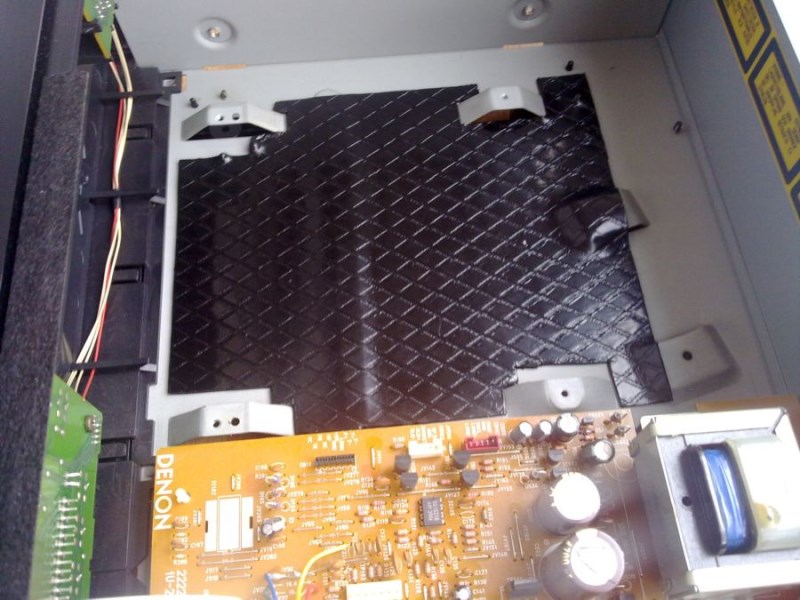

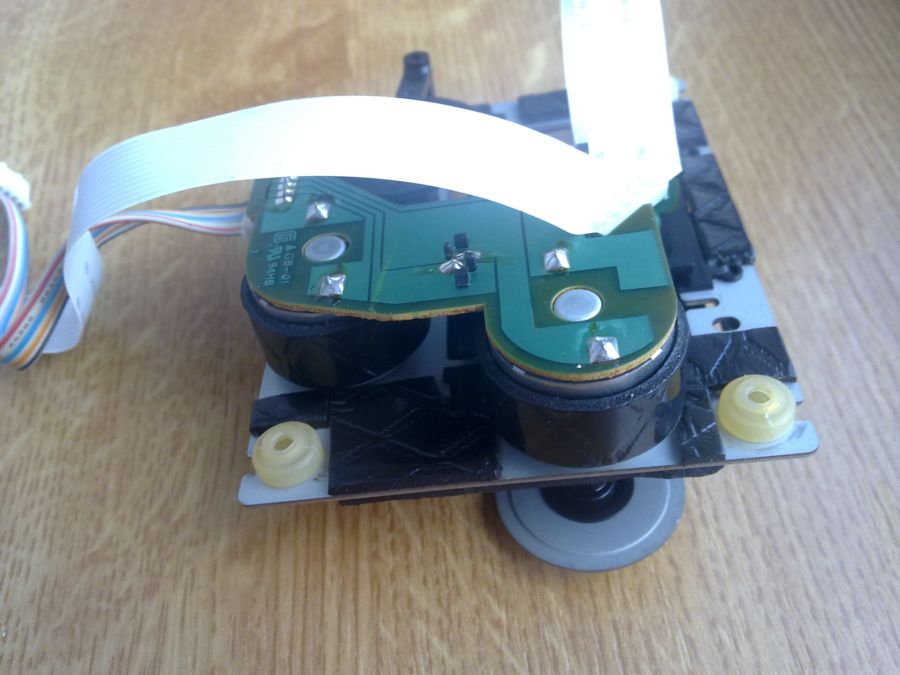

- wytłumiony napęd i obudowa

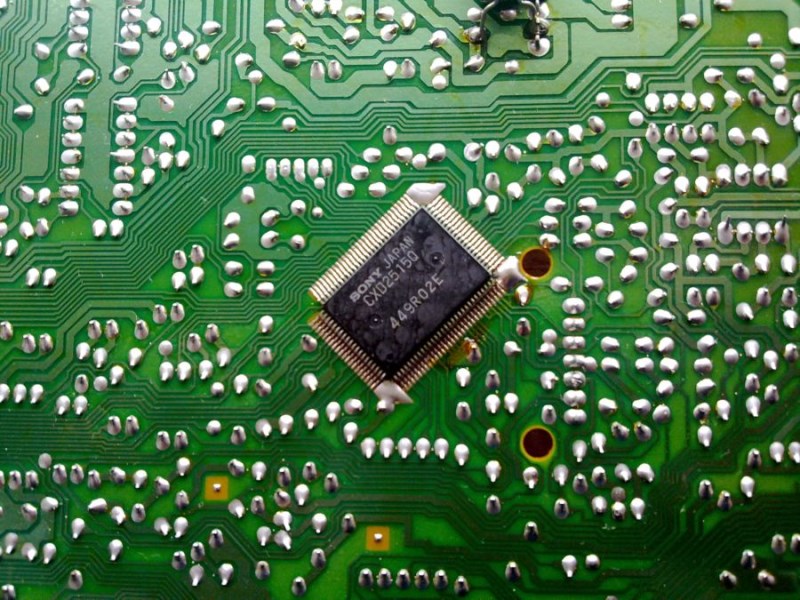

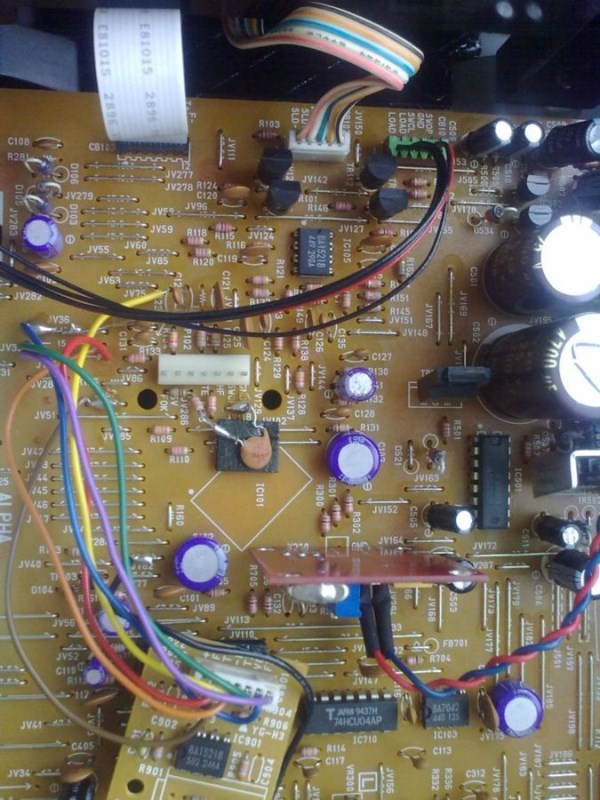

- wymiana kondensatorów w cyfrówce i przy układzie cxd oraz bramkach na Sanyo Os-con seria SP

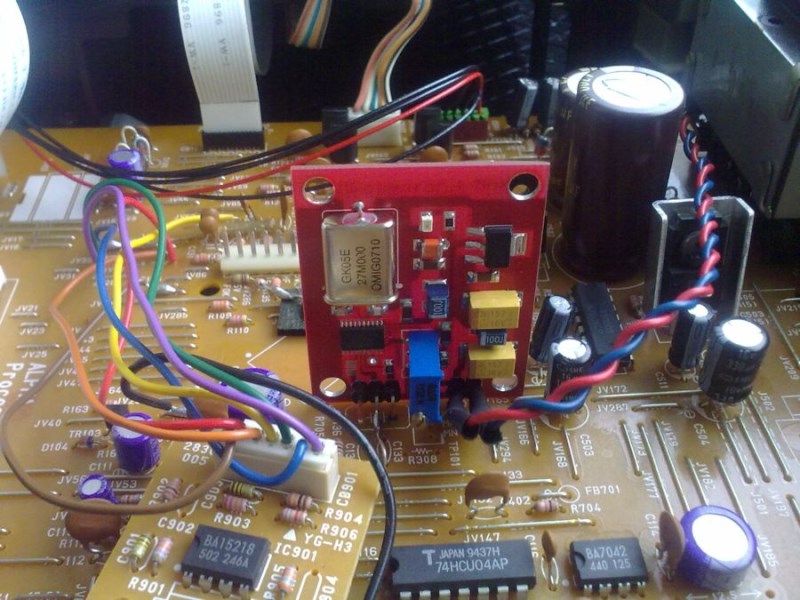

- masterclock MRelektronik Max kwarc Omig

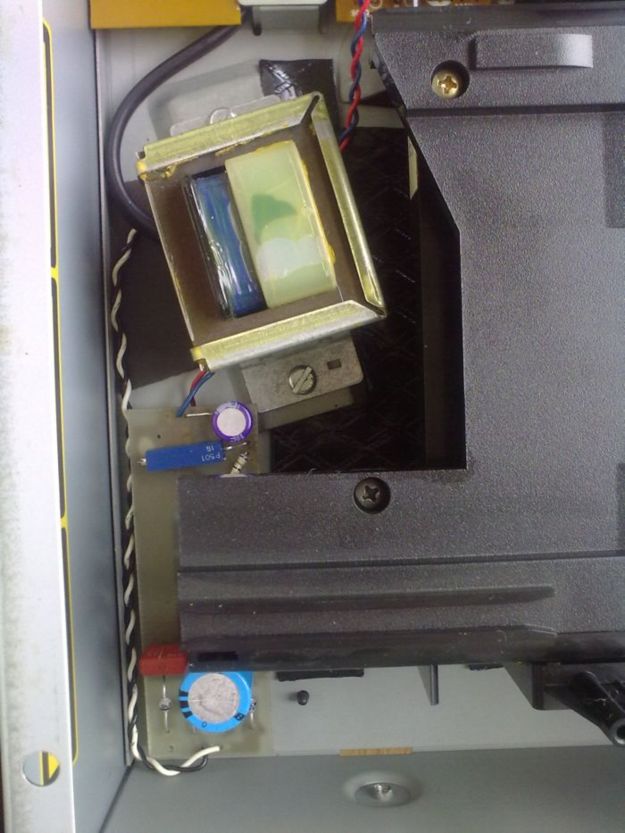

- dodatkowe trafo + zasilacz do clocka

Dodanie paru drobiazgów wprowadziło DCD1015 na zupełnie inne tory! Jestem zadowolony!

Co jeszcze waszym zdaniem warto poprawić?

Po głowie chodzi mi wymiana diód w zasilaczu na byv 27-200

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-13464-100000097 1281043375_thumb.jpg

post-13464-100000098 1281043375_thumb.jpg

post-13464-100000099 1281043375_thumb.jpg

post-13464-100000100 1281043375_thumb.jpg

post-13464-100000001 1281043374_thumb.jpg

post-13464-100000002 1281043374_thumb.jpg

post-13464-100000003 1281043374_thumb.jpg

post-13464-100000004 1281043374_thumb.jpg

post-13464-100000005 1281043374_thumb.jpg

post-13464-100000006 1281043374_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W sobotę wkleję zdjęcia swojego 1015, dobrze jest a nawet bardzo dobrze wcisnąć osobne zasilanie dla analogu oraz poprawa cyfry, a dzięki uprzejmości kolegi piotr_37 u mnie zamiast PCM-ek są AD1860.

Denon PMA 925R, Sony TA F690ES, ST-S590ES, NuBERT NuBox 360, AKG K550, Graham Slee Solo klon, BCL.

"Doświadczenie jest ostatecznym kryterium prawdy".

Link to comment
Share on other sites

Możesz też wywalić kondy wyjściowe, bez obaw o DC, na obu wyjściach są rezystory 680R, śmiało możesz je zmniejszyć do kilkudziesięciu omów, wywal tranzystory mutujące, można też zrobić tak :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



wpisy Molibdena.

Denon PMA 925R, Sony TA F690ES, ST-S590ES, NuBERT NuBox 360, AKG K550, Graham Slee Solo klon, BCL.

"Doświadczenie jest ostatecznym kryterium prawdy".

Link to comment
Share on other sites

Można wykonać synchroniczny reclocking sygnału SPDIF sygnałem zegarowym MCK z master clocka na jakimś przerzutniku typu D (najpopularniejszy - 7474) oraz pozmieniać kondensatory sprzęgające sygnał SPDIF na wyjściu (pewnie elektrolit) oraz usunąć kondensator 100pF ograniczający widmo tego sygnału - zw. jest tam taki kondensator do masy. Jego usunięcie może jdnak powodować wysoki poziom zakłóceń e/m. Wystarczy włożyć IC do wyjścia SPDIF i już sieje... u mnie zakłóca odbiór FM.

Link to comment
Share on other sites

Piotrek608, 8 Sie 2010, 14:54



>To chyba by wartao jakis sensowny bufor na tym wyjsciu zrobic..solidny trafol SPDF..jakis scalak

>drivujacy który bierze dane prosto z nogi scalaka cxd2515aq..jakis74HCU04 wykorzystac wszystkie

>bramki równolegle.





Tam tak właśnie jest sygnał wychodzi z 71 nogi CDX2515Q przez rezystor 1k na 74HCU04.

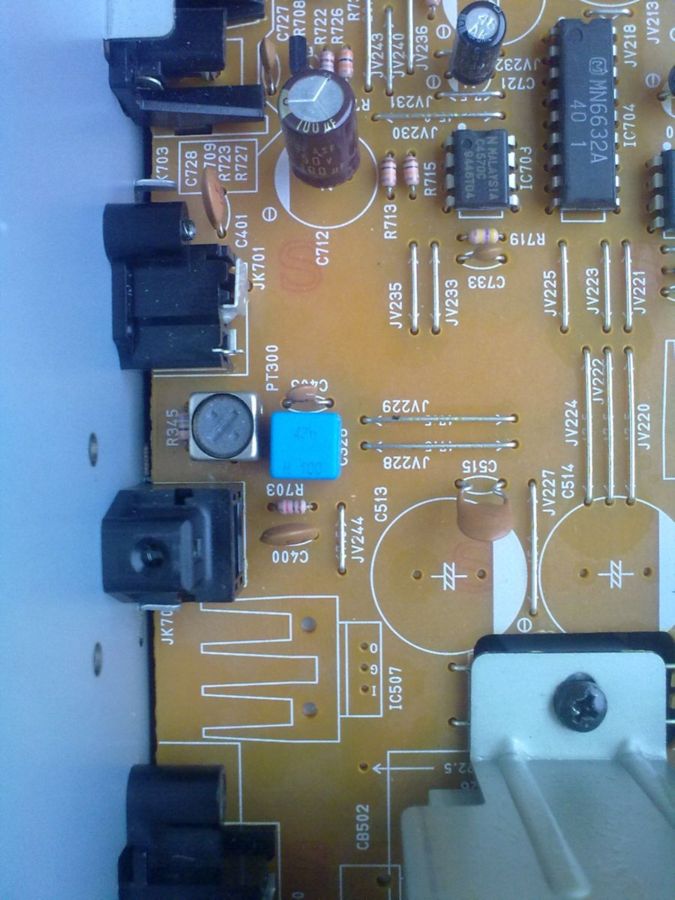

Na wyjściu wymieniłem kondensator c328 33uf/16v na Vishay MKP 1837 47nF/100V trafo faktycznie słabej jakości będę je wymieniał a odnośnie tego 100p jeszcze nic nie robiłem poczekam na transformatorek...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Molibden, 8 Sie 2010, 18:49



>Można wykonać synchroniczny reclocking sygnału SPDIF sygnałem zegarowym MCK z master clocka na

>jakimś przerzutniku typu D (najpopularniejszy - 7474) oraz pozmieniać kondensatory sprzęgające

>sygnał SPDIF na wyjściu (pewnie elektrolit) oraz usunąć kondensator 100pF ograniczający widmo tego

>sygnału - zw. jest tam taki kondensator do masy. Jego usunięcie może jdnak powodować wysoki poziom

>zakłóceń e/m. Wystarczy włożyć IC do wyjścia SPDIF i już sieje... u mnie zakłóca odbiór FM.



Molibden odnośnie tego reclockingu sygnału może masz schemat i opis? Chętnie bym wypróbował

Link to comment
Share on other sites

Schamat gdzieś był w temacie o Shigaraki Clone, a ja nie mam tu nic pod ręką do wstawienia. Wygląda to tak, że na jeden z przerzutników D w układzie np 7474 podajesz: na wejście zegarowe CLK sygnał 16,9344MHz z master clocka taktującego odtwarzacz, na wejście D przetaktowywany sygnał (najlepiej wprost z wyjścia DOUT układu CXD - procesora EFM), a wejścia ustawiające R, S blokujesz tak żeby były nieaktywne (do masy lub, +V, nie pamiętam).

Na wyjściach Q i /Q uzyskujesz symetryczny sygnał SPDIF po reclockingu. Możesz wykorzystać jedno lub oba (lub zrobić driver z kilku połączonych bramek, np NOT, AND, NAND) powiedzmy do sterowania transformatorem (symetrycznie lub nie) lub wprost przez dzielnik na wyjście, ewentualnie do tego może być kondensator sprzęgający blokujący skałdową DC w sytuacjach kiedy np wyjście nie pracuje (rzadko to się zdarza, opcja).

Wejścia D, CLK niewykorzystanego przerzutnika należy połączyć do masy a sam układ dobrze odsprzęgać np. tantlami i zasilać czystym napięciem, zwracając uwagę na połączenie masy i sygnałów (przez szeregowe rezystory np. 100ohm).

Link to comment
Share on other sites

o cos w tym stylu trzeba miec rozmach w działaniach:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Znalazłem schemat takiego układu co warto w nim poprawić zmienić?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jeszcze foto układu

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Coś podobnego gra u mnie jakiś czas w shigaclonie. Płytka dość uniwersalna . Można zmieniając zworki grać z buforem lub bez, albo wykorzystywać dwa wyjścia flip flopa do AES/EBU. Rezystorki dopasowujące są przy gniazdach i na płytce ich nie ma . Z tym, że pomysł z bramkami na wejsciu wydaje się bez sensu, ale to taki mój patent. Gra to z zegarem jocko, gdzie jedno z wyjść ma bramkę , a drugie nie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dopiszę coś jeszcze. Bo kolega założyciel wątku źle sobie o mnie pomyśli :) Jestem zdania, że najpierw należy zmontować coś takiego na pająka, bo nie zawsze wynik reclockingu jest pozytywny inaczej wszystkie szanujące się firmy montowałyby to w swoich urządzeniach. Zmontować , posłuchać, a jak będzie OK, brać się za płytkę. Piszę to bo przerabiałem to w swoim shigaclonie dość długi czas.

Link to comment
Share on other sites

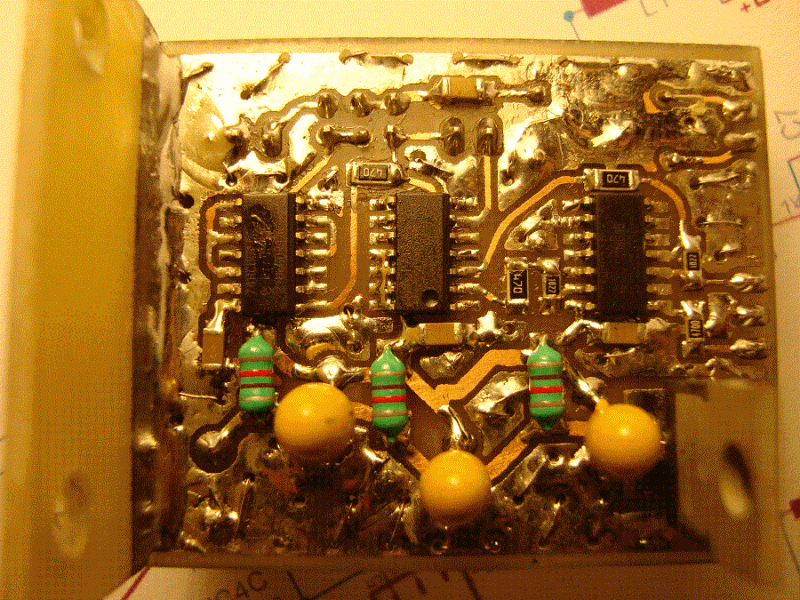

W moim przypadku płytkę projektował kol Luis. Jest dwustronna, obszary masy połączone przelotkami co 5mm (stąd tyle cyny na płytce). Z tą masą to dobry pomysł, ukłąd nie "sieje",co było widoczne w postaci prążków w TV. Wydaje mi się , że trzeba na to zwrócić uwagę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-9598-100000048 1282596729_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

W cd Denona typowo zastosowano CXD2500AQ/CXA1372 lub w ostatnich CXD2515 który to jest nowszą wersja bo zawiera dwa scalaki pod jednym dachem..jednak nalezy pamietac , ze są to scalaki datowane na 1991 rok a 2515 na 1993 rok..raczej recloking winien im pomóc choc moje obserwacje na oscyloskopie wykazały ładny przebieg SPDF
