Denon DCD 1015 jako transport

Luiis · 1 Października 2010

myślisz, że robienie płytek w zakładzie bez intencji zarobku na nich to łamanie ostrzeżnia zawartego w schemacie??

zarobi na tym coś zakład, którego jest wszystko jedno co to, po co i dla kogo. my byśmy nic na tym nie zarobili więc nie ma tu działalności komercyjnej z wykorzystaniem schematu.

.. nie sądzę że robienie płytek z intencją udostępnienia DIYowcom non profit było nadużyciem;)

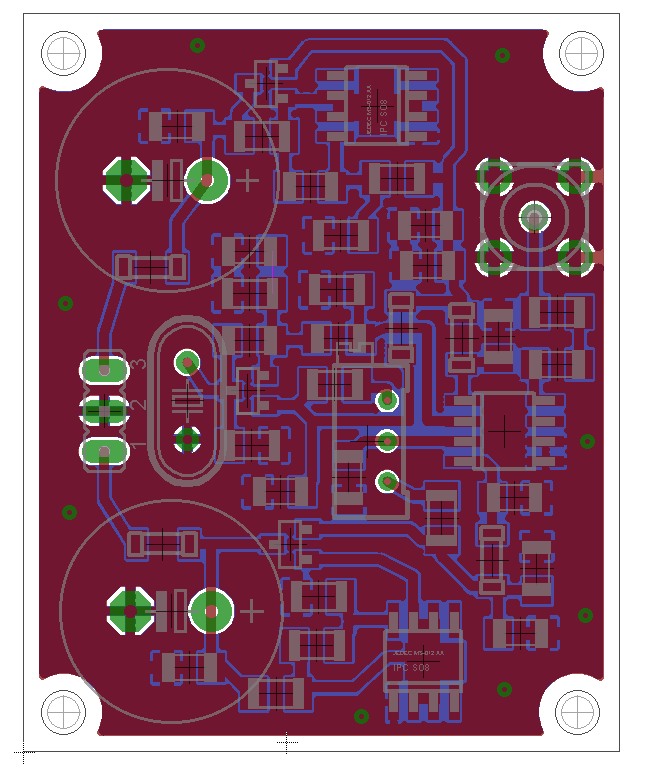

wczoraj z "nudów" machnąłem dwie wersje TH i SMD, fotki poniżej.

Rysunek "wprasowanki" mogę przesłać zainteresowanym na priva.

(oczywiście wymiary ver. smd są prawie 2x mniejsze)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nick30 · 1 Października 2010

.. nie sądzę że robienie płytek z intencją udostępnienia DIYowcom non profit było nadużyciem;)

wczoraj z "nudów" machnąłem dwie wersje TH i SMD, fotki poniżej.

Rysunek "wprasowanki" mogę przesłać zainteresowanym na priva.

(oczywiście wymiary ver. smd są prawie 2x mniejsze)

Luiis SWIETNE pcb.

jesteś super.

Ja poproszę naprasowałkę na te płyteczki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 1 Października 2010

Luiis SWIETNE pcb.

jesteś super.

Ja poproszę naprasowałkę na te płyteczki.

Ok, wyślę Ci na priva:)

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kopczas · 1 Października 2010

skąd bierzecie scalak, który jest schemacie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nick30 · 1 Października 2010

Witam.

Dzięki pracy kolegi Luiis mamy zaprojektowane PCB. Super.

Postaram się dzisiaj wieczorem wytrawić PCB i uruchomić clocka.

>> Kopczas. Scałaka ja zamawiałem w TME. Jak będziesz zamawiać w TME daj znać potrzebuje kilku części u nich.

>>Luiis. Czy można było by zrobić PCB w taki sposób żeby część elementów była smd a część powłekana.

Napisze o co mi chodzi.

trany BC550 i 560, fet j309 dać jako powłekane TL431 też zwykły. Każdy z nas ma dużo tych elementów. cewki też powlekane.

Natomiast rezystorki i kondensatorki dać w smd.

Tak jak to jest w Jocko Clocku.

Postaram się jeszcze dziś zamieścić zdjęcia clocka.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 1 Października 2010

Witam.

Dzięki pracy kolegi Luiis mamy zaprojektowane PCB. Super.

Postaram się dzisiaj wieczorem wytrawić PCB i uruchomić clocka.

>> Kopczas. Scałaka ja zamawiałem w TME. Jak będziesz zamawiać w TME daj znać potrzebuje kilku części u nich.

>>Luiis. Czy można było by zrobić PCB w taki sposób żeby część elementów była smd a część powłekana.

Napisze o co mi chodzi.

trany BC550 i 560, fet j309 dać jako powłekane TL431 też zwykły. Każdy z nas ma dużo tych elementów. cewki też powlekane.

Natomiast rezystorki i kondensatorki dać w smd.

Tak jak to jest w Jocko Clocku.

Postaram się jeszcze dziś zamieścić zdjęcia clocka.

Pozdrawiam.

Oczywiście że się da..:)

Będzie nawet prościej, bo trany smd mają inny rozkład wyprowadzeń i było sporo "gimnastyki", żeby to zmieść na jednej stronie bez przelotek.

Co do komparatora to pasuje jeszcze LT1019, jeśli się nie mylę..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nick30 · 1 Października 2010

Przed chwilą zrobiłem płyteczki.

Aż chcę się polutować, ale chyba idę spać.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

mkmar · 2 Października 2010

Oczywiście że się da..:)

Będzie nawet prościej, bo trany smd mają inny rozkład wyprowadzeń i było sporo "gimnastyki", żeby to zmieść na jednej stronie bez przelotek.

Co do komparatora to pasuje jeszcze LT1019, jeśli się nie mylę..

- C5 i C6 też lepiej przewlekane, gdyż autor zaleca NPO lub mikowe, a te łatwiej znaleźć niż smd dobrej jakości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 2 Października 2010

- C5 i C6 też lepiej przewlekane, gdyż autor zaleca NPO lub mikowe, a te łatwiej znaleźć niż smd dobrej jakości.

NPO bez trudu znajdziesz w każdym rozmiarze smd.

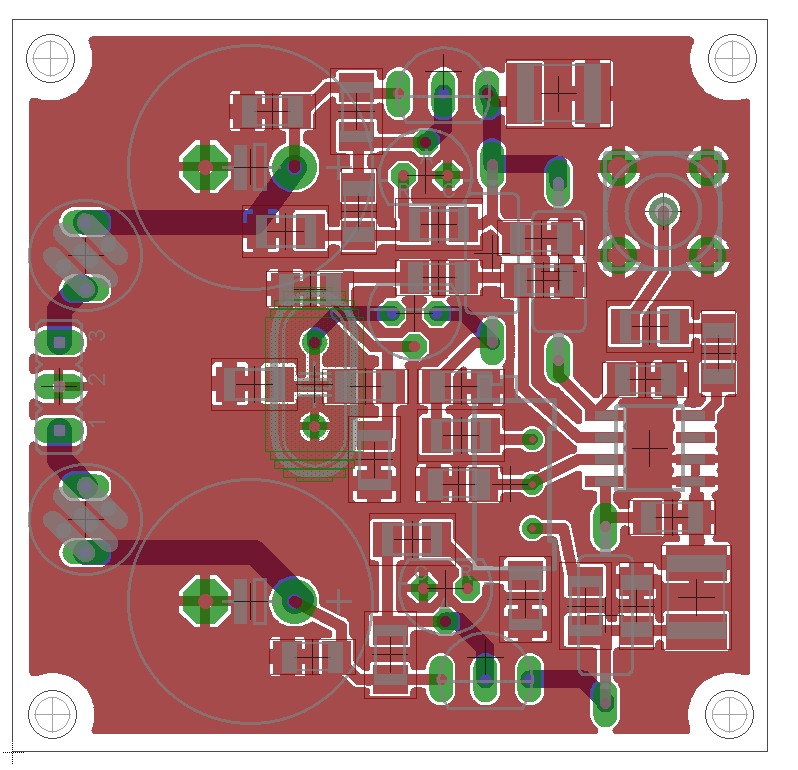

poniżej wer. "trochę tego, trochę nie tego" ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nick30 · 3 Października 2010

Witajcie. Nie miałem dostępu do neta.

Zrobiłem Elso Clocka na płyteczce Luiisa. Brak mi kondenstorka 0,01 do uruchomienia.

C12 trzeba odwrócić. płytka mała, z dwustronną wersją PCB trzeba troszeczku się pomęczyć elementy bardzo blisko siebie, niektóre trzeba lutować od góry nie polecam początkującym. Ale rezultat końcowy pracy cieszy oko (a po uruchomieniu ucho :), clock jest kompaktowy, a górna część PCB jest ekranem.

Przed chwilą zobaczyłem, że Luiss zaprojektował na potrzebę DIY jednostronną wersje płytki. SUPER, szkoda tylko, że ja nie czekałem i zrobiłem dwie dwustronne.

Luiis wielkie Ci podziękowania za projekt płytek.

W przyszłym tygodniu po kupieniu kondów postaram się uruchomić układ i napisać kilka słów.Chcę też porównać Elso clock z Jocko clockiem. i jak potwierdzi się, że ten Elso będzie faktycznie lepszy (jak piszą osoby na DIY Audio) to może machniemy jakieś forumowe zamówienie na PCB? Co wy na to? Luiis masz może jakiegoś sprawdzony zakład? Może ten co robił Soche? Socha miała bardzo fajne PCB.

poniżej zdjęcia clocka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nick30 · 3 Października 2010

a i jeszce jedno 2sk170bl ma inny pin out niz j309. może tam przewidzieć pin out j309, wiekszość chyba ma ten tran. bo niedawno było forumowe zamówienie na niego.

Ale to tak drobnostka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 5 Października 2010

a i jeszce jedno 2sk170bl ma inny pin out niz j309. może tam przewidzieć pin out j309, wiekszość chyba ma ten tran. bo niedawno było forumowe zamówienie na niego.

Ale to tak drobnostka.

Dzięki Nick za wszystkie uwagi, uwzględnię je i opublikuję wersję przewlekaną z poprawkami.

Mam nadzieję że clock jednak ruszy po wlutowaniu ostatniego konda;))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Luiis · 5 Października 2010

.....Chcę też porównać Elso clock z Jocko clockiem. i jak potwierdzi się, że ten Elso będzie faktycznie lepszy (jak piszą osoby na DIY Audio) to może machniemy jakieś forumowe zamówienie na PCB? Co wy na to? Luiis masz może jakiegoś sprawdzony zakład? Może ten co robił Soche? Socha miała bardzo fajne PCB.

Mam taki zakład, ten który robił ver II sohs-clone,

robią naprawdę dobrze, ale min zamówienie 100 szt :( niestety..
