Elementy w preampach gramofonowych

[darkul]

Schemacik

[obrazekLUKASZ-169714_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

LM317AT i LM317T

[obrazekLUKASZ-169718_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Rysunek tego stab. to tez mam tylko nie wiem jak to wpiac ( na 7815 i 7915 bylo wiadomo in/out/masa).

>darkul: ten schemacik troszke maly - nic nie widze a nie chce spier....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

darkul oszczedza na transferze... hehe!! tutaj im mniej bitow tym lepiej! to internet, nie pzretwornik C/A lub A/C!! Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Wejdz na strone ELFY tam masz dokladne opisy wyprowadzen roznych stabilizatorow napiec!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Czyli, ze nie jest to na tej samej zasadzie jak z 78xx/79xx (we/wy/masa)? Nie wiedzialem, ze bede z tym mial taki problem....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

To niejest problem!

Kazdy elektronik na pamiec zna piny !!!To kolego sa podstawy... pozniej tworczosc!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>darkul

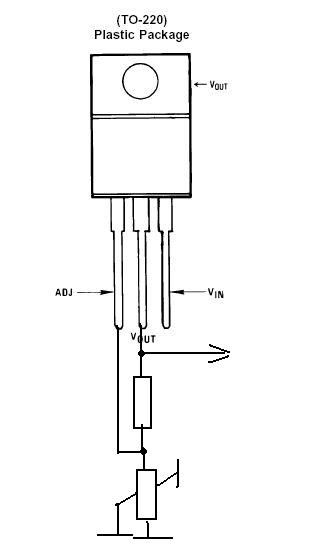

chodzilo mi o to czy pin adj lacze do masy? przeciez nie moge siedziec do rana nad pdfami....ha ha

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Mozesz...ciekawosci nigdy w tym temacie niezawiele!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

W LM'ach przez dzielnik,w uA bezposrednio w TL'kach przez dzielnik!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

No to sobie daje z tym spokoj dzisiaj.

Dzieki za pomoc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[obrazekLUKASZ-169860_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>Brencik

OK. jak z kolei dobrac wart rezystorow (mam tam miec +15,0,-15V). Czy te kond 4700mikro wywalic w ogole czy zostawic po jednym przed i za stabilizatorem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

ahaja, naprawde sciagnij sobie specyfikacje i noty aplikacyjne ukladzikow na ktorych cos budujesz i bedziesz mial jasnosc, uspokoisz nerwy, zaoszczedzisz czas i dowiesz sie ciekawych rzeczy, ktore niedlugo okaza sie oczywistymi i na forum bedziesz zagladal tylko dla zasady i dla trudnych pytan. Ale widze ze jestes ambitny wiec masz tu pomoc:

[obrazekLUKASZ-169927_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Brencik]

elektrolity pzred stabilizatorem musza by, to one gladza wyprostowane napiecie. po stabilizatozre zaleca sie jedynie stosowanie malych tantali bocznikowanych foliowymi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Dzięki Brencik.

Pozdrawiam Krzysztof

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Witam.

Lepiej będzie jak umieszczę stabilizatory na płytce preampa czy lepiej w zasilaczu? Pytam, bo mam schemat rjmhttp://www.geocities.com/rjm003.geo/rjmaudio/diy_pho5.html .

Pozdrawiam Krzysztof

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

Witam !

Lepiej jak na płytce preampu - jeżeli są dalej to w przewodach łaczeniowych mogą indukować się zakłócenia - nie jest to regułą, wszsytko zależy od sposobu montażu, rozmieszczenia wzajemnego trafa od własciwego ukłądu , obudowy itd. Ale generalnie, jeżeli można daję się stabilizatory bezpośrednio na pcb preampu - jak najkrótsze ścieżki i koniecznie bardzo kótkie ściezki do kondensatorów odsprzęgających ( tych 100-150 nF ). A samo trafo najlepiej wywalić na zewnątrz - jezeli się da, oczywiście.

Pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>stożek

Dziękuję. Tak właśnie myślałem. Samo trafo mam w osobnym pudełku.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Zbudowalem dzis zasilacz symetryczny i mam ten sam problem co ahaja. Napiecie ujemne mam 21,7V a dodatnie 15,2. Na wyjsciu za stabilizatorem mam tylko kondensator 100u i 100n. Jak odlacze w galezi ujemnej 100u to nadal jest to samo. Wymienilem stabilizator i jest to samo. Do stabilizatora wszystkie napiecia ujemne i dodatnie maja te sama wartosc. Dopiero za stabilizatorem napiecie ujeme ma wieksza wartosc niz dodatnie.



Co moze jeszcze byc przyczyna stabilizatory jakie wykorzystalem to

-SEC KA7815

-L7915CV Morocco ST

Czy macie jakis pomysl co z tym zrobic.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

>Krystian, napięcia mierzyłeś pod obciążeniem, czy nie ? A jakie masz napięcia przed stabilizatorami ? Ten ujemny z literkami CV na końcu może wariować przy zbyt wysokim napięciem wejściowym. Najlepiej daj ujemny "bliżniaczy" jak dodatni tzn. ten sam producent i wersja ( oznaczenia po symbolu stabilizatora ).

Pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Transformator mam 2x17V. Przed stabilizatorem mam 30V. Mierzylem bez obciazenia. Jak moge zasymulowac obciazenie.



Podejrzewam ze ten problem wynika ze zlego stabilizatora. Mysle ze ahaja i ja posiadamy taki sam stabilizator, ktory kupilismy w tym samym sklepie.

Jutro podjade do sklepu, moze uda mi sie kupic inny stabilizator.

Czy napiecie przed stabilizatorem nie jest za duze?

dzieki za pomoc

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>Krystian

Sprawa zakończyła się gdy stabilizatory wsadziłem na płytkę z preampem - równiutkie 15V. Za trafem mam 2 mostki, potem bateria po 2 4700mikro i po 2 cewki na stronę, to idzie kablem do preampa i tam są stabilizatory z kondziami po 220mikro na we/wy, bez tych małych 100n bo brzęczało.

Teraz tylko wkładam stab. na docelową płytkę, przed układem i jest ok.

Pozdrawiam

Ps Kiedy wreszcie te kolumny....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Przerobilem moj zasilacz i teraz wyglada tak:

2 mostki pozniej 2x4700u+2x100n na strone za bateria stabilizator za stabilizatorem 100n+100u. Ciagle to samo ujemne nap. mam 21,3 dodatnie 15,4.

Wszystko zmontowane na jednej plytce uniwersalnej. Nap na stronach wszedzie sa takie same. Dopiero za stabil. ujemne jest wyzsze.

Co o tym myslicie..?



ahaja z kolumnami ciagle czekam na obudowy. Jak sie troche w firmie uspokoi i bedzie mniej roboty zlece te kolumny.

Pozniej pewnie do nich bede chcial zrobic gainclona. Moze alepha. Ale do tego trzeba juz miec wieksze doswiadczenie. Zobaczymy.



Na razie walcze z preampem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Hello Krystian

A może żle podpiąłeś ten stabilizator albo kondensator?

Co do kolumn to ja czekam na głośniki i ... zlece zrobienie obudowy i całej reszty - całość ma wyjść około 700 (bez przetworników).

Krzysztof

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

Witam !

>Krystian, no nie wem. Mnie to wygląda na padnięty stabilizator. Hmm, a spróbuj zamienić gałezie zasilające stabilizaoty, tzn, tam, gdzie miałeś podpięte wejście dodatniego daj ujemny itd. Jeżeli wtedy będzie to samo, to to napewno winny jest stab. ( !?).

Obiążenie symulujesz rezystorami 5W ( takie białe klocki ) . Potrzebne wartości wyliczasz na podstawie napięcia zasilającego i poboru prądu przez układ ( jeżeli go znasz wcześniej ) lub w Twoim przypadku zmierz pobór dodatniej sieci. W ujemnej powinniem być taki sam ( tzn. podobny, bo nigdy nie bedzie taki sam ).

Pzdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Sprawdzilem juz 2 stabilizatory, ciagle to samo. Ale przed chwila wlaczylem stabilizatory na 24v przed tymi na 15. W galezi dodatniej jest ok 15,2 natomiast w galezi ujemnej 16. Za stabilizatorami na 24V mam 24,1V i -24,5V.

Niestety w innym sklepie dostalem stabilizatory z tej samej serii.

Stabilizatory sa praktycznie zimne.

Czy na taka sytuacje moze miec wplyw jakis kondensator.

Czy macie jeszcze jakies pomysly.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Najnowsze doniesienia z placu boju.

Cos sie sknocilo z transformatorem i teraz w jednym z uzwojen wtornych nie mam wogole napiecia. Czy cos moglo sie stac z trafem. Napiecie stracilem w uzwojeniu, ktore tworzylo nap dodatnie, a wiec te z ktorym wszystko bylo ok.



Jakie nowe trafo musze zakupic aby po wyprostowaniu miec +-15V. Teraz mialem 2x17V choc na wyjsciu pokazuje 22V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sto??ek]

>Krystian, Twój test ze stabilizatorami -+24V jest dowodem, że te Twoje stabilizatory ujemnne nie mogą mieć na wejsciu 30 v ( bo z 24 V działają dobrze ). Jeżeli mogę doradzić wybór trafo to mam taka zasadę: jezeli potrzebuję np. dostać napięcie stabilizowane 18V to daję trafo z nominalnym właśnie takim, czyli trafo 2x18V do zasilacza +-18V. Jest to trochę uproszczenie, ale ten system nigdy mnie nie zawiódł. Oczywiście tylko kiedy przestega się nieprzeciążenia transformatora. i nie ma on zastosowania w tych trafach " miękkich " - one są faktycznie miękkie:-)

Pozdr.
