Czym zalać transformator toroidalny????

laa83

By laa83 ,
in DIY

Go to topic listing

Recommended Posts

laa83 Contributor

laa83

Posted
Posted

Witam

Mam takie pytanko,jestem w trakcie wykonania własneg projektu,nigdzie nie mogłem kupić traf zalanych w żywicy i wyekranowanych stałowym,estetycznym płaszczem,więc kupiłem zwykłe trafa,a ekrany wykonałem sam.Ale między płaszczem a trafem jest wolna przestrzeń którą trzeba wypełnić,tylko czym????co nie przewoni prądu,jest ciężko palny i nie uszkodzi izolacj traf????

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
piotr_37 Collaborator

piotr_37

Posted
Posted

Ja osobiście zalewałem żywicą poliestrową, dwuskładnikowa ok 15-20zł z utwardzaczem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
laa83 Contributor

laa83

Posted
  • Author
Posted

Skład chemiczny nie rozpuści izolacji????

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
piotr_37 Collaborator

piotr_37

Posted
Posted

U mnie nie rozpuścił ,jedyne na co trzeba uważać to dobre proporcje inaczej wydziela się sporo ciepła i za szybko stygnie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
andrzej!!obibok

andrzej!!obibok

Posted
Posted

Najlepiej nie zalewaj bo oprócz tego ze będzie cięższy nic się nie zmieni. Kup taki specjalnie skonstruowany do audio a nie udawany

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
laa83 Contributor

laa83

Posted
  • Author
Posted

To jest trafo do uaudio,żadne udawanki,jak znajdziesz mi toroidy 500w w zalewie i w ładnym ekranie( takim jak ma np m2 yamaha,czy technics se a1) to kupie,ale takich nie ma!!!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
piotr_37 Collaborator

piotr_37

Posted
Posted

andrzej!!obibok, 30 Sie 2010, 16:01



>Najlepiej nie zalewaj bo oprócz tego ze będzie cięższy nic się nie zmieni. Kup taki specjalnie

>skonstruowany do audio a nie udawany



Wyciszy, i możesz dać puszkę jaka Ci podpasuje wg.upodobań .Skonstruowany dla audio to de'facto przeważnie tylko przewymiarowane uzwojenia i zalany środek ;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
michelangelo Enthusiast

michelangelo

Posted
Posted

Jak wyżej. Taki do audio jest na mniejszą indukcję projektowany (większy) i czasem ma wtórne uzwojenie nawijane pół pod pierwotnym, a pół nad - w przypadku szanującego się producenta.

Co do zalewy - jeśli to tylko ma trzymać trafo w plastikowym kubku razem z nałożonym ekranem, to najlepiej poliuretanową dwuskładnikową. Utwardzacz dobrze jest podgrzać przed wymieszaniem, żeby się nie skrystalizował, co się zdarza. Można też zalewę epoksydową, ale te bardziej śmierdzą, mają większy ciężar właściwy i twardość. Dobre są do zalewania środka gołego trafa na późniejszy otwór pod śrubę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
andrzej!!obibok

andrzej!!obibok

Posted
Posted

jak nie ma? A yamaha czy technicks to skąd niby ma? możesz kupić uszkodzony sprzęt o którym pisałeś i wybyć go zeń

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
laa83 Contributor

laa83

Posted
  • Author
Posted

Skoro mam już takie kupki ,wykonane ze specjalnej stali i pożądne trafa do audio napewno nie będe rozbieral sprzętu aby wyjąć trafa.

Te kupki są wykonane z 5mm stali do ekranów,trzea tylko wsadzić trafa i zalać,kupki wyplerować i pomalować

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
laa83 Contributor

laa83

Posted
  • Author
Posted

To owe kupki

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
artw Community Regular

artw

Posted
Posted

>czasem ma wtórne

>uzwojenie nawijane pół pod pierwotnym, a pół nad - w przypadku szanującego się producenta.



Jakie połówki,pół każdego uzwojenia wtórnego czy jedno wtórne-pierwotne-drugie wtórne?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

DIY to przyjemność grzebania w sprzętach.

Link to comment
Share on other sites
dio Explorer

dio

Posted
Posted

Pytanie za 100pkt.

Na jednym zdjęciu są kupki a na innym są kubki - Tylko proszę o nie obrażanie się.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-6944-100000050 1283196413_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
michelangelo Enthusiast

michelangelo

Posted
Posted

Jeśli transformator ma jedno uzwojenie wtórne docelowo, to nawijasz najpierw jedno wtórne, potem izolacja główna 1 i pierwotne całe, potem izolacja główna 2 i drugie takie samo uzwojenie wtórne, a czy je połączysz równolegle czy szeregowo to już wyjdzie z projektu transformatora i grubości drutów, które na taki rdzeń, taką a nie inną maszyną można nawinąć. W ten sposób rozproszony strumień w większym stopniu trafia do uzwojeń wtórnych (czytaj: jest mniejszy).



P.S. Kupki to są takie małe odchody. Naczynia to kubki.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
laa83 Contributor

laa83

Posted
  • Author
Posted

bardzo zabawne

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
zbuj Explorer

zbuj

Posted
Posted

Zostawcie kolęgę w spokoju, ma jakąś dys.... coś tam poprostu:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
zbuj Explorer

zbuj

Posted
Posted

Ale osobiście wolał bym rano do kawki nie pomylić kupki z kubkiem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Sav!O Explorer

Sav!O

Posted
Posted

dio qrna wystarczy ze codzinnie widze takie na trawniku jak wychodze do roboty ...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
gagacek Collaborator

gagacek

Posted
Posted

Będę nieszczelny: dys-lenię. Nie chce sprawdzić tego co napisał, nawet jak mu przeglądarka krzyczy że dysgłupoty językowe pisze.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wiedza i doświadczenie przychodzą z wiekiem, najczęściej z wiekiem trumny.

Trochę sensu poproszę.

Link to comment
Share on other sites
grynio Explorer

grynio

Posted
Posted

dio,

zmiłuj się-:)

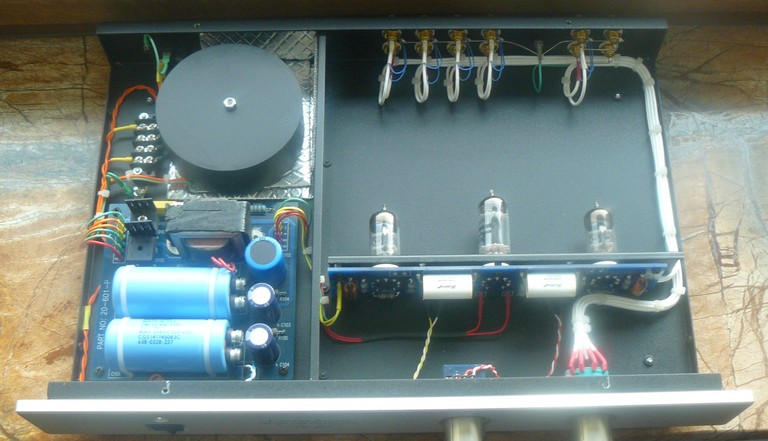

Ja zastosowałem żywice epoksydową, brzęczenie zniknęło jak ręką odjął.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-20127-100000055 1283199112_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
dio Explorer

dio

Posted
Posted

dio,

>zmiłuj się-:)

>Ja zastosowałem żywice epoksydową, brzęczenie zniknęło jak ręką odjął.



Ja wiem, ja wiem.

Sorry ale nie mogłem się powstrzymać.



Ale fakt zrobiłem podobnie jakiś czas temu, takiego właśnie brumiącego toroida zalałem żywicą w podobnym kubku ;) i jest kompletna cisza.
