no to może Bride of Zen ?

[robsmok]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

byłby ktoś chętny na PCB ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

Ten Zen w charakterze stricte preampu, czy raczej słuchawkowca ?



P.S. Temat był już poruszany.

[robsmok]

myślałem o słuchawkowcu



hmm

nie pamiętasz może kontekstu

lub tematu wątku ?



TNX

[BB84]

StefanB o nim pisał tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Niestety nie zdradzili na czym polegać miała przeróbka na słuchawkowca :(



Pewnie trzeba dodać po tranzystorze, zmienić kilka wartości, zasilanie itp. Stary Bej o tym też coś pisał, wszystko niestety ogólnikowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[BB84]

A może by tak Zen V.9 w wersji słuchawkowej ?

[kosz_ostry]

Ja sie jeszcze mało znam... To jest ten preamp dedykowany do wzmacniacza PASS ZEN?

[kosz_ostry]

ja bym się pisał raczej na pcb jakby była jakaś współpraca

[Foksik]

Wątpię czy BoZ nadaje się na wzmacniacz słuchawkowy ze względu na wysoką impedancję wyjściową 500-1000 omów.

Jako przedwzmacniacz, można go zbudować wykorzystując Platformę z wątku o

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Wystarczy zastosować odpowiednią wstawkę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dar.kow4]

Ja bym się pisał na pcb ale jako preamp do zena

[Zwykły Drut]

Ja bym się pisał na pcb ale jako preamp do zena

To PCB jest proste i najlepiej sobie zaprojektować samemu tak by zmieściły się sensowne dobre kondenstary wejściowe i wyjsciowe, które na standardowej płytce nie zmieszczą się. Zastosowanie dobrych kondów w BOZ przenosi ten preamp w inny wymiar jakościowy. Mozna również poszukać w necie np. na diyaudio.com.

[Beat]

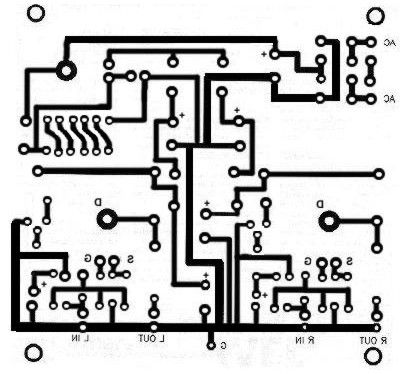

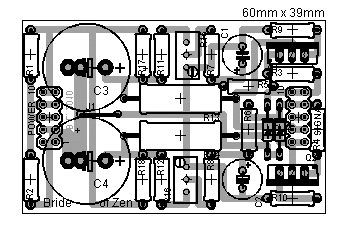

Jakie PCB do BOZ byłoby lepsze orginalne czy z pogrubionymi ścieżkami ?

Czy lepsze dla słabych sygnałów byłyby cieńsze ? - Tak mi się coś kołacze, pewnie chodziło o efekt naskórkowości ?

Tylko, że to są płaskie ścieżki.

Może macie lepszą PCB z myślą również o dużych kondensatorach ?

Czy lepiej zwykłe diody w mostku zastosować czy szybsze, może nawet schottkiego ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Jakie PCB do BOZ byłoby lepsze orginalne czy z pogrubionymi ścieżkami ?

Czy lepsze dla słabych sygnałów byłyby cieńsze ? - Tak mi się coś kołacze, pewnie chodziło o efekt naskórkowości ?

Tylko, że to są płaskie ścieżki.

Może macie lepszą PCB z myślą również o dużych kondensatorach ?

Czy lepiej zwykłe diody w mostku zastosować czy szybsze, może nawet schottkiego ?

To jest dobrze zaprojektowana PCB.



Oryginalny Bride jako słuchawkowiec gra nienajgorzej ale nadaje się tylko do wysokoomowych słuchawek.

Korzystając z tego samego schematu i tranzystorów a przy mocno obniżonym napieciu i zmianie wartości rezystorów (szczególnie na drenach mosfetów) można zrobić pełnowartościowego słuchawkowca o przyzwoitych parametrach.

[Beat]

Dalej jednak nie mam odpowiedzi która powyższa PCB będzie lepsza, z cieńszymi (orginalna) czy z pogrubionymi ścieżkami ?

Czy lepiej zastosować zwykłe diody w mostku czy szybsze, może nawet schottkiego ?

[kapelli]

Chłopaki,

Ma któryś z Was może project PCB do Bride of Zen tak, żeby go można było wysłać do firmy produkującej płytki? Ewentualnie płytki na zbyciu? Wiem, że w PDF Nelsona jest schemat PCB, ale jest on strasznie marnej jakości, żeby firma zewnętrzna go przerabiała a i ja nie mam doświadczenia w rysowaniu płytek.



Dodatkowo, ma ktoś jakąś fajną płytkę, albo schemat płytki do zasilania tego cuda?



Od razu zaznaczę że chcę do zbudować jako przedwzmacniacz do F5, możliwie jak najprostszym sposobem, a nie chcę się bawić w lutowanie element - element.



jak ktoś go zbudował I może pomóc w czymkolwiek będę wdzięczny, niestety tutaj strasznie pusto o BOZ :(

[artw]

płytka Nelsona zawiera pełny zasilacz i dwa kanały pre

[moltos]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Odgrzeję trochę stary temat. Bride of Zen odwraca fazę . Jak to zjawisko skompensować w systemie?



Wysłane z mojego EVA-L09 przy użyciu Tapatalka





[artw]

zamienić kable głośnikowe na wyjściu wzmacniacza

[pataus]

zamienić kable głośnikowe na wyjściu wzmacniacza

Tak po prostu?



Wysłane z mojego EVA-L09 przy użyciu Tapatalka
