Nuda Phono

ricon · 27 Czerwca 2012

228 jest to POJEDYNCZY op-amp. potrzeba 2 szt po 1 na kanał.na wejście.

lepszy jest sprawdzony w układzie OP227

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 27 Czerwca 2012

Bat73

Tylko dobierz odpowiednio diody zenera. Masz na rysunkach wzory do obliczenia.

Teraz w Nudzie II będą w zestawie: do zasilaczy głównych 13V i do zasilaczy na pre pcb 11V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bat73 · 28 Czerwca 2012

Bat73

Tylko dobierz odpowiednio diody zenera. Masz na rysunkach wzory do obliczenia.

Teraz w Nudzie II będą w zestawie: do zasilaczy głównych 13V i do zasilaczy na pre pcb 11V.

rozumiem że w pre mam się kierować datasheetem opampa ?

A jeśli chodzi o zasilacz? te wartości 13V i 11V są wg Ciebie w miarę bezpieczne ?

Sorry ale dla mnie trzeba napisać : zrób tak i tak...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 28 Czerwca 2012 przez bat73

ahaja · 28 Czerwca 2012

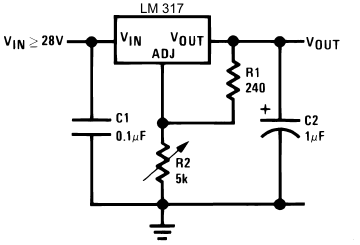

Na tym rysunku masz wzór:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli w PSU będzie wstawiona DZ 13V i czerwona dioda led to:

spadek na rezystorze (R1) jest 1,25V + spadek na diodzie led 1,8V + DZ 13V = 16,05V na wyjściu

Jeśli w pre będzie wstawiona DZ 11V:

to spadek na rezystorze (R1) będzie 1,25V + 11V = 12,25V na wyjściu

Są to bezpieczne napięcia dla 95% wzmacniaczy operacyjnych. Mogą być problemy z niektórymi opampami Analog Devices, które wymagaja zasilania 2x12V. Ale to można sprawdzić w datasheet.

Napięcia nie będą super równe bo to zależy od tolerancji led i DZ, ale za to będą znacznie stabilniejsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wit0 · 20 Sierpnia 2012

ile tracimy na jakości dźwięku -jeśli zamiast dwóch traf i dwóch psu damy jedno -połączenia jak na dole rysunku podanego wcześniej przez ahaja? -czyli jeśli zrezygnujemy z "dual mono" ?

pytam -bo mam dość fajną obudowę (a właściwie dwie oddzielnie pre -oddzielnie zasilacz) -ale dwa psu nie wejdą...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Sierpnia 2012 przez wit0

arnipl · 20 Sierpnia 2012

Empirycznie najlepiej sprawdzić

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ganzz_gut · 26 Sierpnia 2012

Właśnie kompletuje akcesoria, żeby wreszcie odpalić pre i mam pytanie... pewnie z gatunku banalnych. Jak podłączyć diodę led 12 lub 24v, żeby zapalała się po włączeniu zasilania :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ricon · 26 Sierpnia 2012

Podłącznie za kondensatorami powoduje ze b.długo świeci się po wyłączeniu , aż kondensatory się rozładują .Jeżeli to nie dioda ma rozładowywać/

Lepiej daj na uzw. 230V z rezystorem np 82k,i diodą zabezpieczajcą przed prądem zwrotnym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**burz** · 26 Sierpnia 2012

a nie lepiej na uzwojenie wtórne, albo po mostku (napięcie bezpieczniejsze:)) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Sierpnia 2012 przez burz

ganzz_gut · 26 Sierpnia 2012

Chodzi mi o zastosowanie np. takiego przycisku podświetlanego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) albo zwykły przycisk i potem w obwodzie diodka led...

Też mi się zdawało, że lepiej za uzwojeniem wtórnym, z któregoś transformatora... tyle, że z trafa wychodzi 15v...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Sierpnia 2012 przez ganzz_gut

ricon · 26 Sierpnia 2012

To dajesz mniejszy rezystor i tak samo zabezpieczasz LED diodą przed napięciem wstecznym jeśli podłaczasz pod zmienne.

A jak za mostkiem to tylko rezystor.np 1,2k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**burz** · 26 Sierpnia 2012

Żaden problem, różnica wynosi 3V, dajesz więc rezystor 160-180 ohm ćwierćwiatowy i po sprawie... (chyba dobrze policzyłem?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ricon · 26 Sierpnia 2012

Daję większy bo czasem w nocy LED'y dają po oczach.To ma sygnalizować a nie oświetlać :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**burz** · 26 Sierpnia 2012

Też prawda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ganzz_gut · 26 Sierpnia 2012

Chyba, że wezmę taki przycisk z diodą na 24V... A ta dioda zabezpieczająca to jaka? I równolegle ją czy szeregowo? Za czy przed LED?

A gdyby brać zwykły włącznik i LED to jaki wtedy rezystor?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 26 Sierpnia 2012

Najlepiej wsadzić diodę z rezystorem między gałęzie zasilania (V- i V+) po stabilizacji.

Jeśli dioda czerwona ma np 2V a napięcie ustawione na stabach w zasilaczu wynoszą 2x16,5V to:

33-2=31V

prąd diody około 4mA , zatem:

R=31/0,004=7750R około 7,5k

Najlepiej kupić helipota, ustawić wstępnie i korygować do osiągnięcia odpowiedniej jasności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Sierpnia 2012 przez ahaja

ganzz_gut · 27 Sierpnia 2012

Dzięki Ahaja i inne chłopaki za pomoc!

A ten prund z zasilacza to ciągnąć z nóżnki rezystora tego 3,3k czy można z tych punktów testowych?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 27 Sierpnia 2012

Tam zamiast tych 3R3 (nie 3k3) powinny być zworki - zatem można do nich dolutowac przewody.

To rozwiązanie ma ten plus, że obciążane są dodatkowo delikatnie stabilizatory.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ganzz_gut · 2 Października 2012

...eee... ponownie proszę o wyrozumiałość, ale... kupiłem przełącznik bistabilny i mam pytanie, jak go poprawnie podłączyć. Z tyłu jest pięć styków '+', '-', 'nc1', 'no1' i 'c1'. Jeżeli chcę go użyć jako włącznik 'on/off' to rozumiem, ze do '+/-' podłączam przewody sieciowe a do 'nc1' i 'c1' przewody wychodzące (np. do transformatora)? A jak jeżeli przełącznik to (np. między obwodami A i B)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 5 Listopada 2012

Doczytałem na stronie sakurasystems, że oryginalny Phonocube ma mieszaną (pasywną/aktywną NFB) korekcję RIAA.

Macie pomysł jak to może być zrealizowane?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Listopada 2012 przez jurek

ahaja · 5 Listopada 2012

Tak jak tutaj, z tym , że w 1 stopniu jest tam również filtr. I inne wartości elementów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 5 Listopada 2012

Tak jak tutaj, z tym , że w 1 stopniu jest tam również filtr. I inne wartości elementów.

Gdzie znajdę schemat Twojego MC pre?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 5 Listopada 2012

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to jest wątek Petera i schemat gdzieś tam jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Listopada 2012 przez ahaja

jurek · 5 Listopada 2012

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

to jest wątek Petera i schemat gdzieś tam jest.
