Hybryda MOSCODE

mario00 · 29 Maja 2020

No i jakie wrażenia z słuchania Pz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

29 Maja 2020

Wrażenia są jak najbardziej pozytywne, to jest najlepszy dźwięk, jaki udało mi się zrobić, nie mogę się od słuchania trudnych płyt CD oderwać!

**slawek.xm** · 29 Maja 2020

4 godziny temu, JanF napisał:

Lampa to 6n30p.

nie możesz podać sygnału z R3 bezpośrednio na siatkę 6n30p?

ewentualnie bezpośrednio na katodę lampy

z pominieciem bipolara?

przy uziemionej siatce masz dużą impedancję wyjściową z anody

druga trioda tworzy wtornik wyjściowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Maja 2020 przez slawek.xm

29 Maja 2020

6 minut temu, slawek.xm napisał:

nie możesz podać sygnału z R3 bezpośrednio na siatkę 6n30p?
druga trioda tworzy wtornik wyjściowy?

Masz Sławku rację, z WO można sterować siatką triody i wtedy tranzystor z przyległościami jest nie potrzebny - tylko, czy mocowo WO się wyrobi, tam słabiutkie prądy płyną, w sam raz do wysterowania bazy malutkiego tranzystora, bo z dużym już nie da rady?
W schemacie Moscode występuje tylko jedna trioda, sterująca galwanicznie znad anody parą przeciwsobną tranzystorów mocy, popatrz na pierwszą stronę wątku, tam @Bogdan zamieścił w 2010 roku schemat wzmacniacza.

**slawek.xm** · 29 Maja 2020

1 minutę temu, JanF napisał:

tylko, czy mocowo WO się wyrobi,

siatka jest sterowana tylko napięciem sygnalu audio

dopoki jest na ujemnym potencjale nie pobiera żadnego prądu więc nie jest obciążeniem dla WO

odchodzi Ci wtedy jeden stopień wzmocnienia (bipolar) i możesz zrezygnować z dzielnika napięcia na wejściu lub tej drabinki

poza tym możesz wtedy dać uklad równoległy dwóch triod 6n30p i zmniejszyć o polowę impedancję wyjściową z anody to bez względu na układ zagra lepiej

ale wtedy potrzebne są dwie lampy i odpowiednio wydajny zasilacz ze względu na powdojny prąd lamp

wrzuć swoj dokladny schemat swojej konstrukcji jeśli go masz narysowany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

27 Czerwca 2020

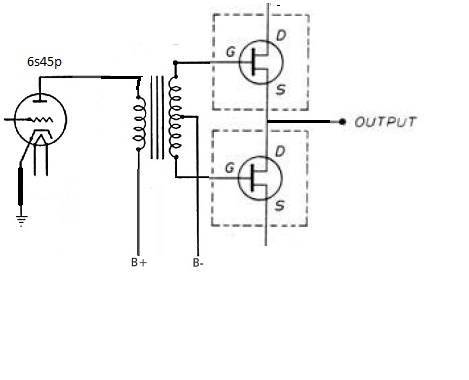

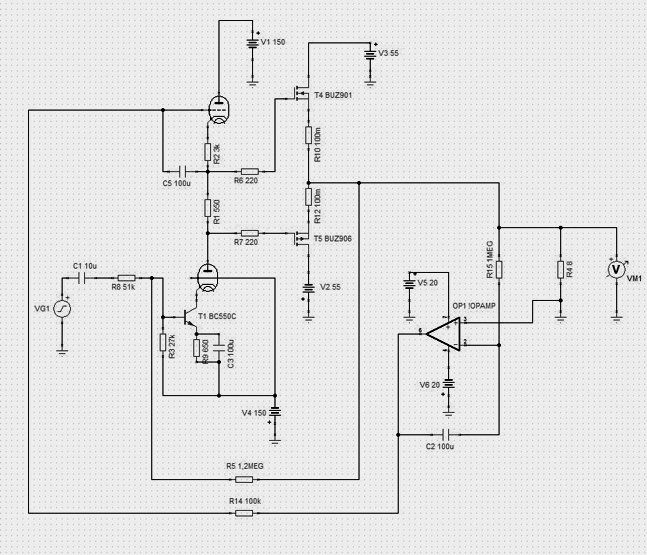

Patrzę na schemat DeToma i tak sobie myślę ... że bez C1, to byłoby TO!
Może jeszcze na wejściu pierdyknąć małe pre typu Lamm2, żeby nie było 'a la soute'.

Edytowane 27 Czerwca 2020 przez JanF

mario00 · 27 Czerwca 2020

Witam tak niesmiało sptam czy planujecie Panowie jakies PCB Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

28 Czerwca 2020

11 godzin temu, mario00 napisał:

Witam tak niesmiało sptam czy planujecie Panowie jakies PCB Pozdrawiam

Przy uruchamianiu prototypów najlepszy jest pająk na listwach (ewentualnie point eye), wymiana elementów i modyfikacje połączeń robi się szybko i wygodnie. PCB na laminacie z miedzią dotyczy wersji przetestowanych pod każdym względem.

Bogdan · 13 Grudnia 2020

W żadnym wypadku nie można usuwać kondensatora na wejściu moscode , bo tam z założenia na bazie tranzystora wejściowego musi być ok. 0.65 V - brak kondensatora spowoduje zmianę punktu pracy układu i zbędny prąd przez opornik wejściowy.

Zamiast tranzystorów SSM2210 spokojnie można zastosować BC550 lub mpsa42.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2020 przez Bogdan

jurek · 21 Marca 2021

Nowe pomysły pana Broskie ( szukać od od połowy strony)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca 2021 przez jurek

21 Marca 2021

41 minut temu, jurek napisał:

Nowe pomysły pana Broskie ( szukać od od połowy strony)

jakie tam nowe, sterowanie lampy przez tranzystor spod katody, to jest pierwsza połowa 60' XX patenty USA!

jurek · 21 Marca 2021

Jasne- idea ogólnie znana. Jednak u Broskiego mozna doszukać się ciekawego rozwiązania ( nie widziałem nigdy wcześniej ) dotyczącego dodatniego sprzęzenia. Warto wypróbować w Moscode. Pewnie wyciągne swoją- kurzy się gdzieś w szufladzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
