janiq

Kabel sieciowy DIY

Recommended Posts

4 minuty temu, kuba k napisał:

Powiedźcie mi jak  jest różnica w 'brzmieniu' wtyków OYAIDE P-037 a OYAIDE P-079?



Doprecyzuj: pytasz o tanie tzw. "Oyaide" z aliexpress lub allegro czy o oryginalne?


Integra Abrahamsen V2.0 UP, CD Abrahamsen V1.0 UP, monitory Chario Constellation Delphinus, interkonekt M&B AudioCable Diamond XLR, przewody głośnikowe QED Anniversary Ruby Red, przewody zasilające Yarbo 9000 i Yarbo 1100, wtyki Valab Carbon Rhodium

Share this post


Link to post
Share on other sites
5 godzin temu, traumeel napisał:

Doprecyzuj: pytasz o tanie tzw. "Oyaide" z aliexpress lub allegro czy o oryginalne?

z allegro.

Share this post


Link to post
Share on other sites

kuba k, nie daj się zwariować. Kabel ma mieć odpowiedni przekrój i być z miedzi (wtyki to samo).  Po prostu wymień kabel komputerowy jeśli takowy masz (bo te mają żyły 0,75mm i są ze stali) na miedziany i tyle.

Pomiędzy wtykami nie będzie żadnej różnicy bo jeśli nie są opornikiem to wszystkie działają tak samo. Po drugie pytasz o podróby więc myślisz że jakiś chińczyk dywersyfikuje/pozycjonuje różne wtyki?;) Tym bardziej że produkcja tego wtyku wynosi pewnie z 2 dolary albo mniej:)



  • Haha 1

Share this post


Link to post
Share on other sites
Godzinę temu, sebasbox napisał:

kuba k, nie daj się zwariować. Kabel ma mieć odpowiedni przekrój i być z miedzi (wtyki to samo).  Po prostu wymień kabel komputerowy jeśli takowy masz (bo te mają żyły 0,75mm i są ze stali) na miedziany i tyle.

Pomiędzy wtykami nie będzie żadnej różnicy bo jeśli nie są opornikiem to wszystkie działają tak samo. Po drugie pytasz o podróby więc myślisz że jakiś chińczyk dywersyfikuje/pozycjonuje różne wtyki?;) Tym bardziej że produkcja tego wtyku wynosi pewnie z 2 dolary albo mniej:)



Pytam tylko z Ciekawości. Ostatnio zrobiłem sobie kable zasilające z Helukabel. Do Cd dałem wtyk Oyaide (allegro) i poprawa była znaczna. Następnie zrobiłem kabel (z tego samego Helukabla) do wzmaka z wtykiem Bals - tu już takiej poprawy nie zauważyłem.

Więc pomyślałem że może ten Bals jest jakiś gorszy...

Share this post


Link to post
Share on other sites

A zrobiłeś sobie ślepy test, że tak stanowczo stwierdzasz że wtyk dał tak znaczącą różnicę w dzwięku? Oczywiście nie sam tylko z czyjąś pomocą. Ciekawe jakby rozciąć bolec w tym Oyaide i Bals, mogłyby wyjść ciekawe rzeczy:)

  • Like 1

Share this post


Link to post
Share on other sites

Może tak być, ale nie musi.

Po prostu wzmacniacz mniej reaguje na zmianę kabla zasilającego a CD bardziej.

Co nie zmienia faktu, że wtyk Oyaide może być „lepszy” od Balsa.

Share this post


Link to post
Share on other sites
7 minut temu, Krzysztof_56775 napisał:

Może tak być, ale nie musi.

Po prostu wzmacniacz mniej reaguje na zmianę kabla zasilającego a CD bardziej.

Co nie zmienia faktu, że wtyk Oyaide może być „lepszy” od Balsa.

No właśnie. Możliwe że CD bardziej reaguje.

Mam takie wtyki:

Bals

https://allegro.pl/oferta/wtyk-bals-schuko-audio-zasilajacy-diy-czarny-7513388542



Oyaide

https://allegro.pl/oferta/hi-end-oyaide-p-079e-gold-plated-7840797124



Może całą robotę robi to że ten Oyaide jest pozłacany





Share this post


Link to post
Share on other sites
37 minut temu, kuba k napisał:

Więc pomyślałem że może ten Bals jest jakiś gorszy...

Masz rację, Bals nie gra :)

Kupiłem kiedyś okazyjnie 2 metry przewodu solid core z super miedzi monokrystalicznej od Furukawy. Okrasiłem ten zacny przewód dobrymi (jak wtedy myślałem) wtykami Bals/Schurter i podpiąłem do wzmacniacza. Jakież było moje rozczarowanie gdy nie usłyszałem żadnej zmiany vs kable od komputera. Po jakimś czasie wpadły mi w ręce miedziane wtyki IeGO, które zastąpiły na przewodzie od Furukawy poprzednie. To było jak przeistoczenie brzydkiego kaczątka w pięknego łabędzia, kabel z nowymi miedzianymi wtykami zagrał z wielką klasą, i pokazał wszystkie zalety miedzi OCC. Od tamtego czasu nie oszczędzam na wtykach :)

  • Like 1

Share this post


Link to post
Share on other sites
W dniu 23.02.2019 o 12:16, adalbert napisał:

Za tą kwotę to wszystkie są z mosiądzu nieważne gdzie kupisz i co piszą sprzedający...



12 godzin temu, sebasbox napisał:

A dlaczego piszesz "tego"? Czy coś nie tak z tym sprzedawcą? Ja kupowałem od niego kilka rzeczy i jak do tej pory wszystko było ok

Sorki uogólniłem. Nie mam nic złego do tego sprzedawcy.


ciągłe zmiany ...

Share this post


Link to post
Share on other sites
1 hour ago, kuba k said:

Pytam tylko z Ciekawości. Ostatnio zrobiłem sobie kable zasilające z Helukabel. Do Cd dałem wtyk Oyaide (allegro) i poprawa była znaczna. Następnie zrobiłem kabel (z tego samego Helukabla) do wzmaka z wtykiem Bals - tu już takiej poprawy nie zauważyłem.

Więc pomyślałem że może ten Bals jest jakiś gorszy...

Ten sam kabel możesz raz podłączać do CD raz do wzmacniacza i już będziesz wiedział które urządzenie w jaki sposób reaguje na zmianę zasilania.

Potem zrób to samo z kablem na Bals.

  • Haha 1

Aqua La Voce S2 + SOtM tX-USBexp, Luxman L-505uXII,  Tannoy Revolution XT8F
Tellurium Q Ultra Black, EWA LS-XXV, Hijiri HCI-R10, Acrolink&Oyaide&Furutech

Share this post


Link to post
Share on other sites
52 minuty temu, rafa napisał:

Ten sam kabel możesz raz podłączać do CD raz do wzmacniacza i już będziesz wiedział które urządzenie w jaki sposób reaguje na zmianę zasilania.

Potem zrób to samo z kablem na Bals.

Dokładnie.

Jak się okaże, że to jednak Bals kaszani, to możesz. wówczas kupić np. Vborgi na złocie (no bo czymś kaszalota musisz zastąpić :-))

A wówczas porównasz „Oyaide” kontra Viborg.



Edited by Krzysztof_56775

Share this post


Link to post
Share on other sites
16 godzin temu, rafa napisał:

Ten sam kabel możesz raz podłączać do CD raz do wzmacniacza i już będziesz wiedział które urządzenie w jaki sposób reaguje na zmianę zasilania.

Potem zrób to samo z kablem na Bals.

Nie mogę tak zrobić bo kabel we wzmacniaczu mam wlutowany do środka na stałe...

Share this post


Link to post
Share on other sites
59 minut temu, Krzysztof_56775 napisał:

Sprawdzimy :-).

Tylko gdzie je nabyć i jakie są ceny ?

OK 109euro za 500 a za 1000 ok200 euro

W pl chyba jeszcze nie ma

Share this post


Link to post
Share on other sites
3 godziny temu, Krzysztof_56775 napisał:

Sprawdzimy :-).

Tylko gdzie je nabyć i jakie są ceny ?

OK 109euro za 500 a za 1000 ok200 euro

W pl chyba jeszcze nie ma

https://www.audiocomav.co.uk/iec-connectors/618-audioquest-nrg-500-15a-iec.html

3 godziny temu, Krzysztof_56775 napisał:

Sprawdzimy :-).

Tylko gdzie je nabyć i jakie są ceny ?

OK 109euro za 500 a za 1000 ok200 euro

W pl chyba jeszcze nie ma

https://www.audiocomav.co.uk/iec-connectors/618-audioquest-nrg-500-15a-iec.html

https://www.amazon.de/Audioquest-NRG-500-EU-C-13-Kupplung/dp/B00O80W60A

Share this post


Link to post
Share on other sites

Panowie, robił ktoś z Was sieciówkę na bazie kabla Yarbo SP8000PW i może coś w temacie napisać? Zastanawiam się nad tym kablem z uwagi na w miarę normalną cenę ( 80 zł/pół metra ).

Ewentualnie jakieś inne propozycje do 100 zł/pół metra. Chciałbym zrobić sieciówkę do pieca lampowego.

Share this post


Link to post
Share on other sites
1 hour ago, cortes said:

Panowie, robił ktoś z Was sieciówkę na bazie kabla Yarbo SP8000PW i może coś w temacie napisać? Zastanawiam się nad tym kablem z uwagi na w miarę normalną cenę ( 80 zł/pół metra ).

Ewentualnie jakieś inne propozycje do 100 zł/pół metra. Chciałbym zrobić sieciówkę do pieca lampowego.

Ja kiedyś miałem wszystkie Yarbo. Pisałem w tym temacie. Jak przeszukasz znajdziesz więcej opisu.



Za tą cenę fajne kable. Ale maja swój charakter grając lekkim V. Subiektywnie poprawia dynamikę przez podbicie kick basu.


Aqua La Voce S2 + SOtM tX-USBexp, Luxman L-505uXII,  Tannoy Revolution XT8F
Tellurium Q Ultra Black, EWA LS-XXV, Hijiri HCI-R10, Acrolink&Oyaide&Furutech

Share this post


Link to post
Share on other sites

Koledzy pomocy! Szczęśliwie udało mi się nabyć przewód IeGo L80520. To jest posrebrzana miedz Furukawy o różnym przekroju drutów w żyle L i N, generalnie powinien dać radę. Mam jednak wielki problem z konfekcją, bo przewód jest koszmarnym grubasem, ma 20mm przekroju (!) i moje rezerwowe wtyki IeGo są za małe żeby go pomieścić. Szukałem na szybko w necie czegoś rodowanego, miedzianego, w cenie, która nie rujnuje domowego budżetu, ale to co znalazłem przyjmuje max 18mm przewody. Podsuńcie jakiś rozsądny pomysł na wtyk.

Share this post


Link to post
Share on other sites
Posted (edited)
15 godzin temu, Ministerolnictwa napisał:

Koledzy pomocy! Szczęśliwie udało mi się nabyć przewód IeGo L80520. To jest posrebrzana miedz Furukawy o różnym przekroju drutów w żyle L i N, generalnie powinien dać radę. Mam jednak wielki problem z konfekcją, bo przewód jest koszmarnym grubasem, ma 20mm przekroju (!) i moje rezerwowe wtyki IeGo są za małe żeby go pomieścić. Szukałem na szybko w necie czegoś rodowanego, miedzianego, w cenie, która nie rujnuje domowego budżetu, ale to co znalazłem przyjmuje max 18mm przewody. Podsuńcie jakiś rozsądny pomysł na wtyk.





Ten będzie pasował -    https://www.ebay.pl/itm/One-pair-24K-Gold-Plated-EUR-Schuko-EU-Power-Plug-IEC-Connector-plug-for-Hifi/253293488124?hash=item3af977e7fc:g:GscAAOSwVtZaJPMq:rk:17:pf:0

Edited by Calyer

Share this post


Link to post
Share on other sites
15 godzin temu, Ministerolnictwa napisał:

Koledzy pomocy! Szczęśliwie udało mi się nabyć przewód IeGo L80520. To jest posrebrzana miedz Furukawy o różnym przekroju drutów w żyle L i N, generalnie powinien dać radę. Mam jednak wielki problem z konfekcją, bo przewód jest koszmarnym grubasem, ma 20mm przekroju (!) i moje rezerwowe wtyki IeGo są za małe żeby go pomieścić. Szukałem na szybko w necie czegoś rodowanego, miedzianego, w cenie, która nie rujnuje domowego budżetu, ale to co znalazłem przyjmuje max 18mm przewody. Podsuńcie jakiś rozsądny pomysł na wtyk.

Witaj .

Tu masz  wtyki które sprostają Twoim Wymaganiom.

https://www.ebay.pl/itm/Valab-Monarchy-Carbon-Housing-Rhodium-Plated-Copper-Power-Cord-EU-Schuko-Plug/283377723063?hash=item41faa0e6b7:g:KVcAAOSw8HBZIfSU:rk:20:pf:0



https://www.ebay.pl/itm/Viborg-VE502-VF502-Aluminium-Pure-Copper-Schuko-Power-Plug-IEC-Female-Connector/202269990754?hash=item2f183b1f62:g:sWoAAOSwwf5ZwMUK:rk:2:pf:0



Mam obydwa rodzaje wtyczek i oba zastosowałem do kabla Viablue x60 + oplot Viablue. Tak więc jak się domyślasz kabel z oplotem to jakieś 20mm.

  • Thanks 1

TV Samsung UE55H7000SL + Onkyo TX-RZ1100 + Emotiva XSP-1 + 2x Emotiva XPA-1 Gen2 + 2x Emotiva XLR interkonekt + 2x Gigawatt PF-1 MK2 + OPPO UHD205 + Helion ReVolt MF-Signature

DYNAUDIO Excite X44 + DYNAUDIO Excite X28C + DYNAUDIO Emit M20 + 2x Paradigm Ultracube 12 + Tellurium Q Black + OYAIDE EXPLORER V2

Share this post


Link to post
Share on other sites

Dzięki, jeśli te Valaby pasowały, to pewnie Elecaudio dostępne w polskiej dystrybucji również dadzą radę. Szkoda, że są złocone nie rodowane, ale przynajmniej przesyłka nie zajmie 30 dni :)



https://allegro.pl/oferta/wtyk-zasilajacy-iec-c13-elecaudio-pi-26gc-zlocony-7222669072



Może uda mi się wpasować korpus aluminiowy Elac'a do części stykowej  iego 8085, wtedy można by poszaleć.

Share this post


Link to post
Share on other sites
Godzinę temu, Ministerolnictwa napisał:

 Szkoda, że są złocone nie rodowane, ale przynajmniej przesyłka nie zajmie 30 dni :)



Są i rodowane , ale jakieś 30 dni trzeba by jednak zaczekać Panie Ministrze. -   https://www.ebay.pl/itm/Valab-Monarchy-Carbon-Housing-Rhodium-Plated-Copper-Power-Cord-EU-Schuko-Plug/283377723063?hash=item41faa0e6b7:g:KVcAAOSw8HBZIfSU:rk:20:pf:0

Share this post


Link to post
Share on other sites
Posted (edited)
2 godziny temu, Ministerolnictwa napisał:

Dzięki, jeśli te Valaby pasowały, to pewnie Elecaudio dostępne w polskiej dystrybucji również dadzą radę. Szkoda, że są złocone nie rodowane, ale przynajmniej przesyłka nie zajmie 30 dni :)



https://allegro.pl/oferta/wtyk-zasilajacy-iec-c13-elecaudio-pi-26gc-zlocony-7222669072



Może uda mi się wpasować korpus aluminiowy Elac'a do części stykowej  iego 8085, wtedy można by poszaleć.

A tutaj ma ją też ciekawe wtyczki -

https://audeos.pl

Szukaj dział - Asortyment DIY - Wtyki/Gniazda - Sieciowe 230V

A jak przeglądałeś wątek to na pewno widziałeś fotki kabli które za konfekcjonowałem ;-)  sobie sam. Pooglądaj je dokładnie.

Edited by NIEZNAJOMY

TV Samsung UE55H7000SL + Onkyo TX-RZ1100 + Emotiva XSP-1 + 2x Emotiva XPA-1 Gen2 + 2x Emotiva XLR interkonekt + 2x Gigawatt PF-1 MK2 + OPPO UHD205 + Helion ReVolt MF-Signature

DYNAUDIO Excite X44 + DYNAUDIO Excite X28C + DYNAUDIO Emit M20 + 2x Paradigm Ultracube 12 + Tellurium Q Black + OYAIDE EXPLORER V2

Share this post


Link to post
Share on other sites
5 godzin temu, Ministerolnictwa napisał:

Dzięki, jeśli te Valaby pasowały, to pewnie Elecaudio dostępne w polskiej dystrybucji również dadzą radę. Szkoda, że są złocone nie rodowane...

Rodowane są lepsze niż złocone?

Share this post


Link to post
Share on other sites
2 godziny temu, kuba k napisał:

Rodowane są lepsze niż złocone?

To zależy.

Wtyki należy dobrać do konkretnego przewodu. Połączenie miedzi, która zazwyczaj gra ciepło ze złotymi wtykami może spowodować zbytnie ocieplenie muzyki. Z kolei rod w potocznej opinii gra zimno i ostro, ale np. rodowane Furutechy 28/38 są wolne od tych negatywnych cech, grając neutralnie. Trzeba też pamiętać o tym, żeby dać wtykom kilka dni na wygrzanie, zgranie z przewodem i ułożenie w systemie. Dopiero po jakimś czasie wypadałoby oceniać jak gra dany set (wtyk + przewód) w połączeniu z konkretnym elementem systemu i czy w danym miejscu lepiej sprawdzi się wtyk złocony, rodowany czy może "goły" miedziany.

  • Haha 4

Share this post


Link to post
Share on other sites
Posted (edited)

Jak wcześniej obiecałem tak też czynię:

Kabel sieciowy na bazie przewodu Topflex EMV 3plus2YSLCY-J , 3 x 4mm2 +0,75mm2. Średnica przewodu ~~13mm

Wykonano 2 kable sieciowe – 1,94mb (1szt) oraz 1,64mb (1szt).

Zastosowano 2 kpl wtyczek :

A) Viborg Pure Copper Gold Plated (1kpl)

B) Schuko Oyaide Model P-079E ( P-079e & C-079) 24k Gold-Plated EUR (1kpl).

Na pierwszy “ogień” do uzbrojenia poszły wtyczki Viborga.



zdjęcie 1.gif

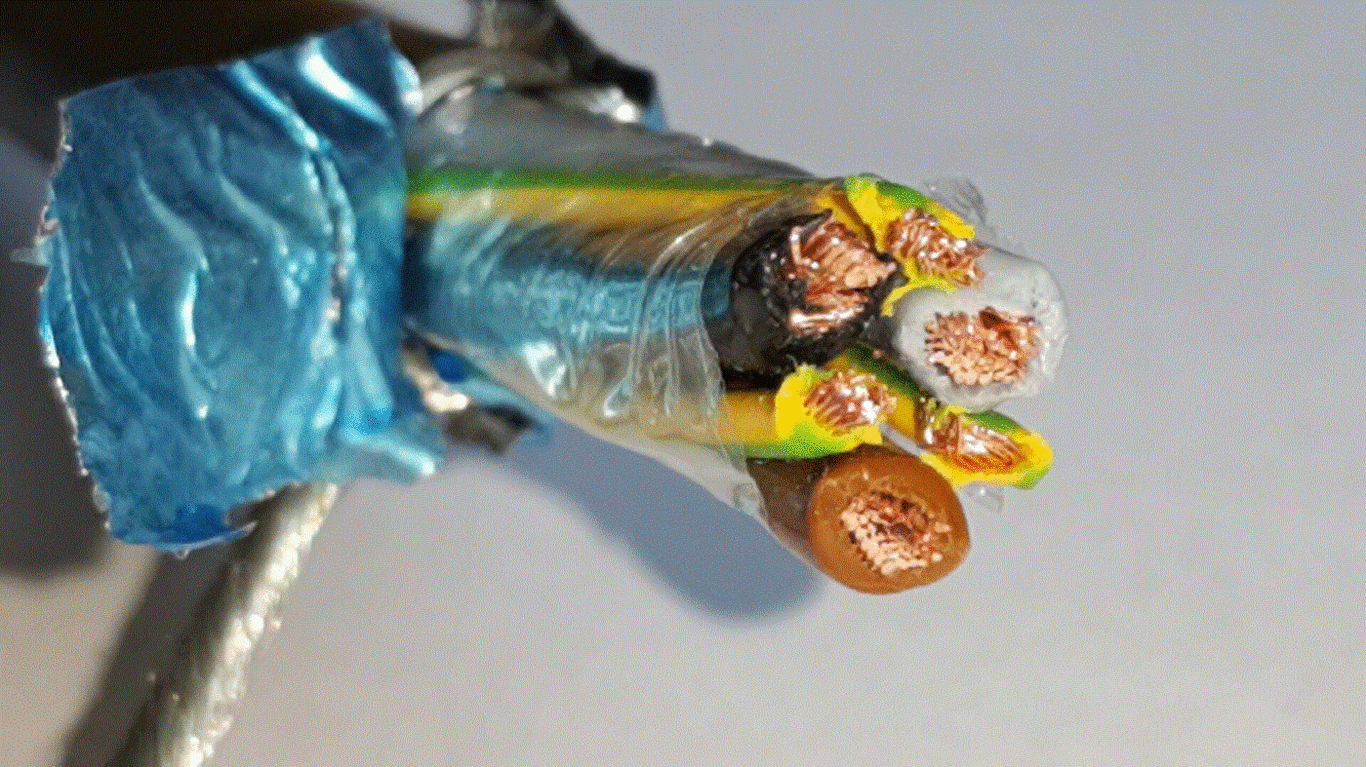

zdjęcie 2.gif

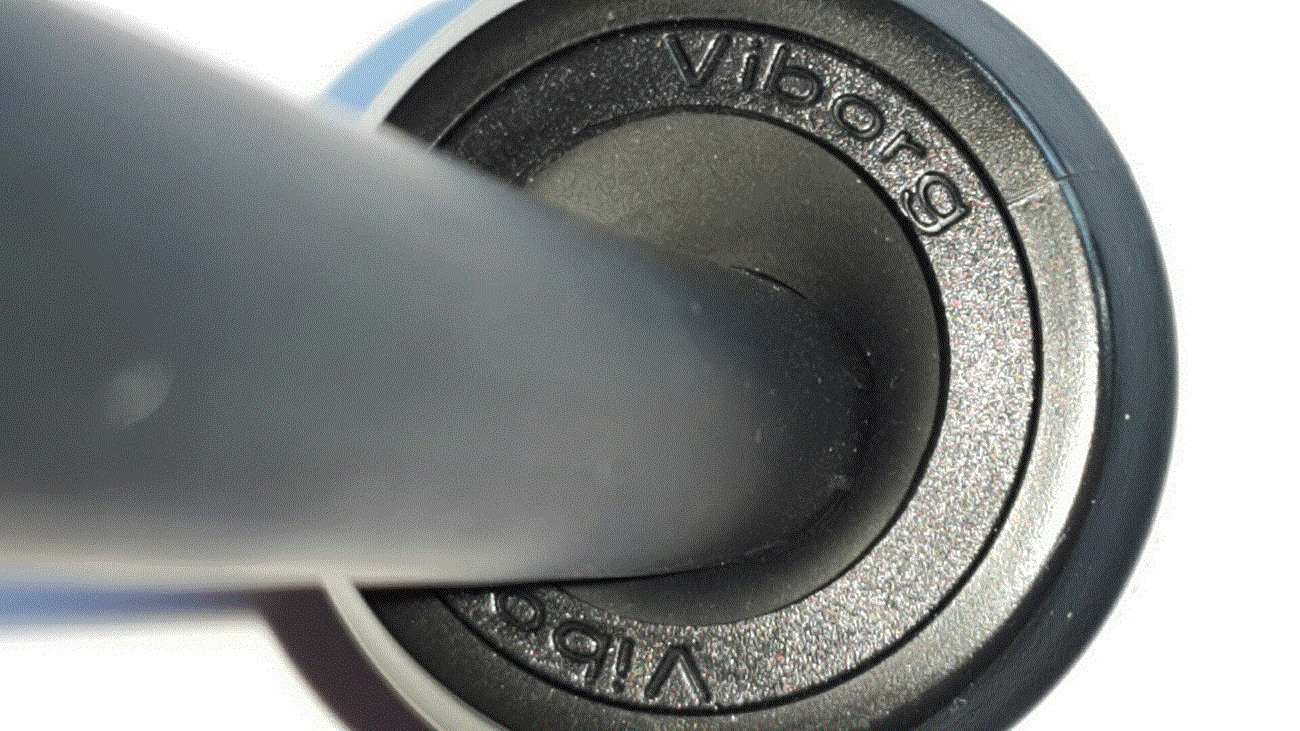

A) Viborg - Pure Copper Gold Plated EU, 1 kpl.

1. Model: VE-501 (G) / VF-501 (G)

2. Dyrygent: czysta miedź (UE) <99,99%> , Czysta miedź (IEC) <99,99%>

3. Możliwość zainstalowania przewodu o parametrach : od 8 do 14 awg
4. Max średnica przewodu : do 19 mm średnicy kabla
5. Połączenie: śruba ustalająca (wszystkie materiały niemagnetyczne)
6. Wymiary: długość korpusu: średnica 64 mm x 38 mm x długość całkowita 83 mm. IEC Długość korpusu 52 mm x 38 mm średnica x 72 mm długość całkowita. 7. Viborg Plating: beztlenowe miedziowanie-> Bezprądowe powlekanie srebrem-> Pozłacane 24K

Do wykonania kabla zasilającego użyto :

1. Kabel - Topflex EMV 3plus2YSLCY-J , 3x4mm + 3x0,75mm2 ~~ ok 1,94mb

2. Plecionka , oplot z nylonu PET o średnicy 8mm (rozszerza się z 8mm do ok 20mm średnicy) ~~ 2,3mb

3. Izolacja termokurczliwa na przewód o średnicy 6mm (kurczy się o 50% do 3mm) + izolacja termokurczliwa 20mm (kurczy się do ok 10mm) - po 1szt

4. Taśma izolacyjna , elektryczna – 1szt

5. Tulejki kablowe 10mm2 – 2szt

6. Tulejki kablowe 4mm2 (2 szt wg własnej koncepcji + 2 szt ze sklepu ) – 4szt

7 Komplet wtyczek Viborg Pure Copper , Plug IEC - 1kpl

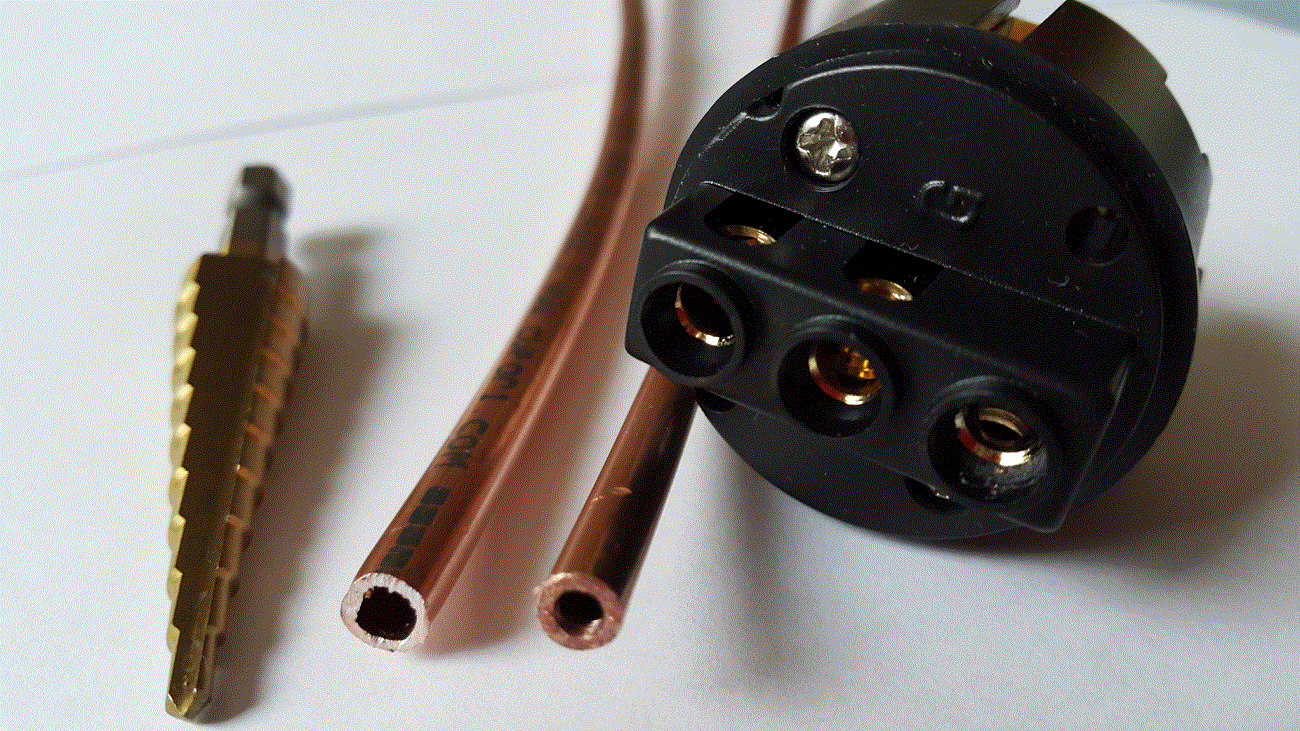

Na samym początku pomyślałem aby tulejki z czystej miedzi wykonać z rurek miedzianych o średnicy 6mm i 5mm bo takowe dostępne były w lokalnej hurtowni z metalami kolorowymi, koszt ok 5zł netto /1mb rurki. Z kolei na Ale ….drogo cena wydawała się nieco zawyżona tj 2 zł /1 szt ( ~~2cm) + koszt wysyłki.

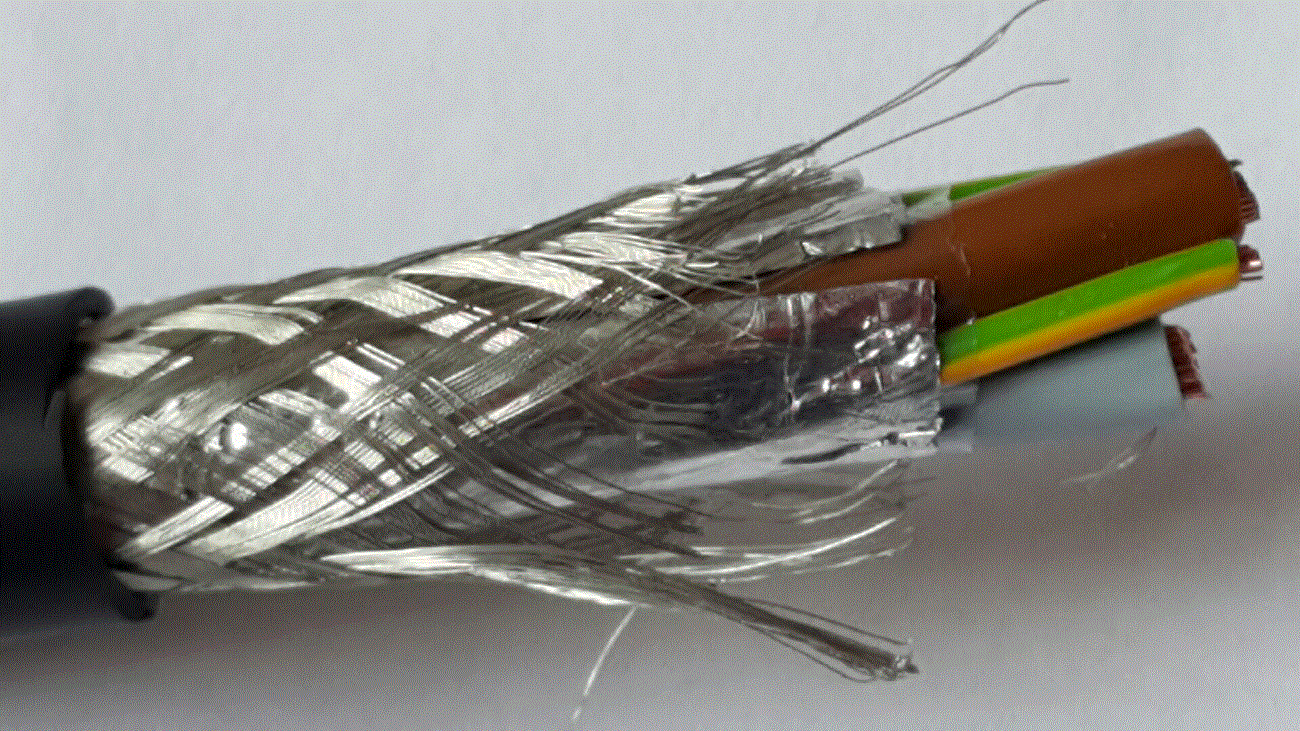

Końcówki kabli obcięto z izolacji oraz foli aluminiowo – ekranującej , dostosowano odcięcie izolacji do niezbędnej długości wtyczek. Jeśli chodzi o zastosowanie zakupionych rurek miedzianych i pocięcie ich na odpowiednią długośc celem wykonania tulejek pomysł nie do końca się sprawdził . Powód - znacząca grubość ścianki która ma odpowiednio 0,8mm ( dla 6mm) oraz w przypadku rurki o średnicy 5mm to jest 1mm. Musiałem poddać je szlifowaniu bo nie wchodziły w otwory wtyczek. Dlatego też postanowiłem jedynie zaopatrzyć zakończenia kablowe w tulejki własnej koncepcji “żyłę zasilającą L oraz żyłę neutralną N” (z jednej strony). Co do otworów we wtyczkach pod uziemienie “G” to informuję , iż w moim przypadku udało się umieścić 4 żyły przewodu Helukabla Topflex EMV tj 1x4mm2 + 3 x 0,75mm2 + metalowy oplot przewodu w jednej tulejce kablowej na obu końcach przewodu oraz wciśnięciu ich do gniazda otworu uziemienia wtyczek .

Patent polega na tym , iż kupujemy 1 tulejkę kablową 10mm2 następnie wpuszczamy do niej wspomniane 4 żyły przewodu + oplot kablowy oraz poddajemy zaciskaniu na zaciskarkarce do tulejek kablowych. Kolejny etap to wykonanie odpowiedniej izolacja elektrycznej (rurki termokurczliwe oraz taśma izolacyjna) na zakończeniach oraz nałożenie oplotu z nylonu PET wykańczającego cały kabel. Można zastosować oplot z nylonu 8mm dla kabla o średnicy 13mm ponieważ rozszerzalność takiej plecionki nylonowej to 150% pierwotnej średnicy a więc przewód od 8 do 19mm spokojnie wejdzie .

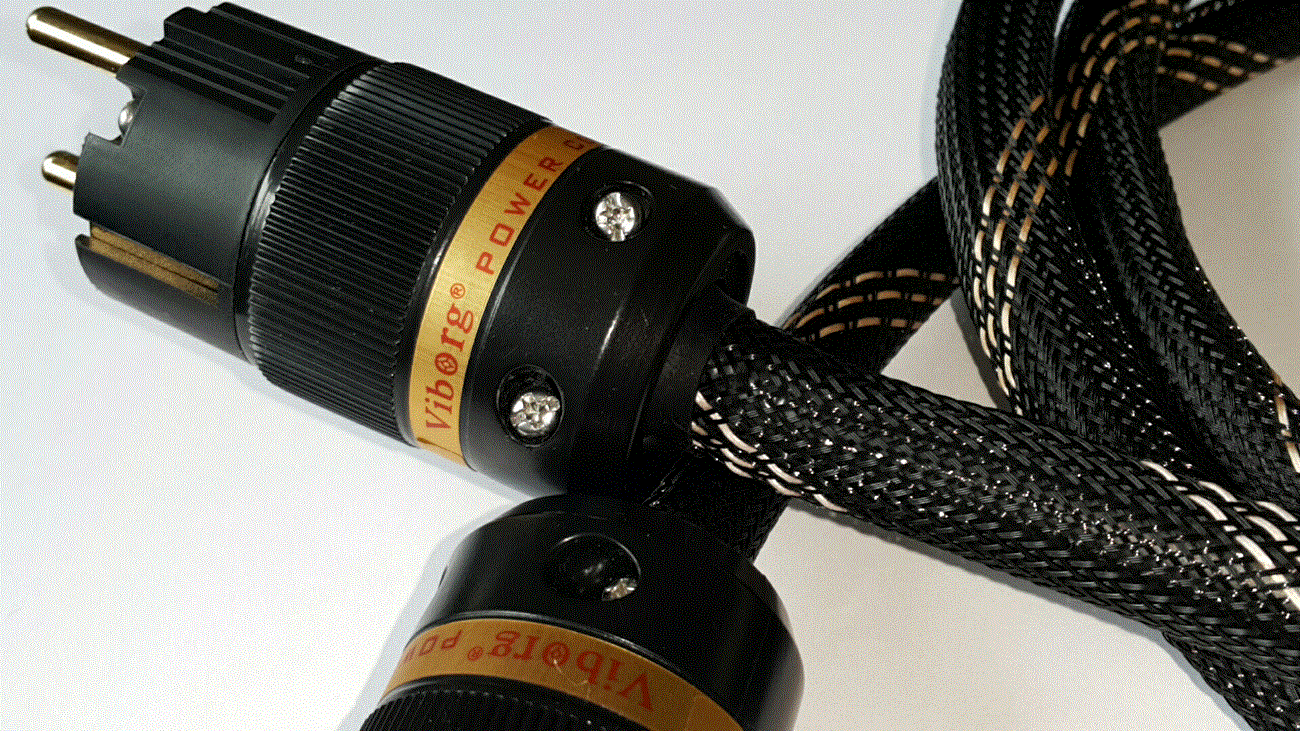

Po wykonaniu całości zaplanowanych prac efekt końcowy kabla sieciowego z wtyczkami Viborga jest jak poniżej na zdjęciach.

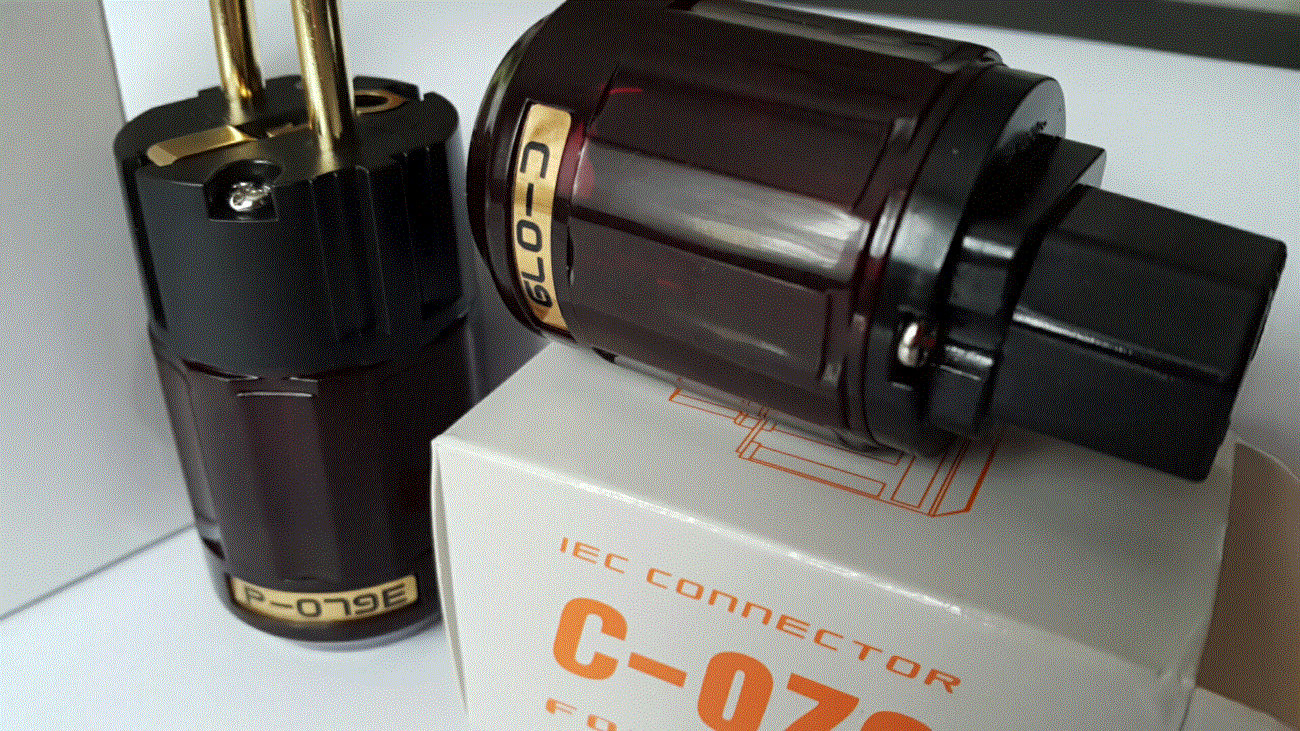

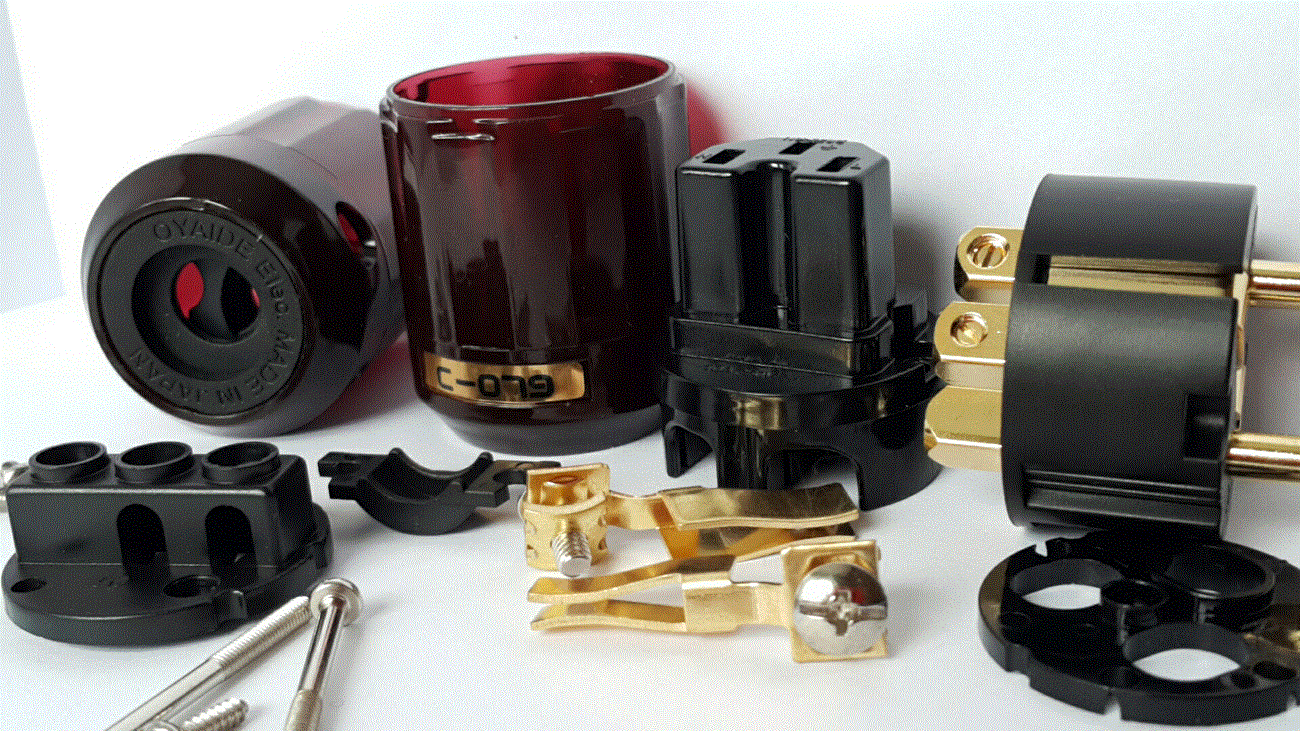

B) Wtyczki Schuko Oyaide Model P-079E ( P-079e & C-079) 24k Gold-Plated EUR (1kpl)

1. Model: P-079e i C-079
2. Typ wtyczki: standard UE
3. Możliwa średnica przewodu: 6,5 mm - 17 mm
4. Wskaźnik przewodu: Max AWG10 (5,5sq)
5. Obróbka powierzchniowa konektorów: Pozłacane 24K
6. Możliwe napięcie: 10A / 250V - 16A / 250V
7. Materiał: Beztlenowy brąz fosfatowy (polerowanie powierzchni)

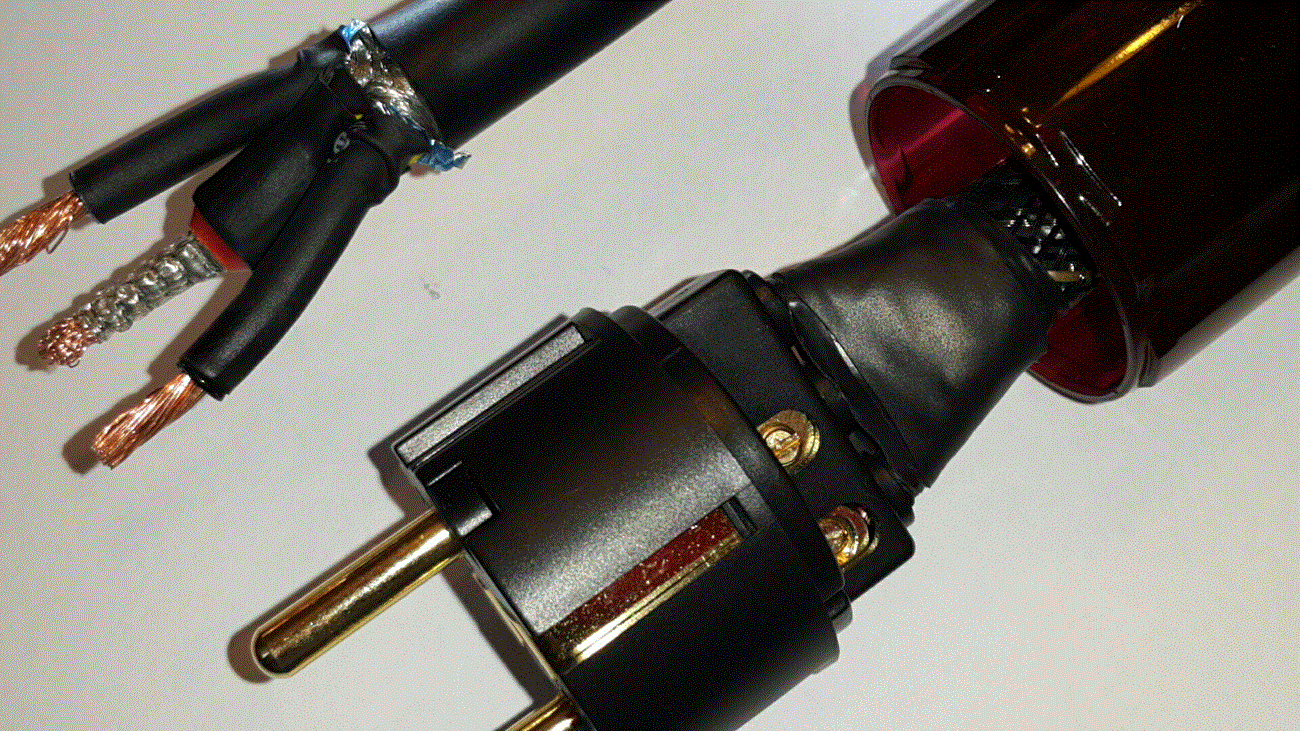

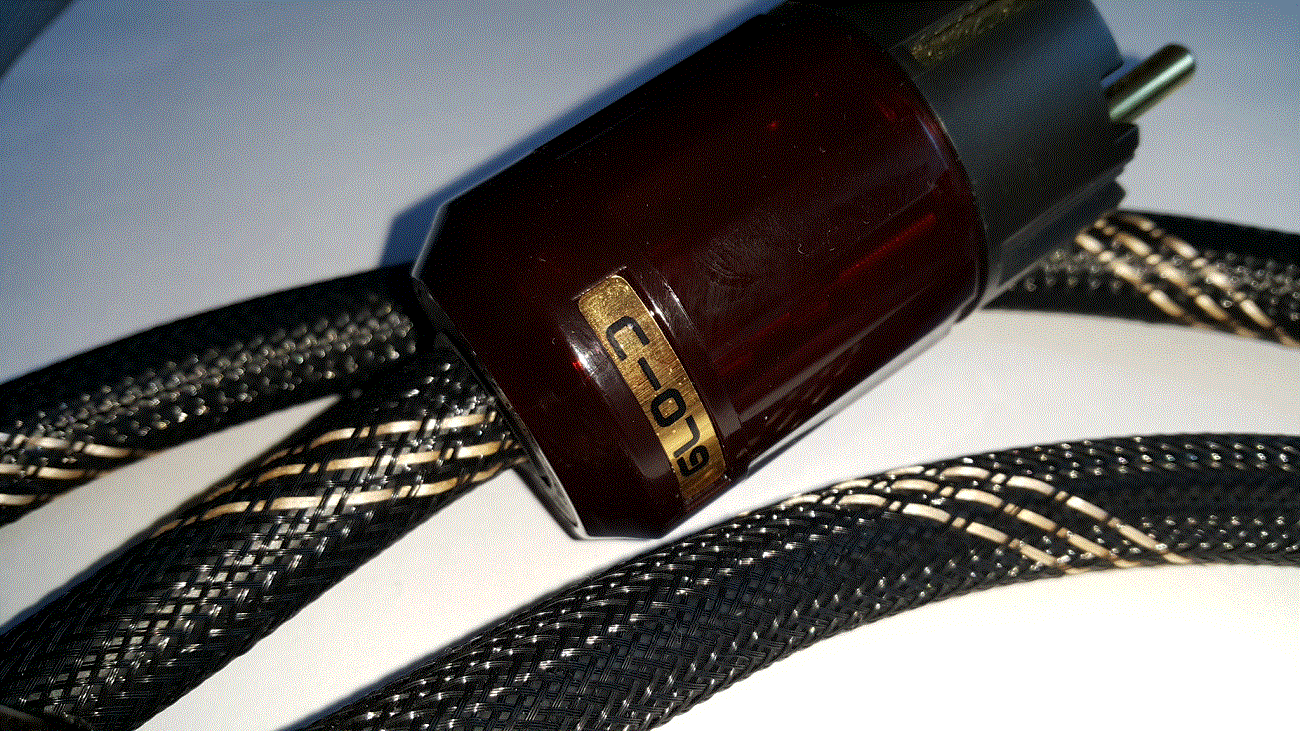

Sposób , materiały oraz wykonanie kabla sieciowego - identyczny jak w przypadku Viborga. Jedynie długość przewodu jest mniejsza bo 1,64 mb.

Edited by thomas_XLR

Share this post


Link to post
Share on other sites
Posted (edited)

Kabelki sieciowe podpięte pod przetwornik i wzmacniacz !!! Za tą cenę było warto . Co prawda nie jest  to miedź OCC 6N i >. Dla mnie dobry stosunek ceny do jakości.





zdjęcie 3.gif

zdjęcie 4.gif

zdjęcie 5.gif

zdjęcie 6.gif

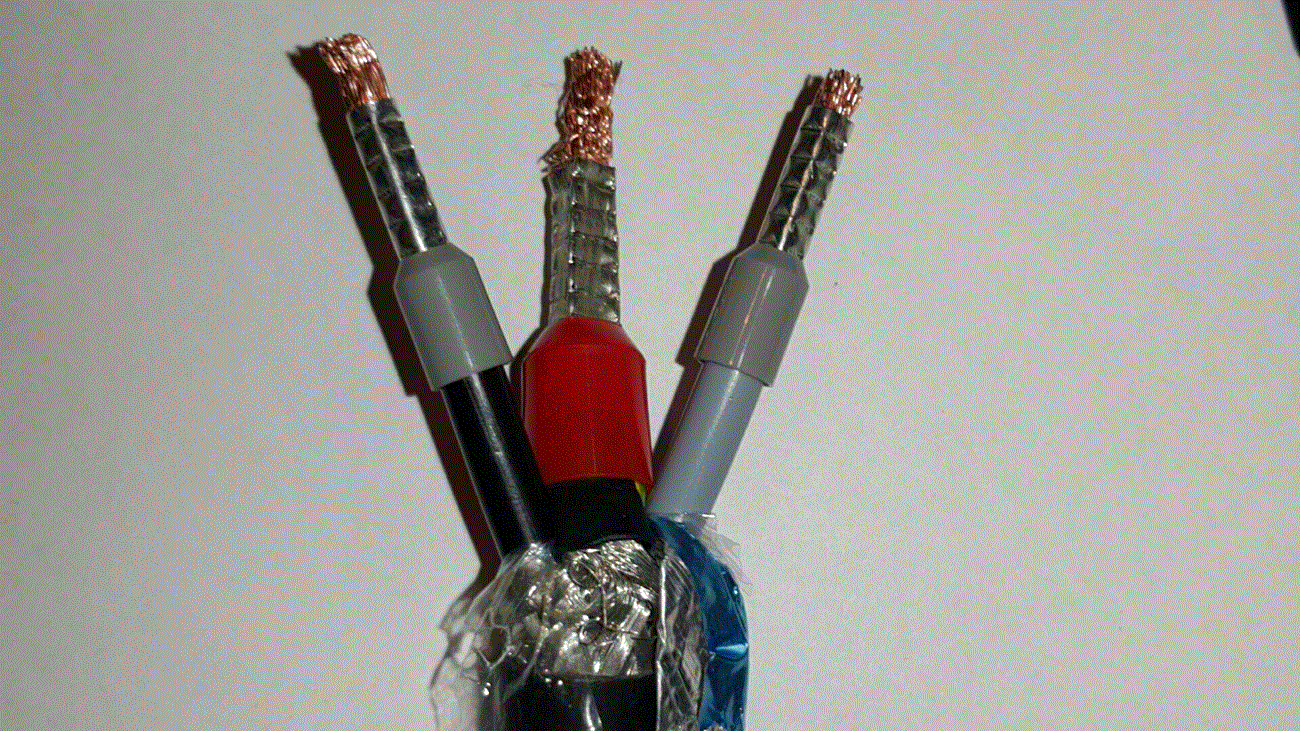

zdjęcie 7.gif

Edited by thomas_XLR
