Konwerter USB-I2S-SPDIF na TAS1020B tryb asynchroniczny 24bit/96kHz

[JarekC]

Niestety w przypadku tabletów najczęściej nieznana jest dokładna specyfikacja platformy sprzętowej więc

trudno byłoby wykonać odpowiednią kompilacje jądra linuxa.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Dzięki:) Czyli chyba wrócę do idei serwera plików na thin-cliencie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Apropo konfiguracji playera i bit-perfect to znalazłem ciekawy artykuł:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Fajny , czytelny art.

Rozjasni wiele spraw.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Na PW dostałem pytania jak podłączyć konwerter USB-I2S do DAC-a Lampucera Max.



Można byłoby wykorzystać wolne wejście w CS8416 lub DIR9001 i zastosować konwerter USB-SPDIF,

ale niepotrzebnie mamy ciąg konwersji USB - I2S SPDIF I2S.



Dlatego lepiej jest zastosować multiplexer i wprowadzić sygnał I2S przed upsampler CS8421.



Trzeba wylutować rezystory R20,R21 i R22 i podłączyć układ wg schematu.

Przewody doprowadzające sygnały I2S powinny być możliwie krótkie.

Układ 74LCX157 można zastąpić przez 74LVC157/74HC157, przełącznikiem wielosekcyjnym lub przekaźnikiem sygnałowym.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Wlasnie zlozylem konwerter usb do kupy, wykorzystujac zasilacz typu salas 5v. Chwilowo nie jeste mpewien czy mam bit perfect, korzystam z foobara, ale szukam lepszego odtwarzacza. Narazie mam krotki przewod usb, a dlugi 4metrowy coaxial, ktory pozostal z dawnego podlaczenia spdif z karty audigy 2 zs gold, potem bedzie dlugi 4 metrowy usb a krociutki coaxial. Ale do rzeczy, roznica jest , mimo ze nie mam pelnej konfiguracji ale jestem juz bardzo zadowolony. Wyrazniejsza gora, pojawilo sie duzo spokoju, polepszyla sie rozdzielczosc. Powinienem miec jeszcze roznice po pelnej konfiguracji. Jak wloze to do obudowy to zamieszcze zdjecia. Jeszcze chwilowo czekam na uklad pozwalajacy wykorzystac wyjscie AES/EBU.Moze bedzie lepsze niz coaxial. Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Info dla osób które chcą dołożyć wyjście AES/EBU.



Potrzebne są następujące elementy:

układ scalony DS26LV31 SMD (U12)

rezystor 110Ohm SMD0805 (R14)

kondensator 100nF SMD0805 (C32)

trafo PE65612 (TR2)

złącze XLR



Elementy R14,C32,U12 są montowane od strony BOTTOM, a TR2 od strony TOP.

Złącze XLR podłączamy do złacza J6

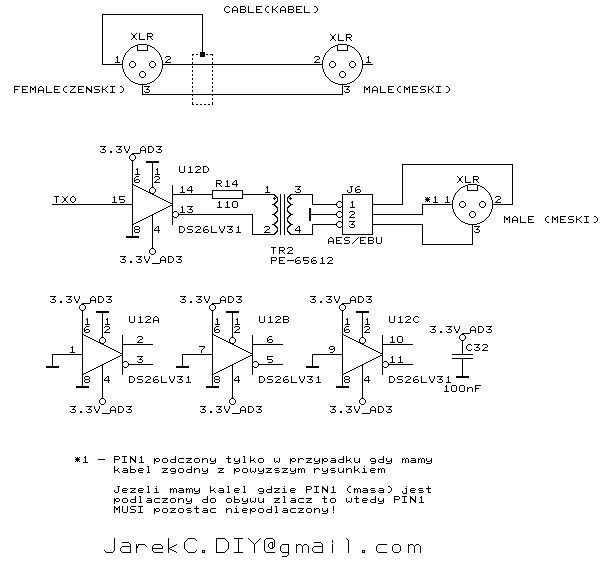

Szczegóły zostały pokazane na załączonym rysunku i schemacie.

WAŻNE jest aby nie łączyć masy konwertera i DACa, gdyż zlikwidujemy izolację galwaniczną układów.

Kabel powinien mieć podłączoną masę tylko od strony konwertera (nadajnika).



UWAGA:

Nie mam u siebie żadnego urządzenia posiadającego We/Wy AES/EBU więc nie byłem w stanie przetestować tego rozwiązania.

Jeżeli popełniłem jakiś błąd w opisie lub projekcie to proszę o korektę.

Pierwszą osobą która będzie testować to rozwiązanie jest kolega bmxman.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Dzieki, mam wszystkie elementy wiec w sobote to skleje i sprawdze ,porownam bezposrednio z coaxialem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[koluszkin]

Nie mam u siebie żadnego urządzenia posiadającego We/Wy AES/EBU więc nie byłem w stanie przetestować tego rozwiązania.

Jeżeli popełniłem jakiś błąd w opisie lub projekcie to proszę o korektę.



Nie popełniłeś żadnego błędu :)



Gra u mnie około trzech tygodni. Z uruchomieniem nie było żadnych problemów.

Podłączone mam do forumowego MSS'a i wszystko jest jak należy - gra i nie buczy :)



Różnic między coaxialem, a AES/EBU nie zauważyłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Chyba jednak na sobote tego nie sprawdze bo zamowilem sobie dwa wtyki zenskie, a nie jeden taki drugi taki. Ale skoro dziala to fajnie, jesli nie ma roznicy pomiedyz coaxialem to trudno, byle nie bylo gorzej. Ja mysle nad takim podlaczeniem, z racji posiadania dwoch wzmacniaczy, lampa do stereo i ampli do kina to myslalem aby AEs/Ebu uzyc do steredo, czyli wpiac do deca, a coaxiala do amplitunera, bo nigdy te rzecyz nie beda na raz wlaczone, albo stereo albo 5.1. Teraz pytanie. CZy konwerter przenosi rowniez 5.1 ?Chcialbym uzywac kompa do gier i filmow.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Konwerter w pelni ukonczony, niebawem zamieszcze fotki. Wczoraj sprawdzalem czy poprzez takie polaczenie uzyskam 5.1. Czyli komputer-konwerter-amplituner, niestety amplituner nie wykryl dzwieku przestrzennego, woec konwerter takowego nie podawal ,prawdzalem na grze. Probowalem cos ustawic w sterownikach asio4all i innych miejscach, zadnej zmianki o 5.1.Chwilowo jeszcxze czekam na przewod do Aes/ebu. Sory za off top. ale czy przewod coaxialny jak i Aes musi miec jakas specificzna dlugosc? Bo narazie kupilem po 1mb, a gdzies czytalem ze musi byc odpowiednia dlugosc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Musi nie musi, ale ze względu na lepszą tłumienność odbić w kablu lepiej żeby miał 1,5- 1,8m. Często stosowana długość to 6 stóp według miar angielskich

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adagio Sound]

Witam,

Od kilku dni słucham na świeżo otrzymanym konwerterze Jacka na połączeniu AES.

Instalacja bez problemowa rusza od kopa :)

Konfiguracja: Inspiron1845/w7 -> konw -> DCX2496 -> 4 kanałowy Amp Pi -> głośniki: woofery 18" + monitory 2x12".

Bez ADum, narazie na zasilaniu z Usb.

Powiem krótko: dźwięk lepszy niż z przetwornika Lucid ADA8824 i karty RME hdsp.

Przestrzeń planów, swoboda dźwięku, plankton, kontrola i głębia basu, czystość góry, oddanie transjentów i rozdzielczości detali, wszystko to jest lepiej.



Nie posądzałem moje głośniki o taką wierność oddania detali, przekonałem się jak istotne jest źródło :)

Teraz mam ochotę upgradować DCX-a :)



Jeden drobny problem to króciótkie dropy w dźwięku których przyczyny jeszcze nie zdiagnozowałem.

Przerwy pojawiają się losowo czasem seriami po czym gra z 15 min i nagle jeden dropout i znów kilka minut bez przerwy. Dzieje się to z każdym playerem zarówno z mp3 i wav.



Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Benpe]

... Czy konwerter przenosi rowniez 5.1 ?Chcialbym uzywac kompa do gier i filmow.



bmxmen

zapoznaj się z wpisami 278/279 w wątku, chyba nie da się przesłać 5.1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

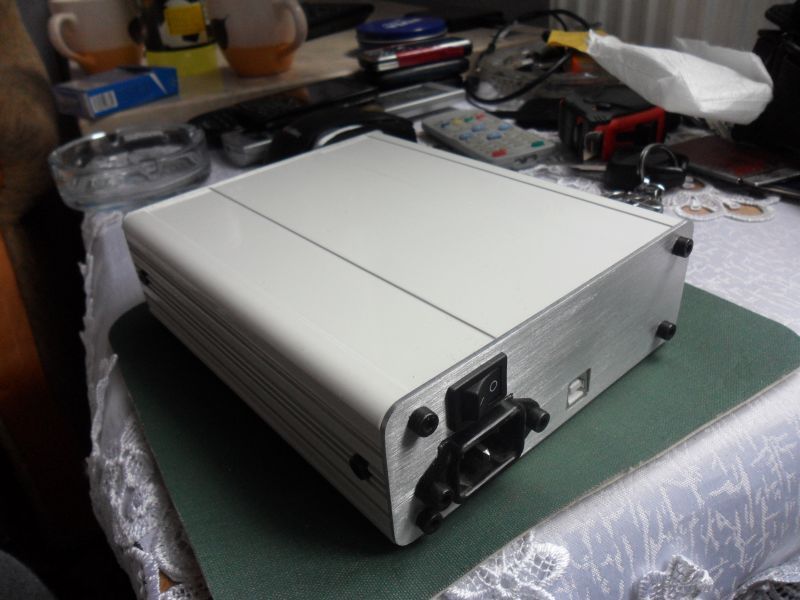

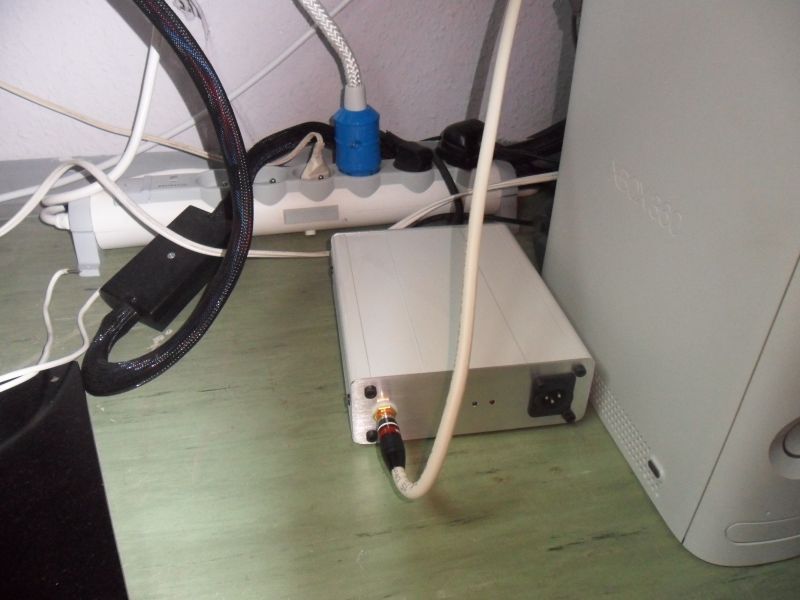

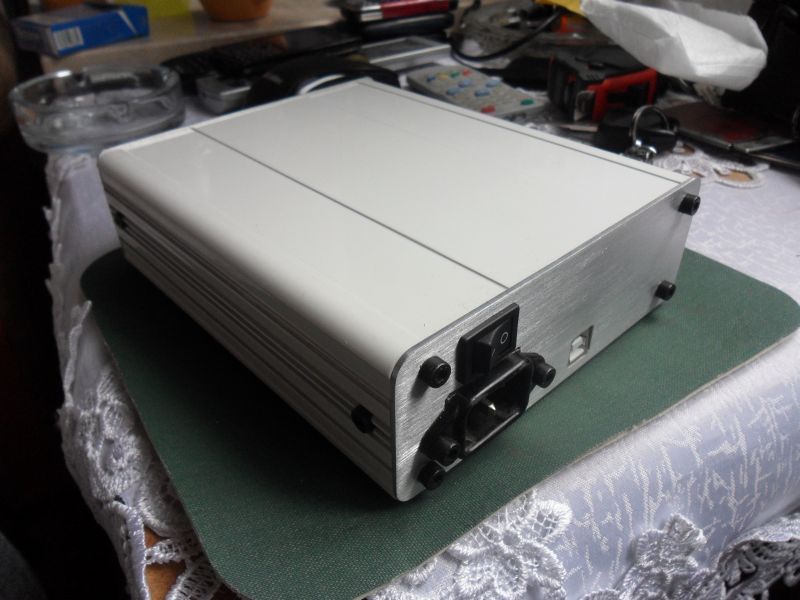

Z 5.1 to mam nawet problem przeslac poprzez spdif karty muzycznej audigy, a gra powinna chodzic w 5.1.Oto zdjecia mojej puszki, nie jestem mistrzem milimetrow ale nei wyglada zle, w srodku siedzi zasilacz salas 5v, no i trafo oczywiscie. Aes/ebu na ukladzie DS26LV31, ale jeszcze nie sprawdzany bo czekam na drut 110Ohm. Co do popraw to kilka wpisow wyzej pisalem, jest to niezbedna rzecz jesli ktos traktuje pc jako transport.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bmxmen]

Aes/ebu wyprobowany, bez problemu dziala,porownujac z coaxialem Aes przedstawia ciut wyrazniej  zarysowana scene, ale jeszcze nie jest to koncowe porownanie, musze jeszcze bardziej upgradowac  daca,wtedy porownam super dokladnie. Pozdrawiam i dziekuje ze sa takie tematy, znowu do przodu z audio, gra to milo, jestem zadowolony!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Cieszy mnie, że są zadowoleni użytkownicy.



Aktualnie pracuję nad nową wersją płytki.

Zakładane zmiany:

- PCB dopasowana do aluminiowej obudowy Hammonda

- możliwość montażu generatorów SMD w rozmiarze 5x7 mm i generatorów CRYSTEKA CCHD957

- zmodyfikowany system dystrybucji zegara

- maksymalne skrócenie skrócenie ścieżek dla sygnałów I2S

- indywidualny LED do sygnalizacji każdej Fs

- LEDy i przełącznik przeniesione na ściankę przednią

- na ściance tylnej COAX+OPTO, USB-B mini, gniazdo zasilania

- opcja izolacji galwanicznej (ADUM3160)

- wyjście SPDIF poprzez trafo lub układ RC (miejsce na elementy przewlekane)

- możliwość montażu stabilizatorów LP2985 (Low noise) lub ADP151 (Ultra Low Noise)



W nowej wersji nie będzie:

- wyjścia AES/ABU, wybrana obudowa HM1455C802BK jest za mała aby zmieścić gniazdo XLR.

- złącza I2S



Nowy projekt jeszcze pewnie chwilę potrwa, bo dzielę wolny czas na kilka innych konstrukcji.



Poprzedniej wersji PCB pozostały mi ostatnie 4 szt. została mi też ostatnia para generatorów 22.5792 i 24.5760MHz.

Jeżeli ktoś jest zainteresowany konwerterem to zapraszam na PW.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[koluszkin]

W nowej wersji nie będzie:

- wyjścia AES/ABU, wybrana obudowa HM1455C802BK jest za mała aby zmieścić gniazdo XLR.



Jeśli mogę wtrącić swoje 5 groszy to mógłbyś umieścić te wyjście w takiej postaci jak jest na aktualnym konwerterze. Scalak nie zajmuje dużo placu. Wtedy bez problemu można się podłączyć przewodami do gniazda XLR. Są ludzie którzy umieszczą konwerter w innej obudowie niż ta do której szykujesz projekt :)



USB-B mini



Według mnie jeśli już musi być MINI to przemyśl zrobienie padów na oba standardy. Wyrzeźbienie otworu na duże gniazdo jest prostsze niż na MINI. Każdy zastosuje jakie chce. W tej chwili jak pewnie widziałeś u jednego z kolegów stosuje się przelotki z dużego na małe. Poza tym duże gniazdo jest bardziej odporne na niezamierzone szarpnięcia kablem USB.



Wracając do AES/EBU. Jeśli zabraknie tego wyjścia to będę niestety zmuszony do pozostania przy starej wersji bo tak mam to właśnie spięte z MSS'em, a lubię nowe zabawki ;)



Połączenia I2S nie stosuję, więc nie zabieram głosu w jego sprawie :)



Reszta zmian jak najbardziej na plus.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adagio Sound]

Witam, również opowiadam się za pozostawieniem miejsca na AES. Kto będzie potrzebował to wyprowadzi na mini xlr albo w standardzie RME na złączu DB9.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekzawa]

Optuję za normalnym gniazdem USB - nie mini.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Optuję za normalnym gniazdem USB - nie mini.



Dokładnie !!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Wybór złącza Mini USB i rezygnacja z AES/ABU wynikała z wyboru obudowy HAMMOND 1455C802.

Jest ona wielkości mniej więcej aktualnej płytki ale front i tył przypadają na krótszym boku płytki

i stąd ograniczenie co do ilości i wielkości złącz na ściance przedniej.



Rozważę opcje

- pozostawienie złącza USB, kosztem TOSLINka

lub

- wybór większej obudowy



Postaram się pozostawić opcje AES/ABU.



Dzięki za sugestie.



Pozdrawiam

JarekC







mniej więcej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[migrena]

To ja dorzuce taka sugestie.

Zamiast diodek mozna dac same piny. Daje to wieksze pole manewru co do umiejscowienia ich na obudowie, koloru itd bez koniecznosci lutowania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arkotic]

tak dla ożywienia przód tył w stali nierdzewnej



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[migrena]

A masz moze rysunek techniczny tego panelu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arkotic]

mam w AutoCad

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[migrena]

A udostepnilbys? Na maila na przyklad.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

- możliwość montażu generatorów SMD w rozmiarze 5x7 mm i generatorów CRYSTEKA CCHD957

- możliwość montażu stabilizatorów LP2985 (Low noise) lub ADP151 (Ultra Low Noise)



Gdybyś miał zmontowaną taką wypasioną wersję na Crysteku (kwarce palce lizać !) i super niskoszumowymi regulatorami to chętnie posłucham.



Recenzja konwertera JarkaC ukazała się właśnie w Lipcowym Audio-Video. Konwerter otrzymał rekomendację redakcji. W podsumowaniu wymieniono następujące wady i zalety:



+ brak konieczności instalowania sterowników

+ możliwość wyboru pomiędzy zasilaniem z USB i z sieci

+ bardzo wysoka kultura pracy

+ izolacja galwaniczna

+ możliwość rozbudowy o dodatkowe wyjścia AES oraz TosLink

+ niska cena



– brak wsparcia dla sygnałów powyżej 24/96

– brak obudowy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kocurmarcin]

Witam



Próbuje podłączyć wersje USB to I2S do lampucery na pcm 1798 . I jest albo cisz albo trzaski jak omijam upsampler i podam sygnal bezpośrednio na pcm'ke . Podłączał ktos do lampucerki?



Pozdrawiam Marcin

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam



Próbuje podłączyć wersje USB to I2S do lampucery na pcm 1798 . I jest albo cisz albo trzaski jak omijam upsampler i podam sygnal bezpośrednio na pcm'ke . Podłączał ktos do lampucerki?



Pozdrawiam Marcin



Musisz sprawdzić w jakim trybie pracuje CS8421:

Sprawdź jak są podłączone piny 15,18,19.

Powinny być podłączone do GND lub VCC poprzez rezystory, ważne są wartości rezystorów.



Sprawdź tez tryb pracy PCM1798:

Sprawdź jak są podłączone piny 11 i 12

Powinny być podłączone do GND lub VCC poprzez rezystory lub bezpośrednio.



Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
