A usi to być transiter toshiby? Na digi mają bardzo tanie z sharpa.

http://search.digikey.com/us/en/products/GP1FA352TZ0F/425-2467-5-ND/736033



Te transmitery maja najniższy jitter z tego typu nadajników.



>JarekC

W PL działa firma Mausell jako oficjalny przedstawiciel Mousera.



Jakby co to jeden, czy dwa nadajniki mam na stanie.

Trochę (kilkadziesiąt) tych nadajników było dołączonych do kitów MSSa.

Były zakupione w Farnell.


www.sparus.pl

Share this post


Link to post
Share on other sites

Pierwszy post więc wypada się przywitać: dzień dobry :)

Są takie (chyba) nadajniki w avt:

http://sklep.avt.pl/p/pl/493881/nadajnik+swiatlowodowy+0-1%C3%B715mbits-+0-2-5m.html

http://sklep.avt.pl/p/pl/493874/nadajnik+swiatlowodowy+0-1%C3%B715mbits-+0-2-5m.html



Oczywiście nie jestem związany z tą firmą :P



P.S. @JarekC: Pisałem PM w sprawie konwertera nie wiem czy dotarł?

Edited by Cichociemny_1982

Share this post


Link to post
Share on other sites

Witam,



Wreszcie się uporałem z ostatnim problemem który mi nie dawał spokoju.

A polegał on na tym iż pod Windows XP przy starcie odgrywania pierwszego utworu następował trzask w głośnikach.

Nie występowało to pod Vista i 7, nie wiem dlaczego..

Okazało się że, sekwencja sterująca wykonywana przez XP wygląda następująco:

- załącz konfiguracje Full-Bandwidth

- wybierz F = 96 kHz (zupełnie niepotrzebne, gdy są wył. dźwięki systemowe)

- wybierz F = 44.1khz

- odtwórz utwór

- załącz konfiguracje 0-Bandwidth



Ponieważ codec w TAS1020B pracował w trybach 512xFSample dla 44.1kHz i 256xFSample dla 96kHz konieczne było zatrzymanie Codeka i zmiana jego parametrów.

W Momencie zatrzymania codeca DAC (CS4334 Crystal) przestawał otrzymywać zegar i wchodził w tryb restartu. Co powodowało trzask w głośnikach.

Znalazłem dwie metody eliminacji tego problemu. Pierwszy to zoptymalizowana czasowo procedura przełączania codeca tak aby DAC nie zauważył braku zegara.

A druga to takie skonfigurowanie TASa aby zawsze pracował w trybie 256Fs a tym samym nie było potrzeby przekonfigurowania codeca.

Zdecydowałem się zastosować tą druga metodę.



W tym momencie mam zmontowane 5 szt. konwertera w wersji USB-I2S z trybem asynchronicznym.

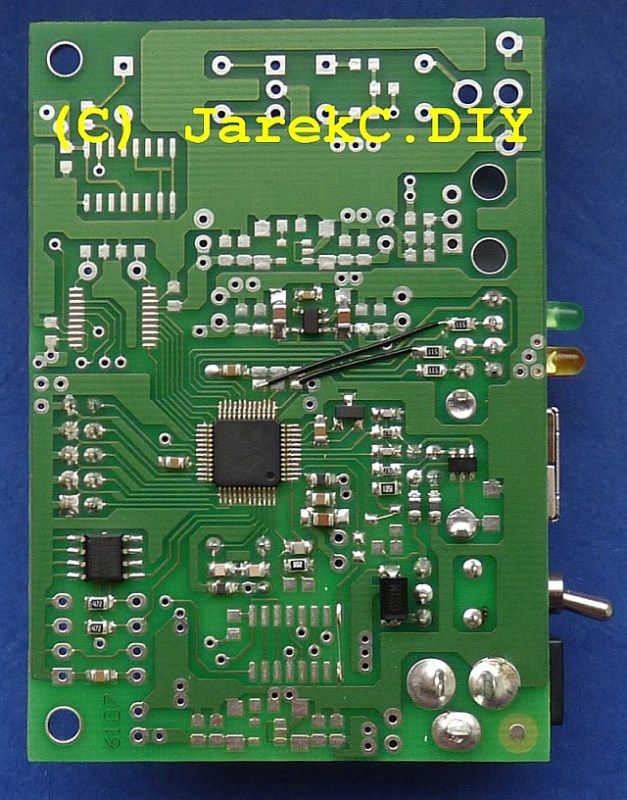

Zdjęcia w załączeniu.



Sygnalizacja LEDów:



LED zielony migający - układ zasilony nie podłączony do USB

LED zielony zapalony - układ zasilony, podłączony do USB i wykryty przez HOSTa



LED Żółty zgaszony, LED Czerwony zgaszony - załączony tryb 44.1 kHz

LED Żółty zapalony, LED Czerwony zgaszony - załączony tryb 48 kHz

LED Żółty zgaszony, LED Czerwony zapalony - załączony tryb 88.2 kHz

LED Żółty zapalony, LED Czerwony zapalony - załączony tryb 96 kHz



Migające wszystkie LEDY - awaria

Wszystkie LEDy Wygaszone - tryb aktualizacji oprogramowania



Opis złącza I2S:

PIN 1,3,5,7,9 GND

PIN 2 MCLK Master Clock = 256x FSample

PIN 4 DCLK Data Clock

PIN 6 LRCLK Left/Right Clock

PIN 8 DATA Data

PIN 10 MUTE



Po podłączeniu do systemu układ powinien zostać wykryty jaku USB Audio Device a dokładnie "USB-I2S V1.01".

Automatycznie powinny zainstalować się systemowe sterowniki.

W zależności od konfiguracji systemu nastąpi automatyczne przełączenie na odtwarzanie przy pomocy konwertera

lub trzeba to zrobić ręcznie (Panel Sterowania -> Dźwięki i urządzenia Audio -> Audio -> Odtwarzanie Audio > Jako urządzenie domyślne wybrać "USB-I2S V1.01"



Jeden mogę puścić do testów (najlepiej do osób które mają gotowe DAC z możliwością podłączenia I2S)

a pozostałe są do sprzedania, koszt to ok 125zł (szczegóły na PM).



Warunki otrzymania do testów:

- czas na testowanie nie dłuższy niż 10 dni

- nie ingerowanie w układ (przelutowywanie, dolutowywanie elementów itp)

- przesłanie na swój koszt do następnej osoby (list polecony)

- w przypadku uszkodzenia, pokrycie kosztów układu

- opisanie w wątku spostrzeżeń, wykrytych błędów, sugestii itp.



LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1.



Uruchomiłem też wersję USB - SPDIF.

Na razie tylko po COAX, ale dzisiaj dostałem kabelek optyczny i przetestuję również tę opcję.

Podobnie jak w przypadku konwertera USB-I2S jeden mogę puścić do testów a kilka mogę zmontować

(kosztów jeszcze nie przeliczyłem)

Warunki j.w.



LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1.





Układ był testowany na dość słabych przetwornikach DAC Crystal CS4334 (I2S) i FiiO D3 (SPDIF) ale w tym momencie tylko takimi dysponuję.



Pozdrawiam

JarekC



PS.

Zmieniły się trochę warunki właścicielsko-finansowe.

Aktualnie majątkowe prawa autorskie do projektu należą do firmy Te...

Prawdopodobnie powstanie produkt komercyjny z obudową ale na razie moduły będą dostępne dla DIY.



Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1.





LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm


"Not everything that is worth measuring is measurable and not everything measurable is worth measuring." --A. Einstein

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora





LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

Edited by k.sikora

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

Edited by Krzych 2

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

5. MARER

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

5. MARER

6. rutekm

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

5. MARER

6. rutekm

7. januss73

Share this post


Link to post
Share on other sites

Witam,



Przetestowałem również transmisję po optyku i wszystko jest OK.

Moduły testowe są gotowe do wysyłki więc proszę pierwsze osoby z listy o podanie adresu wysyłki lub odbiór osobisty (Kraków).





LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S (moduł numer seryjny 0010001)

1. k.sikora

2. Krzych 2



LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF (moduł numer seryjny 0010002)

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

5. MARER

6. rutekm

7. januss73



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

3. zibra

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

5. MARER

6. rutekm

7. januss73


The Protagonist DAC by McGyver, Dynaco ST35, Hifiman HE5LE:)

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

3. zibra

4. koluszkin



LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

5. MARER

6. rutekm

7. januss73

Share this post


Link to post
Share on other sites

Niecierpliwie czekam na pierwsze opinie testerów ...używam konwertera na Tenorze TE7022L i aż mnie zżera ciekawość jak ma się porównanie tych konwerterów.

Share this post


Link to post
Share on other sites

LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. Krzych 2

3. zibra

4. koluszkin



LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. Krzych 2

4. baxteros

5. MARER

6. rutekm

7. januss73

8. fibbif

Share this post


Link to post
Share on other sites

Witam,

Dzisiaj wyjdą przesyłki do k.sikora i barmanekm.

W zestawie płytka + kabelki do podłączenia I2S.



Zamieszczam zdjęcie konwertera z opisem złącz.



UWAGA. we wcześniejszym poście był błąd w opisie złącza I2S.



Pozdrawiam

JarekC


Share this post


Link to post
Share on other sites

ja tez chetnie przeczytam opinie - sam posiadam konwerter usb-spdif mhdt usbridge i ciekawiłoby mnie porownanie obu urządzeń

pewnie nie bedzie to możliwe bo chyba niewiele osób w PL ma usbridga...



PS. usbrige ma tez mozliwosc podlaczenia i2s - czy moze mi ktos napisac jak to sie podłącza?

Edited by Chris01

------------------------------------------------------------------------------------------

Gdyby mi się chciało, tak jak mi się nie chce...

Share this post


Link to post
Share on other sites

Konwerter kupiłem. W związku z tym mój udział w testach jest nieaktualny.



LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-I2S:

1. k.sikora

2. zibra

3. koluszkin



LISTA OSÓB CHĘTNYCH do TESTÓW konwerter USB-SPDIF:

1. barmanekm

2. koluszkin

3. baxteros

4. MARER

5. rutekm

6. januss73

7. fibbif

Edited by Krzych 2

Share this post


Link to post
Share on other sites

Jarku, czy planujesz wersję z izolacją galwaniczną USB? Pamiętam, że była w grafiku na liście ToDo, ale plany czasami się dezaktualizują ;-). Osobiście czekam na taką wersję.

Edited by madly

Share this post


Link to post
Share on other sites

Witam,



Niestety na płytce nie ma przewidzianego miejsca na izolację.

Ale będę chciał zrobić testy. mam już kupionego ADUM.



W pierwszej kolejności będę uruchamiał wersję z dwoma generatorami kwarcowymi.

Powinna być gotowa do testów pod koniec przyszłego tygodnia.



Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

To dobra wiadomość. ADUM umożliwi pozbycie się zakłóceń od komputera przy zasilaniu zewnętrznym, do tego stabilne generatory i można wreszcie zacząć traktować komputer jako transport. Przy programowym upsamplowaniu do 88,2kHz robi to się jeszcze ciekawsze.

Share this post


Link to post
Share on other sites

Jeżeli chodzi o wersję z dwoma zegarami to mam próbki zegarów z FOXa (na 3 sztuki).

Natomiast gorzej z zakupem generatora dla 44.1kHz w Digi-Key 11.2896Mhz kosztuje 31$ w Mouserze 11.2896MHz 11Euro a 22.5792Mhz 17Euro.

Z 24.576Mhz nie ma już takiego problemu. Dobre ceny można uzyskać ale dopiero przy zakupie 1000 szt.



Czyli koszt konwertera musiałby zwiększyć się o około 25-30 Euro.

Trzeba pamiętać, że ceny z DigiKey i Mousera to ceny netto.

Chyba że znajdę inne źródło, niestety aktualnie 11.2896MHz i 22.5792MHz nie są częstotliwościami które są produkowane na tzw. magazyn.

I trzeba je zmawiać, czasy dostaw to często powyżej 8 tygodni, a barierą jest też minimalne zamówienie czyli 1 rolka 1000szt.



Ale przyznam, że jeszcze nie zgłębiałem bardzo tego tematu. Wezmę się za to po uruchomieniu prototypu.

Pozdrawiam

JarekC

Share this post


Link to post
Share on other sites

A w OMIGu? Robią chyba i kwarce i generatory?
