Clon accu E-305v

[tomek0104]

Witam Wszystkich tak z nudów się troch pobawiłem i zrobiłem wcześniej planowanego clona accu e-305v na Mosfetach 2sj200/2sk1529.Wiem że mało osób odpaliło 406 ale przecież trzeba coś robić przez tą zimę.:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bendix101]

Witam Wszystkich tak z nudów się troch pobawiłem i zrobiłem wcześniej planowanego clona accu e-305v na Mosfetach 2sj200/2sk1529.Wiem że mało osób odpaliło 406 ale przecież trzeba coś robić przez tą zimę.:)



Ja zimą też nie mam co robić. Poproszę 1 komplet PCB.

Posłucham jednego i drugiego a lubię FET-y. Mam do nich jakiś sentyment :-)

[tomek0104]

Wiesz nie będzie takich kombinacji z podzespołami w stylu spisywanie itp jak z 406 ,bo akurat ten model już robiłem ,i mam wszystkie dane do niego. .Gra równie dobrze jak 406.To jak chcesz pcb.bo robie zamówienie.



Jeszcze jedno trzeba znaleźć trany 2sj109 i 2sk389 gość na ebayu ma ale trochę drogie za 109 chce ok50zł a za 389 100zł

[antymalkontent]

tomek0104 - tak z ciekawosci, za ile bys mi wykonal w calosci tego klona uruchomionego z zasilaniem? odpowiedz najlepiej na PW bo jestem ciekawy

[Yogi]

też bym się pisał na komplet płytek, tym bardziej jeśli można obsadzić ją normalnymi powszechnie dostępnymi elementami, osobiście uważam że to przede wszystkim układ gra a nie elementy

[tomek0104]

Tam są trany dostępne prawie wszędzie, podam jakie .

2Sj200

2Sk1529

2Sa 1507 można dac inne

2sc 3902---------

2sc2705

2sa1145

2sb892

2sd1207

2sj109

2sk389

[mar_70]

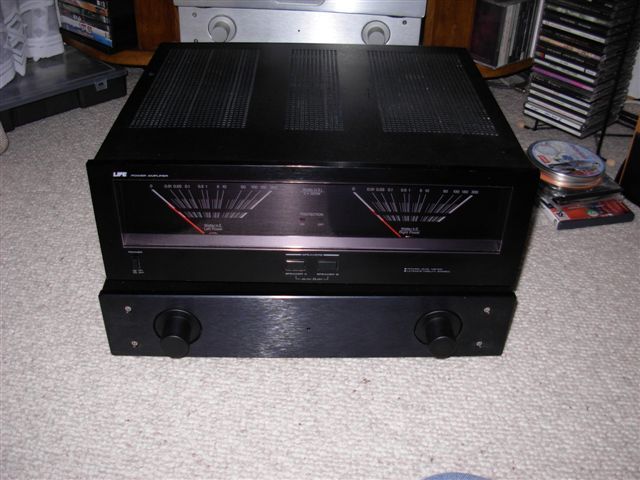

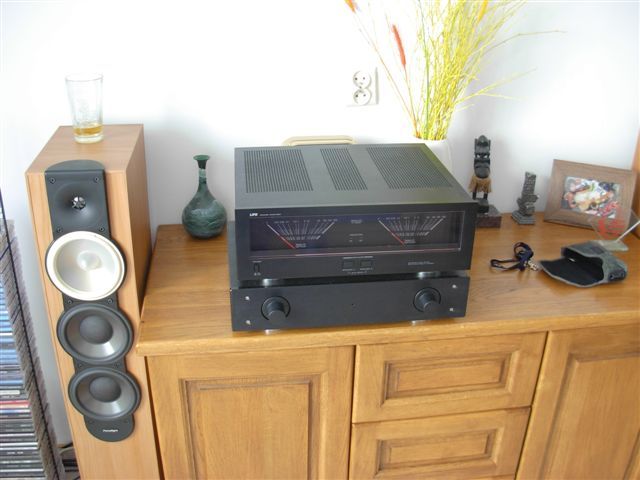

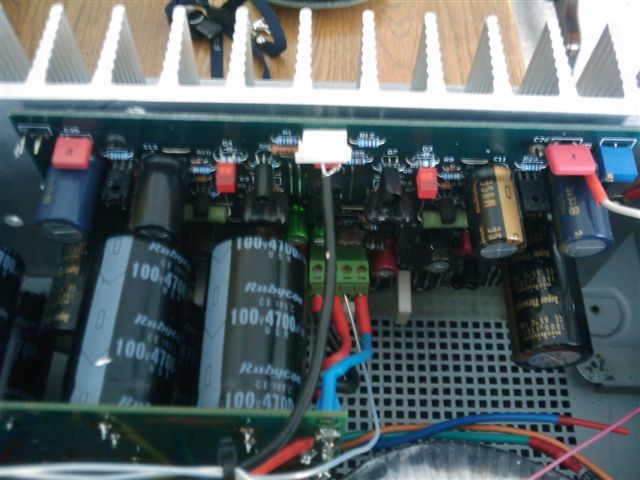

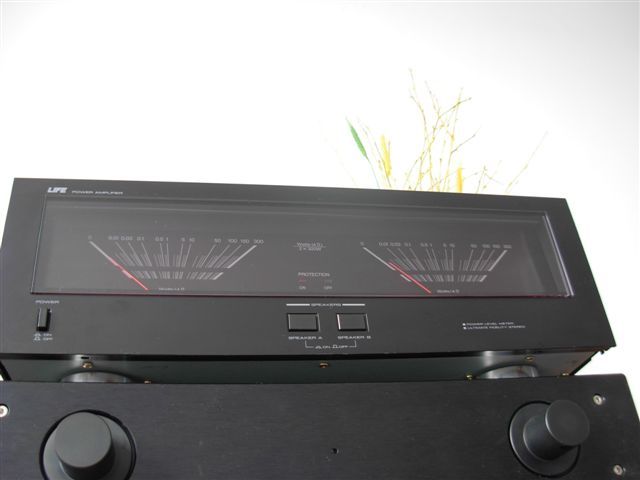

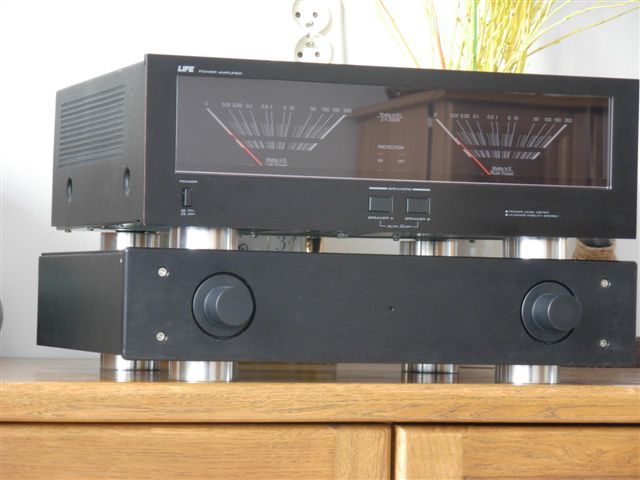

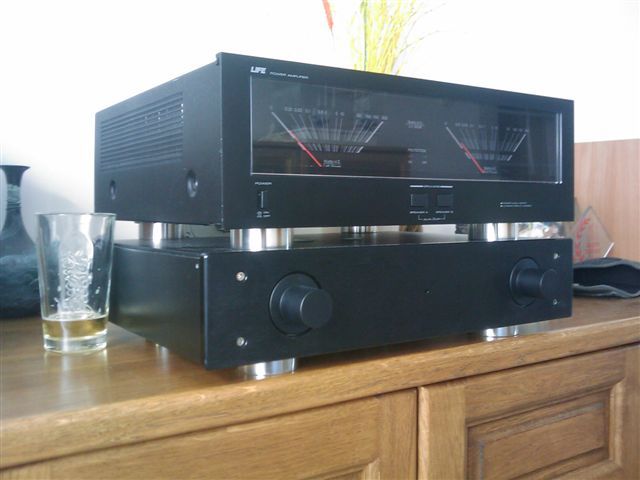

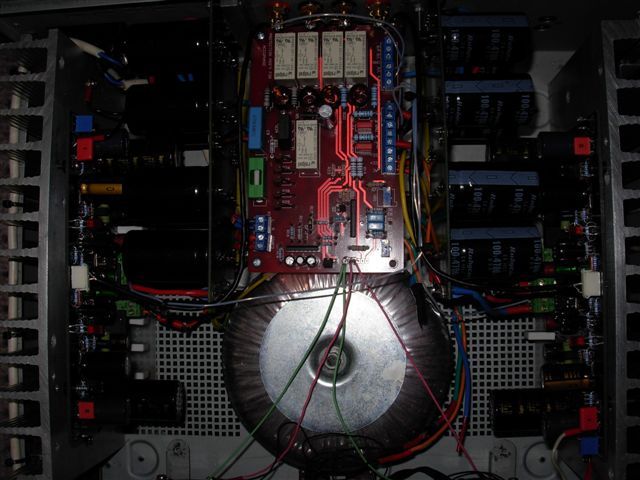

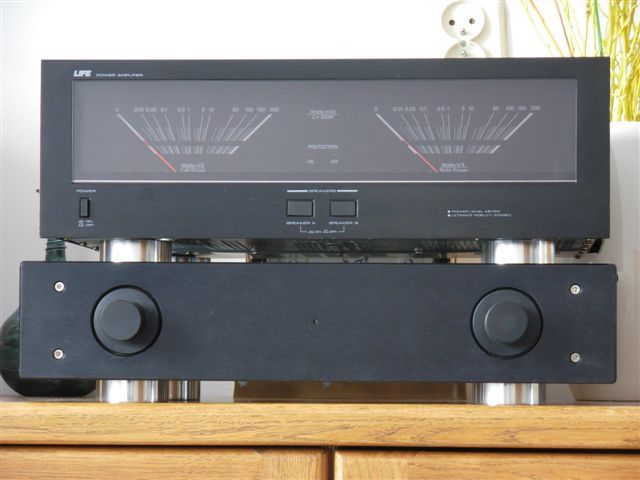

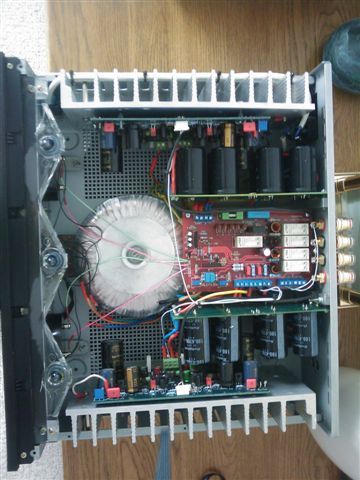

w koncu udalo sie upchnac kolejny klon do obudowy :) - ( swoja droga do odstapienia bo juz nowy projekt w budowie )



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[blomin]

cholera ale z Ciebie numer :)

seryjnie je skladasz czy co? super myk z obudowa.

[mar_70]

seryjnie moze nie :) - to efekt dlugich zimowych wieczorow no i paru nocek :) - mozna to jeszcze dopiescic, ale brak czasu i nowe projekty w glowie :)



pzdr

[mdabro]

w koncu udalo sie upchnac kolejny klon do obudowy :) - ( swoja droga do odstapienia bo juz nowy projekt w budowie )



pzdr



Obudowa Twoja czy jakaś fabryczna? Skąd VU meter? Pozdrawiam, Marek

[blomin]

Obudowa Twoja czy jakaś fabryczna? Skąd VU meter? Pozdrawiam, Marek



to pewnie dual albo technics

[kogutaudio]

LENCO , PROTON bliżej.

[deuter]

Albo UHER UMA-...

[mar_70]

jesli ktos sie zastanawia nad klonem accu to polecam 305V !!!

dzisiaj pierwszy raz odkrecilem go "na godz. 12" - jest b. dobrze... !!!- w bezposrednim pojedynku model 406 polegl .



pzdr

[pkrecz]

Jaki tranzystor "siedzi" w regulacji biasu w oryginalnym E-305V ???

[mar_70]

2sc3420 :) - chyba jeszcze Tomek moze to potwierdzic :) bo nikt wiecej tego klocka nie klonowal na tym forum ( chyba:)





pzdr

[Bogdan]

Tomek tak Ci te płyteczki wychodzą , że szczęka opada ! A może zaprojektowałbyś zgrabną płyteczkę do E307 żeby trochę narobic konkurencji GC, żeby pasowała do polskich tanich radiatorów np. 6023 - napewno znalazło by się sporo chętnych na prosty względnie tani a bardzo dobry wzmacniacz

[Robertus]

A może tak troszeczkę własnego wkladu ? Nie tylko życzenia.

Ja wiem jaki to trud, tu nie chodzi by komuś robić konkurencje.

Proszę posiedzieć nad tym, nawet jeśli ktoś nie potrafi.

Chociażby po to, aby zrozumiec ile to jest pracy i godzin, by zanalizować elementy i sam schemat, aby sie do tego zabrać.

A ta płytka od E-307 zwłaszcza, że to jednostronna, to w serwisówce nie widać żadnej ścieżki jak to ma isć. Zero naprowadzenia, do jest tego niewyraźna, gdzie jaki element jest chociażby umiejscowiony.

[Bogdan]

Ja nie mam życzeń, tylko nieśmiało proszę o ewentualne rozpatrzenie mojego pomysłu ...... Tomka :-)

On tak projektuje płytki, że nie pozosatje mi nic oprócz niezawistnej zazdrości.

Ja wiem ile to roboty , bo też czasami podejmuję rozpaczliwe próby zaprojektownia jakiejś pcb.

[Robertus]

OK. Rozumiem.

Tyle że pomijając, iż ostatnio wspołpracuje z Tomkiem często, żeby nie powiedzieć dzień w dzień.

Sam projektuje płytki, wykonując w przeciwiństwie do większości nie tylko jeden prototyp. Wiem, jak to jest.



Jeśli mówimy o klonie nie z nazwy, by kogoś zachęcić, tylko naprawdę zbliżonym do orginału.

Jak sam zauważyłeś (Tu na forum Tomek jedynie stara się odwzorować PCB jak powinna być na prawdę)



Po prostu trzeba dla siebie coś zrobić i się pomęczyć, by chocaż dojść jak to powinno być w orginale uwzględniajać gdzie jaka płynie np. masa. Rozpracować schemat, dopiero rozpatrzyć gdzie co powinno sie z czym łączyć.

A nie na pałę, (choć elektrycznie jak najbardziej poprawnie ze schematem) byle było jak w scheamecie.

Niektórzy tak tu próbują. Wtedy prawdziwe klonowanie jest bezcelowe.

Tomek też ma tego od dawna po dziurki w nosie, a przy P-7100 ile to było nieprzespanych nocy.



Chodzi że ci, którzy klonują czy tworzą projekty też mają swoje życie, rodzinę.

Każdy ma wolną rękę i może sobie już zrobić co uważa.

Nikt nie będzie się już bawił w klonowanie niskich modeli możliwie bliskiego orginału. Taka praca jest bezcelowa, zwłaszcza jesli nie jest to obiekt potrzeb dla samego projektanta.

[pkrecz]

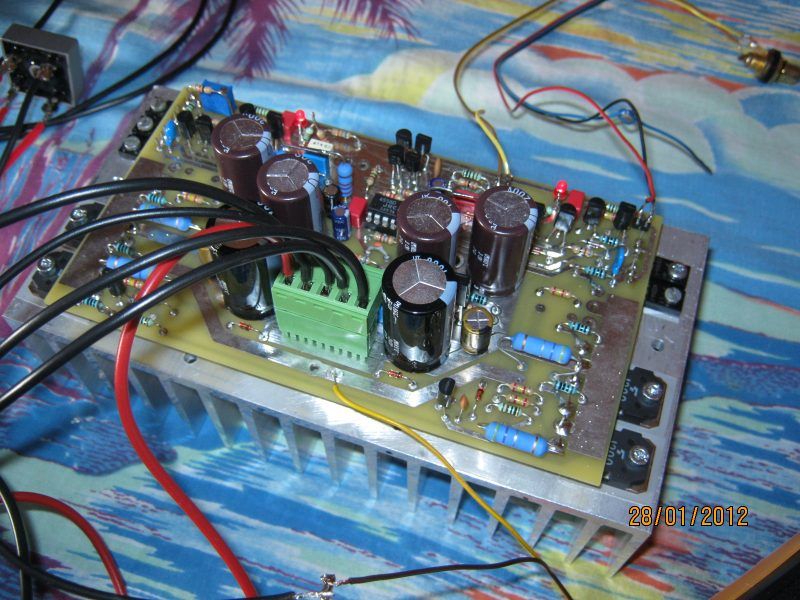

Przyznam się szczerze, że zaparłem się na tego Accuphase E-305V. Postanowiłem zaprojektować od początku PCB na wzór innych wyższych modeli Accu z tranzystorami po bokach. Umożliwia to zamontowanie PCB na radiatorze o wysokości 10 cm profilu A6023. Testy dobiegają końca ... i nawet jestem zadowolony :))) A jak to wygląda to widać niżej :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

Czytam i czytam ciągłe dąsy jednego tu forumowicza w sprawi acuuphase (jak chce za tą swoja prace kasę to niech powie szczerze bo jak wiadomo każdy ma dom, rodzinę i forsy potrzebuje).



>>pkrecz



Ciebie to aż miło czytać i śledzić projekty i kupować od ciebie pcb. Jak się zabierasz do czegoś to z zapałem i chęcią nie tylko dla siebie ale też dla innych, co owocuję w szybkie wdrażanie projektów do budowy. Ja się ciesze że zabrałeś się do tego projektu, nie ukrywam kupię pcb jak będzie. Ucieszę się z tego bo złożę coś sam dla satysfakcji i własnego ucha, ale też TY sam coś z tego odniesiesz. To jest forum złożone z amatorów i profi. Jeden umie a inny kupuje i składa. Wszyscy się uczymy.



Tyle..

[pkrecz]

Robię to, bo lubię i sprawia mi to satysfakcję :))) Jak chce mi się spać to idę... Nie chce mi się, to nie robię ... Z nikim nie konkuruję i się nie ścigam ... :))) Na 95% będę robił sobie PCB więc jak ktoś będzie chciał to skorzysta. Info będzie w tym wątku.

[pkrecz]

Wszystko na to wygląda, że będę zamawiał PCB do E-305V. Sprawy wyglądają następująco. Płytka dwustronna, grubość miedzi 70, obustronna soldermaska. Koszt przy kilku kompletach wynosi 50 zł./szt. Cena spadnie do 40 zł./szt. przy 10 chętnych na PCB. Także końcowa cena będzie zależała od ostatecznej ilości chętnych. Schematu nie udostępniam - w zamian będzie dokładny BOM oraz coś w rodzaju instrukcji montażu. Żeby nie zaśmiecać wątku osoby chętne zapraszam TYLKO na ADRES E-MAIL. Na pocztę forumową tzw. PW w tej kwestii NIE ODPOWIADAM.

[Gotomik]

Czy w tym klonie nie ma problemów z dostępnością części (tranów)?

[pkrecz]

Ważniejsze półprzewodniki:



2SK1529/2SJ200

2SK389 - ja daję 2 * 2SK170

2SJ109 - ja daję 2 * 2SJ74

2SC3420 - można pomyśleć o zamienniku...

[hanscz]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







witam



jesteś przegigant hanscz ::))

niektórym chyba szczeny pospadały na podłogę ::)) , ::))

/::)) a porcelanowe napewno potłuczone ::)) /



pozdrawiam >> no acta <<

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

KOMUNIKAT :)))



Na chętnych na PCB czekam do 20 lutego 2012 r.

[freedi]

Płytka dwustronna, grubość miedzi 70, obustronna soldermaska. Koszt przy kilku kompletach wynosi 50 zł./szt. Cena spadnie do 40 zł./szt. przy 10 chętnych na PCB.

Kuuźwa ! a "my" za 2 komplety jednostronnej daliśmy ponad 300zł ! To tak w ramach ciekawostki...
