Do tych 14mm dodaj punkty lutownicze i odejdzie z 2mm.

Do tego popatrz na rozstaw nóżek elektrolitów 22uF i będziesz i tak musiał kombinować jak to upchać.

No i jak już coś stosować to porządne.

Nie wiem czy te Jantzeny standardowe są takie dobre.

Ja odpuszczam pozostałe 1uF.

Teraz robię zasilacz. Oczywiście wszystkie luty od nowa. Przewody zasilające też zmieniam na Klotza 1,5mm. Już wlutowałem 4,7uF SCR MKP na napięciu -70V. Wszedł od spodu.

I myślę gdzie ja wsadzę te bydlaki 10uF .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indyk9]

Marcin te elektrolity z PCB moga pracowac w pozycji lezacej ? ,myslalem nad przelutowaniem wszystkich rezystorow wokol elektrolitow na druga strone i polozeniu kondow na wygietych nozkach -wtedy mialbym dostep do sciezki i zdecydowanie wiecej miejsca na boczniki

Jest jeszcze jedna opcja ,dokrecenie do dystansow macujacych PCB -dystansu 5mm -wtedy zrobi sie 19mm luzu i smialo mozna zapodac kondy.

MKP PA 1,0uF ma średnicę - 10 mm ,a 1,5uF -12mm

Na rezystory bede czekac 3 tygodnie :( ,dzis jade zobaczyc panel ,zostal polakierowany bezbarwnym zobacze czy lakier chemicznie nie zaregowal z farba i napisami

Jako zasilajace mialem brac Supre LoRad 3x2,5 -za gruba ?

Generalnie robota stoi i niewim kiedy cos rusze -Janek rozkrecony na czynniki pierwsze :/ a chce go juz poskladac docelowo tak jak ma byc -od tygodnia slucham muzy na Rotelu - jakos tak plasko i bez emocji ehhh

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Elektrolity mogą być w dowolnej pozycji.

Jak dasz dłuższe dystanse to lampy będą musiały wejść głębiej.

Po pierwsze - jak to będzie wyglądać ?

A po drugie - czy cokoły KT88 na to pozwolą ?



Moja dzisiejsza robota.

Wymieniłem większość przewodów na jak pisałem Klotza 1,5mm. Oryginalnie są 0,75mm i te uważam za nadto z zapasem.

2,5mm będą za grube.

Fotki

4 - rozebrany zasilacz

Na tej fotce widać kabel Qed Qunex 1 od przełącznika wejść do potencjometru. Oraz taśmę od przełącznika wejść do przekaźników.

3 - płytka od kondensatorów 470uF

2 - wlutowanie w gałęzi -70V SCR MKP 4,7uF

1 - wygląd zasilacza od góry.

Widać nowe kondensatory w filtracji -70V - Rubycon .

Przekaźniki i rezystory 22k 5W do standby anodowego.

No i te wielgachne 10uF/5630V na anodowym.

Przyczepione na taśmę dwustronnie klejącą .





Znowu bym zapomniał...

Wywalcie te nóżki z Yaqina !!!!

To cholerstwo jest jakieś TOKSYCZNE !!!

Po pierwsze dziwnie reaguje ze szkłem a po drugie - powąchajcie jak to śmierdzi !!!

Taki kwas że głowa potrafi rozboleć.

Ja swoje zdemontowałem i wsadziłem do szczelnie zamykanego woreczka...

I smród po kilku dniach przelazł przez grubą folię !!!

Kupiłem ciut wyższe Monacora HF-160

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Marca 2011 przez muda44

[macc666]

A myślisz że te nóżki Monacora gdzie są produkowane , znając życie to całkiem możliwe że w tej samej fabryce co te oryginalne z Yaqina:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Nie wnikam gdzie , jak i czym różnią się składniki gumy .

Ale te z Monacora śmierdzą jak normalna guma - mało intensywnie.

W przeciwieństwie do tych oryginalnych .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Projekt prawie skończony.

Zostały do wymiany kondensatory w sprzężeniu - zamówiłem Silver mica 47piko.

Ale też spróbuję bez tych kondensatorów.

I jeszcze delikatny przydźwiek w środkowych położeniach potencjometru głośności - masa :/



Jak znajdę czas i dobre światło to porobię fotki z zewnątrz.

Niżnej wzmak po złożeniu.



Nowe gniazda , podłączenie traf ( robiłem wtapiane uchwyty do połączeń w trafach )

No i na koniec ( a raczej na początku ) gwóźdź programu...

Tak wyglądają przewody sygnałowe w Yaqinie na przykładzie drutu DNM Resona :)

Komentarz zbędny...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Kwietnia 2011 przez muda44

[muda44]

Wzmacniacz pograł intensywnie przez kilka dni.

Teraz mogę z cała świadomością stwierdzić że inwestycja była warta tych pieniędzy.

Jest lepiej.

Większa detaliczność , wyrazistość wybrzmień , konturów. A przy tym wspaniała barwa.

Co daje lepszą stereofonię , przestrzenność czy lokalizację.

Różnica jest duża - to nie jest poziom wymiany kabelków gdzie często trzeba się domyślać lub coś sobie wmawiać :)

Różnica jest też o dużo większa niż wymiana lamp .

Mój domowy " tester " - żona stwierdziła krótko.

" Jak to czysto i wyraźnie gra... " :)



Jedyne co mnie jeszcze drażni to to co się dzieje powyżej 8-10Khz.

Sądzę że to coś ze sprzężeniem.

Nie podoba mi się ten kondensator 50piko który bocznikuje rezystor 12kilo w sprzężeniu.

Za jakiś czas pomęczę temat.



Jeżeli macie jakieś pytania to śmiało piszcie tutaj a nie na PW czy pocztę.

Przyda się też innym.



Pozdrawiam wszystkich właścicieli tego wzmacniacza i zachęcam do modyfikacji.

Naprawdę warto.

Warto na tyle że w tym momencie nie czuje już potrzeby dalszego szukania lepszego wzmacniacza.

A w swojej audiofilskiej chorobie przez 24 lata miałem i słuchałem już trochę tego ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Jak Ci się chce to wlutuj równolegle do uzwojeń wtórnych transformatora sieciowego szeregowe układy RC złożone z opornika 330 Ohm i kondensatora 22nF nie musi być audiofilski. Powinno być jeszcze lepiej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Rozumiem ze chodzi Ci o napięcia anodowe ?

Filtr RC który zaproponowałeś powinien wytłumić zakłócenia na wyjściu traf.

Spróbuję ;)

Choć w tym przypadku dużo dają te MKP SCR po 10uF i 4,7 w zasilaniu.

Filtrację będę robił na zewnątrz.

Powoli robię kondycjoner i do zasilania wzmacniacza myślałem nad trafem 1:1 a na pewno dam filtr FB1m ( FB1S DO CDków itd... ) firmy filtercon.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Kwietnia 2011 przez muda44

[stern]

Tak głównie anodowe ale do innych wtórnych też możesz podłączyć. Sprawdź czy będzie lepiej. To nie jest to samo co kondensatory po stronie stałego napięcia. Tu nie chodzi o wytłumienie zakłóceń a o stłumienie rezonansu transformatora sieciowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Ok.

Ale żeby filtr wstrzelił się w tłumienie tego rezonansu to powinno się go wyliczyć dla różnych napięć .

Co innego będzie powiedzmy na 300V a co innego na 100V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Napięcia nie mają nic do rzeczy. Istotna jest indukcyjność rozproszenia i pojemność międzyuzwojeniowa. Nie da się tego łatwo obliczyć, można zmierzyć ale to też nie jest najłatwiejsze. Nie ma też takiej potrzeby, ponieważ szeregowy obwód rc nie jest układem który pracuje w wąskim paśmie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

OK.

Dzięki za cenną radę .

Możesz wypowiedzieć się na temat sprzężenia w tym wzmacniaczu ?

Chodzi mi o usunięcie kondensatora 50 piko w sprzężeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Najprościej rzecz ujmując wzmacniacze ze sprzężeniem zwrotnym mają tendencje do niestabilności na wyższych częstotliwościach. Zapobiega temu w pewnym stopniu ten właśnie kondensator. Jego brak może zaowocować powstaniem oscylacji przy pobudzeniu sygnałem o stromym zboczu lub w najgorszym wypadku wzmacniacz stanie się generatorem. Może to być niesłyszalne z uwagi na to że to co generuje będzie poza pasmem akustycznym. W skrajnym przypadku może to skutkować uszkodzeniem głośników wysokotonowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Czyli rozumiem że jest wyliczony tak żeby działał poza pasmem słyszalnym ?

Chodzi mi o wyeliminowanie tego co jest na górze pasma tego wzmacniacza.

Tak jak wspominałem powyżej tych 8 - 10KHz dźwięk jest tak jakby piskliwy.

Nie jest to wina lamp , chociaż KT88 nie podmieniałem .



Robiłem też krótkie próby bez sprzężenia i wzmacniacz chodził stabilnie. Ale nie miałem możliwości ocenić różnicy brzmienia.



A nie lepiej przyblokować gdzieś sygnał jakimś kondensatorem do masy ?

Kondensator w tym układzie z rezystorem przesuwa przecież fazę.

No chyba że nie wpływa na pasmo słyszalne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Działa on poza pasmem i nie jest on z pewnością powodem piskliwości. Bez sprzężenia będzie stabilny. Możesz sprawdzić np. jak będzie to grać jeżeli zwiększysz go dwukrotnie. Możesz też w szereg z opornikiem wstawić potencjometr np.22k i sprawdzić jak gra zmieniając potencjometrem głębokość sprzężenia.

Ten kondensator przesuwa fazę ale w odwrotnym kierunku niż robi to wzmacniacz. Powodem niestabilności są właśnie przesunięcia fazy we wzmacniaczu głównie w samym transformatorze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indyk9]

...kilka fotek z prac nad Yaqinem -



Sterowik zdalnego sterowania -selktor 3 zrodel ,przekaznik On/0ff,zlaczanie przekaznikow anodowych po 90s oraz volume

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

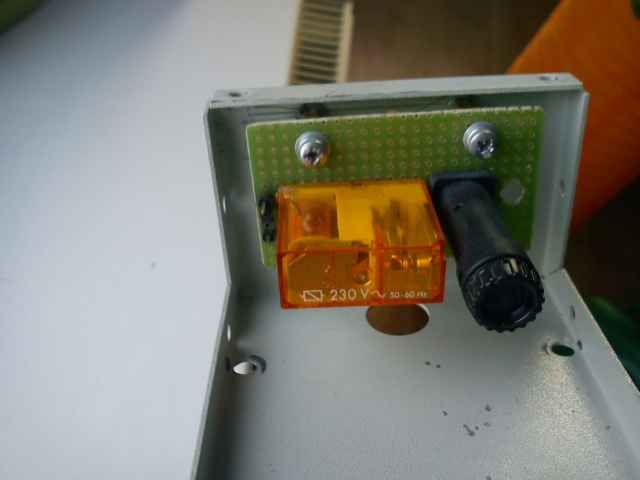

Przekaznik Finder 16A cewka 220V od zalczania on/off oraz bezpiecznik -gniazdo IE zostalo tez wymienione i nie obsluguje bezpiecznika stad bezpiecznik na osobnej plytce uniwersalnej

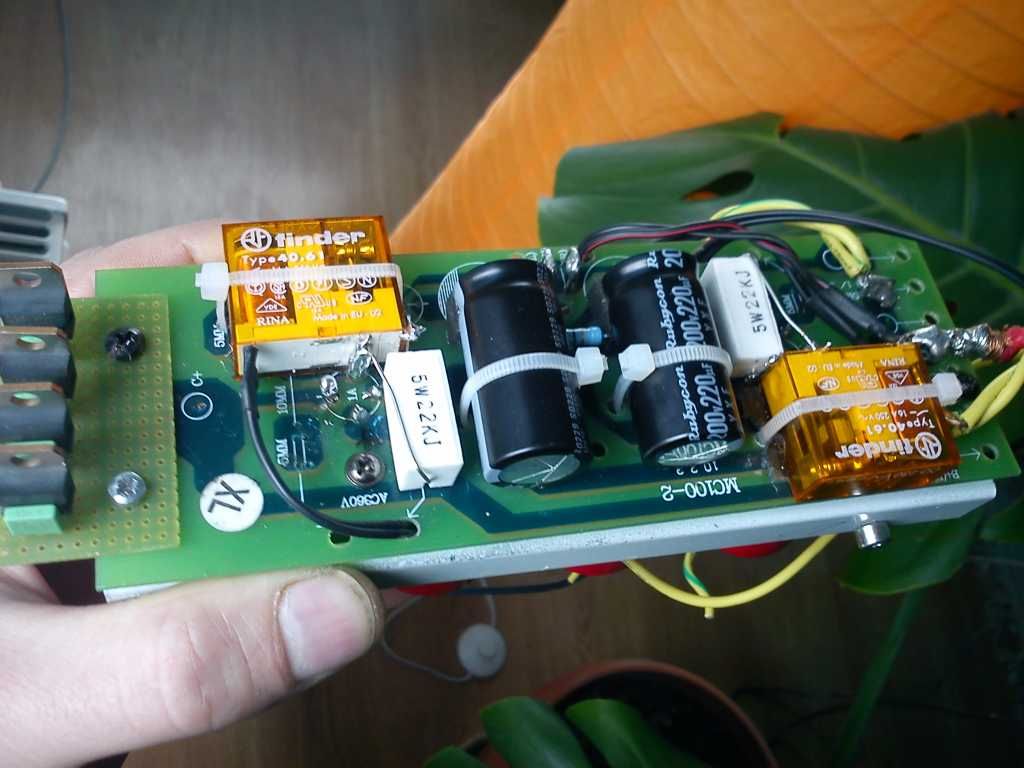

Zasliacz -przekazniki Finder 16A cewki 220V ,przekazniki od anodowego zostaly zmostkowane rezystorami 22kJ/5W w celu lagodniejszego zalaczenia ,nowe kondenstaory Rubicon YXF 200V/220UF dla -70 ,na dolaczonej plytce widoczne diody prostownicze dla -70 sa to ultrafasty 4x STTA806D bocznikwane MKT 33nF

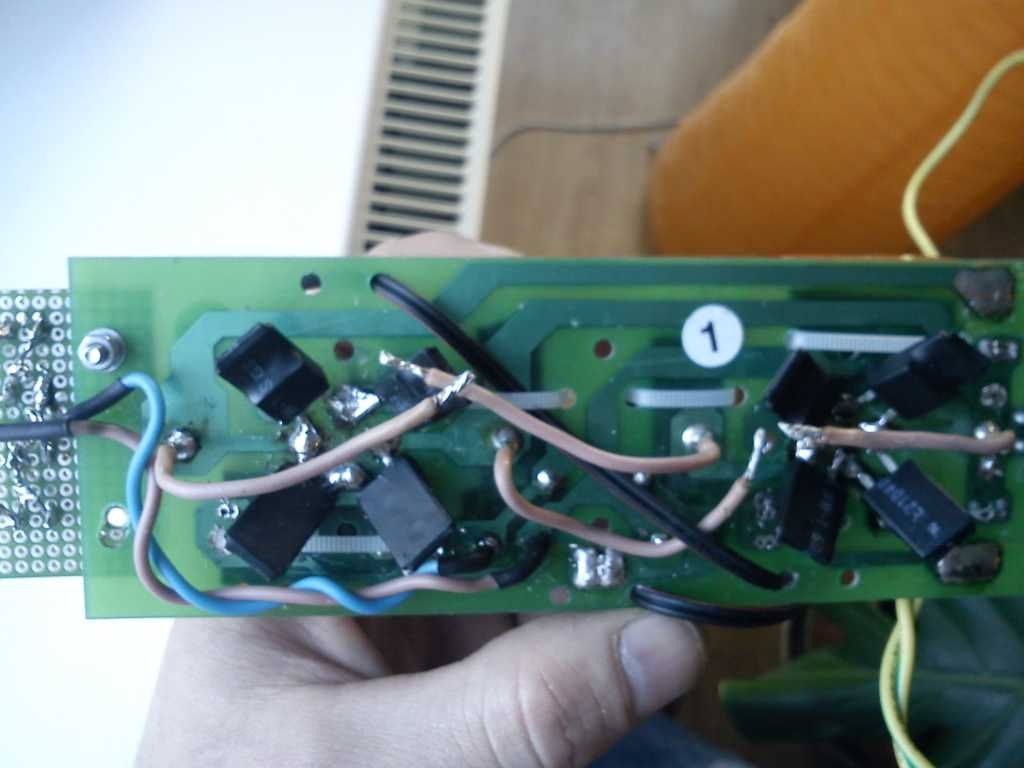

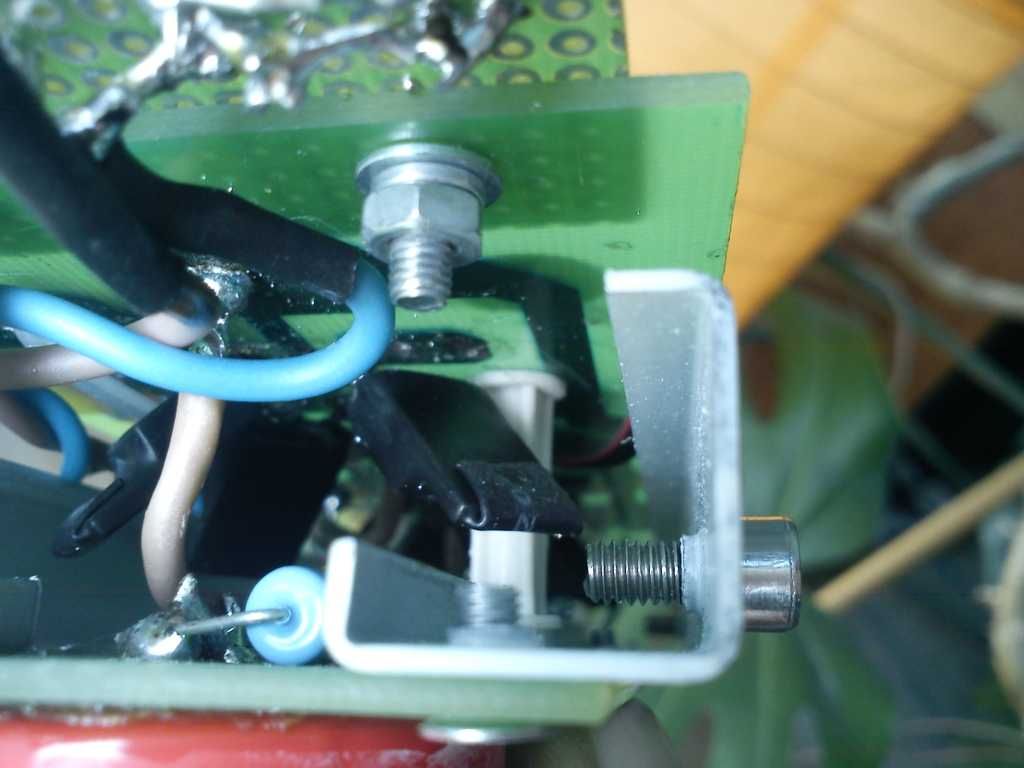

Zasilacz ciag dlaszy -diody prostownicze od zasilania anodowego 8x RHRP8120 diody umocowane sa od spodu plytki ,ze wzgedu na malo miejsca diody zabezpieczylem koszulkami termokurczliwymi

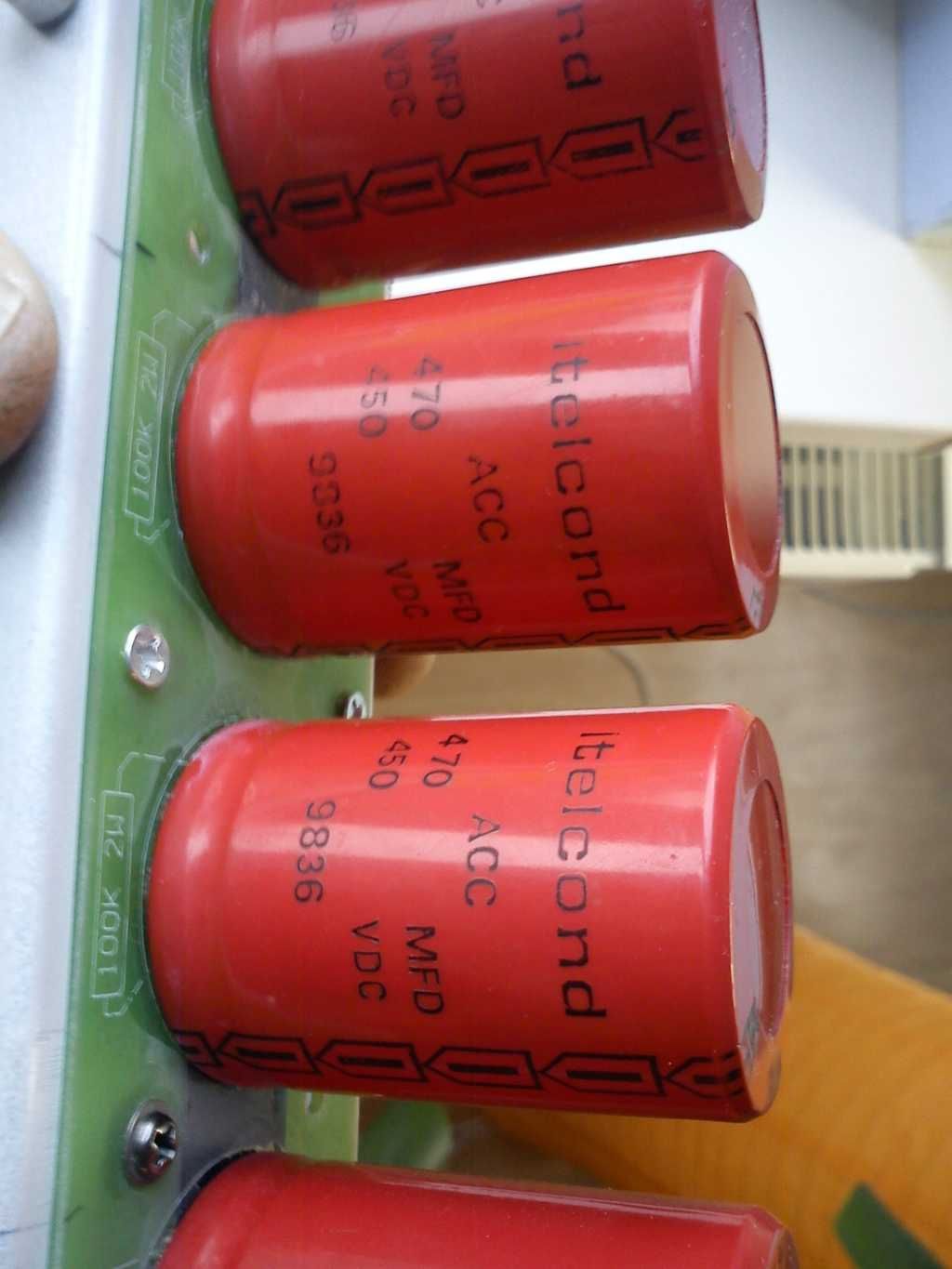

Wymiana glownych kondow w zasilaczu 4x Intelcond 470uf/450V

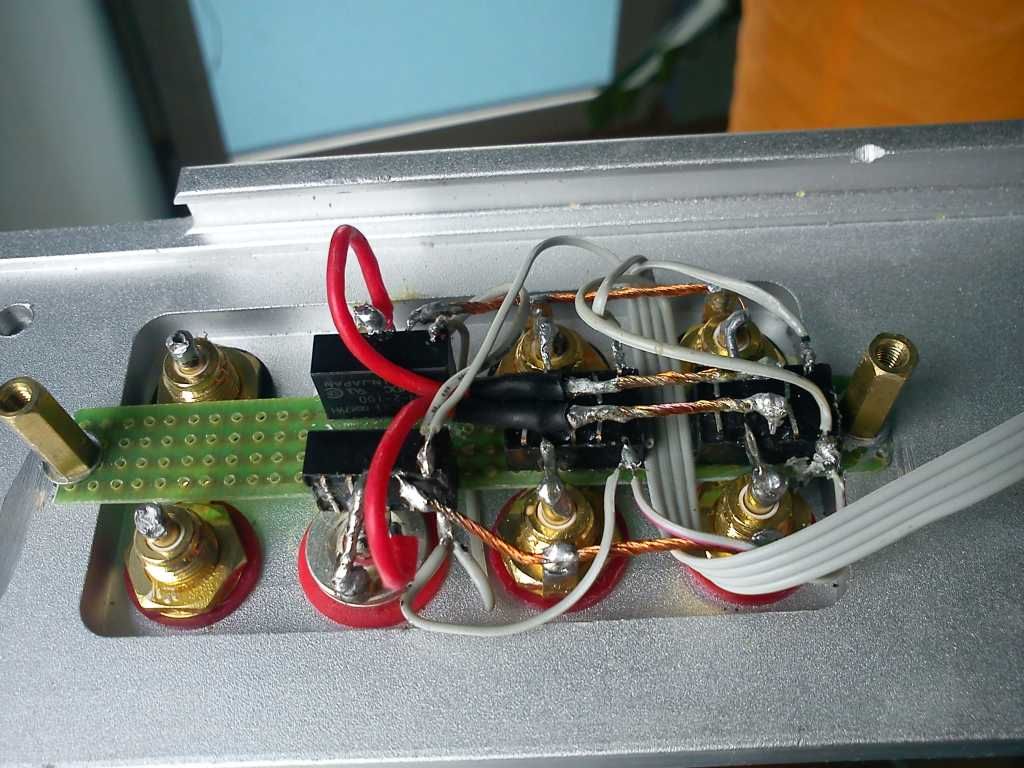

Selektor -przekazniki Omron OMRON G6H-2 ,dla gniazd CD jest po jednym na gniazdo ,sygnal na rozwiernych a masy pozostalych na zwiernych dzieki temu po wlaczeniu CD przekazniki odlaczaja nam pozostale masy innych zrodel ,dzieki temu mozemy rowniez wlutowac nogi Omrona wprost w gniazdo RCA ,w innych przypadkach potrzeba dolutowywac kawalki przeowdow -gniazda RCA dla CD to posrebrzana para CNC

Po okablowaniu Yaqina selektor zosatnie zamkniety prze metalowa puszke przymocowana do widocznych dystansow

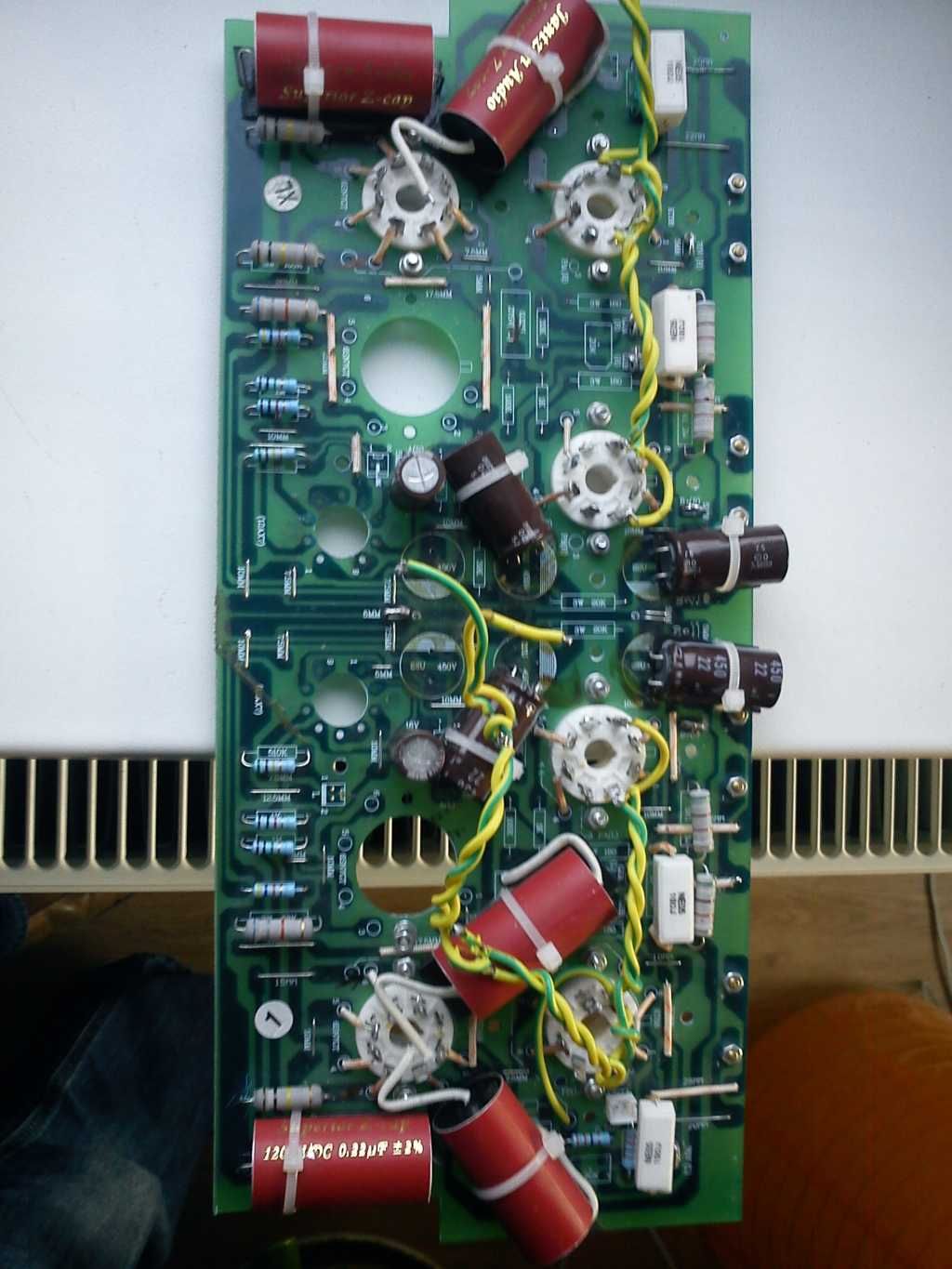

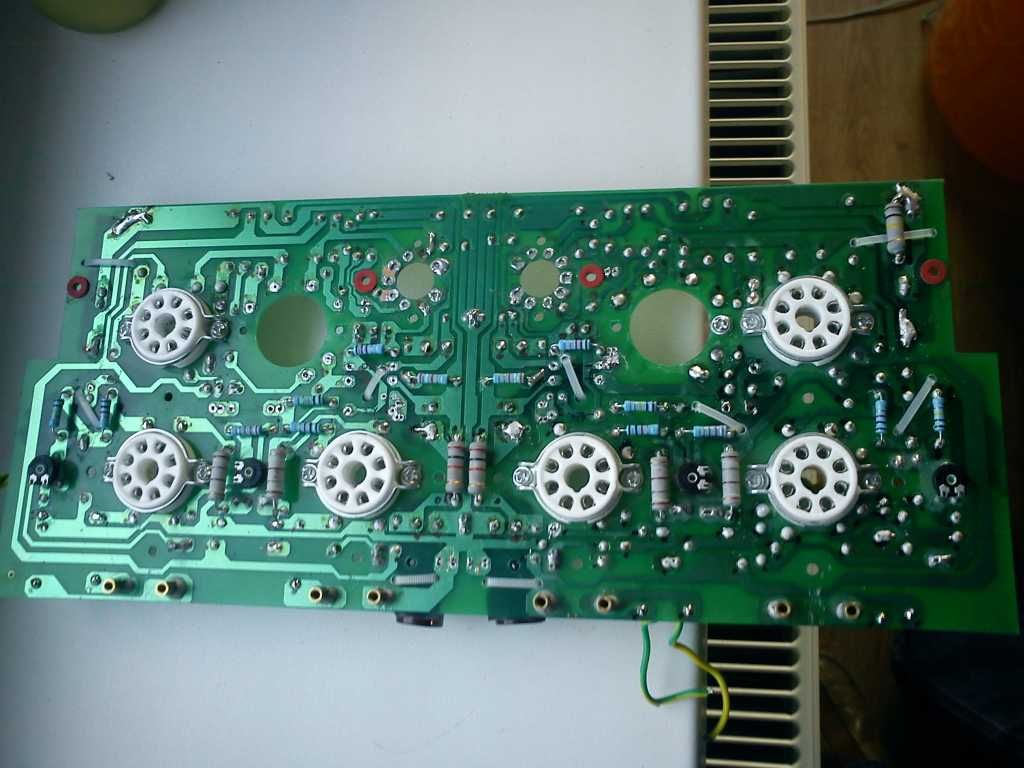

Prace na plytka PCB -nowe kondy 6x Nippon KMF 22uF/450V kondy na wygietych nogach i przymocowane do PCB na tasmie dwustronnej plus opaska -zabieg taki dokonalem aby mozan bylo pozniej zboacznikowac je dobrymi kondami 1uF ,a jak widac miejsca jest niewiele ,dalej 2x Elna Silmic 2 470uF/16V docelowo bedzie zastapiona BG N , sporo rezystorow na lewej stronie ,Jantzeny na tasmie i opasce ,czekam teraz na nowe podstawki pod wszystkie 6SN7 i 12AX7 ,oraz rezystory -do sprzezenia tantalowe Shinkoh i kilka pozostalych to amerykańskie PRP , wszystkie luty odciagniete i zastapione cyna WBT



Jeszcze troszke prac pozostalo ,okablowac wszystkie odczepy od traf ,IC ,potencjometr ,front panel ,w tygodniu bede mial juz chassis od lakiernika ,obudowa zostanie pokryta ceramicznym lakierem bezbarwnym



uff lece teraz na jakies piwko :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Kwietnia 2011 przez indyk9

[muda44]

Nie widzę jednych z najważniejszych kondensatorów w zasilaniach tych do 12AX7 - gdzieś je schował ?

Ile dawałeś za RHRP8120 ?

No i nie jestem pewien czy to dobrze bocznikować szybkie diody ...

Jak masz wzmaka rozgrzebanego to zrób tak jak Kolega wyżej wpisał z tym kondem 22nF i rezystorem 330om .

Pamiętaj o tych 10uF i 4,7uF MKP ;)

Wywal też te druty z PCB do podstawek.

Nie wróżą bezawaryjną przyszłością.

Jak będziesz lutował nowe przewody do traf zwłaszcza po stronie lamp zrób oczka z drutu , wtop je w boki traf i dopiero tam mocuj .

Druciki są cieniutkie i istnieje możliwość oberwania ich jak będą wisieć na nich przewody.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indyk9]

Marcin za PHRP8120 dawalem cos okolo 8zl za sztuke tu je kupowalem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

w co niektorych sklepach cena za sztuke to 17zl -szalenstwo jakies



22uF dla 12AX7 szchowane mam w szafie :D ,czekam na podstawki dlatego ich jeszcze nie wstawialem

Zdecydowanie 10uF i 4,7uF do zasialcza tez wstawie ,hmm co do bocznikowanie diod -zasiegne jeszcze wiedzy na ten temat i jak bardziej majaj zaszkodzic niz pomoc to z nich zrezygnuje ,nad kondem 22nF i rezystorem 330om bedziemy myslec :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[macc666]

Panowie , tak grzebiecie w tych Yankach a czy sprawdzacie i ewentualnie korygujecie punkty pracy lamp , bo to zdecydowanie powinno mieć największy wpływ na dźwięk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

jest to pewna prawda, której istnienie powijam..niestety..ale nadejdzie ten dzień jak już wyczerpią się możliwości w innych miejscach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Wymiana elementów na te same wartości nie zmieni punktów pracy - jak w moim przypadku.

A następnym moim krokiem będą właśnie punkty pracy i może coś pokombinuję ze sprzężeniem.

Ale to dopiero za jakiś czas , niech elementy się " wygrzeją "

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[compi]

No ładnie koledzy. Tylko jak już tak przerabiacie warto byłoby np. po wymianie kondensatorów w zasilaniu posłuchać co się zmienia i opisać. Na teraz wygląda to na radosną twórczość (bez urazy).

Cytat: Zasliacz -przekazniki Finder 16A cewki 220V ,przekazniki od anodowego zostaly zmostkowane rezystorami 22kJ/5W w celu lagodniejszego zalaczenia ,nowe kondenstaory Rubicon YXF 200V/220UF dla -70 ,na dolaczonej plytce widoczne diody prostownicze dla -70 sa to ultrafasty 4x STTA806D bocznikwane MKT 33nF

Pytanie : co to dało i jak wpływa na dźwięk ten 200V kond rodem z zasilaczy ATX. W jakim celu diody ultrafast dla napięcia polaryzacji siatek ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indyk9]

Wymiana kondensatorow w zasilaniu przyczynila sie do ogolnej poprawy w kazdym aspekcie prezentacji dzwieku przez ten wzmacniacz- i nie byla to zmiana na granicy percepcji ,a wyrazna poprawa

Akurat te kondy nie sa tanie ale jak ktos sie wacha to zdecydowanie polecam ich wymiane

Jak juz wcesniej pisalem wiele zmian bylo dokonanych za jednym zamachem wiec nie jestem w stanie powiedziec jak wstawienie ultrafastow ma sie do dzwieku ,czy jakie wlasciwoscie soniczne maja gniazda CNC

Jest wiele dostepnych schematow na zagranicznych forach jak i informacji na temat upgrade tego wzmaka gdzie wstawiane sa diody zamiast zintegrowanych mostkow i niewidze w tym nic zlego -wzmacniacz gra na tych diodach juz trzy miesiace i sprawuje sie git majonez ,wiec moze kolego Compi napiszesz mi co widzisz zlego w zamianie mostkow na ultrafasty ?

Jesli znalbys ten wzmacniacz lub luknal na schematy to zauwazyl bys ze kondy 200V/220UF sa wstawione fabrycznie przez producenta i kazdy 100B je ma a ja je tylko wymienilem na Rubicony -wiec ? , ...a Ty o jakis zasialczach ATX

Przekazniki Finder -dla co niektorych,napisze ze nie wplywaja pozytywnie na jakosc i nie poprawiaja dzwieku

Ja wiem jak wzmacnaicz gral jako produkt prosto z fabryki i wiem jak gra po tym upgrade,szkoda tylko ze zamiast podpowiedziec ,wkleic jakies zdjecie na temat tego co mozna by poprawic zaczyna sie bicie piany o radosnej tworczosci i innych pierdolach (bez urazy)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[compi]

Przepraszam kolegę, ale ja tylko zapytałem o wpływ poszczególnych elementów. Akurat wpływ CNC znam i wiem co dają, a nie wiem co dają ultrafasty w polaryzacji siatek. Co do podpowiedzi, to dodam tyle, że niestety to co zyskałeś na CNC, to straciłeś na przekaźnikach. W miejscu, w którym zastosowaliście te Resony, akurat kabel nie ma wiekszego znaczenia, z uwagi na duże napięcia i spory prąd tych lamp. Kolega wcześniej podpowiedział np. zmianę punktu pracy lamp lub samych lamp (zwłaszcza w odwracaniu fazy) - tu ważne jest aby charakterystyka była jak najbardziej zgodna i da to więcej niż dotychczasowe przeróbki moim zdaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muda44]

Podstawą zabawy było przedłużenie żywotności tego wzmacniacza.

Wzmacniacz jest Chiński i to widać na każdym kroku.

U mnie jeden z kondensatorów 22uF miał 30% mniejsza pojemność.

I chyba wszystko na temat.

Kolejna sprawa to cyna która kruszy sie od samego patrzenia :)

Na zachodnich forach są pokazane powypalane płytki...





Kolejny krok to przedłużenie życia lampom.

Czyli softstart i odłączane anodowe.

I na końcu elementy wpływające na brzmienie.

W moim przypadku rezystory i kondensatory w torze sygnału , jak i okablowanie.

Nie pisz że utleniony , czarny przewód który niemal kruszy się w rękach nie ma znaczenia.

Teraz jak to się wszystko ułoży można pomyśleć nad korektą punktów pracy.



Co do opisu zmian po wymianie poszczególnych elementów...

Przestałem się w to bawić.

Wymieniam od razu to co ma wpływ na brzmienie i ma rozsądny stosunek jakość - cena.





Wracając do tematu.

Mam w domu drugiego Janka ...

Jest to inna jego wersja.

Na początek trochę lepsze fotki ( fotograf ze mnie żaden ) i porównanie.

Mój jest na nowych nóżkach jak opis wyżej.



Kolejne fotki z bliska.

Wzmacniacz kolegi ma niklowane gałki.

Jest to plastik pokryty niklem.

W mojej wersji gałki są aluminiowe.

Wzmacniacz kolegi ma z boku ( z każdej strony ) na zewnątrz łeb od śruby na klucz imbusowy i ciut lepsze kondensatory pomiędzy trafami.

Oraz w innym miejscu wyłącznik - bliżej przodu.



I kolejne fotki w srodku.

Wzmacniacz kolegi ma lepsze kondensatory na PCB - 22uF Nichicona , innego koloru przewody .

Inna płytka przy gniazdach wejściowych i bez ekranu.



Czyli gorsze gałki , lepsze kondy :)

A może jak leciało z wiadra :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Kwietnia 2011 przez muda44

[compi]

W tym układzie bardzo mi się podobają rezystory katodowe 10 ohm/5W przy faktycznej mocy jaka na nich się odkłada 0,06A*0,6V=0,036W. Konstrukcja zaprojektowana z "wielkim" rozmachem :).

Jeszcze pytanie : jaką wytrzymałość napięciową mają te Resony ? mechaniczną jaką mają to wiem ale w tym miejscu raczej się nie ukruszą. Ja bym bocznikował elektrolity raczej mniejszymi pojemnościami (330nF-470nF) (szkoda kasy), a jeśli już daliście takie duże MKP, to można z elektrolita zrezygnować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indyk9]

compi ja Resonow nie stawialem pomiedzy PCB a trafo glosnikowe -narazie sa tam fabryczne przewody -co proponujesz w ich miejsce ? bo te orginalne sa niezbyt dobrej jakosci -pod izolacja widac warstwe utlenionej miedzi ,Reson jest w somie dosc cienki tak ze moze lepiej bedzie tam faktycznie wstawic cos bardziej "solidnego"

Myslisz ze 470nF jako bocznik bedzie ok ? -ja tych bocznikow jeszcze nie mam wstawionych -najbardziej mi o wymiary chodzi bo tam niema wiele miejsca

Poprzednio wzmacniacz smigal bez selektora i interkonekt byl wlutowany bezposrednio w gniazda CNC ,teraz wstawilem przekazniki i zdaje sobie sprawe ze stratniosci tego rozwiazania -no coz ... zastanawiam sie teraz czy nie wrocic do poprzedniej prostszej wersji :)

Marcin to u mnie jest jeszcze inna wersja -galki aluminiowe ,wlacznik bardziej z przodu ,imbusy po bokach a tych Nichicon-ow chyba w wiadrze im juz dlamnie braklo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[compi]

Każda przeróbka powinna mieć "sens finansowy" również. Przewody do trafa wystarczą zwykłe, byle izolacja wytrzymała ponad 400V. Grubość nie ma znaczenia - mały prąd. Chociaż i tak nie usłyszysz różnicy. Trafo i lampy są i tak najsłabszym ogniwem.

Bocznik przy ECC83 wystarczy w zupełności 100nF-220nF (przy tej impedancji i tak pokrywa pasmo akustyczne).

Jeśli nie potrzebny selektor, to zrezygnuj z niego i będzie lepiej.

Dla dobrania kondensatora w sprzężeniu potrzebny będzie oscyloskop niestety. Bywa że układ podwzbudza się dość słabo w niektórych położeniach potencjometru i trzeba dobrać kondensator.

Ta zmiana rezystorów przy 6SN wydaje się być sensowna. Podobnie można zrobić z wtórnikiem sterującym, ale trzeba też zmienić rezystor w zasilaniu 7,5k (odnoszę się do schematu zaproponowanego upgreadu z pierwszego postu).

Przydała by się mała możliwość regulacji tych 18K w anodach. Czyli spięcie ich np. 2,2k PR-kiem, ale uwaga na moc. Dałoby to możliwośc regulacji zniekształceń. (nie ma równych połówek lamp praktycznie)

Kondesator c4 zbocznikować MKP. C5, C6, C7 ważne dla dźwięku.

Szeregowo w siatkę pierwszej lampy dać rezystor np. 2,2k (podlutować zamiast przewodziku z płytki do podstawki).

Pomiędzy katodą ECC83 a siatką 6SN też rezystor np.1k (jw.).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[indyk9]

Ok w takim razie boczniki przy ECC83 zastosuje 0,22uF ,wstawie SCR-a lub Mundorfa Mcap ,jakie wartosci bocznikow zastosowac dla reszty elektrolitow 22uF/450V ? -tez 0,22uF i jaka pojemnosc bocznika dla C4

Dzieki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Kwietnia 2011 przez indyk9
