lampizacja przedwzmacniacza

[savitar7]

Witam,



mam przedwzmacniacz, który w wersji fabrycznej gra tak sobie lecz dla mnie jest fajnym sprzętem do modyfikacji. Ma selektor źródeł na kilku kościach TC4066, drabinkę rezystorową na 5 x HFE4053(ta drabinka obsługuje od razu równoważenie poziomu każdego źródła i balans), pilot i fajną obudowę.

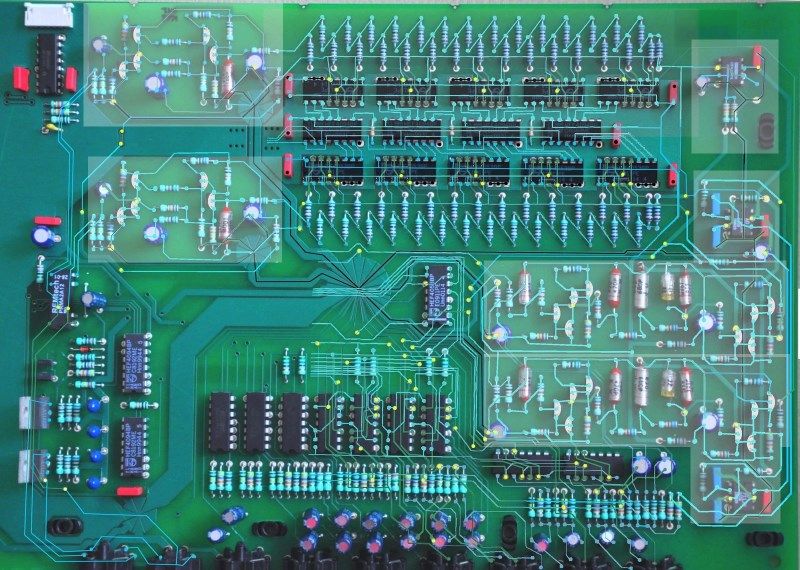

Niestety nie znalazłem w sieci schematu. Rozrysowałem na zdjęciu układ ścieżek drugiej strony płytki.



Blokowo wygląda to tak: wejście - selektor żródeł - wzmocnienie1 - jakiś układ z AD711 - drabinka(plus OPA134) - wzmocnienie2 - wyjście



Nie rozumiem działania układu z AD711 - sygnał z wzmocnienia1 trafia na AD711 a potem z powrotem na wejścia przed selektorem???

Również nie rozumiem działania OPA134 - wyjście z niego trafia na drabinkę, tam gdzie teoretycznie powinien schodzić sygnał do masy.

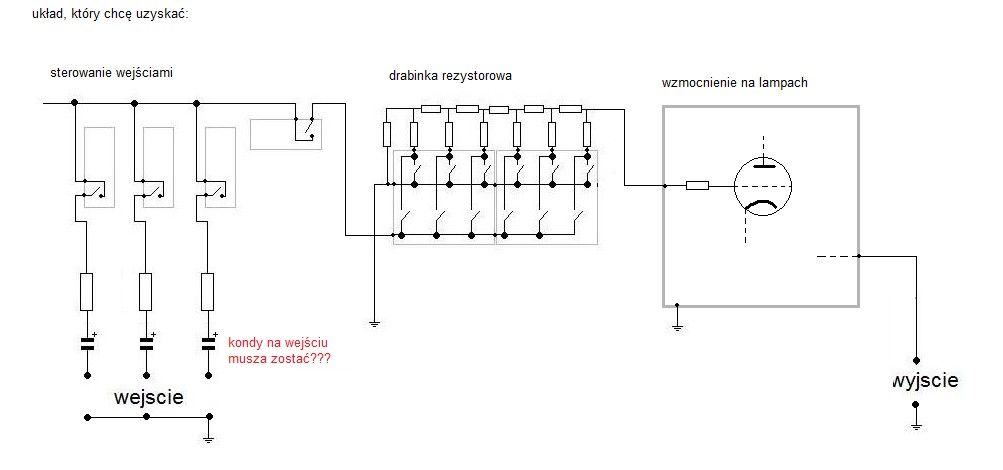

Chcę osiągnąć taki układ: wejście - selektor żródeł - drabinka (R1 szeregowo, R2 do masy) - wzmocnienie na lampach - wyjście. Maksymalne uproszczenie toru. Tylko czy można odłączyć układ AD711 i OPA134? Czy drabinka zadziała bez tego? Czy do poprawnego działania drabinki musi być wstępne wzmocnienie (wzmocnienie1)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[savitar7]

Koledzy, pomóżcie bo ciemność widzę :)

[marosik]

ktos kiedys mowil ze w przedwzmacniaczach izoluje sie poszczegolne stopnie buforami. zobacz czy te stopnie nie maja wzmocnienia 1. jesli tak to juz wiesz ze pelnia funkcje buforow. w chwili obecnej szukam roznych rozwiazan do zbudowania preampa. wiem ze ma byc na tranach. mam juz pare ciekawych mysli (pioneer yamaha lehman)

jak cos moge wrzucic fotki buforow ktore powinny dodac/przyspieszyc a nie popsuc dzwiek.



ps. z ciekawosci pokazalbys zdjecia frontu itp. jak to wyglada.



ponizej zdjecie prostego dyskretnego zasilacza z pioneera (zalozylem watek ale nikt nie moze mi pomoc)

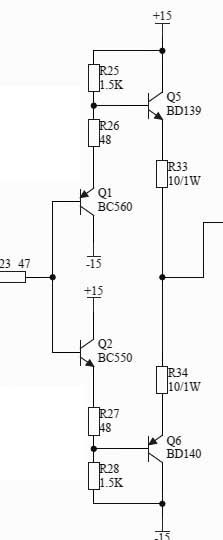

zdjecia bufora z pioneera (po selektorze)

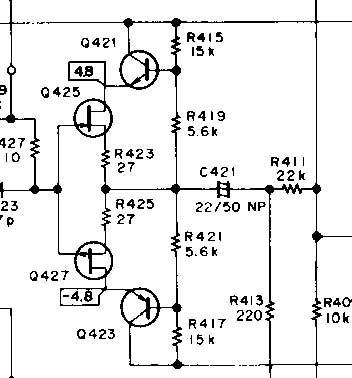

ponizej schemat diamond buffer uzyty w lehmanie
