Selektor wejść – przedwzmacniacz pasywny/aktywny

[veteran]

minek6



Sądząc po wpisie na dwa komplety ;) Właśnie zamawiam elementy - dam znać jak wszystko do mnie dotrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[minek6]

minek6



Sądząc po wpisie na dwa komplety ;) Właśnie zamawiam elementy - dam znać jak wszystko do mnie dotrze.



UWAGA!!! minek6 jeden komplet!!! :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[letek120]

Jakby dało radę - to jeszcze jeden proszę dla mnie - czyli Letek,

albo ktoś może się rozmyślił jeszcze i chciałby spylić.

Pzdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Płytek jeszcze nie ma, ale gdyby ktoś był zainteresowany zestawem elementów (wyłączając przekaźniki, przyciski i potencjometr) do tego projektu to dajcie znać - skompletowałem kilka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Płytki są już u mnie - wyszło 33zł za sztukę cynowanych. Zrobiłem też kilka złoconych oraz skompletowałem kilka zestawów elementów jeżeli ktoś jest zainteresowany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mdabro]

Płytki są już u mnie - wyszło 33zł za sztukę cynowanych. Zrobiłem też kilka złoconych oraz skompletowałem kilka zestawów elementów jeżeli ktoś jest zainteresowany.



Po ile są zestawy elementów?



Pozdrawiam, Marek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Wieczorem wkleję listę komponentów (wśród nich nie ma przycisków i przekaźników) - wyszło 37zł. Do tego dochodzi zaprogramowany ATMega (11zł) i driver 7,37zł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mdabro]

Wieczorem wkleję listę komponentów (wśród nich nie ma przycisków i przekaźników) - wyszło 37zł. Do tego dochodzi zaprogramowany ATMega (11zł) i driver 7,37zł.



Zamawiam jeden komplet, bez ATMega i bez drivera.



Pozdrawiam, Marek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Bardzo fajny projekcik. I coś mi przypomina :)

Odłączana mas, jak najbardziej się u mnie sprawdza. Separuje masy nieaktywnych urządzeń i korzystnie wpływa na jakośc dźwięku.

Ja ostatnio stosuję też na wyjściach płytki z prockiem optoizolatory, coby do minimum ograniczyć prowadzenie masy kontrolera w urządzeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Dzięki Jar. To nic odkrywczego - w miarę starannie zaprojektowany selektor ;) Separację galwaniczną zapewniają same przekaźniki, a analogowy potencjometr jest na osobnej płytce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Dzięki Jar. To nic odkrywczego - w miarę starannie zaprojektowany selektor ;) Separację galwaniczną zapewniają same przekaźniki, a analogowy potencjometr jest na osobnej płytce.



Ja wiem, że tylko cewki przekaźników są zasilane z układu procka. Ale ja poszedłem jeszcze dalej... ;)

Przekaźmiki zasilane są zupełnie osobno :) A masa ani zasilanie kontrolera nie wychodzi poza niego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

A przekaźniki bistabilne masz? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A przekaźniki bistabilne masz? :)



A mam :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

To muszę Ci powiedzieć, że pojechałeś z grubej rury ;) Dasz radę wrzucić jakieś fotki swojego rozwiązania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gagacek]

O matko:) A mogę się dowiedzieć do czego ma służyć izolacja izolacji?

Idąc odwrotnie do tak paranoidalnego rozwiązania, lepiej byłoby stworzyć np. sterownik silnika napędzającego DOBRY przełącznik obrotowy, 100x mądrzejsza konstrukcja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

To muszę Ci powiedzieć, że pojechałeś z grubej rury ;) Dasz radę wrzucić jakieś fotki swojego rozwiązania?



Nie chcę tu Ci zasmiecać, zresztą nic specjalnego. Na płytce kontrolera są optoizolatory, których złącza fotodiod podłaczone są do portów procka a zasilanie dla wyjść optoizolatorów z wtyku łączącego kontroler z pcb selektora. Selektor posiada własne zasilanie.



>Gagacek, co chiałem osiągnąć, już napisałem wcześniej. Na temat ile to ma procent mądrości - nie dyskutuję ;) Za głupi jestem, po prostu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturdiy]

Czy układ po wyłączeniu napięcia pamięta swoje nastawy ? Wydaje się to logiczne, ale dzisiaj go uruchomiłem i po wyłączeniu i włączeniu napięcia musiałem znów wybierać wejścia i wyjścia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Zapamiętuje, ale sterownik trzeba wyłączyć dedykowanym do tego przyciskiem (ON/OFF pilota lub zwarcie pinów 1 i 2 złącza CON3). Samodzielnie nie monitoruje spadków napięcia towarzyszących wyłączeniu zasilania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturdiy]

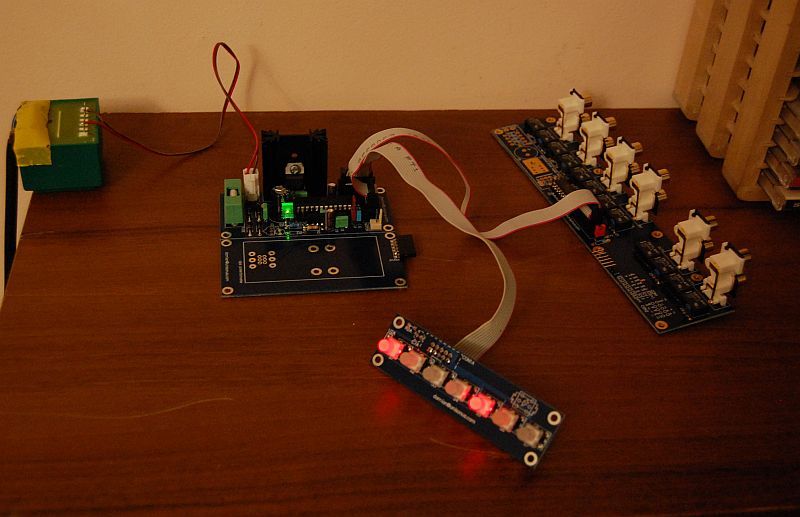

Dzięki za info. W załączeniu mój układ.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[userHD]

No dobrze, wszystko fajnie, a jaki jest koszt całości?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pastis51]

witam,



Udało mi się zmontować zestaw :) ale nie działa mi sterowanie silniczka głośności (po zaprogramowaniu układu). Poza tym reszta działa. Nie wiem co może być przyczyną (sprawdzałem luty, podłączenia itp.)...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturdiy]

No dobrze, wszystko fajnie, a jaki jest koszt całości?

Jeśli kupujesz wszystko nowe to około 250zł + Alps

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[userHD]

To razem jakieś 300...350zł. Szkoda... to nie na zarobki Polaków...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Fajnie to wygląda ;) Ja szukam odpowiedniej obudowy.



~pastis



Sprawdź, czy na piny 1 i 3 U4 dochodzą sygnały sterujące z uP. Później raz jeszcze przeprogramuj sterownik używając innych kodów pilota.



~userHD



Moim zdaniem więcej. 10k Alps to koszt 150zł, dochodzi obudowa, jej obróbka i zasilanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pastis51]

czy można prosić o podpowiedź jak sprawdzić czy dochodzą sygnały :) nie jestem specjalistą w tej branży. Mam oczywiście (prosty) multimeter. Przez inne kody rozumiesz inne klawisze na pilocie (to już próbowałem) czy inny pilot. Może z driverem jest coś nie tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Do tego właśnie zmierzam ;)



Jeżeli masz multimetr to wystarczy ustawić pomiar napięcia na zakres >5V i jeden przewód pomiarowy połączyć z masą, a drugi przyłożyć do wejść 1 lub 3 układu U4 (znajdziesz je na zdjęciu poniżej). Wciśnięcie przycisku pilota odpowiedzialnego za poruszanie silnikiem w lewo/prawo spowoduje pojawienie się stanu wysokiego na jednym z wejść.



Jeżeli pozostałe funkcje sterowane z pilota działają OK to sprawdź jeszcze, czy nie wlutowałeś układu U4 odwrotnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturdiy]

Co do ceny całości to wychodzi to mniej więcej tak:

- Płytki, procesor, elementy bierne, RCA - 180zł

- Przekaźniki Zettler - 54zł (4,50szt)

- Transformator (ja mam TEZ 10,0/D 9V/1,1A) - 19zł

- ALPS ~ 150zł (na Allegro są 100k po około 80zł)

W sumie 403zł

- Obudowa ? wydaje mi się, że ten układ można umieścić we wzmacniaczu. Obudowa osobna to dodatkowe najmniej kilkadziesiąt PLN.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pastis51]

Do tego właśnie zmierzam ;)



Jeżeli masz multimetr to wystarczy ustawić pomiar napięcia na zakres >5V i jeden przewód pomiarowy połączyć z masą, a drugi przyłożyć do wejść 1 lub 3 układu U4 (znajdziesz je na zdjęciu poniżej). Wciśnięcie przycisku pilota odpowiedzialnego za poruszanie silnikiem w lewo/prawo spowoduje pojawienie się stanu wysokiego na jednym z wejść.



Jeżeli pozostałe funkcje sterowane z pilota działają OK to sprawdź jeszcze, czy nie wlutowałeś układu U4 odwrotnie.



Wszystko wskazuje na to, że driver nie działa bo napięcie na pinach prawidłowe. Niestety nie wlutowałem go odwrotnie więc do wymiany. Pytanie czy można od Ciebie zamówić czy brać z AVT (7 zł).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Napisz proszę PW to wyślę jeden - będzie szybciej niż przez AVT.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pastis51]

Napisz proszę PW to wyślę jeden - będzie szybciej niż przez AVT.





driver wymieniony i wszytko działa :) Dzięki Veteran

teraz czas na implementację zestawu w obudowie wzmaka
