Selektor wejść – przedwzmacniacz pasywny/aktywny


veteran

Rekomendowane odpowiedzi

Płyteczki i elementy doszły - dzięki:)



1. Mam jeszcze pytanie jaki najlepiej potencjometr i gdzie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - czy znajdę coś lepszego w tej cenie?



2. Polecacie jakiś sprawdzony nieskomplikowany pilot - coby miał minimum przycisków i był w miarę trwały.



3. Jakie trafo polecacie?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

1. Najlepiej sprawdzają się potencjometry o wartości od 10-50k, ale 100k również może zostać użyty.

2. Proponuję pilota elmak - bardzo dobra jakość.

3. Wystarczy 6-9VAC o wydajności 0.7A - 1A.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wbudowałem pre do obudowy gainclona i co do zasady działa natomiast przy przełączaniu gniazd (in, out, mute, on/off) pojawiają się bardzo nieprzyjemne trzaski na głośnikach. Jak można temu zaradzić, z czego to może wynikać ?

nie stosowałem rezystorów na płytce selektora które służ jako obciążenie dla nieaktywnych wejść. Potencjometr 2x100k (czarny alps na razie)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jumper J2 zamontowałem, bez jumera efekt jest podobny. Z tego co poczytałem w necie przyczyną może być brak rezystorów obciążających. Jaką wartość zastosować przy potku 2x100k?

Zauważyłem też po włączeniu mute albo off w głośnikach słychać delikatne brumienie (trafo?). Na razie do zasilania selektora zastosowałem trafo 12V/0,5A które miałem pod ręką ale mocno oddalone od układu.



poniżej cytat o rezystorach obciążających z

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



"Sytuacja wygląda tak, każde źródło sygnału ma jakiś wzmacniacz na wyjściu. W momencie włączania źródła ten wzmacniacz dostaje zasilanie, i na wyjściu pojawia się składowa stała, która przenosi się na wyjście, dopóki nie naładuje się kondensator wyjściowy. Rezystor ściągający gwarantuje, że w stanie ustalonym składowa stała za kondensatorem zawsze będzie wynosić zero, bo właśnie ten rezystor umożliwia naładowanie się kondensatora wyjściowego źródła do takiego napięcia, żeby za kondensatorem było 0V.

Podobnie ma się rzecz z rezystorem ściągającym za przekaźnikami, tylko dotyczy ładowania się kondensatora wejściowego przedwzmacniacza. W efekcie mamy składową stałą równą zero za równo na wejściu jak i wyjściu selektora i trzasków nie ma.

No i teraz pytanie, czy coś grozi, gdy wartość tego rezystora jest bardzo duża? Według mnie są tylko dwie przeszkody - duża stała czasowa ładowania, czyli gdy włączymy urządzenie źródłowe i zaraz po tym włączymy dany przekaźnik to będzie słychać trzask, a druga przeszkoda to ewentualna upływność kondensatora wyjściowego źródła.

Z uwagi na powyższe osobiście nie przekraczałbym wartości 1M-2,2M. A jeśli wzmacniacz ma impedancję wejściową 47k to spokojnie można dać rezystory ściągające 470k."

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Możesz użyć rezystorów 100k. Przy mute lub wyłączonym pre wejście twojego wzmacniacza jest niepodłączone (przekaźnik wyjściowy rozłącza sygnał i masę).



Proponuję nieco inne rozwiązanie - podłącza niewykorzystane wyprowadzenia przekaźnika REL5 (lub REL6 - w zależności od tego którego wyjścia używasz) do masy gniazda OUT1 (lub OUT2). Daj znać jak potrzebujesz żebym to rozrysował ;) Jeżeli to nie pomoże dodaj jumpery które opisałem na 6 stronie dokumentacji. Moim zdaniem to problem odłączanej masy (połączenie źródło -> wzmacniacz).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W takim razie prośba o instrukcję podłączeń :)



Na wszelki wypadek dodam, że korzystam z out 2 (rel 6a i 6b, które jest podłączone bezpośrednio do gainclona wewnątrz obudowy. Out 1 do którego przylutowane są już przekaźniki ma służyć jako dodatkowe wyjście aby można było korzystać z innych końcówek mocy lub do innych testów.



w razie podłączania jumperów można to zrobić przy wlutowanych przekaźnikach bo nie wyobrażam sobie ich wylutowywania ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Na poniższym rysunku masz sposób podłączenia wyjścia OUT2 (widok z góry). Zacznij od linii oznaczonych na czerwono. Jeżeli to nie pomoże dodaj jumper zaznaczony strzałką zarówno dla wyjścia OUT 2 jak i używanego przez ciebie wejścia. Nie musisz wyciągać przekaźników ;)



Możesz zrobić zdjęcia połączeń? Dopiero teraz doczytałem, że całość jest już zamontowana w obudowie GC.



rysunek:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Trochę to trwało ale udało mi się w końcu wprowadzić sugerowane poprawki i wielkie dzięki Veteran bo trzaski zniknęły :) Uff!!

Natomiast skuteczniejsza okazała się druga poprawka tzn. jumpery na masie out 1 i out 2.



Pracuje jeszcze nad obudową ale mam nadzieję pokazać niedługo zdjęcia efektu końcowego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

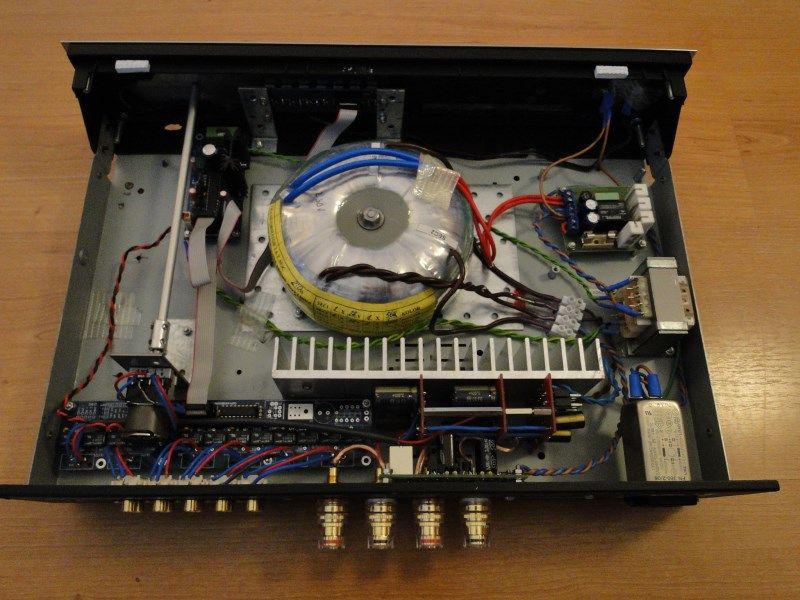

Po dłuższej pracy udało mi się skończyć w zasadzie integrę (GC + selektor). Na razie fotka frontu na początku tygodnia będę miał fotki wystroju wnętrza :)



Obudowa to poczciwy stary wzmacniacz kupiony za grosze do którego przykręciłem front ze stali nierdzewnej (1,5 mm). Jeżeli ktoś jest zainteresowany namiarami na dostawcę kwasówki prośba info na PW.



Element drewniany to dębowy fornir (2 mm) polakierowany i starannie podziurkowany. Wykorzystałem drewno w zasadzie jako maskownice ponieważ w warunkach domowych idealne (czyt. estetyczne) nawiercenie obudowy pod przyciski jest bardzo trudne. Ostatecznie osiągnięty efekt bardzo mi się podoba, a nawet wyszło dużo lepiej niż się spodziewałem :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

fotki cd.



cd...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Prawdę mówiąc nie spotkałem się z takimi opiniami, ale chętnie coś poczytam na ten temat.

Co do dźwięku to GC gra bardzo czysto, przejrzyście i dość dynamicznie, selektor nie wprowadza żadnych niekorzystnych zmian.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

A ja mam pytanie o rezystory smd montowane od spodu plytki z przyciskami, moze ktos podac namiary w jakiej obudowie najlepiej podejda owe 1k ?

Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

~pastis



Pisałem już wcześniej że fajnie to wygląda ;) Ja nie mam zacięcia do obróbki metali ;)



Rezystory najlepiej 1k w obudowie 1206 - zostawiłem więcej miejsca.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 1 miesiąc temu...

W związku z nowymi planami sprzedam swój zmontowany selektor, czyli wszystko, co na zdjęciu. Jest to komplet oprócz ALPS-a. Cena za wszystko 263zł z przesyłką (172 płytki i główne części, 54 przekaźniki, 30 transformator, 7 przesyłka). Nic na tym nie zarabiam, to tylko zwrot kosztów.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 2 miesiące temu...

Witam,

jakie przekaźniki polecacie do tej konstrukcji (typ, ew. link), bo nie chciałbym kupić czegoś nieprzydatnego?



Ten się nada?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

----------------

Odnośnik do komentarza
Udostępnij na innych stronach

Podane przekaźniki nie będą pasowały do płytki selektora. Lepiej użyć Panasonic NAIS TQ2-5V, TF2-5V lub Zettler AZ850 (monostabilne).



Np:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 4 miesiące temu...

W końcu i ja wczoraj się zabrałem do składania :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 4 miesiące temu...

Witam, ze względu na zmianę planów mam do sprzedania ww projekt niemal kompletny: niebieski Alps, Rca złocone, odbiornik podczerwieni i komplet polutowanych płytek z tasmami. Proszę na priv

Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 1 miesiąc temu...

Co jest nie tak ze sterowaniem silnikiem potencjometru? czasami działa płynnie a czasami potencjometr obraca się dużo wolniej i skokami?

na wyjściu drivera napięcie od 3,65V do 4,60V

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Tak wygląda moje ustrojstwo. Pokrętło będzie do wymiany, ale za jakiś czas:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 1 rok później...

Posiada ktoś dokumentacje do tego projektu? Odkopałem płytki i byłbym wdzięczny za pomoc.
