on-off?

mgr321 · 6 Stycznia 2011

Poszukuję rozwiązania włącznika on-off który znalazł by się na panelu czołowym pre i końcówki mocy. Panele będą wykonane z anodowanego aluminium gdzie w pre będą gałki: selektor, vol i ..... no właśnie. Jakie są pomysły na on/off które ma być również aluminiowe. Niemogę znaleźć włącznika obrotowego, a te wciskane albo nie pasują albo nie można założyć swojego przycisku.

emasik · 6 Stycznia 2011

Przycisk zrób z obudowy kondensatora, najlepiej Elwy (miała łepek gładki) zdejmij izolacje z kondziora wypróżnij jego zawartość a obudowę pomaluj na wybrany kolor, oczywiscie ten "przycisk" posłuży jeśli użyjemy isostatu. a Tak na poważnie ciężko znaleźć to co siedzi w głowie, szukaj na allegro także w dziale ze starym używanym sprzętem w stanie agonalnym może coś wyrwiesz specjalnego za grosze.

mgr321 · 6 Stycznia 2011

Przycisk to nie problem - pręt, tokarka.... Ale jaki włącznik??

piotr_37 · 7 Stycznia 2011

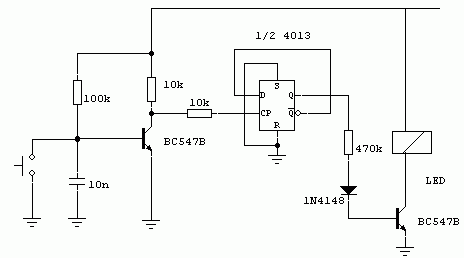

przycisk np. jak na foto i do tego mały układzik.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

witek_z · 7 Stycznia 2011

Bez wejściowego tranzystora też działa.

**maxdila** · 7 Stycznia 2011

ja nie od wczoraj robię tak że jeśli mam do dyspozycji przełącznik obrotowy do selektora wejść to kupuję zawsze taki który ma dodatkowe styki, np. jak do stereo kupujesz 2 lub 3x5pozycji przełącznych to zastosuj 4x5pozycji i tego czwartego wykorzystaj do załączenia pre np poprzez puszczenie przez niego 12V na przekaźnik:

w najbardziej skrajnej pozycji selektora nic się nie dzieje, po przełączeniu o jedną pozycję włącza się wejście 1 i 12V na przekaźnik, dalej przekręcając 2 wejscie i dalej przekaźnik (zwierasz wyjścia 4nóżki)

jeśli masz przełącznik rozwierający wszystkie styki podczas obrotu to dajesz na przekaźnik 100-220uf/16V kondzior żeby nie klepał przy obrocie

oczywiście to wymaga posiadania zasilacza 12V w obudowie który by pełnił funkcję stand-by

w końcówce mocy i pre z tyłu daj gniazdo rca lub mono jack i zrób z nich wyjście i wejście remote a właściwie triger out

czyli te same 12V puszczone kabelkiem do końcówki w której też siedzi przekaźnik 12V na zasilaniu toroida

po włączeniu pre włączy się też K-M - możesz w niej na panelu dać diodę sygnalizującą stan

jeśli upierasz się przy włącznikach to najlepiej zrobić je z pręta aluminiowego na tokarce

montujesz taki guzik w panelu a od środka, na jakimś kątowniczku montujesz przycisk bistabilny np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dobrze jak by w kątowniku od strony mocowania do obudowy były otwory "łezki/oliwki" którymi wyregulował byś sobie docisk przycisku do guzika w panelu

sam guzik powinien oczywiście mieć od strony wnętrza obudowy szerszą krawędź niż otwór żeby nie wypadł na zewnątrz
