Projekt zasilacza anodowego - płytka drukowana.


wojtekkom

Rekomendowane odpowiedzi

Możesz go wsadzić, nie zaszkodzi a ciupinkę pomoże, tak jak przy przeciąganiu liny...nawet wiatr się liczy :)

Te uH zlikwidują Ci niesłyszalne cyfrowe i sieciowe badziewie, które po kilku godzinach słuchania czynią Cię zmęczonym

Niewielu wie ale powyżej 10kHz jesteśmy głusi. Niektórzy szczęśliwcy słyszą 14kHz a "wybrani" 16kHz. Dane techniczne podają 20KHz. Częstotliwość dla nietoperzy.

Tak jak 20Hz gdzie trzeba mieć sprzęt 300W zużycia i membrany ok 17 metrów średnicy by słuchać z przyjemnością

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Dawno nic nie pisałem, dodam kilka fotek z prac nad wzmacniaczem. Płytki zasilaczy z tematu zmontowane uruchomione i zaplikowane we wzmacniacz, zobaczice sami.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Gość piotrektychy

(Konto usunięte)

gratulacje Wojtek!! ja jestem daleko w tyle lecz postaram się Ciebie dogonić, w pon odbieram obudowy od kolegi, a w kolejnym tygodniu całkowicie poświęcam się budowie. Twoje fotki to motywacja dla mnie :)

Odnośnik do komentarza
Udostępnij na innych stronach

Wojtek, wygląda pięknie. Diabełka żarzysz zmiennym? Widzę dławiki po stronie pierwotnej trafa, przy SE niekoniecznie to najlepsze rozwiązanie. Zakładam, że sprawdzisz, jak gra lepiej, z/czy bez ;-).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Wojtek, wygląda pięknie. Diabełka żarzysz zmiennym? Widzę dławiki po stronie pierwotnej trafa, przy SE niekoniecznie to najlepsze rozwiązanie. Zakładam, że sprawdzisz, jak gra lepiej, z/czy bez ;-).

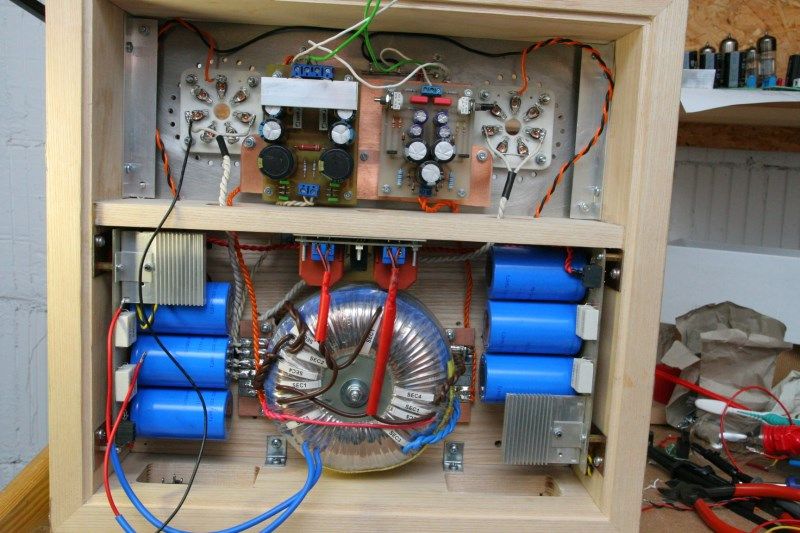

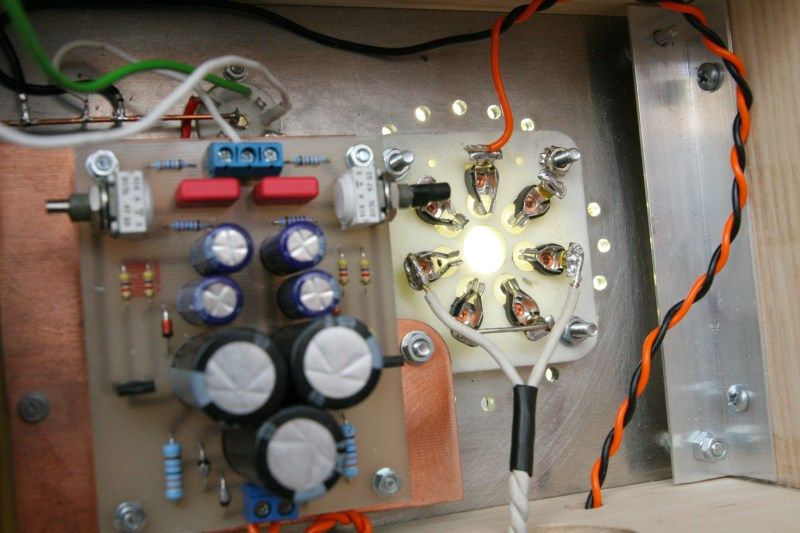

W projekcie zakładałem wszystko żarzyć zmienny i tak chyba zostanie (tak to teraz polutowane jest). Te dławiki (filtry) na płytce z przekaźnikiem to filtry po stronie wtórnej transformatora, na napięciach anodowych do 6c33c, potem te baterie kondensatorów (470uF/400V) i filtr aktywny na IRF460. Zasilacze siatkowy i anodowy lamp wejściowych są z przodu wzmacniacza.

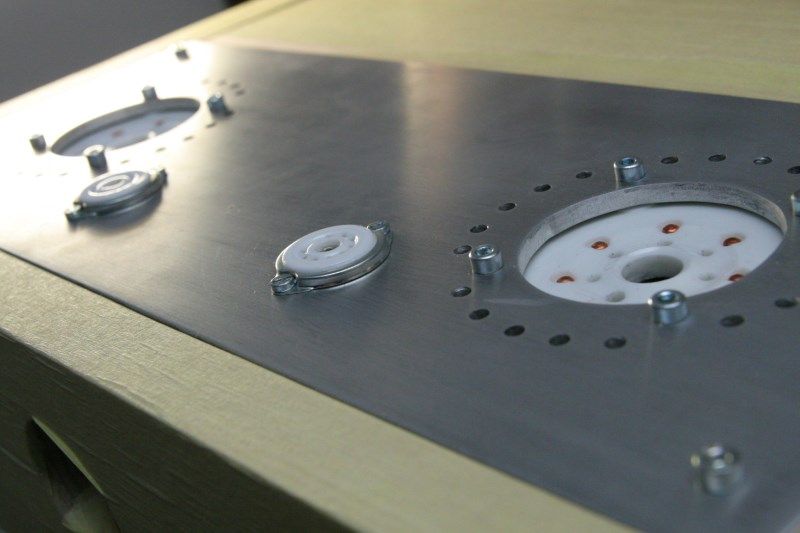

Obudowa oklejona jest folią malarską, dla ochrony na czas montażu. Obudowa zrobiona jest z jesiona jasnego. Docelowo będzie olejowana, ale tak aby zachować oryginalny kolor drewna. Poważnie zastanawiam się nad dodaniem do oleju do drewna olejku eterycznego (!), może wzmogło by to doznania podczas słuchania pobudzająć zmysł powonienia:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...
Gość piotrektychy

(Konto usunięte)

Koledzy mam pytanie - w zasilaczu anodowym do 6c33c planuję dać jako ostatni kondensator rifa 1000uF, pytanie gdzie go wpiąć, czy pod transformator czy bezpośrednio pod gniazdo lampy ??


Odnośnik do komentarza
Udostępnij na innych stronach

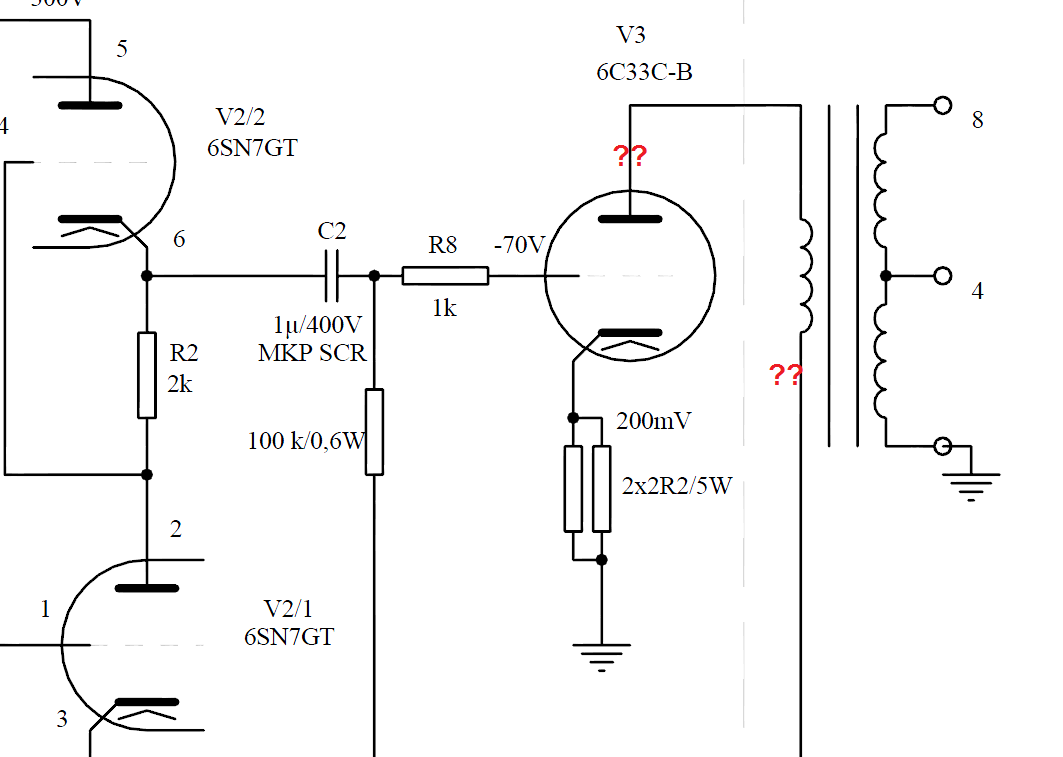

Koledzy mam pytanie - w zasilaczu anodowym do 6c33c planuję dać jako ostatni kondensator rifa 1000uF, pytanie gdzie go wpiąć, czy pod transformator czy bezpośrednio pod gniazdo lampy ??



Jak to pod gniazdo lampy? Plus kondensatora pomiędzy samym zasilaczem a transformatorem głośnikowym, a gdzie lepiej? Ja bym dawał bliżej zasilacza.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 miesiące temu...
Opublikowano · Ukryte przez misiomor, 27 Maja 2012 - ogłoszenie
Ukryte przez misiomor, 27 Maja 2012 - ogłoszenie

Mam do sprzedania dwa gotowe zasilacze w/g projektu Salas. Może ktoś jest zainteresowany? [email protected]

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Opublikowano · Ukryte przez misiomor, 27 Maja 2012 - ogłoszenie
Ukryte przez misiomor, 27 Maja 2012 - ogłoszenie

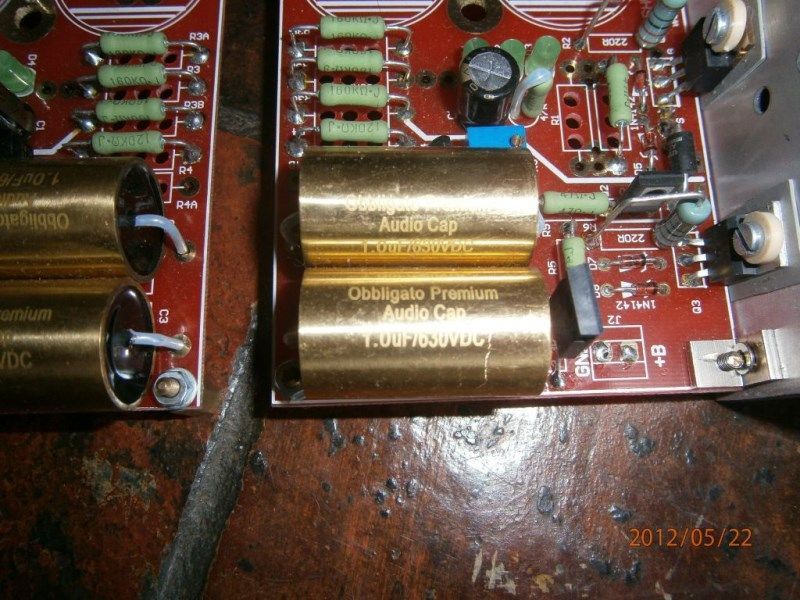

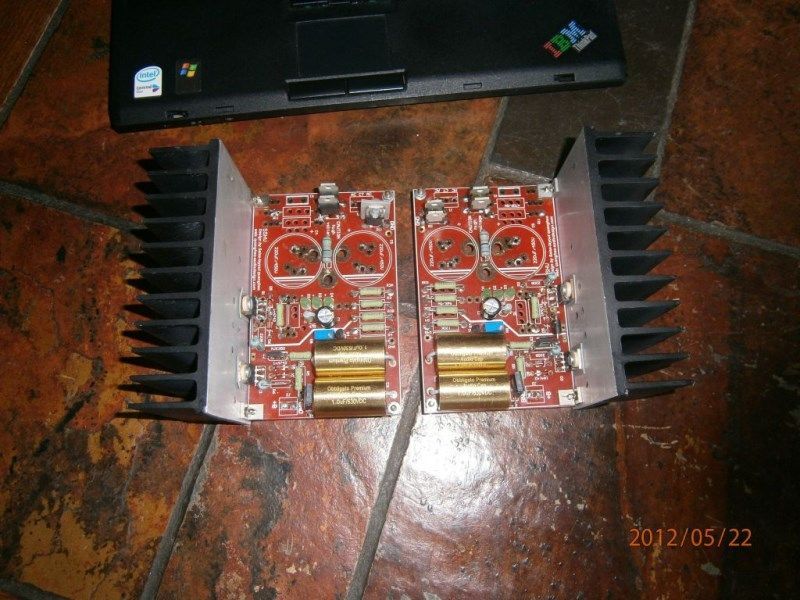

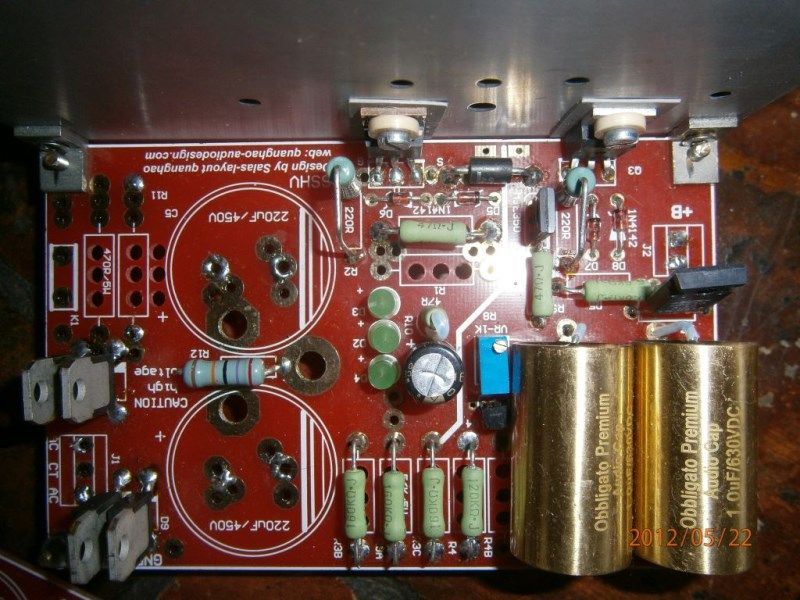

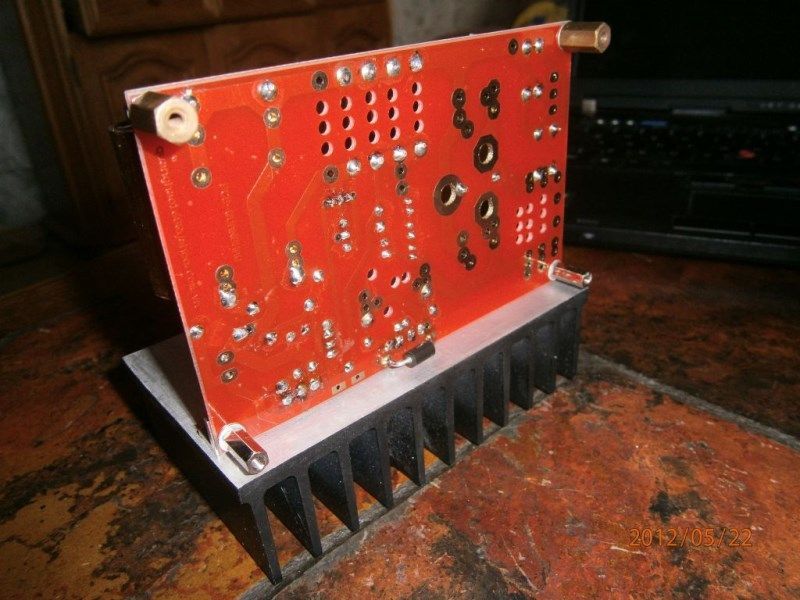

Sprzedam zailacz wysokiego napięcia w/g projektu Salas.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-44182-0-94297000-1338047065_thumb.jpgpost-44182-0-90524100-1338047069_thumb.jpgpost-44182-0-10928700-1338047074_thumb.jpgpost-44182-0-44377500-1338047077_thumb.jpg

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
  • 8 miesięcy temu...

interesuje mnie pcb do termotransferu jakiegoś dobrego zasilacza anodowego,do 300v czy ktoś wie gdzie można coś takiego zdobyć?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 6 miesięcy temu...

Chodzi Ci o glowny zasilacz anodowy do diabla? bo tutaj przeminelo kilka plytek, nawet do zasilacza do siatki. Ja mam gdziesz wszystkie, przypomnij na pw.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

mam zaprojektowana pcb pod zasilacz podobny do tego+żarzenie...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
