Projekt zasilacza anodowego - płytka drukowana.

wojtekkom

Przez wojtekkom ,
w Lampa

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    • Autor
    Opublikowano

    Dodałem pady pod inne kondensatory.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    Dodałem pady pod inne kondensatory.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





    Napięcie pełne mam po ok. 7 s. Tranzystor prawie się nie grzeje bo zasilam tym 2xecc88 ustawione na ok. 5 mA.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    W wyniku iż Rambo dał schemat który jest sprawdzony, a mi akurat potrzeba zasilacza do preampa to PCB wyszło mi jak na fotce.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    W wyniku iż Rambo dał schemat który jest sprawdzony, a mi akurat potrzeba zasilacza do preampa to PCB wyszło mi jak na fotce.



    A może od filtru zrobić podwójny układ z mosfetem. Wydaje się, że to bardziej audiofilskie :).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano

    W wyniku iż Rambo dał schemat który jest sprawdzony, a mi akurat potrzeba zasilacza do preampa to PCB wyszło mi jak na fotce.



    Też fajne, przydałyby się jeszcze tylko pady pod różne rastry kondów.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Też fajne, przydałyby się jeszcze tylko pady pod różne rastry kondów.



    W sumie korzystam tylko z BC lub Philips (w anodowym) a te to 35/30mm ale jak co to i owszem można dołożyć ;) no i potrzebowałem PCB bardziej w kwadracie a wojtekkom uderzył w prostokąt ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    hm.... zobaczę jak ten się sprawdzi w pre RIAA ale może ;)



    Często widziałem jak dawano dwa mosfety z "osprzętem", tj. dla każdego kanału osobno a filtr crc był wspólny

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Często widziałem jak dawano dwa mosfety, tj. dla każdego kanału osobno a filtr crc był wspólny



    Tak jak najbardziej masz rację ,są różne szkoły : osobne MOSFETY dla kanału L i P ,jak i dla poszczególnych stopni wzmocnienia (lamp).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Ten polygon byś trochę pochlastał, bo teraz masa wyjściowa najbliżej ma do mostka prostowniczego.



    Się zrobi, "bo teraz masa wyjściowa najbliżej ma do mostka prostowniczego" co racja to racja, lecz nie sądziłem iż będzie miało to wzajemny wpływ.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    • Autor
    Opublikowano

    Widzę, że powstają 2 zasilacze anodowe, fajnie. Do wzmacniacza potrzebuję jeszcze zasilacz siatkowy do 6C3C, regulacja od 65V do 115V, też na FET.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    Się zrobi, "bo teraz masa wyjściowa najbliżej ma do mostka prostowniczego" co racja to racja, lecz nie sądziłem iż będzie miało to wzajemny wpływ.

    Muzg ma przytomny mózg, zawsze masa wyjściowa w zasilaczu musi iść od ostatniego kondensatora a tu analogicznie ze schematem. Swój układ zrobiłem na PCB uniwersalnej z kiepską masą i był lekki brum. Po zrobieniu zgodnie ze sztuką - zupełna cisza.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Tak będzie o.k ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    Dla mnie ok.U siebie ostatni odcinek od ostatniego kondensatora dałem dodatkowo grubym drutem ale to z uwagi na kiepską jakość uniwersalnego PCB.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    No to w poniedziałek termotransfer i może dojdzie IRF820 to złożę i sprawdzę jak się spisze w układzie.Dzięki wszystkim mam nadzieję iż Wojtekkom się nie "zdżażnił" :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    :) jeżeli komuś się przyda to link do pliku w EAGLE :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) a wygląda jak na fotce



    Uwaga: wkradł się błąd tu poprawiony :

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

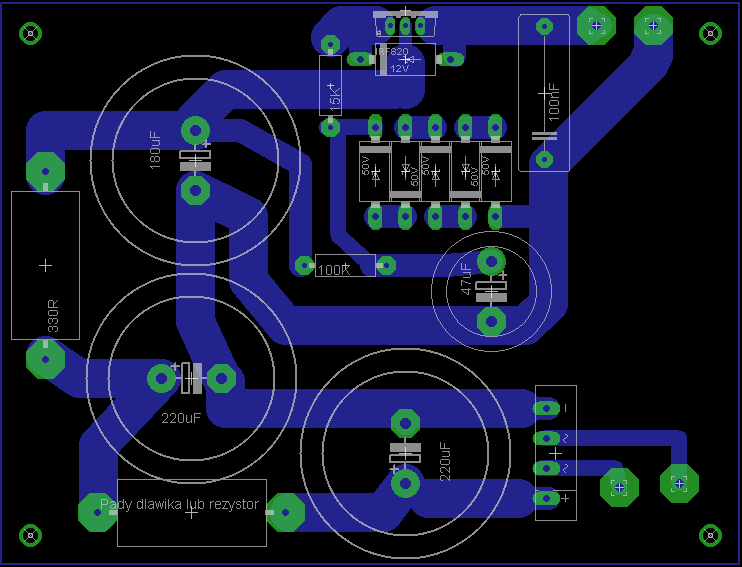

    post-19555-014424200 1297543800_thumb.png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MarekBoro Uczeń

    MarekBoro

    Opublikowano
    Opublikowano

    wojtekkom,



    te pady masowe kondow 470u wygladaja jakos dziwnie. Powinne wygladac jak pozostale ale majace tylko krzyzowe laczenie z wylewka.

    Jeszcze pytanie odn tych footprintow pod kondy 5-koncowkowe. Sam je robiles czy korzystales z jakiegos gotowca? pytam bo cos ich umiejscowienie nie do konca pasuje mi w stosunku do obrysu kondow.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    • Autor
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Tu jest datasheet tych kondensatorów, z którego odrysowałem te pady, potem wydrukowałem na papierze i sprawdzałem z kondensatorem i pasuje.



    Płytka chyba ostatecznie wygląda tak:

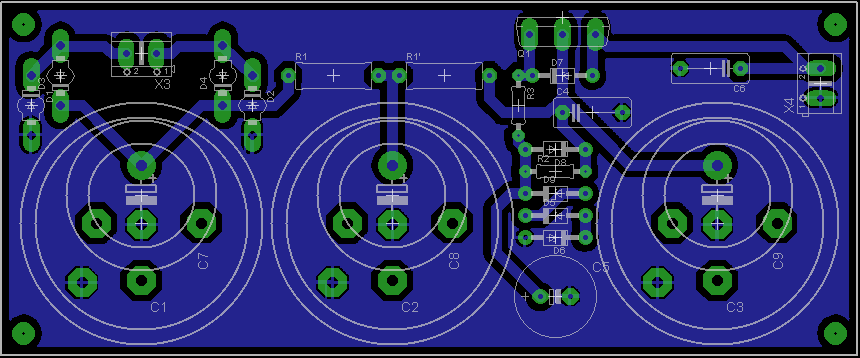

    post-32030-097793400 1297544973_thumb.png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MarekBoro Uczeń

    MarekBoro

    Opublikowano
    Opublikowano

    no teraz pady masowe wygladaja lepiej. popraw tylko grubosc polaczen krzyzowych oraz odstep wylewki od pada i bedzie gucio.



    Bedziesz robil zbiorowe zamowienie na ta plytke?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    • Autor
    Opublikowano

    Jesli zbiorowe zamówienie to jeszcze może łącznie z resztą zasilaczy, czyli napięcie siatkowe i zasilanie stopni wstępnych. W tej chwili właśnie rysuję schemat zasilacza siatkowego.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Podejmie się ktoś zaprojektowania płytki? :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    MarekBoro Uczeń

    MarekBoro

    Opublikowano
    Opublikowano

    Jako ze tez mam DIY wzmak na diablach i jak wiadomo maja one dosc niestabilny prad anodowy myslalem nad sposobem kompensacji tego problemu. Widzialem na innych forach ludzie robia zrodla pradowe wlaczane w katode diablow na MOSFET ale mi sie takie rozwiazanie nie podoba bo musi ono byc zbocznikowane kondem i to o duzej pojemnosci (czyli elektrolit). Lepszym rozwiazaniem bylo by wziac napiecie z rezytsora katodowego (u mnie 10ohm) i uzyc go do regulacji ujemnego napiecia siatek. Jeszcze nie wiem do konca jak tego dokonac ale chyba szlo by to zrobic na WO + transoptor. Co myslisz o tym?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    • Autor
    Opublikowano

    Wstępny projekt płytki podwójnego zasilacza napięcia siatkowego (do SE 6C33C)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Myślę,że radiator do tranzystorów będzie zbędny.



    Gdyby tak jeden z tranzystorów dać na "brzuchu" to uzyskało by się ładną symetrię płytki.

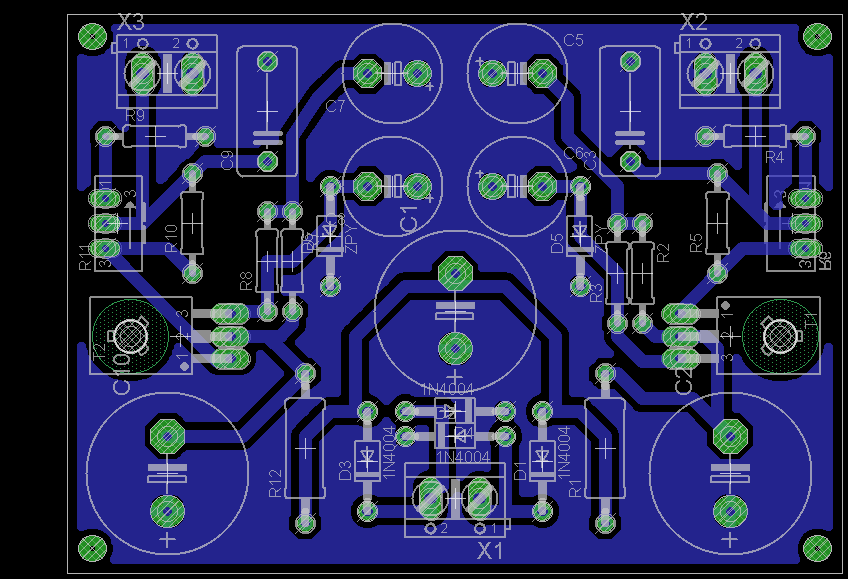

    post-32030-029475900 1297590797_thumb.png

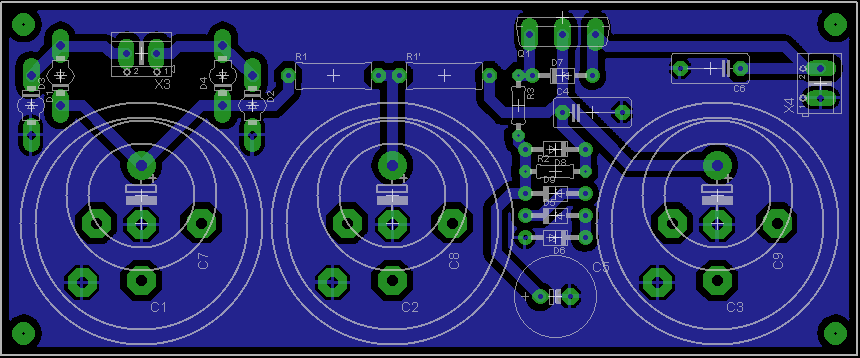

    No i jeszcze poprawiona anodowa.



    post-32030-040583000 1297591950_thumb.png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    Wstępny projekt płytki podwójnego zasilacza napięcia siatkowego (do SE 6C33C)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Myślę,że radiator do tranzystorów będzie zbędny.



    Gdyby tak jeden z tranzystorów dać na "brzuchu" to uzyskało by się ładną symetrię płytki.



    post-32030-029475900 1297590797_thumb.png



    No i jeszcze poprawiona anodowa.



    post-32030-040583000 1297591950_thumb.png



    wojtekkom - spróbujmy jeszcze przedyskutować jedną sprawę. Czy C5 i D6 nie powinny być włączone do masy za 3 kondensatorem filtra i co za tym idzie bliżej wyjścia. Być może przy tak dużej wylewce nie ma to większego znaczenia ... nie wiem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    • Autor
    Opublikowano

    Ostatnim zasilaczem ma być zasilacz do lampy 6E5P dający 300V. Ma ktoś doświadczenie w zasilaniu tej lampy? Myślę, że zastosuję prosty filtr C(2xRC) 2xRC osobne dla 2 kanałów, czy to wystarczy. Może właśnie w zasilaczu do lampu wejściowej powinien, zdecydowanie być aktywny filtr na tranzystorze...?

    Uzwojenie pierwotne w transformatorze zasilającym ma napięcie 310V, na pierwszym kondensatorze miałbym 446V.. wychodzi na to, że będę musiał łączyć kondensatory szeregowo.



    Znalazłem taki shcemat zasilacza, ktoś wypróbował ten układ?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    wojtekkom Współtwórca

    wojtekkom

    Opublikowano
    • Autor
    Opublikowano

    Dla uzupełnienia tematu dodam projektowany właśnie opóźniacz załączenia napięć anodowych, oto on:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    post-32030-079162600 1298238293_thumb.png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.


    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
