Projekt zasilacza anodowego - płytka drukowana.

[wojtekkom]

Racja, obawiałem się czy przekaźniki wytrzymają napięcia 310V (anodowe lampy wejściowej) ale RM84 są do 400V AC.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Chyba można dać im równolegle konda Y2, który dodatkowo zmniejszy łuk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

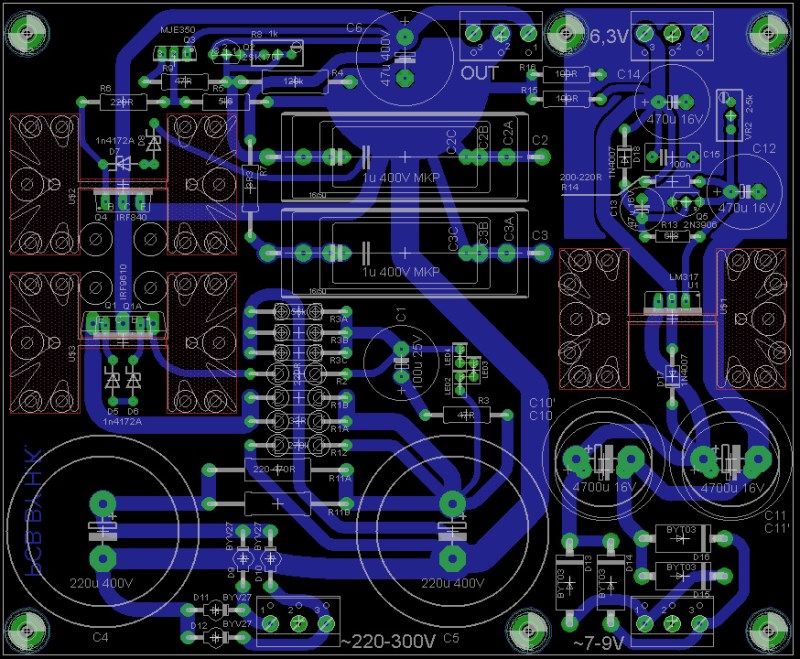

Jakoś temat nie został przeze mnie zauważony, a że popełniłem ostatnio PCB Salas Shunt do lampy więc też wklejam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Ładna. :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

możesz dać pdf`a do prasowanki ?

Ps. Henryk - myślałeś o tym, żeby zrobić PCB do całego układu wg Jukka Tolena (zasilacz, CSS +wyjście cd w układzie z MU) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

możesz dać pdf`a do prasowanki ?



Jasne.



Tylko muszę się nauczyć robić PDF'a w Eagle.



Ps. Henryk - myślałeś o tym, żeby zrobić PCB do całego układu wg Jukka Tolena (zasilacz, CSS +wyjście cd w układzie z MU) ?



Nie znam układu Jukka Tolena

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

PDF w Eaglu to tak jak byś drukował, tylko dajesz nie "Print" tylko "PDF" :) D17 można lepiej umiejscowić, a dokładniej to tą sciężkę pod nią dać prosto.



Podobaja mi się taki układ, przewidze w swoim zasilaczu miejsce na radiatory tego typu, widzieliście je gdzieś na allegro?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

PDF w Eaglu to tak jak byś drukował, tylko dajesz nie "Print" tylko "PDF" :) D17 można lepiej umiejscowić, a dokładniej to tą ścieżkę pod nią dać prosto.



Zapisać do PDFu przy wydruku to potrafię ale jest w kolorze i nie ma lustra. Już nawet lustro zrobiłem ale dalej mam w kolorach.



Nie ma znaczenia czy ścieżka biegnie pod diodą czy będzie prosto. Dla pracy układu to wszystko jedno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotr_37]

W lewym górnym rogu , klikasz na ikonę Display i zaznaczasz warstwy Bottom, Pads, Vias , w opcji print zaznaczasz ptaszka przy Mirror i Black

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

W lewym górnym rogu , klikasz na ikonę Display i zaznaczasz warstwy Bottom, Pads, Vias , w opcji print zaznaczasz ptaszka przy Mirror i Black



Warstwy to wiem jakie ale podpowiedź w opcjach wydruki w 10-tke. A ja szukałem w opcjach Eagle.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Po kolejnych poprawkach:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tranzystor ma być IRFP460

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Po kolejnych poprawkach:



Nie jestem na bieżąco i mam prośbę. Możesz też wkleić schemat do tego zasilacza?



Sporo nie konsekwencji już wcześniej zgłaszanych jest na tym PCB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Gdzieś już wcześniej ktoś pisał. Ścieżka zasilania powinna przechodzić kolejno przez elektrolit - rezystor - elektrolit - rezystor - elektrolit i dopiero podawana na resztę układu.

Z plusa elektrolitu C3 powinny być zasilone 3 elementy: D8, R2 i Q1



Wspólna wylewka masy dla wszystkich elementów też nie jest dobrym wyjściem, przynajmniej dla tych do Q1.



Sorry, że tak wprost i nie odpieraj tego opacznie i nie zrażaj się.



Nie staraj się połączyć elementów tak aby były tylko połączone zgodnie ze schematem ale prześledź jak płynie prąd przez poszczególne elementy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Każda uwaga jest dla mnie cenna, więc śmiało, napewno nie będę się zrażał. Ważne jest też to, żeby cała płytka tego zasilacza zmieściła się na formacie max. 150mm na 85mm, tyle jest przewidziane miejsca w obudowie. Radiator troche będzie się grzał, więc zostawiam też miejsce na cyrkulacje powietrza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MarekBoro]

Jesli planujesz uzycie jendego stabilizatora wspolnie dla dwoch diabelkow to ten radiator bedzie za maly i bedzie bardzo mocno sie grzal. Sam obecnie uzywam ukladu jak Twoj z ta roznica ze na IRFP450 - zasilam nim 2 diabelki ale uzywam radiatora od chyba Pentium 3 (bez wentylatora) i jest dosc cieply. Oczywiscie ilosc mocy bedzie tu zalezala glownie od roznicy napiec przed i po tranzystorze.



Jesli moge to tez raz jeszcze powiem ze uwazam ze laczenie krzyzowe padow masowych kondensatorow elektrol. sa za wakie (za waskie ramiona krzyza).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Zasilacze anodowe będą oddzielne dla dwóch kanałów po jednym diabełku (SE). Zasilacze napięcia siatkowego też oddzielne i też stabilizowane. Zastanawiam się jednak nad pływaniem punktu pracy diabełka.

Pomysł z źródłem prądowym w katodzie dla mnie też odpada z racji istnienia kondensatora bocznikującego. Transoptor i WO reagujący na spadki napięcia na rezystorze katodowym i przenoszący tę wartość na wielkość napięcia siatkowego to moim zdaniem dobry pomysł. Tylko czy to pływanie punktu pracy jest aż tak dokuczliwe?



Tranzystor zmienię na IRFP460.



Załączam też schematy i płytki tych zasilaczy, proszę pokażcie jak Wy to widzicie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

W obu zasilaczach: anodowym i siatkowym nic nie zmieniłeś. Filtry C-R-C-R-C dalej wyglądają tragicznie.



Ścieżka zasilania powinna przechodzić kolejno przez elektrolit - rezystor - elektrolit - rezystor - elektrolit i dopiero podawana na resztę układu.



Może za mało zrozumiale napisałem. Do elektrolitu powinna dochodzić ścieżka i oddzielną ścieżką do rezystora i z tego rezystora ścieżką do elektrolitu i znów oddzielna dalej i tak już do końca Świata.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Zrozumiałem :)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Będę zadowolony jeśli powiecie, że jest choć niewielka poprawa :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Będę zadowolony jeśli powiecie, że jest choć niewielka poprawa :)



Jest poprawa. Ale: z rezystora R1' wpierw na elektrolit C3, a potem do pozostałych elementów, a na PCB C3 jest na samym końcu. i z dwa razy grubsza ścieżka prądowa. To na początek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wylewkę masy ograniczyć?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wylewkę masy ograniczyć?



Wylewka masy powinna być za mosfetem na ostatnim elektrolicie ale w tym konkretnym przypadku ten elektrolit jest na PCB z lampami, więc w sumie nie jest potrzebna, a nawet wskazana.



Możesz napisać co filtruje C4 i C6 oba po 470n. Na schemacie widzę i wiem co ale na PCB już nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

C4 i C6 pełnią rolę kondensatorów odsprzęgających. W zasadzie powinny mieć mniejszą pojemność 47-100nF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

C4 i C6 pełnią rolę kondensatorów odsprzęgających. W zasadzie powinny mieć mniejszą pojemność 47-100nF.



Przecież napisałem, że wiem ze schematu jaką rolę pełnią ale na PCB? Niby co odsprzęgają?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Przecież napisałem, że wiem ze schematu jaką rolę pełnią ale na PCB? Niby co odsprzęgają?

wywalić?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Nie.



Na schemacie C4 jest ostatnim elementem filtrów CRCRCC4, a na PCB w którym miejscu tego filtra jest?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Niepasuje mi to, że radiator będzie grzał kondensator C3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Jak jeszcze zamienisz miejscami C6 z X4 i dasz C6 w ścieżkę zasilania przed złączem to PCB będzie do przyjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wiem, że widać że to moja pierwsza płytka w Eaglu.;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Henryk Kwinto]

Ciągle odnoszę wrażenie, że nie rozumiesz o co chodzi.

Ciągniesz nie potrzebne ścieżki. Obróć C6 o 180 st. i włącz pin od strony zasilania w istniejącą ścieżkę idącą do złącza.



I jeszcze jedno. W opcjach Polygonu zwiększ Width bo pady masowe są z wylewka połączona zbyt cienkimi ścieżkami.
