Nasze Płyty Testowe.

[przemek696]

Zakładam ten wątek[nie mogąc znaleść takiego tematu na as] aby użytkownicy forum mogli się dzielić doświadczeniem,uwagami oraz jak należy poprawnie korzystać z testów.

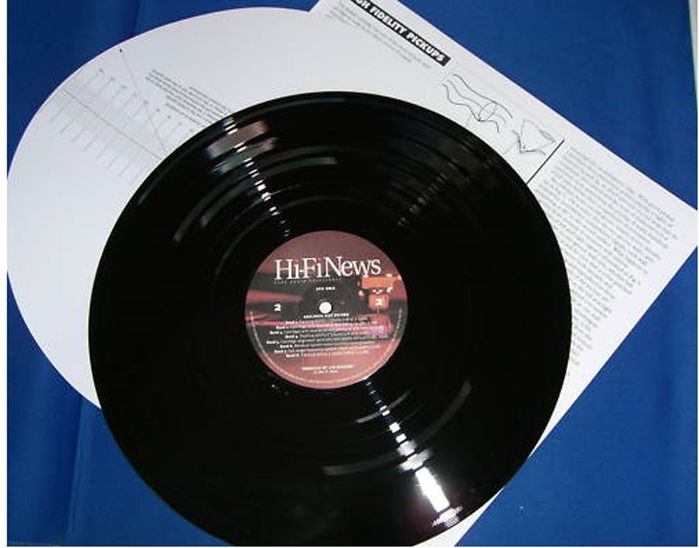

Ja ze swej strony;niedawno nabyłem na angielskim eb płytę testową HI- FI News Analogue Test.Płyta wytłoczona jest na 180g placku,zawiera również szablon

do ustawiania wkładek oraz opis na czym polegaja owe 17 testów.



Moje pytanie jest następujące: w celu ustawienia azymutu wkładki używamy test B5,słuchamy najpierw w stereo[słychać dzwięk] a aby się przekonać,że wkładka ma dobry

azymut należy przełączyć wzmacniacz na tryb mono [dźwięk zanika].Sęk w tym,że moja yamaha nie ma takiego trybu.I teraz właściwe pytanie jest jakiś trik aby uzyskać te mono?



Drugie pytanie : czy komuś przechodzi poprawnie wkładka test antyskatingu bez szwanku na 300Hz / +18dB ?



dziękuję

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Moje pytanie jest następujące: w celu ustawienia azymutu wkładki używamy test B5,słuchamy najpierw w stereo[słychać dzwięk] a aby się przekonać,że wkładka ma dobry

azymut należy przełączyć wzmacniacz na tryb mono [dźwięk zanika].Sęk w tym,że moja yamaha nie ma takiego trybu.I teraz właściwe pytanie jest jakiś trik aby uzyskać te mono?



Drugie pytanie : czy komuś przechodzi poprawnie wkładka test antyskatingu bez szwanku na 300Hz / +18dB ?



Ad. 1.

Musisz sobie zbudować prosty sumator sygnału gdyż do celów tego testu proste połączenie kabelków nie wystarczy. Wyjaśnienie i przykład układu (ekstremalnie prostego) znajdziesz tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ad. 2:

Żadna wkładka jaką sprawdzałem w swoim systemie nie przeszła tego testu. Najlepiej wypadła wkładka Bluenote Baldinotti - minimalne zakłócenia były obecne - nie udało mi się ich zlikwodować zmieniając ustawienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemek696]

Dzięki Karbid !



U mnie budżetowa grado black przechodzi bez szwanku +12dB, +14dB "prawie" bez zakłóceń.O +16dB oraz +18dB mogę zapomnieć...

Czyli nawet mam się cieszyć z tych +14dB ?



Dla zainteresowanych podaję link do opisu testów zawartych na płycie HI-FI Analogue Test:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





pozdrawiam

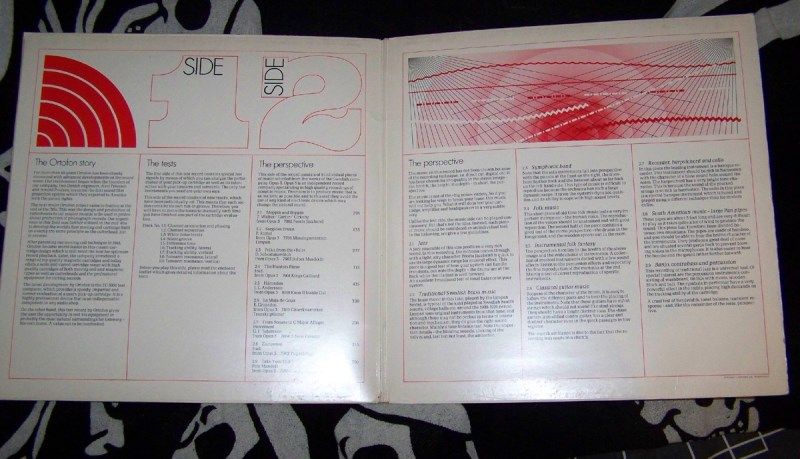

Moją kolejną płytą testową jest Ortofon Pick Up Test Record.Zdaje się,że ta płyta została wydana w latach 80-tych.Zawiera tylko 9 testów ale z tych podstawowych.

Channel Orientation,Channel Separation,White noise,Silent Groove,Diffrence Tone,Tracking ability[vertical,lateral],Tonearm resonance[vertical,lateral].

Druga strona to 9 przykładowych utworów pokazujące nam czy nasz system jest w stanie poprawnie zagrać dany utwór.

Fajna rzecz,każdy utwór jest dokładnie opisany i na co należy zwrócić uwagę i co powinniśmy usłyszeć[instrumenty,balans,przestrzeń itd].

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[paweljazz]

Dzięki Karbid !



U mnie budżetowa grado black przechodzi bez szwanku +12dB, +14dB "prawie" bez zakłóceń.O +16dB oraz +18dB mogę zapomnieć...

Czyli nawet mam się cieszyć z tych +14dB ?



Niestety tak jest niektóre raniona i wkładki powyżej jakiego tam poziomu nie wejdą, dlatego jedne ramiona i wkładki płacimy tysiące a za inne tylko setki złotych , zresztą gdzieś czytałem nie pamiętam gdzie że +18dB jest zarezerwowane dla naprawdę wyrafinowanego sprzętu i też nie zawsze, u mnie SME3009 III+ Shure V15 III nacisk 1g przechodzi 16db i to wszystko. Jest dobrze.

[vik]

To nie jest tylko test wkladki tylko test wkladka plus ramie. W moim starusienkim denonie DP30L mkII (direct drive) z ramieniem grafitowym wkladka AT440OC z igla OC i igla 150mlx gra wszystko z tej plyty bez najmniejszego zajaknienia. Podobnie Stanton 681eee mkII z igla o szlifie stereohedron przechodzi test. Innych moich wkladek nie testowalem.



Najtrudniej test znosza wkladki MC. Ogolnie mowiac potocznie sa sztywniejsze.



pozdrawiam,

[przemek696]

To nie jest tylko test wkladki tylko test wkladka plus ramie. W moim starusienkim denonie DP30L mkII (direct drive) z ramieniem grafitowym wkladka AT440OC z igla OC i igla 150mlx gra wszystko z tej plyty bez najmniejszego zajaknienia. Podobnie Stanton 681eee mkII z igla o szlifie stereohedron przechodzi test. Innych moich wkladek nie testowalem.



Najtrudniej test znosza wkladki MC. Ogolnie mowiac potocznie sa sztywniejsze.



pozdrawiam,



Dzięki Vik za odpowiedz.

Masz na myśli HI- FI News Analogue Test czy płytę Ortofona ?

Jak u mnie ledwo ledwo przechodzi +14dB a u Ciebie "wszystko gra" to widzę,że mnie czeka sporo zabawy :))

A może Vik to słabość mojej wkładki lub wkładki + ramię lub...?

pozdrawiam

[Gość miniabyr]

Dzięki Vik za odpowiedz.

Masz na myśli HI- FI News Analogue Test czy płytę Ortofona ?

Jak u mnie ledwo ledwo przechodzi +14dB a u Ciebie "wszystko gra" to widzę,że mnie czeka sporo zabawy :))

A może Vik to słabość mojej wkładki lub wkładki + ramię lub...?

pozdrawiam

Hej, mam również płytę testową hi fi news....bardzo przydatna.U mnie wygląda to tak, że jak ustawię maksymalną , dopuszczalna wartość vtf to przechodzę trzeci test.Mam 9' ramię acoustic solid wtb211(wygląda jak ortofon as212s lub jelco sa250st).poz miniabyr

[vik]

Mam plyte HiFi News. Ramie jest lekkie o malych oporach lozysk. Wkladka/igla AT ma dosc duza compliance czyli pasuje do ramienia, ktorego effective mass jest mala. Czestotliwosc rezonansowa w tym ramieniu okolo 10Hz. Czestotliwosc rezonansowa mozna zmienic dokladajac obciazenie na headshell jesli wkladka jest za lekka. Jesli za ciezka to ramie trzeba zmienic. Po prawidlowym ustawieniu igly w rowku wazne aby dokladnie ustawic anty-skating. Zaczynamy ustawianie od maxymalnego dopuszczalnego nacisku igly i stopniowo zmniejszamy az dadza sie slyszec zaklocenia. Zwiekszamy nacisk o 20% i ustawiamy optymalnie antyskating. Lepszy nieco wiekszy nacisk niz za maly.



Z mego doswiadczenia wynika, ze praktycznie rzecz biorac bardzo dobre wkladki MM maja wiecej zalet niz wiekszosc wkladek MC i kosztuja znacznie mniej. Dopiero takie rarytasy jak Extremehono Limited Edition pozwalaja polubic MC ale za $4000 z dobrym hakiem (top LE kosztuje $12000) a nie za $400 jak AT150mlx i na dodatek w odpowiednim ramieniu.



pozdrawiam,

[burz]

Czy dobrze rozumiem, że kalibracja przy użyciu płyty HI-FI News Analogue nie wymaga dodatkowych przyrządów pomiarowych, oscyloskopu itp. - jedynie własnego słuchu? Zależy mi na ustawieniu azymutu.

I druga sprawa, gdzie w PL można kupić tę płytę w sensownej cenie (może być używka)?

[christo1250]

Czy dobrze rozumiem, że kalibracja przy użyciu płyty HI-FI News Analogue nie wymaga dodatkowych przyrządów pomiarowych, oscyloskopu itp. - jedynie własnego słuchu? Zależy mi na ustawieniu azymutu.

I druga sprawa, gdzie w PL można kupić tę płytę w sensownej cenie (może być używka)?

Nową tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A używaną? W Polsce nie widziałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[elcancar]

A używaną? W Polsce nie widziałem.



Prawdopodobnie schodzą na bieżąco. Za dużo chętnych :))

[Gość miniabyr]

Płyta testowa jest bardzo przydatna .Ścieżki do ustawiania antyscatingu są niezastąpione.Mi 4 test antyscatingu przeszła wkładka dynawector XX2. Bardzo mile byłem tym faktem zaskoczony. Z mojej obserwacji wynika ,że jeżeli wkładka przechodzi prawidłowo tylko np.2 testy to warto ją dociązyć na headshelu kilka gram i przejść test jeszcze raz. Ręczę,że zniekształcenia będą mniejsze Na drugiej stronie jest test rezonansu wkładki /ramie Choć przydatny , to może nie dać jasnej odpowiedzi , jaki jest rezonans bo wkładka zaczyna "wibrować" już na15 Hz i wygasać na 9Hz i gdzieś między tymi wartościami leży rezonans naszej wkładki z ramieniem. .Co do azymuty,to niestety takie ustawianie to jest bardzo niedokładne ,lub wręcz niemozliwe . Tu niestety trzeba podeprzeć się czymś bardziej dokładnym.Oczywiście chodzi o testy wykonywane na płycie HIFI News

[maciek1]

Coś takiego za grosze nabyłem (na wszelki wypadek:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Miał ktoś coś takiego? Mógłbym prosić o jakies opnie, rady jak z tego sensownie korzystać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemek696]

Coś takiego za grosze nabyłem (na wszelki wypadek:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Miał ktoś coś takiego? Mógłbym prosić o jakies opnie, rady jak z tego sensownie korzystać?

Mam tylko angielskie wydania płyt testowych, pozostaje Tobie tylko przeszukać google oraz google tłumacz, może coś jest na youtube ?

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[geelo07]

+16dB przechodzi mój Bernard z wkładką i igłą MF100 przy minimalnym dociążeniu (np. jak położę mały kondensatorek na headshellu, to znikają minimalnie słyszalne zakłócenia; w tym układzie w teście +18dB poziom "brzęczenia" znacznie spada)

[Dominic2509]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzysztof_Lodz]

Witam wszystkich!



Czy od czasu ostatnich dyskusji na temat winylowych płyt testowych się coś zmieniło? Czy wyszły jakieś nowe płyty?

Czy chciałby ktoś dodać swoje rekomendacje na temat płyt testowych?

[jozwa maryn]

Płyty testowe to trochę szerszy temat. Płyty używane do kalibracji to jedno, a drugie to płyty z muzyką, których używamy przy ocenianiu sprzętu analogowego. U mnie faworytem od jakiegoś czasu jest dwupłytowy album 45 rpm, na ciężkim winylu, koncertowe nagranie "Hope" (Hugh Masekela). Szukałem dobrego nagrania jego utworu "Stimela" i tak trafiłem na to wydanie.

[Krzysztof_Lodz]

Płyty testowe to trochę szerszy temat. Płyty używane do kalibracji to jedno, a drugie to płyty z muzyką, których używamy przy ocenianiu sprzętu analogowego. U mnie faworytem od jakiegoś czasu jest dwupłytowy album 45 rpm, na ciężkim winylu, koncertowe nagranie "Hope" (Hugh Masekela). Szukałem dobrego nagrania jego utworu "Stimela" i tak trafiłem na to wydanie.



Dobrze piszesz, jozwa maryn.

Chyba napisałem niezbyt precyzyjnie, chodziło mi o płyty do kalibracji z jak najszerszym zakresem różnych rodzajów ścieżek. Tak by można było m.in. sprawdzić ustawienia gramofonu a także obejrzeć sobie sygnał na oscyloskopie i analizatorze widma czy też zrobić inne pomiary.



Czy w temacie takich płyt pojawiło się na rynku coś ciekawego, czy też są nadal jakieś konkretne niezawodne "klasyki" ?

[christo1250]

czy też są nadal jakieś konkretne niezawodne "klasyki" ?

Dziś się kończy:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[geelo07]

pytanie w sprawie płyty wymienionej w tytule (posiadam takową):



1) band3(A) - channel balance (-20dB pink noise L+R)

przy odsłuchu tego fragmentu ustawiam na wskaźniku LED poziomu sygnału w magnetofonie -20dB

2) band6(A) - bias setting (300Hz tone L+R at +12dB)

przy odsłuchu tego fragmentu na wskaźniku magnetofonu mam 0dB

3) band7 - ... +14dB, na wskaźniku +2dB, dla +16 jest +4dB i ostatni ("morderca wkładki" +18dB) jest +6dB



więc te poziomy wytłoczone na płycie testowej to w końcu jaką wartość mają w dB?

(nie chce mi się wierzyć , że ma tutaj jakiś wpływ rodzaj dźwięku testowego, że najpierw jest szum, a później tony; 12dB to za duża różnica)



dodam, że przy odsłuchiwaniu płyt wskaźnik LED dochodzi przy tym ustawieniu max do 0dB
