Pytanie do konstruktorów wzmacniaczy.

[Gość maciejk]

Witam,

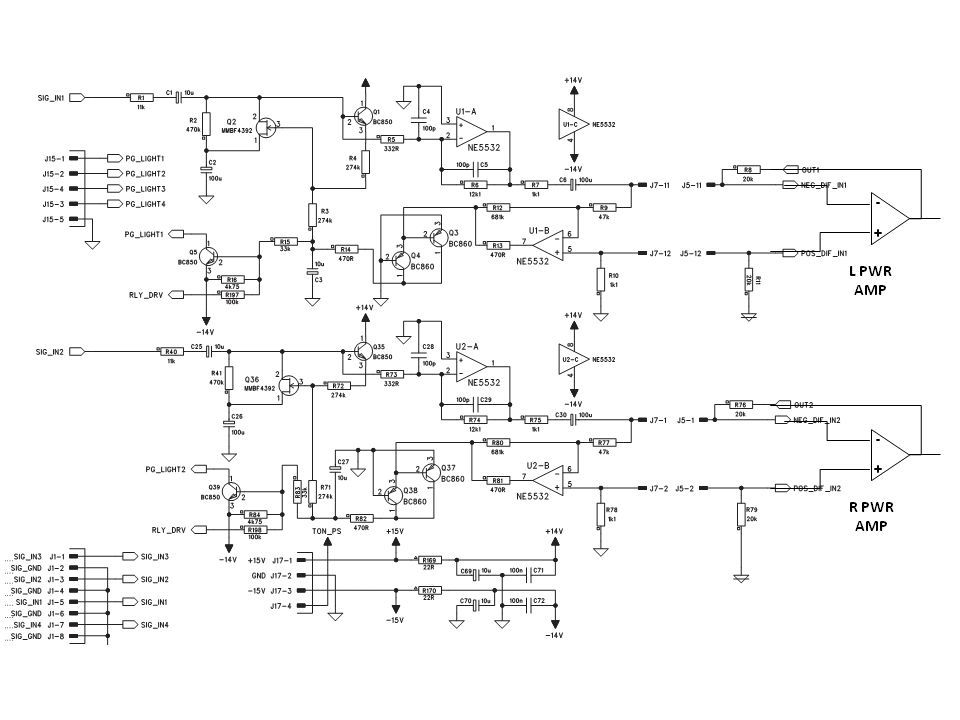

Mam pytanie do osób znających się na konstrukcjach wzmacniaczy audio. Otóż chciałbym zmostkować 2 kanały wzmacniacza mocy, którego schemat załączam. Nie za bardzo potrafię poradzić sobie z konstrukcją zbalansowaną. Moim zdaniem odpowiednie połączenia trzeba wykonać przed samym stopniem wzmacniacza końcowego (złącza J7 i J5). Proszę o pomoc.

[pawlik7294]

zamiast mostkować przedwzmacniacz zajmij się samymi końcówkami mocy (nie wszystkie wzmacniacze da się zmostkować)

[Gość maciejk]

zamiast mostkować przedwzmacniacz zajmij się samymi końcówkami mocy (nie wszystkie wzmacniacze da się zmostkować)



Wklejony fragment to właśnie końcówka mocy. Wyjście z tego stopnia steruje bezpośrednio różnicowymi wzmacniaczami w "prawdziwej" symetrycznej końcówce. Nie wiem dlaczego producent, McIntosh, tak zrobił, ale faktem jest, że końcówka ma wejście niesymetryczne, po czym symetryzuje sygnał do sterowania symetrycznym stopniem końcowym.

[Gość maciejk]

Po pierwsze schemat jest niekompletny, po drugie gdzie jest ta symetryzacja, po trzecie co rozumiesz przez symetryczny stopień końcowy?

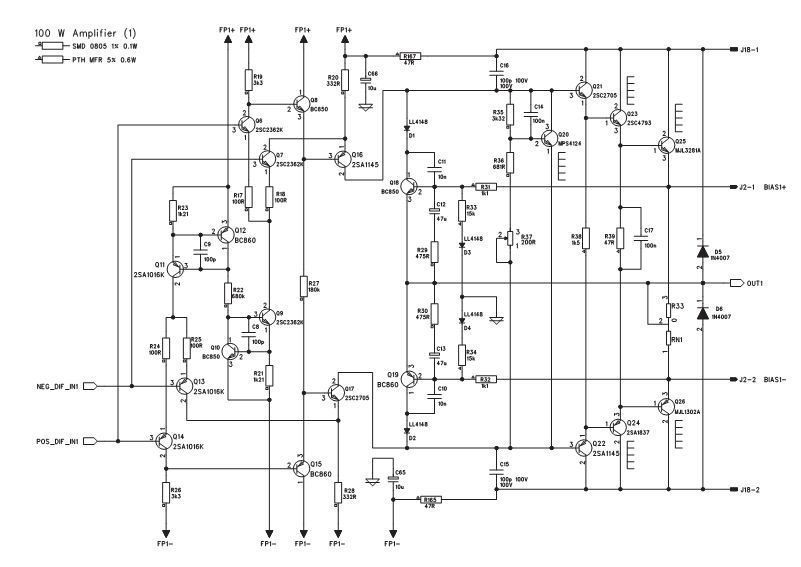

Może się źle wyraziłem, nie stopień końcowy, a "wzmacniacz właściwy". Symetryzacja to układ wklejony powyżej (na wzm. operacyjnych), z wejścia niesymetrycznego, robi sygnał symetryczny na dalszy stopień symetryczny (wejścia + i -) plus załatwia FB. Schemat następnego stopnia załączam poniżej.
