Edward

Projekt VolcanO

Recommended Posts

Tak jak wspomniał Kubedes, obecnie wyprodukwana wersja płytek kontrolera (nazwana przez nas "beta") funkcjonalnie jest w pełni sprawna. Płytka zasilacza posiada drobny błąd w opisie, na który naklejam stosowną naklejkę korygującą), zaś płytka selektora jest ostateczna i nie ma żadnego błędu. Płytki "beta" oraz płytki docelowe będą obsługiwane przez ten sam software.



Płytki "beta" nie nadają się do budowy systemu wielokanałowego.

Share this post


Link to post
Share on other sites

Tak jak wspomniał Kubedes, obecnie wyprodukwana wersja płytek kontrolera (nazwana przez nas "beta") funkcjonalnie jest w pełni sprawna. Płytka zasilacza posiada drobny błąd w opisie, na który naklejam stosowną naklejkę korygującą), zaś płytka selektora jest ostateczna i nie ma żadnego błędu. Płytki "beta" oraz płytki docelowe będą obsługiwane przez ten sam software.



Edward, jeśli projekt płytki kontrolera nie jest jeszcze zamknięty na amen sugerowałbym zmianę złącza PROGRAMMER na standardowe KANDA. Widzę że sygnały trafiają na odpowiednie piny, ale samo złącze już nie pasuje.

Share this post


Link to post
Share on other sites

gaballus,

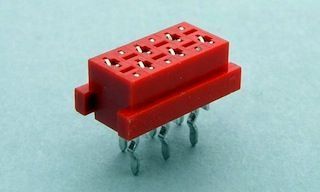

podłączenie programatora odbywa się za pomocą standardowej taśmy o rastrze 1,27 mm, która pasuje zarówno do czarnych gniazd IDC (starego typu), jak i do używanych tutaj czerwonych. Jak słusznie zauważyłeś piny są zgodne z powszechnie unanym standardem. Wystarczy więc na posiadanej tasiemce zacisnąć czerwoną wtyczkę (która jest w kicie) i można programować. Wtyczka jest przelotowa. Można też za grosze w dwie minuty zrobić tasiemkę, która na jednym końcu ma standardowe czarne gniazdo, a na drugim czerwone.

post-12280-090922100 1302199726_thumb.jpg

post-12280-099472900 1302199733_thumb.jpg

Share this post


Link to post
Share on other sites

Zmontowany i uruchomiony egzemplarz prezentuje się jak niżej. Świeci, klika i nóżkami fika!



Teraz czas na docelowy wyświetlacz, gniazda i obudowę ;)




Share this post


Link to post
Share on other sites

gaballus,

podłączenie programatora odbywa się za pomocą standardowej taśmy o rastrze 1,27 mm, która pasuje zarówno do czarnych gniazd IDC (starego typu), jak i do używanych tutaj czerwonych. Jak słusznie zauważyłeś piny są zgodne z powszechnie unanym standardem. Wystarczy więc na posiadanej tasiemce zacisnąć czerwoną wtyczkę (która jest w kicie) i można programować. Wtyczka jest przelotowa. Można też za grosze w dwie minuty zrobić tasiemkę, która na jednym końcu ma standardowe czarne gniazdo, a na drugim czerwone.

Gdzie kupujecie te gniazda/wtyczki IDC?

Share this post


Link to post
Share on other sites

No fajnie... A te czerwone, to skąd się bierze i jak się nazywają?


Lust is my sister, my muse and my whore

I stand on the mountain, and pray for the war

Share this post


Link to post
Share on other sites

Ja też wstępnie byłbym zainteresowany tym preampem. Bardzo mi się podoba, że konstrukcja jest przemyślana od początku do końca, naprawdę wszystko jest zrobione sensownie. No i do tego to jest to czego szukam :)

Niestety tak jak koledzy wyżej, jeszcze nie wiem jak będzie z pieniędzmi, ale do maja powinienem uzbierać tyle ile potrzeba na odpowiednią wersję.

Jeszcze raz gratuluję!

Share this post


Link to post
Share on other sites

VolcanO działa i jest w pełni funkcjonalne ;)



W wersji kompaktowej, z płytką selektora pod płytką kontrolera, zajmuje tyle co nic. Ścianka tylna ma 15 x 7cm, głębokość razem z frontem i dość długimi gniazdami wyniesie jakieś 28 cm.






Wyświetlacz wielkości małego telewizora, ale chyba wciąż nie docelowy. Ot, niezdecydowanie... ;)






Na tylnej ściance spokojnie zmieści się jeszcze gniazdo programatora.






Dla zainteresowanych większe fotki TUTAJ.

Edited by Teo

Share this post


Link to post
Share on other sites

Myślę o wstawieniu wzmacniacza słuchawkowego do obudowy VolcanO [jest przecież regulacja głośności i wyświetlacz]. Selektor wyjść podawałby sygnał na zewnętrzny wzmacniacz lub wewnętrzny wzmacniacz słuchawkowy.

Włączanie końcówki mocy preampem to dobry pomysł.

Share this post


Link to post
Share on other sites

Brawa dla Teo!

Nie wyprowadzaj gniazda programatora na zewnątrz, to nie ma sensu. Wymiana oprogramowania to stosunkowo rzadka czynność, do tego celu można spokojnie zdjąć obudowę. Poza tym te czerwone gniazda wybitnie nie będą chętne do wmontowania w jakąkolwiek ściankę. One zdecydowanie są przeznaczone do płytek.

Share this post


Link to post
Share on other sites

Wygląda na to, że sobie to zamówię ale już raczej w następnej turze.



Tylko jeszcze zastanawiam się, jak to jest, czy technicznie jest możliwe aby wmontować tam jeszcze moduły: wzmacniacz słuchawkowy i preamp do gramofonu i czy ma to sens?



A co włączania końcówki mocy to chyba możliwym i praktycznym rozwiązaniem byłoby zamontowanie detektora sygnału automatycznie ją włączającego, zwłaszcza gdy końcówka będzie diy.

Edited by mati00724

Share this post


Link to post
Share on other sites
Nie wyprowadzaj gniazda programatora na zewnątrz, to nie ma sensu.

To ma sens, chociażby po to by nie zdejmować obudowy. Nie myślę o montowaniu w obudowie czerwonego gniazda (to rzeczywiście byłby pomysł od czapki), tylko np. RS232. Ma 9 pinów, programator wykorzystuje mniej (sześć?), wystarczy tylko zapewnić odpowiednią przejściówkę do programatora.



Najlepszym rozwiązaniem byłoby oczywiście gniazdo zaciskane na taśmie, przeznaczone do montażu w obudowie. Standard dowolny. Czy ktoś takie zna?



EDIT: Są takie gniazda. Wystarczy wpisać w googla "gniazdo zaciskane na taśmę" ;)




Edited by Teo

Share this post


Link to post
Share on other sites

albo programator do środka, a na ściankę USB ;-)

To jest dopiero bez sensu ;P



Programator mam jeden, a urządzenia które nim obsługuję coś ze trzy.



Płytka do czwartego już leży ;)

Share this post


Link to post
Share on other sites

Jestem za wrzuceniem sluchawkowca do środka. Będzie piękny zestaw: DAC, pre i aktywne kolunny :)

Elegancko (obudowy z modushop) i minimalistycznie.


Lust is my sister, my muse and my whore

I stand on the mountain, and pray for the war

Share this post


Link to post
Share on other sites

Jeśli USB na zewnątrz, to może do środka wstawić DAC PCM2707? Też z Texasa. Może procesor odczyta tytuły utworów? Ew. jakiś inny scalak do komunikacji z komputerem.

Share this post


Link to post
Share on other sites
Jeśli USB na zewnątrz, to może do środka wstawić DAC PCM2707? Też z Texasa.

Wszystko można, tylko po co?



Przedwzmacniacz można połączyć z wieloma rzeczami: z DAC, z przedwzmacniaczem gramofonowym, z selektorem wejść cyfrowych, ze wzmacniaczem słuchawkowym, wzmacniaczem mocy, a jak ktoś szuka boomboksa to i z kolumnami, do pełni szczęścia. Możliwych rozszerzeń jest mniej-więcej tyle, ilu użytkowników. Ino jaki jest sens upychania wszystkiego w jednym opakowaniu?



USB rozważane było w kontekście umieszczenia w obudowie programatora do Atmegi, niezbędnego do uaktualnień oprogramowania. To był żart.

Share this post


Link to post
Share on other sites

Uważam, że cokolwiek poza wzmakiem słuchawkowym (w końcu to "klasyczna" funkcja preampów), to przegięcie.

Z resztą, co kto sobie wsadza w obudowę, to jego sprawa ;)

Ja postanowiłem DAC'a mieć osobno. Może i wzmaka słuchawkowego warto by odizolować?


Lust is my sister, my muse and my whore

I stand on the mountain, and pray for the war

Share this post


Link to post
Share on other sites

Oczywiście że można zrobić wszystko osobno i mnożyć pudełka na ołtarzyku. Myślę tylko o dodaniu kilku modułów, które nie będą przeszkadzały a trochę zwiększą funkcjonalność. Nawet nie narzucam jaki ma być wzmacniacz słuchawkowy, bo każdy ma jakieś własne preferencje. U mnie widziałbym też Texasa może nawet z osobnym zasilaniem. I widzę to wszystko w jednej obudowie z pilotem jako uniwersalny zestaw. Takie jest moje zdanie.

Ogólnie projekt jest bardzo fajny i zamierzam go zbudować. Prosiłbym tylko o kilka słów z wrażeń z odsłuchów. Jak brzmi, z czym był podłączany [źródło, wzmacniacz], itp.

Share this post


Link to post
Share on other sites

Mam podobna opinie co rs2512,

Kilka dodatkowych funkcji z cala pewnoscia dodaloby usability zacnemu projektowi



Pozdrawiam

Share this post


Link to post
Share on other sites

No ale DACa to można często zmieniać itp., mogą się zmieniać potrzeby, a dobrze skonstruowany preamp nie będzie wymagał wymiany ale wbudowany wzmak słuchawkowy to wdg. mnie optymalny i dobry pomysł.

Share this post


Link to post
Share on other sites

Wzmak tak, ale jako osobny moduł. na pewno nie zintegrowany z płytką. Bo ja np. chcę klon Lehmanna, kto inny SOHĘ, a jeszcze ktoś będzie chciał SET, a tacy, ktorzy by chcieli na 1-2 opampach za 2.5PLN, też by się pewnie znaleźli.

Po to z resztą optowałem za selektorem wyjść:

1x RCA dla słuchawkowca

1x RCA dla końcówki

1x XLR dla takich np. APS Aeon (albo zbalansowanej końcówki)



Osobną sprawą pozostaje np.regulacja głośności dla każdego wyjścia osobno. (podejrzewam, ze może być problematyczna)


Lust is my sister, my muse and my whore

I stand on the mountain, and pray for the war

Share this post


Link to post
Share on other sites

Osobną sprawą pozostaje np.regulacja głośności dla każdego wyjścia osobno. (podejrzewam, ze może być problematyczna)

To jest oczywiście do zrobienia. W przypadku wykorzystania selektora jako przełącznika wyjść należałoby dopisać kawałek programu, który by pamiętał oddzielnie głośności dla każdego wyjścia. Ale nie bardzo rozumiem czemu miałoby to służyć.
