Chyba nie o to chodziło pytającemu.

Ja pytanie zrozumiałem jako uP zasilane z 3.3V PGA zasilany z 5V komunikacja SPI na poziomach CMOS3.3V.



Takie połączenie będzie pracować poprawnie (wymagany poziom Vih to 2V)



JarekC



Dzięki JarekC ,za info :) , pytam ponieważ do sterowania chcę Xmega a dokładnie Xplained atmela ,procek bedzie miał sporo do roboty a AVR by temu nie podołał w projekcie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Witam,



W załączeniu wersja z przyciemnianiem OLEDa, funkcjonalność analogiczna do włączania i wyłączania podświetlenia LCD.

Aby przyciemnianie działało należy w SETUP ustawić typ wyświetlacza OLED.



Dalsze prace z Volcano może w przyszłym tygodniu, teraz muszę wrócić do swoich projektów.



Pozdrawiam

JarekC



Coraz doskonalszy soft, wszystko działa jeszcze tylko dodanie obsługi przycisków :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Coraz doskonalszy soft, wszystko działa jeszcze tylko dodanie obsługi przycisków :-)



Chodzi ci o klawisze +- zamiast enkoderów?



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bomarek]

Chodzi ci o klawisze +- zamiast enkoderów?



JarekC



Teraz są klawisze: Mute i power On/Off.

Fajnie by było gdyby były jeszcze klawisze: Volume +/- i Selektor +/-

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Wgrałem software 1.07 i niestety wyświetlacz znów zaczął szwankować (LCD) czasem się włączy a czasem nie (tylko podświetlenie działa) to samo gdy się Volcano wyłączy i włączy z pilota - czasem tekst widać czasem tylko czarny ekran. Poprzedni software to 1.04



Nowy software wgrałem przy okazji podpinania płytki z przekaźnikami do włączania/wyłączania zasilania urządzeń w mojej integrze. Ma to działać następująco> Włączam wejście DAC i w tym momencie załącza mi się odpowiedni przekaźnik z płytki selektora oraz zasilanie dla DACa w integrze (płytka z przekaźnikami dla zasilanie), czyli dla odpowiedniego wejścia na płytce selektora załączał by się odpowiedni przekaźnik na płytce z przekaźnikami dla zasilania. Mój selektor zasilania wykonałem na płytce uniwersalnej, i aż do układu ULN2803A schemat wygląda tak jak oryginalny selektor dla Volcano. Kiedyś zapytałem o tę funkcjonalność i JarekC odpwoiedzieł, że powinna być ona realizowana przez przełączanie AUX. Płytce nadałem więc adres 110 (próbowałem także 011) i, jako że przekaźniki nie są jeszcze podpięte, mierzyłem voltomierzem stany na MCP23008 niestety mimo załączonego AUX 2, wszystkie stany wyjściach MCP są takie same a jedno z nich powinno mieć stan inny od pozostałych. Stwierdziłem że sprawdzę to jeszcze w inny sposób czy nadam płytce ten sam adres co płytce selektora wejść i też nic się nie działo zero różnorodności stanów wyjść MCP w selektorze zasilania. Czy do sterownika mogą być podpięte dwie płytki o tym samym adresie aby działały w identyczny sposób? Płytka selektora zasilania była sprawdzana z Arduino i tam zmiany stanów wyjść na MCP były zgodne z programem. Podpowiedzcie proszę co sprawdzić, co zmienić etc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Tak nieśmiało się przypomnę. Może ktoś z was ma jakieś pomysły aby mi pomóc z problemem z poprzedniego postu.

JarekC czy dwie płytki selektora o tym samym adresie podłączone do sterownika będą chodziły równolegle ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Witam,



Przed chwilą przetestowałem płytkę z ustawionym adresem 110 i działa poprawnie (test na wersji 1.07)

Tzn. przekaźniki załączają się zgodnie ze sterowaniem i wyświetlaniem MUX.



Nie może być w układzie dwóch płytek z tym samym adresem, standard I2C na zezwala taka sytuację.





Pozdrawiam

JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Dzięki, dla testów podłączę płytkę selektora pod Arduino i sprawdzę czy działa.



Najwygodniej było by aby ktoś mógł odsprzedać jedną płytkę oryginalnego selektora.

Z chęcią odkupię :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca 2016 przez SebeQ

[gqsoft]

W jakim stanie jest w tej chwili projekt - jaka jest procedura zamawiania kitów?

Volcano wydaje mi się bardzo sensowne, czy potwierdzicie dużą wartość przedwzmacniacza w stosunku do ceny i ewentualnych problemów z uruchomieniem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Ja z jakości jestem bardzo zadowolony, szczególnie z nowym softem od JarkaC.

Co do zakupu Volcano to chyba będzie trudno. Wygooglaj stronę projektu i postaraj się skontaktować z autorem projektu, może Ci się uda ruszyć temat. Jak by co to pisał bym się na dwie płytki selektora :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Mogę Ci odsprzedać swój, jest cały czas u Jarka.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[troojka]

Mam także do odstąpienia jeden z dwóch uruchomionych (w obudowie 1U Rack) preampów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ciechomir]

Ile?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[notoryczny]

Witam



Sorry za off...Pomoże ktoś znający się na rzeczy aby przyjrzeć się mojemu Volcano i naprawić ( jeszcze stary soft).

Jakby co to proszę o info na priv.



:))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[phoros]

Teraz są klawisze: Mute i power On/Off.

Fajnie by było gdyby były jeszcze klawisze: Volume +/- i Selektor +/-





Dołączam do pytania kolegi. Jest szansa na taką wersję softu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ciechomir]

Mam także do odstąpienia jeden z dwóch uruchomionych (w obudowie 1U Rack) preampów.



Ponawiam pytanie, jaka cena??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lupo]

Ponawiam pytanie, jaka cena??



Tu masz to ogłoszenie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

Chciałbym przede wszystkim zbadać zapotrzebowanie na płytki drukowane do selektora, które mogą zainteresować posiadaczy Volcano planujących rozbudowę swojego przedwzmacniacza.

Przy okazji, osoby zainteresowane kompletem płytek do Volcano mogą się wpisywać na drugą listę.



Wg oceny Edwarda, cena powinna być podobna jak w poprzednim zamówieniu, ale ilość potrzebnych płytek jednego rodzaju powinna wynieść 50, żeby zamówienie doszło do skutku.



Termin zapisów: do 15 maja do końca dnia.



Osoby potrzebujące samych płytek selektora:

1. gqsoft - 2 szt.

2.





Osoby potrzebujące kompletu płytek (kontrolera+ selektora+ zasilacza):

1.

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SebeQ]

Wg oceny Edwarda, cena powinna być podobna jak w poprzednim zamówieniu, ale ilość potrzebnych płytek jednego rodzaju powinna wynieść 50, żeby zamówienie doszło do skutku.



Termin zapisów: do 15 maja do końca dnia.



Osoby potrzebujące samych płytek selektora:

1. gqsoft - 2 szt.

2. SebeQ - 2szt.





Osoby potrzebujące kompletu płytek (kontrolera+ selektora+ zasilacza):

1.

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PAX]

Termin zapisów: do 15 maja do końca dnia.



Osoby potrzebujące samych płytek selektora:

1. gqsoft - 2 szt.

2. SebeQ - 2szt.





Osoby potrzebujące kompletu płytek (kontrolera+ selektora+ zasilacza):

1. PAX - 1 kpl.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[deuter]

Termin zapisów: do 15 maja do końca dnia.



Osoby potrzebujące samych płytek selektora:

1. gqsoft - 2 szt.

2. SebeQ - 2szt.

3. deuter - 1 szt.





Osoby potrzebujące kompletu płytek (kontrolera+ selektora+ zasilacza):

1. PAX - 1 kpl.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Maja 2016 przez deuter

[gqsoft]

Badanie zapotrzebowania na płytki wykazało (niestety) małe zainteresowanie tematem :-(



Pozostaje mi prosić o kontakt na PW posiadaczy niepotrzebnych płytek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Jeżeli liczyłeś na to że w klika dni znajdą się chętni na 50 płytek to jesteś wielkim optymistą :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

DIY jest niszowe, ale z drugiej strony rozbudowane Volcano może mieć kilka płytek selektora... :-/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Którą wersję pliku eeproma wgrywacie? Ja mam ee005.hex. Czy wersja ma wpływ na działanie softu?

Czy aby wejść w SETUP muszę mieć enkoder czy można też wejść z pilota?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Gdzie znajdę nowszy plik eeproma do softu JarekC ?

Może ktoś mi go podesłać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JarekC]

Ostatnia wersja wsadu do EEPROMu (domyślne parametry systemu) to EE104.hex.

Wsad dostępny tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ostatnia wersja wsadu do Flasha to F107.hex

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Do setup można wejść przy pomocy pilota.



JarekC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Dziękuję JarekC.



Flash mam. EEPROM musiałem przegapić w postach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gqsoft]

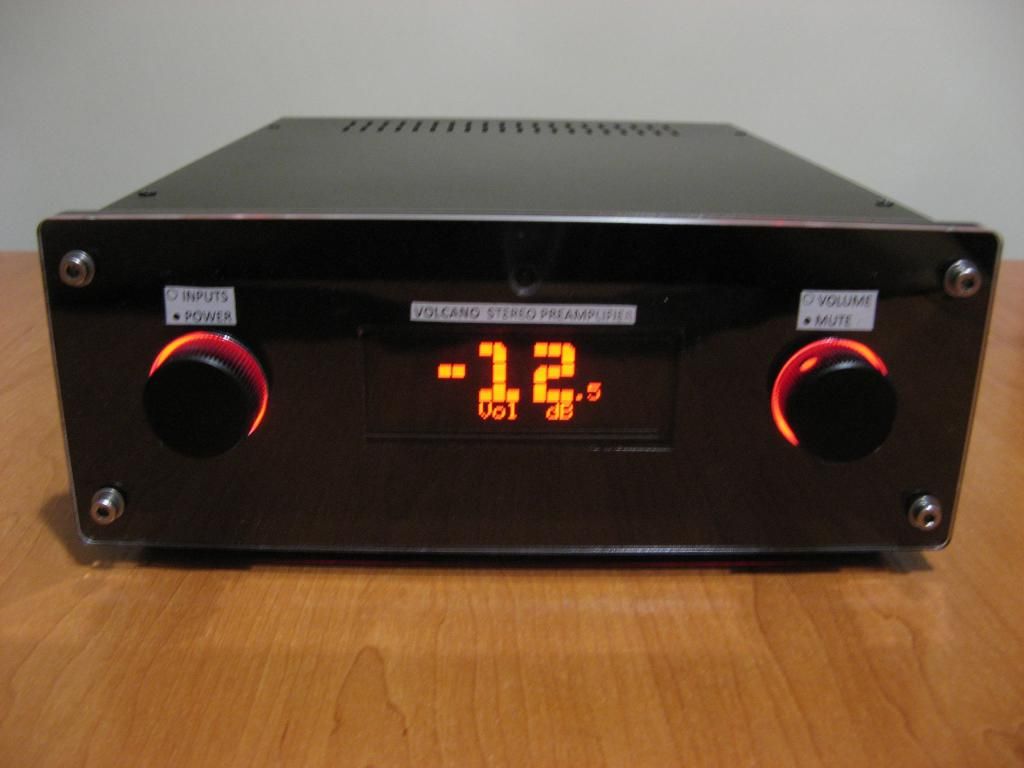

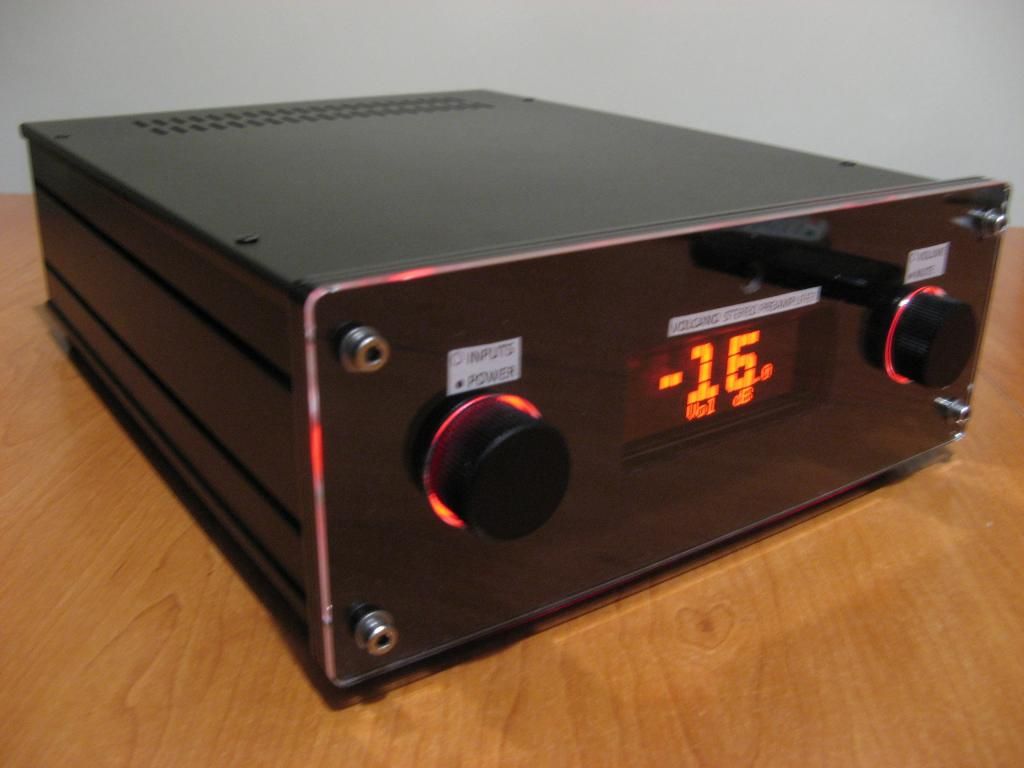

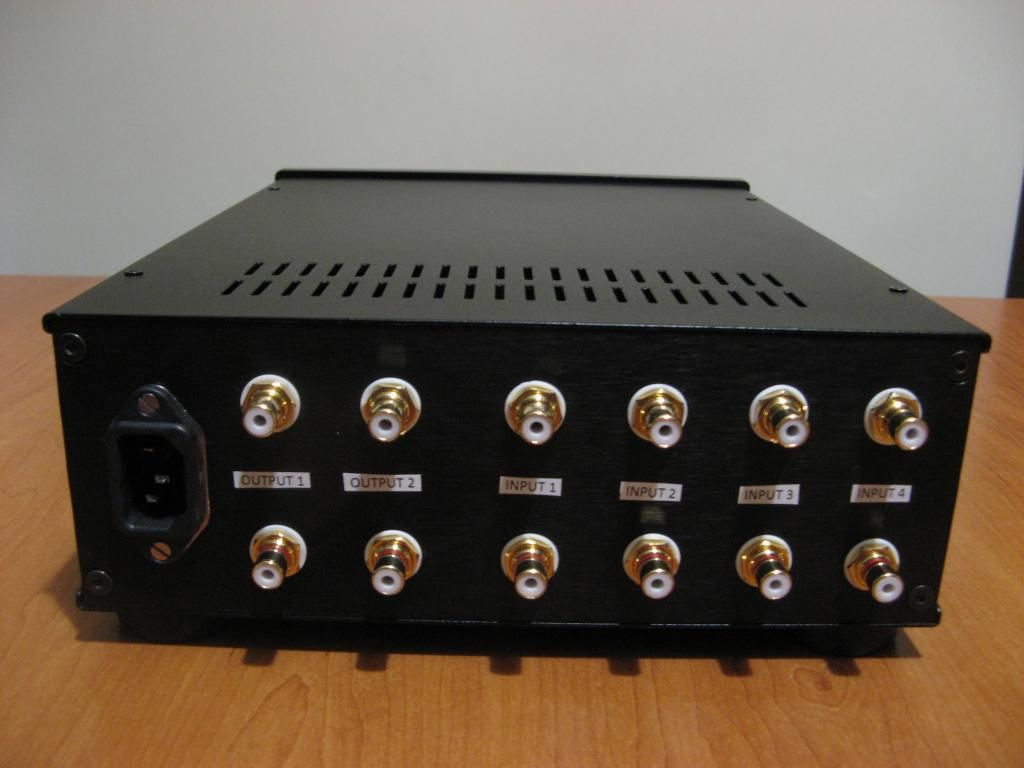

Pochwalę się gotowym Volcano :-)



Może za chwilę, jakiś problem z ładowaniem zdjęć...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 9 Sierpnia 2016 przez gqsoft

[gqsoft]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Urządzenie pracuje stabilnie, ale zastosowałem wszystkie polecane modyfikacje "antyzakłóceniowe":

- zamiana miejscami R3 i R29 na płytce sterownika,

- dodanie warystorów oraz gasików (0,1uF + 33R) na uzwojeniach pierwotnych obu transformatorów,

- dodanie filtra RC na zasilaniu odbiornika podczerwieni (4.7uF + 100R),

- dodanie filtra RC na zasilaniu wyswietlacza (10uF+0,1uF, LCD: 240R albo OLED: 24R),

- maksymalne skrócenie kabla do wyświetlacza,

- włączenie diody zabezpieczającej bezpośrednio na uzwojeniu przekaźników "Analog Power" i "Mute",

- połaczenie pina 10 obu układów ULN2803 do +5V,

- dołaczenie wspólnej masy elektrycznej do obudowy (oraz bolca uziemienia) poprzez 15nF || 10R - metoda na uniknięcie pętli masy,



Uwaga: Dołączenie ramki wyświetlacza LCD do obudowy powodowało gwałtowny wzrost czułosci LCD na zakłócenia przy włączaniu/wyłaczaniu trafa analogowego!!! Pozostawiłem tę ramke nie podłaczoną do niczego.



Oprogramowanie: JarkaC v1.08 (wersja testowa, ze zmianą obsługi impulsatora od selektora i zmianami wyświetlania głośności).



Podświetlenie gałki Power/Selector działa zawsze.

Podświetlenie gałki Volume/Mute pojawia się po właczeniu zasilania części analogowej.
