    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    Czy na pewno masz wybrany "Display type" = OLED?



    Jakie masz wartości dla parametrów:

    LCD backlight S off

    LCD backlight off



    Ustaw np 5 dla "LCD backlight S off" i wtedy w trybie Standby gdy wyświetlany jest zegar powinien się automatycznie przygasić po 5 sekundach?



    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano

    Mam "Display type" = OLED bo jak zostawiłem "Display type" = LCD po restarcie wyświetlały się "krzaki" - wracało do normy po wył. zasilania.



    "LCD backlight S off" mam ustawiony na 3 - niestety bez efektu.



    Jeśli chodzi o "LCD standby dimmer" to 0 ozn. że wyświetlacz nie świeci, 255 - świeci z pełną mocą.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano (edytowane)

    LCD backlight S off - 3

    LCD backlight off - 2



    Może coś źle podłączyłem:



    volcano OLED

    1 GND -> 1

    2 +5V -> 2

    3 -> NC

    4 RS -> 4

    5 RW -> 5

    6 E -> 6

    7 -> NC

    8 -> NC

    9 -> NC

    10 -> NC

    11 D4 -> 11

    12 D5 -> 12

    13 D6 -> 13

    14 D7 -> 14

    15 -> NC

    16 -> NC



    Połączenia zgodnie ze schematem, na płytce jest zgodnie z tym

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez miant
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    Gdybyś miał źle podłączonego OLEDa to nic by się nie wyświetlało.

    Wyłączenie przetwornicy odbywa się programowo tak jak wszystkie pozostałe funkcje wyświetlacza.

    Może w przypadku białego jest to jakoś inaczej zrobione, chociaż miałem u siebie OLEDy żółte, zielone czerwone i niebieskie i na wszystkich to działało.



    Dla pewności wsad do testu jasności OLEDa.

    Powinno się na zmianę co 2 sekundy wyświetlać:



    Z pełna jasnością:



    Full bright

    ..... LCD Test .....



    Przygaszone



    Dimmer

    ..... LCD Test .....



    Pozdrawiam

    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano

    Niestety, napis się zmienia, a wyświetlacz świeci cały czas tak samo.

    Mam wyświetlacz REC002004AWPP5N00000 Raystar, z tego co się orientuję kolega bomarek ma REC002004AYPP5N00000 (żółty) i u niego działa.

    Ciekawe czy ten typ tak ma, czy może coś nie tak z wyświetlaczem.

    Teraz przyjrzałem mu się z bliska i zauważyłem, że nie wszystkie piksele świecą jednakowo. Część jest troszkę ciemniejsza, ale od razu po włączeniu więc nie jest to raczej efekt przyciemniania.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    Jest jeszcze jedna możliwość ale wymaga ingerencji w wyświetlacz.

    Wyświetlacze te mają ustawiony na stałe kontrast przy pomocy rezystora, można go wylutować i na jego miejsce dać podkówkę do regulacji.



    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano

    W wyświetlaczu raczej nie będę grzebał, może go zareklamuję.



    A, jeszcze taki drobiazg RTC daylight savings mam ustawiony YES, ale godzina się nie zmieniła.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    Zerknąłem na kod ale wydaje się być poprawny.

    W wolnej chwili złożę układ uruchomieniowy i przetestuję.



    Pozdrawiam

    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    Zerknąłem na kod ale wydaje się być poprawny.

    W wolnej chwili złożę układ uruchomieniowy i przetestuję.



    Pozdrawiam

    JarekC



    Mam ten sam typ wyswietlacza 2x20 tylko żółty przyciemnianie działa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    To może być kwestia albo wyświetlaczy świecących na biało, chociaż raz miałem 1 sztukę OLED graficznego białego i chyba działał poprawnie.

    Poszedł do kogoś z forum więc nie mogę już tego potwierdzić



    Albo wyświetlaczy 4x20 które wg karty katalogowej mają dwa układy WS0010 i może wszystkie 4x20 tak się zachowują.



    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    JarekC



    Kupiłem od kolegi z forum VolcanO w którym jest ATMEGA64A-AU która się znacznie nagrzewała. W innym sterowniku mam ATMEGA64-16AU i ta jest zimna.



    Zakupionym sterowniku wymieniłem dławiki D2 i D3 na cewkowe bo były ferrytowe, na ferrytowych procesor rozgrzewał się do tego stopnia, że enkodery "wariowały".



    Po wymianie dławików i założeniu niewielkiego radiatora na procesor sterownik od kilku godzin pracuje poprawnie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano (edytowane)

    ATMEGA64 czy ATMEGA64A nie ma prawa być nawet ciepła przy tej częstotliwości taktowania.

    Moje przypuszczenia

    - uszkodzona ATMEGA

    - wzbudzanie się stabilizatora zasilającego uP

    - zwarty któryś z pinów uP



    Czy sprawdziłeś poziom napięcia +5VD?

    Czy stabilizator D9 tez się grzeje?

    Wylutuj na chwilę dławik D2 i w jego miejsce podłącz amperomierz i sprawdź pobór prądu.



    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez JarekC
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    Napięcie po stabilizatorze 5.06V, nie pomyślałem żeby sprawdzić czy stabilizator się nie wzbudza.

    Trzeba będzie wyciągnąć oscyloskop ale to dopiero w niedzielę.

    Po wymianie dławików procesor zrobił się chłodniejszy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    hessus Współtwórca

    hessus

    Opublikowano
    Opublikowano

    Witam,

    czy mógłbym prosić kolegów posiadających sprawnego i dzialającego Volcano o wymienienie typów wyświetlaczy które mają i nie sprawiają problemów? Najbardziej jestem zainteresowany OLED'ami ale nie tylko. Z góry dziękuję (będę chyba ostatnim który uruchomi Volcano ;))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    hessus Współtwórca

    hessus

    Opublikowano
    Opublikowano

    Czy ktoś z Was może używa wyświetlacza OLED LCD 4x20 WEH-2004-ARPP (np.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) z Volcano i może podzielić się informacją o stabilności / jakości takowego?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gqsoft Poszukiwacz

    gqsoft

    Opublikowano
    Opublikowano

    Czy ktoś z Was może używa wyświetlacza OLED LCD 4x20 WEH-2004-ARPP (np.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) z Volcano i może podzielić się informacją o stabilności / jakości takowego?



    To wygląda na mój wyświetlacz - sprawuje się bezproblemowo pod warunkami opisanymi 2 strony wcześniej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 miesiące temu...
    mone Poszukiwacz

    mone

    Opublikowano
    Opublikowano

    Czy autor projektu lub osoba która go posiada może mi powiedzieć czy zasilanie 24/7 części cyfrowej ma jakiś wpływ na układ?

    Napisałem program w bascom dla Siebie i widzę że SPI cały czas zasila CS w PGA. I nie wiem czy to ma jakieś znaczenie. Zasilanie Analogu jest załączane później.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Volumio -> ES9038Q2M -> TPA3255 -> Scan-Speak 18W/8545 + D2905/9900

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano

    Mam pytanko do kolegi JarkaC:

    Czy udało się coś podziałać z funkcją RTC daylight savings (przy przejściu na czas letni godzina się nie zmieniła) ?

    I przy okazji jeszcze jedno - czy dałoby radę zrobić przyciemnianie wyświetlacza jak jest u kolegi JAR1, tzn. pełna jasność -> przyciemniony -> wygaszony -> pełna jasność .....

    Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    Temat przyciemniania byl juz poruszany w wątku,u mnie dziala w opisany powyżej sposób.Mam wyświetlacz OLED kolor żółty,kupiony w TME.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JarekC Kompan

    JarekC

    Opublikowano
    Opublikowano

    AD1.

    Wersja 1.11 z poprawioną obsługą zmiany czasu letni/zimowy w załączeniu.



    AD2.

    Wg. mnie biały OLED który masz ma inną konstrukcję niż pozostałe kolory i nie działa na nim wyłączanie wew. przetwornicy DC-DC,

    co skutkuje brakiem możliwości przyciemniania.



    Pozdrawiam

    JarekC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano

    Zmieniłem wyświetlacz na żółty(DEP20401-Y DISPLAY ELEKTRONIK) i przyciemnianie działa, tzn. przygasa po 2 sek. (LCD backlight S off=2).

    Nie mogę tylko zrobić tego z pilota, mam przypisany klawisz do funkcji DIMMER Kod: EXT=NONE 46.

    Faktycznie tak jest jak pisze kol. boomarek, tzn. z pilota można całkowicie wygasić wyświetlacz jak poniżej?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

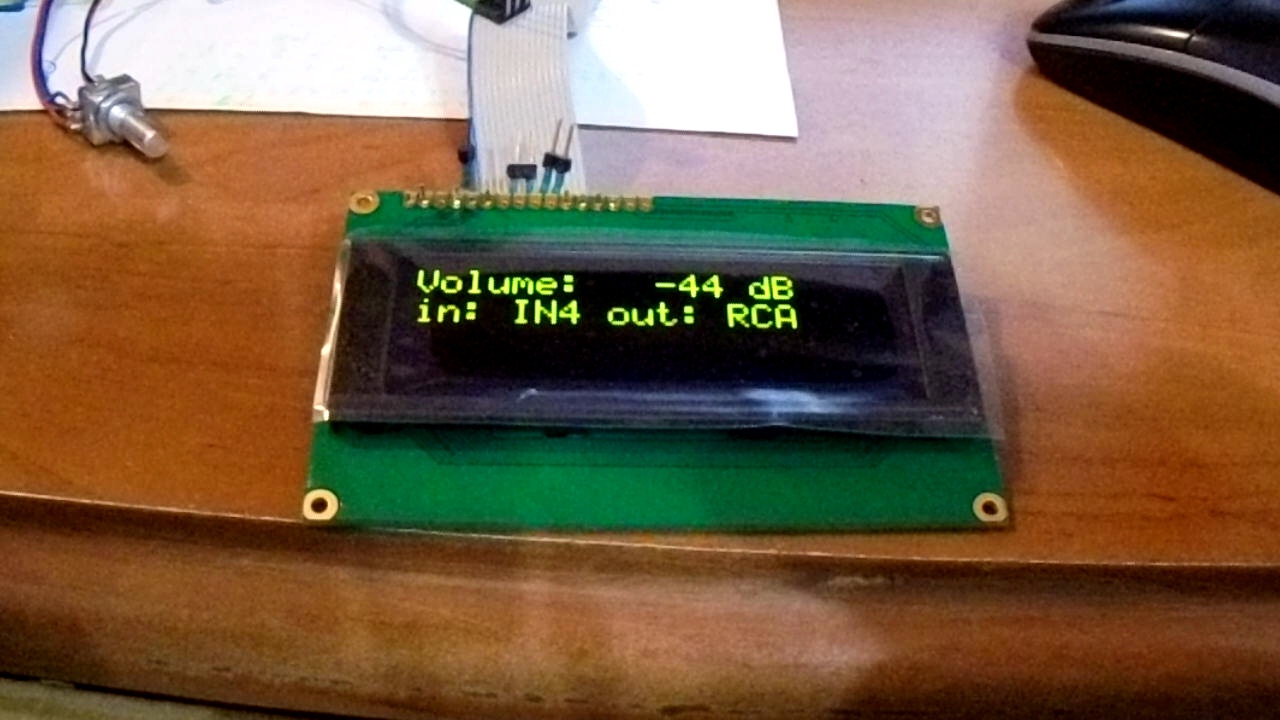

    pełna jasność


    przygaszony

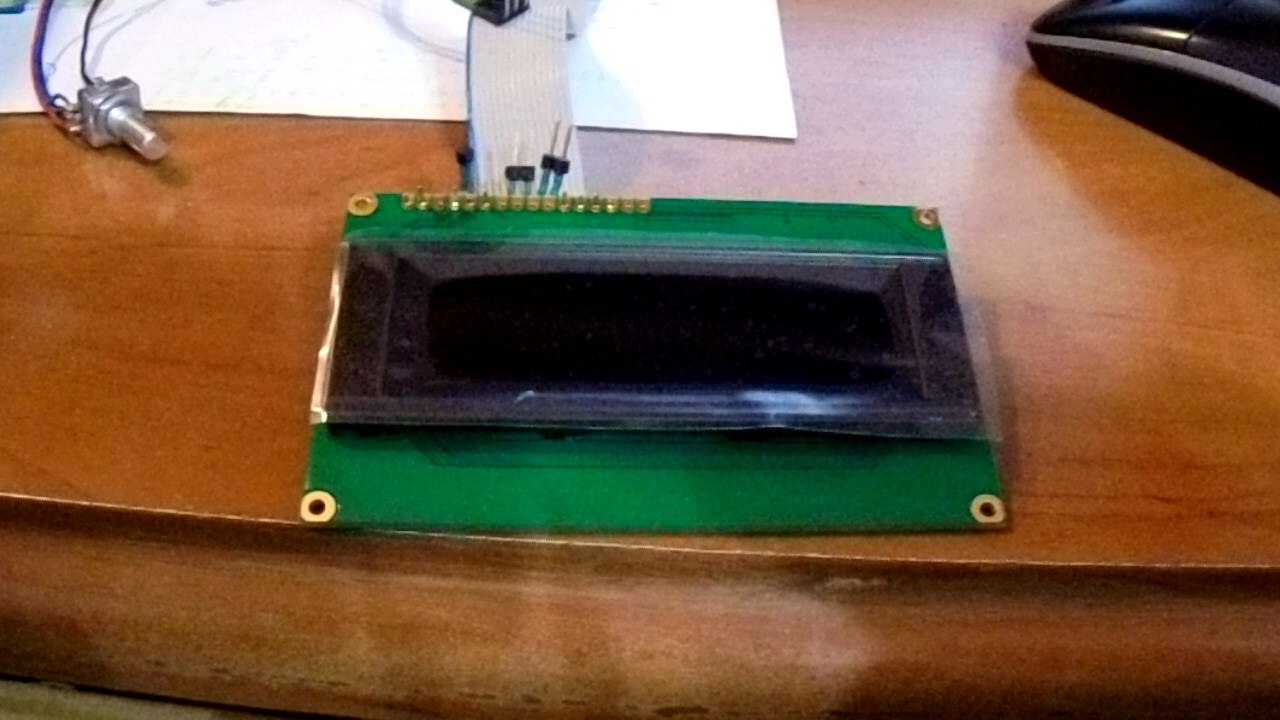

    wygaszony

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bomarek Entuzjasta

    bomarek

    Opublikowano
    Opublikowano

    Nie jestem pewien ale z pilota można tylko przyciemnić wyswietlacz, nie chce mi się tego sprawdzić bo wzmacniacz odłączony.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano

    Trzy posty wyżej pisałeś "u mnie dziala w opisany powyżej sposób". To w końcu jak jest, bo się trochę pogubiłem. ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    miant Poszukiwacz

    miant

    Opublikowano
    Opublikowano

    Zgadza się, rozjaśnić już nie można.

    W sumie chyba byłoby fajnie gdyby działało to w takiej pętli jak pisałem wyżej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    AMB

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    hessus Współtwórca

    hessus

    Opublikowano
    Opublikowano

    Witam,

    czy ktoś ma może ostatnie wersje dokumentacji Volcano które były dostępne na stronie www. Strona www od jakiegoś czasu nie jest aktywna :(. Dziękuję.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
