Edward

Projekt VolcanO

Recommended Posts

Witam,

czy ktoś ma może ostatnie wersje dokumentacji Volcano które były dostępne na stronie www. Strona www od jakiegoś czasu nie jest aktywna :(. Dziękuję.

Wysłałem na PW kilka plików. Chyba o to chodziło.

  • Like 1

Share this post


Link to post
Share on other sites

Wysłałem na PW kilka plików. Chyba o to chodziło.



dziękuję :)



swoją drogą nie uważacie że szkoda że tak zaawansowany projekt preampu nie doczekał się oficjalnej końcowej wersji sprzętowej z wszystkimi drobnymi poprawkami naniesionymi na pcb? Jest miliard projektów koncowek mocy, samych stopni przedwzmacniaczy, samych selektorów ale brak kompleksowych przedwzmacniaczy gdzie trzeba to wszystko spiąć do kupy i jeszcez obsługiwać wszystkie różnice w implementacjach np. wyświetlaczy.

Share this post


Link to post
Share on other sites

Szkoda.

Ale dzięki nowemu softowi masz dużo większą funkcjonalność. Resztę mozna sobie rzeźbić wg własnego upodobania i potrzeb.

Share this post


Link to post
Share on other sites

Cześć.

Udało mi się nabyć 3 płytki: selector v1.0-2010, power supply v1.2-2011, controller v1.2-2011. Jednak strona autora nie działa, a w sieci nigdzie nie widzę dokumentacji. Mógłby ktoś podesłać?



Z góry dziękuję :)

Share this post


Link to post
Share on other sites

Cześć.

Udało mi się nabyć 3 płytki: selector v1.0-2010, power supply v1.2-2011, controller v1.2-2011. Jednak strona autora nie działa, a w sieci nigdzie nie widzę dokumentacji. Mógłby ktoś podesłać?



Z góry dziękuję :)



Nie podałeś maila :(



Zatem ściągnij co potrzebujesz z mojego dysku - wszystko to materiały dostępne niegdyś publicznie:



https://drive.google.com/drive/folders/0B07419f7tJMzS0tjdG04aDBzR1U?usp=sharing

Edited by bc_leszcz
  • Like 1

Share this post


Link to post
Share on other sites

Cześć.

Udało mi się nabyć 3 płytki: selector v1.0-2010, power supply v1.2-2011, controller v1.2-2011. Jednak strona autora nie działa, a w sieci nigdzie nie widzę dokumentacji. Mógłby ktoś podesłać?



Z góry dziękuję :)



Hej, podaj mi swojego emaila na priv przeslę Ci jeszcez materialy ze starej strony. Nie podaje tutaj ani przez poczte audiostereo bo nie mam praw autorskich do materialu.

Share this post


Link to post
Share on other sites

Dzięki bc_leszcz :) Dane do pamięci eeprom nie muszą być w tej samej wersji co wsad do flash? Faktycznie szkoda że autor nie dociągnął do końca projektu i nie przygotował wersji ostatecznej z poprawkami- byłby to ciekawy i pewnie dość popularny projekt wśród diy.



Hessus podesłałem na pw maila, jeżeli masz coś innego niż to co kolega wyżej udostępnił- to z chęcią przygarnę :)

Share this post


Link to post
Share on other sites

Może ktoś sprawdzić schemat czy nie pomyliłem się potrzebuję pcb do enkoderów i wyświetlacza naniosłem sugerowane poprawki ale nie wiem czy wszystkie.

wyswietlacz.pdf

Share this post


Link to post
Share on other sites

C4, C5, C6 są niepotrzebne jeżeli będziesz korzystał z mojego oprogramowania.

Do enkodera EN2 daj takie same rezystory Pull-Up jak dla EN1.



JarekC

Share this post


Link to post
Share on other sites

Czy pierwsze uruchomienie volcano z softem Jarka ma jakąś specjalną metodę? wgrałem soft v1.10, eprom ee104 fusebity ustawiłem Low = 0xE4 High = 0xD1 Ext = 0xFF Przycisk Power podpięty z impulsatora pod PD.2. Po naciśnięciu przycisku stan pinu zmienia się na niski lecz na wyjściu z atmegi PD.6 ciągle jest 0V. Podpięte mam tak jak na zdjęciu. Muszę coś jeszcze podpiąć do uruchomienia przekaźnika czy atmega jest uszkodzona?



Share this post


Link to post
Share on other sites

Bez podłączonego wyświetlacza LCD/OLED nie będzie działać.

Program będzie czekał na gotowość wyświetlacza.



JarekC

Share this post


Link to post
Share on other sites

Ok dzięki działa poza pilotem użyłem odbiornika 38khz tu może być problem? czy jest jakaś kombinacja na użycie go? Jakich enkoderów używałeś w sensie ilości impulsów? bo moje 30 na selektor reagują bardzo szybko a do volume to trzeba się nakręcić.

Share this post


Link to post
Share on other sites

Czy pilot jest typu RC5?

Odbiornik 38kHz nie powinien być wielkim problemem.



Są różne typy, na jeden skok mogą dawać 1/2/4 zmiany w kodzie graya.

Wszystkie typy są obsługiwane tylko w ustawieniach wybrać odpowiedni typ enkodera.

Znasz dokładny typ,oznaczenia enkoderów?



Co do volume to ustaw sobie zakresy gdzie skok jest co 0.5dB, 1db i 2dB

Dla selektora jest dodatkowy parametr mówiący po ilu krokach nastąpi przestawienie wejścia.



JarekC

Share this post


Link to post
Share on other sites

Do ustawień można wejść za tylko za pomocą pilota? Pilot który chce użyć to Apple remote dokładnie taki https://www.apple.com/pl/shop/product/MM4T2ZM/A/pilot-apple-remote jak się nie mylę to standard NEC próbowałem jeszcze użyć od telewizora ale to nie mam pojęcie w jakim standardzie jest. Muszę załatwić jakiś uniwersalny.



Share this post


Link to post
Share on other sites

Apple wykorzystuje standard NEC ale w zmodyfikowany sposób.

Volcano aktualnie nie obsługuje pilotów Apple.



JarekC

Share this post


Link to post
Share on other sites

A będzie możliwość obsługi pilota Apple czy temat softu można uznać za zamkniety? mógłbym podesłać pilot i kompletne volcano

Share this post


Link to post
Share on other sites

Witam,

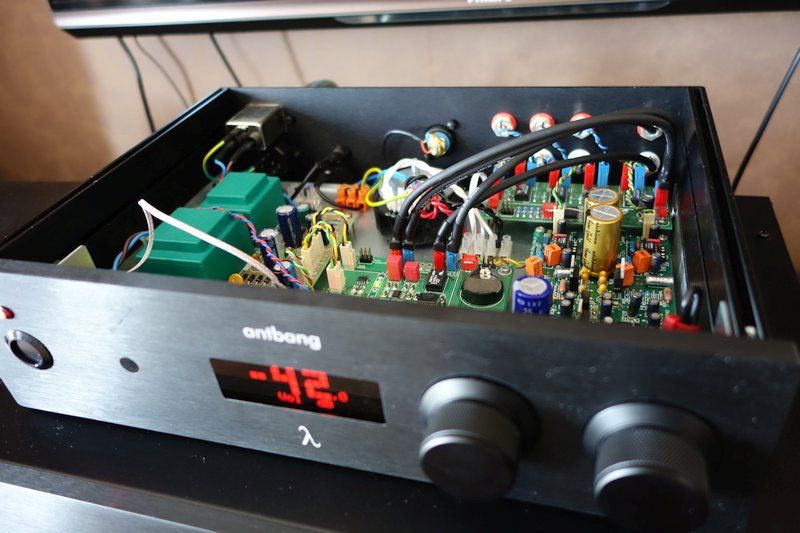

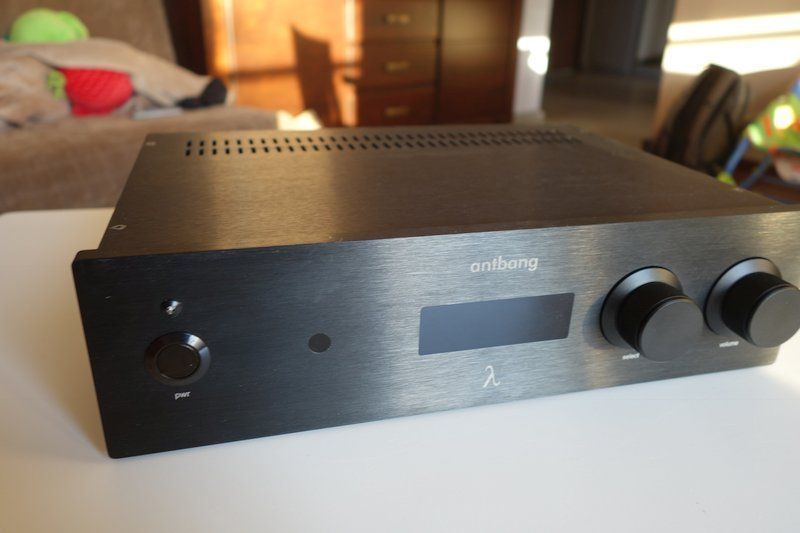

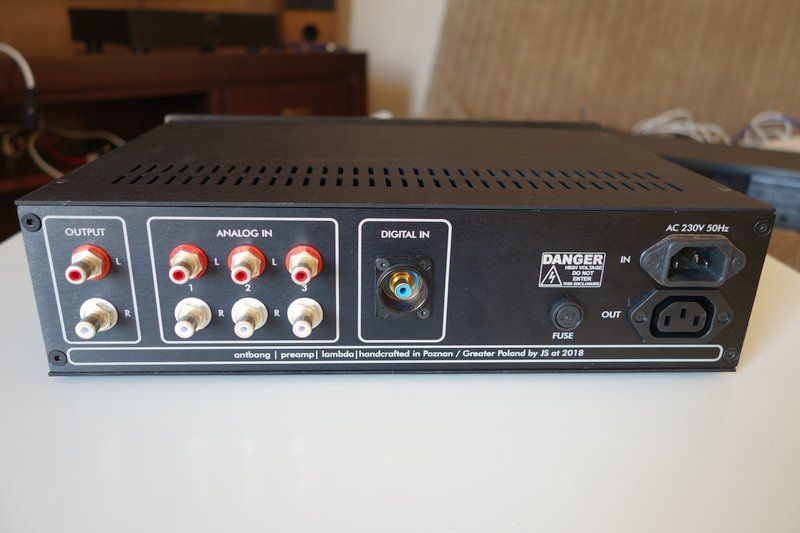

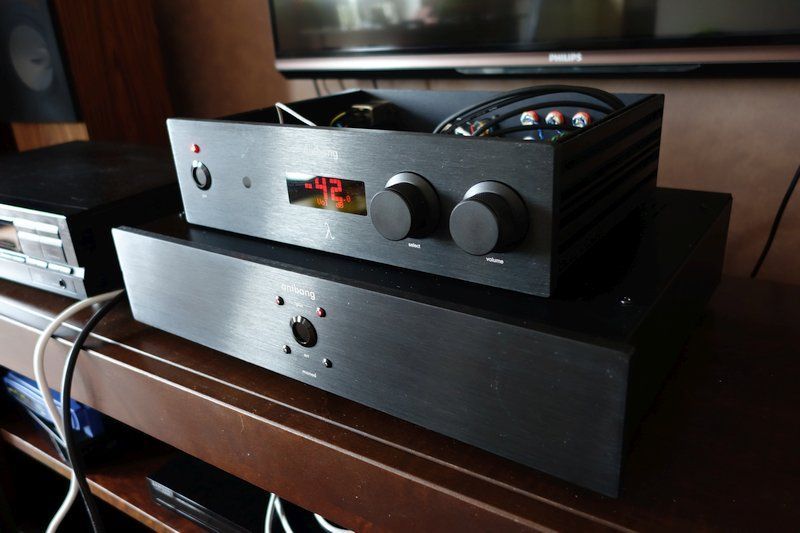

chciałem sie pochwalić odpaleniem Volcano. Po drodze puscilem 220V przez masę i zjarałem atmege + darlingtona. Niestety dioda gasikowa dolutowana do przekaznika analogowego napięcia dotkneła obudowy i masy. Takze jezeli ktos jeszcze nie zmontowal to polecam duzo uwagi / izolacji dookola tej diody korekcyjnej. Chcialem podziękować wszystkim za pomoc + JarkowiC za swietny soft + Edwardowi za swietny projekt. Poniżej sesja rozbierana. W obudowie jest jeszcze dac Tomka J (avt 5188) ktory jest świetny. Obudowa modushop.



post-16055-0-19905400-1526144878_thumb.jpgpost-16055-0-43065000-1526144884_thumb.jpgpost-16055-0-00655400-1526144889_thumb.jpgpost-16055-0-91898100-1526144892_thumb.jpgpost-16055-0-68726100-1526144897_thumb.jpgpost-16055-0-20780400-1526144902_thumb.jpg

  • Like 1

Share this post


Link to post
Share on other sites

Podpowie ktoś jak zmienić godzinę? volcano działa już z 3 miesiące a godzina nie pasuje. W telefonie ustawiłem pilot philipsa działa regulacja głośności, zamiana kanałów, on/off,  timer wyświetla się jeszcze Y, G, R chociaż nie mam pojęcia co to jest. Jest jakaś instrukcja tych wszystkich ustawień?

Share this post


Link to post
Share on other sites

Firmware oryginalny czy moja wersja?

Pozdrawiam
JarekC

Share this post


Link to post
Share on other sites
2 godziny temu, JarekC napisał:

Firmware oryginalny czy moja wersja?

Pozdrawiam
JarekC

Twoja wersja ale już znalazłem nie wiem jakim cudem nie widziałem tego postu. Mam problem z pilotem każde naciśnięcie  powoduje 3-krotne przełączenie. W ustawieniach można to jakoś zmienić? trochę grzebałem ale bez skutku, a nie chcę czegoś poprzestawiać. Pilot taki https://pl.aliexpress.com/item/Inteligentny-pilot-zdalnego-sterowania-do-telewizora-STB-DVD-DVB-TV-Box-HIFI-uniwersalny-kontroler-z-6/32837659553.html?spm=a2g0s.9042311.0.0.27425c0feewFjphttps://pl.aliexpress.com/item/Inteligentny-pilot-zdalnego-sterowania-do-telewizora-STB-DVD-DVB-TV-Box-HIFI-uniwersalny-kontroler-z-6/32837659553.html?spm=a2g0s.9042311.0.0.27425c0feewFjp

Share this post


Link to post
Share on other sites

3-krotne przełączenie czego?

Repetycja pilota powinna być tylko dla regulacji głośności, chyba że pilot nadaje w niestandardowy sposób przytrzymanie klawisza.





Share this post


Link to post
Share on other sites

Przełączanie wszystkiego, czyli wina pilota tak myślałem.

Share this post


Link to post
Share on other sites

Niekoniecznie jest to wina pilota. Sprawdź czy odbiornik IR jest podłączony zgodnie z notą katalogową. Ja miałem podobny problem. Nie pamiętam już dokładnie co rozwiązało problem (chyba dolutowanie kondensatora bezpośrednio na nogach odbiornika, ale głowy za to nie dam). W każdym bądź razie jak zaaplikowałem go zgodnie z notą problem zniknął.

Share this post


Link to post
Share on other sites

@JarekC

Nie udało mi się wysłać priv (przepełniona skrzynka?), więc zapytam tutaj, mam nadzieję, że znajdziesz chwilę, żeby odpisać.

Leżą u mnie w domu, w tej samej szufladzie w 90% polutowane Volcano i ten ekran: Futaba na204sd01ac
Jeśli dobrze rozumiem datasheet, to jest to standardowy zamiennik LCD i jedyne, czym się będzie różnić jego aplikacja, to większy prąd zasilania?
Bardzo mi zależy na wrzuceniu go do mojego Volcano.


futaba-NA204SD01AC.pdf

Share this post


Link to post
Share on other sites

Wg. załączonej dokumentacji wyświetlacz ma inny protokół transmisji (nie jest zgodny z HD44780).

Nie zadziała z Volcano.

JarekC

PS.
W nowej odsłonie forum chyba znowu zmniejszono pojemność darmowej skrzynki.
Nie mam czasu na kolejne czyszczenie skrzynki.




Share this post


Link to post
Share on other sites

JarekC proszę napisz do mnie na PW, bo masz chyba skrzynkę przepełnioną.

Share this post


Link to post
Share on other sites
4 godziny temu, panterka napisał:

JarekC proszę napisz do mnie na PW, bo masz chyba skrzynkę przepełnioną.

Najlepiej kontakt przez e-mail [email protected]

Share this post


Link to post
Share on other sites

Pomocy!

Stałem się (nie)szczęsliwym posiadaczem kitu volcano ale po odpaleniu pojawił się problem.

Kit z softem Edwarda reaguje na polecenia pilota ale ten sam kit z softem Jarka już nie reaguje na tego samego pilota.

Czy ktoś miał taki objaw?

Jak to naprawić?

pozdr,

wojas

Share this post


Link to post
Share on other sites

A czy masz układ z poprawionym układem odbiornika IR (filtr na zasilaniu odbiornika , rezystor 100 Ohm i kondensator 10uF)?

Czy masz dobrze ustawione parametry (Typ pilota IR, Adres Pilota)?

JarekC

Share this post


Link to post
Share on other sites
