Uniwersalny wół roboczy 100W

[Bogdan]

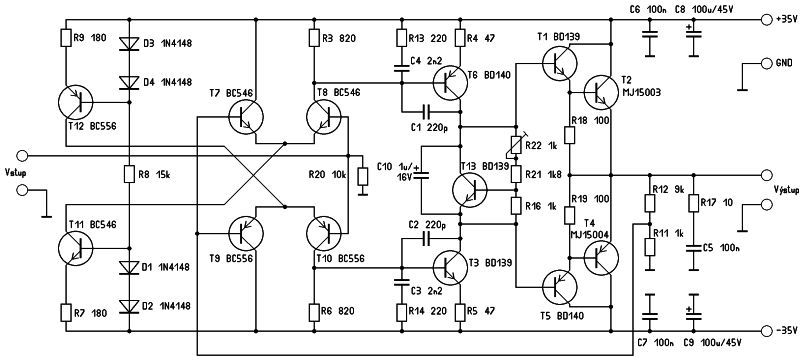

Jak w tytule przedstawiam fajny projekt wzmacniacza kolegi z południa



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

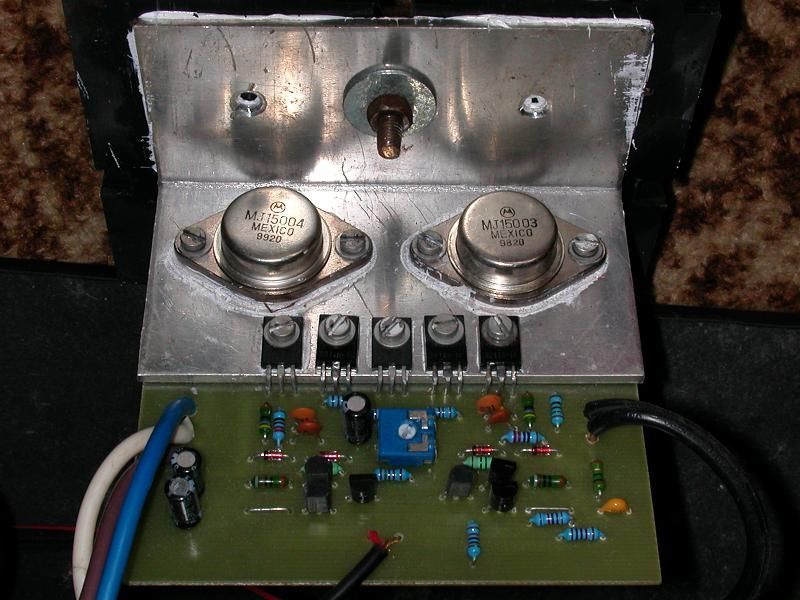

Kompaktowa konstrukcja , tanie elementy, symertyczna buduowa, trudny do zamęczenia :-)



Jak w tytule przedstawiam fajny projekt wzmacniacza kolegi z południa



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Kompaktowa konstrukcja , tanie elementy, symertyczna buduowa, trudny do zamęczenia :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomq88]

Kompaktowa konstrukcja , tanie elementy, symertyczna buduowa, trudny do zamęczenia :-)

A brzmienie?

[ZoltanChivay]

A brzmienie?





Nie dowiesz się póki nie spróbujesz :-)



Układ nie wydaje się specjalnie skomplikowany ani jakoś przesadnie drogi w budowie .

Pomijając zasilacz( jak w każdym wzmacniaczu - chyba najdroższy ) najdroższymi elementami są trany wyjściowe - około 11 do 18 zł /szt



Pozostałe elementy to groszowe sprawy

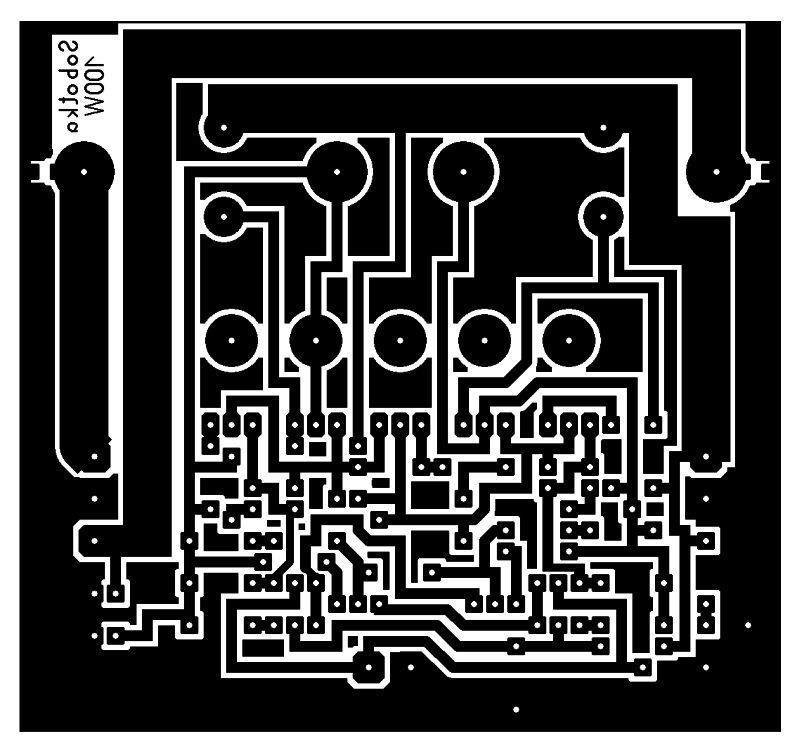

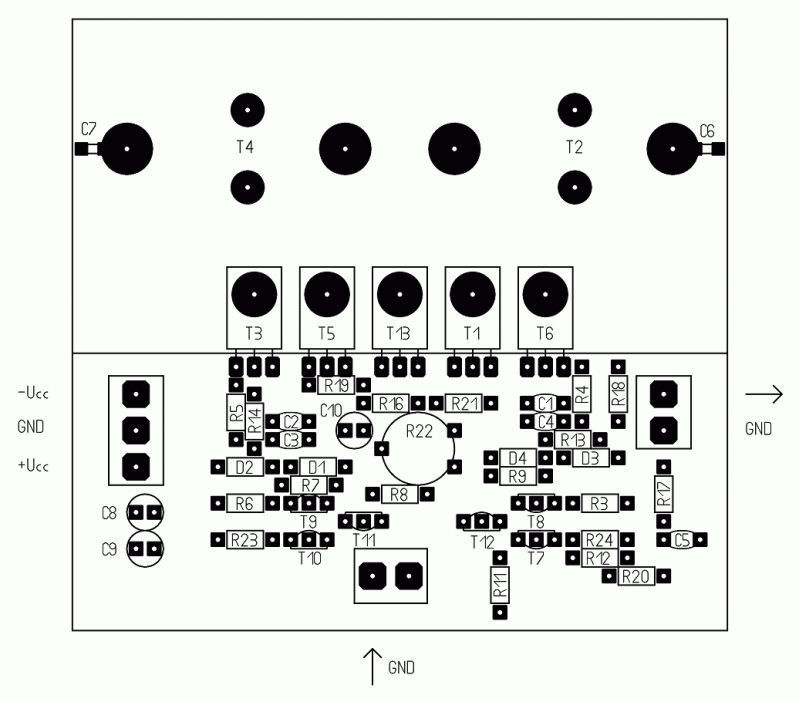

Myślę ze można by się pokusić o lepiej zaprojektowana PCB

[jar1]

Nie, no panowie, to są dziecinne wprawki, a nie wzmacniacz :)

[Bogdan]

tą topologię z powodzeniem wykorzystuje Krell, Rotel, Leach i od cholery innych konstrukcji, więc nie ma co bagatelizować tego projektu.

[jar1]

Są duże różnice. To, że coś ma wzmacniacz napięciowy na parze róznicowej i prądowy stopień końcowy nie oznacza, że schemat wart jest uwagi.

100 W to on ma szanse oddać jedynie na 4 omach.



Ale, jak się komuś spodobał - jego sprawa :)

[Bogdan]

nie bagatelizowałbym tego ukladu, on może brzmieć bardzo dobrze, to jest propozycji dla tych , którzy potrzebują niezniszczalnego wzmaka na imprezy, do subwoofera, lub do modyfilacji jakiejś Unitry, zamiast kupować kit Jabel lub stosować TDA7294 lub podrabianego STK made in china można zbudować niewielkim kosztem coś takiego.

zawsze to jednak ambitniejszy uklad, a do tego mocniejszy. bez problemu można zwiększyć zasilanie do 2x50V DC i wtedy odda z 80W/8Ohm i ze 150W / 4Ohmy.

[andrejos1]

sam bym przygarnął okolo 6szt pcb, warto by pomyslec jeszcze nad tym aby zamiast pary komplementarnej zastosowac w stopniu koncowym tylko tranzystory NPN - z pewnosia poprawilo by to walory brzmieniowe jak rowniez pozbawilo problemu z doborem pary NPN PNP. Podobnie jak w przypadki Naima.
